SWEET RF0043031A - Kuchynský odsávač pár ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	SWEET RF0043031A
Použitie	Vonkajšie odvádzanie alebo vnútorný recirkulácia
Sacie výkon	Niekoľko rýchlostí (nízka, stredná, vysoká) + intenzívna (5 minút)
Osvetlenie	LED (dlhá životnosť, úspora energie)
Ovládanie	Dotikové tlačidlá
Protitukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter	Aktívny, umývateľný (každé 2 mesiace), výmena každé 3 roky
Minimálna inštalačná vzdialenosť	60 cm (elektrický sporák), 70 cm (plynový sporák)
Elektrické napájanie	220-240 V (podľa typového štítku)
Priemer výstupu vzduchu	Určí sa podľa prípojky
Dodávané príslušenstvo	Upevňovacie hmoždinky, návod na použitie
Funkcie	Poplach pri nasýtení filtrov (možnosť zapnutia/vypnutia)
Údržba	Mesačné čistenie protitukového filtra; umývanie uhlíkového filtra každé 2 mesiace
Opraviteľnosť	LED vymeniteľná technickým servisom

Často kladené otázky - SWEET RF0043031A ELICA

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 60 cm pre elektrické sporáky a 70 cm pre plynové alebo kombinované sporáky. Ak pokyny varného zariadenia uvádzajú väčšiu vzdialenosť, treba ju dodržať.

Ako čistiť protitukový filter?

Protitukový filter sa musí čistiť raz za mesiac ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Na demontáž potiahnite pružinovú rukoväť.

Kedy je potrebné umyť alebo vymeniť uhlíkový filter?

Uhlíkový filter (len v recirkulačnej verzii) sa musí umývať každé dva mesiace v horúcej vode alebo v umývačke riadu pri 65°C. Sušte ho v rúre pri 100°C 10 minút. Vymeňte prešívanú tkaninu každé 3 roky alebo ak je poškodená.

Ako aktivovať alebo deaktivovať alarm nasýtenia uhlíkového filtra?

Pre aktiváciu alarmu stlačte tlačidlo 0 na 3 sekundy (vypnutý spotrebič), potom súčasne stlačte tlačidlá 1 a 2 na 3 sekundy. Obidve tlačidlá blikajú na potvrdenie aktivácie. Rovnaký postup zopakujte pre deaktiváciu.

Ako resetovať indikátor nasýtenia filtrov po čistení?

Po vyčistení alebo výmene filtrov, pri vypnutom odsávači, stlačte tlačidlo OFF až do zvukového signálu. Blikajúci indikátor (1 pre protitukový filter, 2 pre uhlíkový filter) sa zastaví.

Čo robiť, ak odsávač nefunguje správne?

Odsávač odpojte na 5 sekúnd, potom ho znova pripojte. Ak problém pretrváva, kontaktujte príslušný servis.

Môžem používať odsávač bez protitukového filtra?

Nie, nikdy nepoužívajte odsávač bez správne namontovaného roštu. Protitukový filter je nevyhnutný na zachytávanie tukových častíc a predchádzanie riziku požiaru.

Ako vymeniť LED žiarovky?

Odsávač je vybavený osvetlením LED. Na výmenu sa obráťte iba na technickú podporu.

Môže byť odsávač použitý v recirkulačnom režime?

Áno, odsávač môže fungovať v recirkulačnej verzii (vnútorná recirkulácia) za predpokladu inštalácie aktívneho uhlíkového filtra (predáva sa samostatne). Vzduch je zbavený tuku a pachov pred vypustením späť do miestnosti.

Ako vylúčiť elektroniku pre čistenie?

Stlačte tlačidlo OFF na 3 sekundy na vylúčenie riadiacej elektroniky. Táto funkcia uľahčuje čistenie. Na opätovné aktivovanie zopakujte postup.

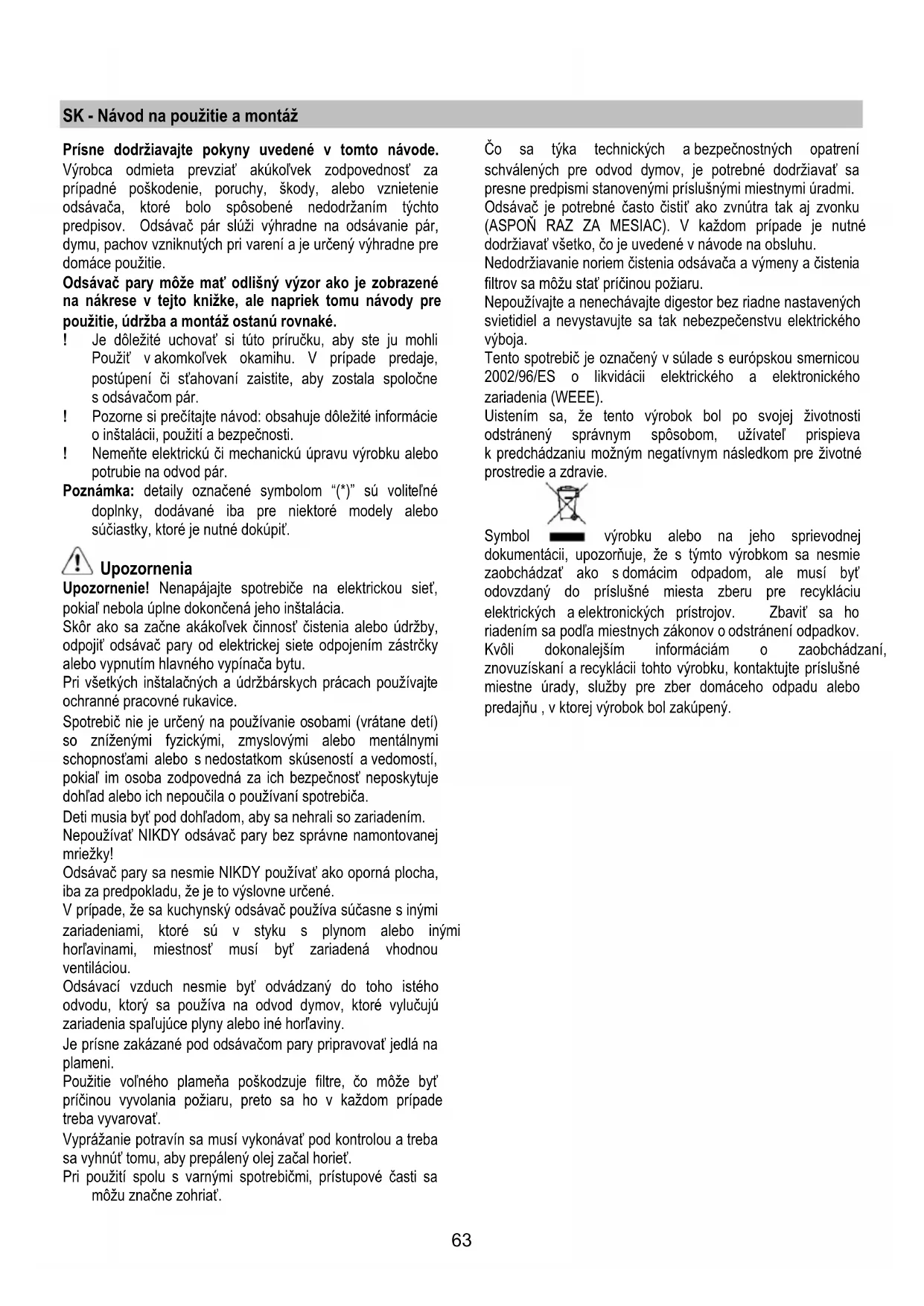

NÁVOD NA OBSLUHU SWEET RF0043031A ELICA

Odsávac pary moze mat odlísný vyzor ako je zobrażné na nákrese v tejto kníze, ale napriek tomu navody pre použitie, udrzba a montáz ostanú rovné.

! Je dôlezité uchovat si tuto prirucku, aby ste ju mohli Použit v akomkolvek okamihu. V pripline predaje, postupeni ci stahovani zaistete, aby zostala spolocne s odsávačom pár.
! Pozorne si preciţaje námod: obsahuje doležité informácie o instaláci, použiti a bezpečnosti.
! Nemeinte elektrickú Či mechanickú upravu vyrobku alebo potrubie na odvod pár.

Poznamka: detaily označene symbolom “(*)” su volitelné doplinky, dodávané iba pre niedokupit.

Upozornenia

Upozornenie! Nenapájaje spotrebicne na elektrickou siet',Pokial nebola uplne dokončena jeho instalacia.

Skor akoszačne akakofvek cinnost' cistenia alebo udrzby, odpojit odsávac pary od elektrickej siete odpojenim zastrcky alebo vypnutim hlavného vypinača bytu.

Pri vsetkych instalačnych a udžbárskych pracach používajte ochranné pracovné rukavice.

Nepoužívat' NIKDY odsávač pary bez správné namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používat' ako oporná plocha, iba za predpokladu,Že je to vyslovne určené.

V priade, ze sa kuchynsky odsavač použiva sučasne s inými zariadeniami, ktoré su v styku s plynom alebo inými hor'avinami, miestnost musi byt' zariadená vchodnou ventiláciu.

Odsávací vzduch nesmie byt odvádzáný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré yvlucuju zariadenia spaújúce plyny alebo iné horlaviny.

Je prisne zakázané pod odsávačom pary pripravovat{jédla na plameni.

Použitie vol'ného plameña poskodzuje filtré, co moze byt pricinou vyvolania poziaru, preto sa ho v každom pripadre treba vyvarovat'.

Vyprážanie potravin sa musí vykonávat pod kontrolou a treba sa vyhnú'tomu, aby prepálený olej začal horiet.

Co sa týka technickych a bezpečnostnych opatreni schvalenych pre odvod dymov, je potrebné dodržiavat sa presne predpismi stanovenymi prislušnymi miestnymi uradmi.

Odsávac je potrebné ccasto cistit' ako zvnútra tak aj zvonku (ASPON RAZ ZA MESIAC). V každom pripadje nutné dodržiavat vsetko, co je uvedené v návode na obsluhu.

Nedodrziavanie noriem cistenia odsavaca a vymeny a cistenia filtrov sa mozu stat pricinou poziaru.

Uistenim sa, ze tento vyrobok bol po svojej zivotosti odstrány spravnym sposobom, uživotel prispieva k predchodzaniu mozným negativnym nasledkom pre zivotné prostredie a zdravie.

Symbol vyrobku alebo na jeho sprievodnej dokumentaci, upozornuje, ze s tymto vyrokom sa nesmie zaobchadzatako s domacim odpadom, ale musi byt odovzdany do prislušné miesta zberu pre recyklaciu elektrickych a elektronickych pristrojov. Zbavit sa ho riadenim sa podla miestnych zakonov o odstraneni odpadkov. Kvoi dokonalejsim informaciam o zaobchadzani, znovuziskani a recyklaci tohto vyrobku, kontaktujte prislušné miestne urady, sluzby pre zber domaceho odpadu alebo predajnu, v ktorej vyrobok bol zakupeny.

Používanie

Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenza.

Upozornenie! Odtahove potrubie nie je sučast'ou vybavy a je nutné ho zakúpit'.

Na vodorovnej (horizontal) Časti, potrubie musi mat mierny náklon smerom nahor (priblízné 10^ ), aby sa vzduch mohol l'ahsie odvádzat smerom von.

Ak odsávač pary je vybavený uhlikovými filtrami, tak tie musia byt'vybraté.

Napojte digestor na od'tahove potrubie s rovnakym priemerom ako vydov vzduchu (spojovacia priruba).

Použitie odvodovych trabic a otvorov do steny s mensim priemerom ma za nasledok zniženie odsávadsej vykonnosti e drasticické zvyšenie hlučnosti.

V tejto zasluhe sa vyhýba každej zodpovednosti.

! Používajte co najkratsie od'tahové potrubie.
! Používajte od'tahové potrubie s co najmenšim počtom záhybov (maximalny uhol záhybu: 90°).
! Vyhnite sa zásadnám zmenám sekcie vedenia odt’ahu.
! Používajte od'tahové potrubie s co najhladším vnúterným povrchom.
! MateriaI pouzity pre odtahove potrubie musi zodpovedat platnym normam.

Filtrácná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné instalovat dodatočný systém filtrovania na zákblade aktivnych uhlikov.

Nasaty vzduch sa pred znovu privodenim do miestnosti njprv odmasti a sa zbavi zapachu. Aby sa mohol odsavač pary použivat' v takejto verzii, je potrebné nainstalovat doplñujuci filtracný systém na základe aktívneho uhlia.

Montáz

Minimalna vzdialenost medzi podporou nadoby na varnej ploche a najnizsou castou digestora nesmie byt mensia nez 60cm v priade elektrickych sporakov, 70cm v priade plynovych cikombinovanch/zmiesanych sporakov.

Pokial námod na instaláciu varného zariadenia na plyn odporúca văčsiu vzdialenost, je treba sa týmto pokynom riadit.

Sietové napatie musi zodpovedat napatiu uvedenému na stitku s characteristikami umiestnenom vo vnuti odsávača. Pokial je odsávač vybavený prípojkou/vidlicou, stačí ju zapojit do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachadza v l’ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l’ahko dosiahnutel'nom priestore aj po prevenéni montáze, je nutné použit dvojólový vypinač zodpovedajúci normám, ktorý zaruci uplné odpojenie od siete v podmienkach kategorié prepati III, v sulade s pravidlami instalácie.

Odsávač pary je vybavený upevnovacimi klinmi vchodnými prevacšinu typov stien/stropov. Jednako je nevyhnutné poradit sa kvalifikovaným technikom, aby vám schváil spôsobilost materiálov na záklate akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnost odsávač pary.

Cinnost

V pri paste nazhromaždenia váčsieho množstva pary v kuchyni použite vyšiu rychlost. Odporucame zapnú odsavanie 5 minut pred zaćatim varenia a nechat ho v chode este priblžne dalsich 15 minut po ukončeni varenia.

Pre vol'bu funkci odsava cpa ye dostacujuce dotknut sa z'ahka riadiaceho tlaicidla.

Tlačidlo vol'by intenzívnej rychlosti (vykonost odsávania) - trvanie 5 minút - znovu stlacit, aby sa vrátilo do predcházajúceho nastavenia.

Tlacidlo vol'by vysokej ryclosti (vynkonnost odsavania).

Tlačidlo vol'by rychlosti (vykon odsávania)
stredny - ked' bliká, upozornuje na potrebu umytia
alebo výmeny uhlikového filtra. Tato signalizácia je
normálne deaktivovanova. Pre aktiváciu signalizácie,
vylucit' elektroniku stlačením tlačidlo 0 na 3
sekundy.

Nasledovne, stlacit sucasne tlacidla 1 a 2 na 3 sekundy, Najprv bude blikat iba tlacidlo 1, potom budu blikat obte tlacidla 1 a 2 oznamujuce aktivaciu. Zopakovat operaciu pre deaktivaciu signalizacie, Najprv budu blikat tlacidla 1 a 2 a potom bude blikat iba tlacidlo 1 oznamujuce deaktivaciu.

Tlacidlo vol'by nizskej rychlosti (vynkonnost odsavania)-ak blika,oznamuje potrebu umyvania tukoveho filtra.

Tlacidlo OFF motor (stand by) - Vylucenie elektroniky - Reset signalizatie umyvanie/vymena filtrov.

OFF MOTOR

Pri zaputom odsávači pary, po vykonani udrzby filtrov, stlačit tlačidlo po zvukový signal. Blikajúca kontrolka Led 1 (tukový filter) alebo 2 (uhlikový filter) prestane blkat.

VYLUCENIE ELEKTRONIKY

Stlačit tlačidlo na dobu 3 sekünd, vyluci sa elektronika riadenia odsávača pary.

Táto fungkia moze byt' užitočná poças Čistenia vyrobku.

Pre opatovné zavedenie elektroniky, je postacujuce zopakovat operáciu.

V priade eventuálnych poruch v cinnosti, skor akso sa obratite na odbnú asistenciú, odpoje aspon na 5 sekünd zariadenie

Odsávač pary sa pravidelne Čistí zvonku aj zvnútra (aspon rovnako Častým opakovaním ako sa vykonáva udrzba filtrov tuku).

Pri Čistení je treba použit látku navlhčenu denaturovaným liehom aleboneutralnymi tekutými Čistiacimi prostriedkami.

Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUZIVAT ALKOHOL!

Upozornenie: Nedodrozanie noriem na Čistenie zariadenia a výmnu filtrov predstavuje riziko požiaru. Odporúca sa preto dodržiavat uvedené pokyny.

Vyrobca odmieta akukofvek zodpovednost' za pripadne skody na motore, poziare vyvolané nespravnou udrzbou alebo nedodrzanim vyssie uvedenych upozorneni.

Protitukovy filter

Obr. 19-25

Odstránit prebytočné vodu bez poškodenia filtra, potom vložit ho do rúry na 10 minut pri 100^ , kým sa definitívné nevysuši.

Vymenit matracik kaźde 3 roky a zakaźdym, ked'tkanina je poskodená.

Výmenažiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technologogi LED.

Kontrolky LED zarucuju optimáne osvetlenie, trvanie až 10 krát dhlhsie ako tradicné ziarovky a umoznuju usetrit 90% elektrickej energia.

Pre vymenu, obrat' sa na technicky servis.
