Tipo de produto	Exaustor
Marca	Elica
Modelo	SWEET RF0043031A
Utilização	Evacuação externa ou recirculação interna
Potência de aspiração	Várias velocidades (baixa, média, alta) + intensiva (5 minutos)
Iluminação	LED (longa duração, economia de energia)
Controle	Teclas sensíveis
Filtro anti-gordura	Metálico, lavável em máquina de lavar louça
Filtro de carvão	Ativo, lavável (a cada 2 meses), substituição a cada 3 anos
Distância mínima de instalação	60 cm (cozimento elétrico), 70 cm (cozimento a gás)
Alimentação elétrica	220-240 V (conforme placa de identificação)
Diâmetro de saída de ar	A determinar conforme o flange de conexão
Acessórios fornecidos	Buchas de fixação, manual de instruções
Funcionalidades	Alarme de saturação dos filtros (ativação/desativação possível)
Manutenção	Limpeza mensal do filtro anti-gordura; lavagem do filtro de carvão a cada 2 meses
Reparabilidade	LED substituível pelo serviço técnico

Perguntas frequentes - SWEET RF0043031A ELICA

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 60 cm para fogões elétricos e de 70 cm para fogões a gás ou mistos. Se as instruções do dispositivo de cozimento especificarem uma distância maior, deve-se levar em conta.

Como limpar o filtro anti-gordura?

O filtro anti-gordura deve ser limpo uma vez por mês à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. Para desmontá-lo, puxe a alavanca de desengate de mola.

Quando devo lavar ou substituir o filtro de carvão?

O filtro de carvão (apenas na versão recirculação) deve ser lavado a cada dois meses com água quente ou na máquina de lavar louça a 65°C. Seque-o no forno a 100°C por 10 minutos. Substitua o tecido acolchoado a cada 3 anos ou se estiver danificado.

Como ativar ou desativar o alarme de saturação do filtro de carvão?

Para ativar o alarme, pressione o botão 0 por 3 segundos (com o exaustor desligado), em seguida pressione simultaneamente os botões 1 e 2 por 3 segundos. Os dois botões piscam para confirmar a ativação. Repita o mesmo procedimento para desativar.

Como redefinir o indicador de saturação dos filtros após a limpeza?

Após limpar ou substituir os filtros, com o exaustor desligado, pressione a tecla OFF até o sinal sonoro. O indicador piscando (1 para o filtro anti-gordura, 2 para o filtro de carvão) para.

O que fazer se o exaustor não funcionar corretamente?

Desligue o exaustor por 5 segundos e religue. Se o problema persistir, entre em contato com o serviço de reparo competente.

Posso usar o exaustor sem o filtro anti-gordura?

Não, nunca use o exaustor sem que a grade esteja montada corretamente. O filtro anti-gordura é essencial para reter partículas de gordura e evitar riscos de incêndio.

Como substituir as lâmpadas LED?

O exaustor possui iluminação LED. Para substituição, entre em contato com o serviço de assistência técnica apenas.

O exaustor pode ser usado no modo recirculação?

Sim, o exaustor pode funcionar na versão recirculação (recirculação interna) desde que seja instalado um filtro de carvão ativado (vendido separadamente). O ar é desengordurado e desodorizado antes de ser recirculado no ambiente.

Como desativar a eletrônica para a limpeza?

Pressione a tecla OFF por 3 segundos para desativar a eletrônica de comando. Essa função facilita a limpeza. Para reativar, repita a operação.

MANUAL DE UTILIZADOR SWEET RF0043031A ELICA

PT Instruções para montagem e'utilisation

EL OAHIGE\SYNAPMOIOTHEKAI XPHSE

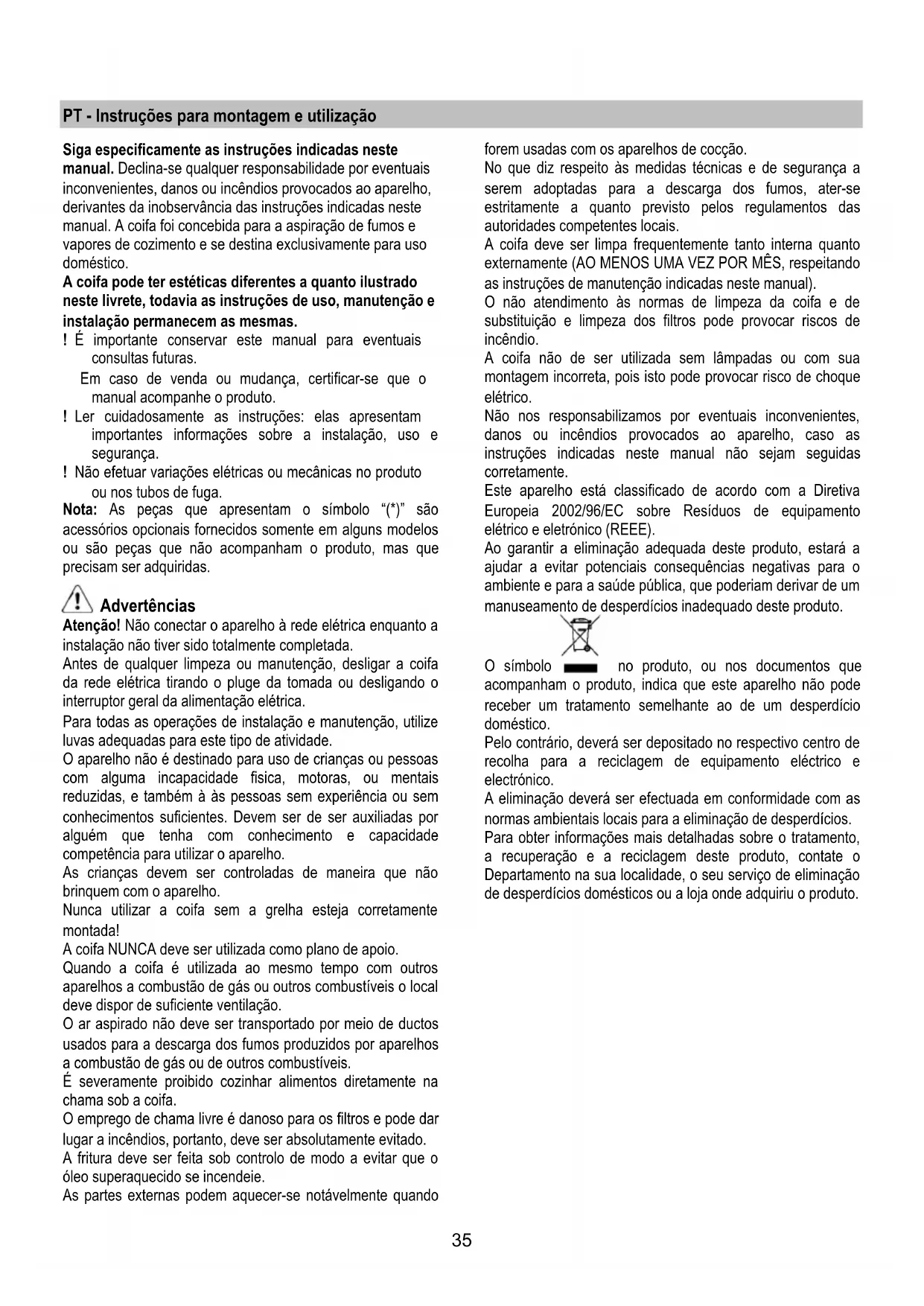

PT - Instruções para montagem e'utilização

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais inconvenrientes, danos ou incéndios provocados ao aparecido, derivantes da inobservança das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumes e vapores de cozimento e se destina exclusivamente para uso dométrico.

A coifa pode ter estéticas发展目标 a quando ilustrado nestsle livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de vendà ou mudança, certificar-se que o manual acompanhe o produits.

! Ler cuidadosamente as instruções:elas aparemimportantes informações sobre a instalação, uso esegurança.
! Não efetuar variações elétricas ou mecânicas no produits ou nos tubos de fuga.

Nota: As peças que aparecem o símbolo “(*)” são acessórios.optionais fornecidos semente em algunos modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atença! Não conectar o aparecido à redeétrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutencao, desligar a coifa da rede eletrica tirando o pluge da tomada ou desligando o interruptor geral da alimentacao eletrica.

Para todas as operações de instalacao e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e también à as pessoas sem experiencia ou sem conhecelimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conhecelimento e capacidade competência para utilizes o aparecido.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizes a coifa sem a grelha esteja corretamente montada!

A coifa NUNCA delve ser'utiliza como plano de apoio.

Quando a coifa é realizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozhar alimentos diretamente na chama sob a coifa.

O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado.

A fritura delve ser feita sob controlo de modo a evacitar que o oleo superaquecido se incendeie.

As partes externas poder aquecer-se notávelmente quando

forem usadas com os aparelhos de coccao.

No que diz respeito às medidas tínicas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previsto-os regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentlyntamente tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.

A coífa não de ser realizada sem lâmpadas ou com sua montagem incorreta, País isto pode provocar risco de何时que eletrico.

Não nos responsabilizamos por eventuals inconvenrientes, danos ou incéndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

no produits, ou nos documents queauto, indica que este aparecido não podeto semelhante ao de um despercio

Pelo contrário,deer a ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e electrónico.

A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja onde adquiriu o produits.

Uso

A coifa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão aspirante

Os vapes são evacuados para o exterior por meio de um tubo de descarga fixado a flange de conexão que se encontra sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.

O uso de tubos ou orificios de descarga de parede com diametro inferior pode provocar a diminuicao da performance de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ 90^
! Evitar alteracoes drasticas da�� do tubo (diametro).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.

Versão filtrante

Deve ser utilizes um FILTER de carão ativo, disponível muito ao seu revendedor. O ar aspirado está desengordurado e desodorazo antes de ser reintroduzido no ambiente atraves da greha superior.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 60cm no caso de fogões electrolycos e 70cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,messoo deposita da instalacao. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessivel,messoo deposita da instalacao, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verificar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao service de assistência técnica.

Montagem

A coifa é dotada debuchas de fixação adequadas à maior parte das paredes/tetos.No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconseihamos ligar a aspiração 5 minutos antes de iniciar a cozinha e de deixá-la em funciona por aproximately 15 minutos après o termino do cozimento.

Para seleccionar as funções da coifa basta tocar os comandos.

Tecla ON/OFF Iuz

Tecla de selecao velocidade (potencia de aspiracao) intensiva - duração 5 minutos - pressionar novamente para voltar para a programacao anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média - quando lampeja indica a necessidade de lavar ou substituir o FILTER de carvão aktivado. Esta sinalização normalmente está desactivada, para ativar a sinalização, excluira a eletrónica pressionando por 3 segundos a tecla 0.

Succeedamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segundos ao ∈cio piscara apenas uma tecla "1" a seguir ambas 1 e 2 para indicator a ativação. Repita a operação para desativar a sinalização, antes piscarão as teclas 1 e 2 ento picara apenas a tecla 1 para indicator a desativação.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o FILTER gorduras.

Tecla OFF motor (stand by) - Exclusão da Elétrrica - Reset sinaliza lavagem/substituição filtros.

OFF MOTOR

Pressionalr brevamente para desligar o motor.

RESET SINALIZACAO FILTROS

Quando aca s a coifa, depos de haver executado a manutenao dos filros, pressione a tecla ate que se ouca um sinal acustico. O led lampejante 1 (filtro de gordura) ou 2 (filtro de carvao) para de piscar.

EXCLUSÃO DA ELECTRONICA

Para reinserir a electrónica bastardá repetir a operação.

Se o exaustor não funciona correctamente, retiring a ficha para desligá-lo por um breve periodo da rede elétrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de Contacts o Serviço de assistência técnica. Se o problema de acontecimiento persistir, contacte o service de assistência.

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da redeétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentaçãoétrica.

Limpeza

O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤 para provocar riscos de incência.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segança citadas neste manual.

Filtro antigordura

Fig. 19-25

Capta as particulas de gordura derivantes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previsto no Modelo adquirido - indicar esta necessidade) com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强a da louça, mas suas caracteristicas de filtracao não se alteram.

Para desmontar o filtro anti gordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 23

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

O过滤de carvo podesser lavado de dois em dois meses ou quando o systema de indication da saturação dos filtros - se previsto no Modelo que se possui - indicar esta necessidade) em agua quente e detergentes adequados ou em maquina de lavar louca a 65^ para a lavagem em maquina,utilize o ciclo completeo sem colocar othera loça na maquina).

Tire a agua em excesso tomando cuidado para não estragar o filtr. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivement noorno durante 10关键时刻 a 100^ .

Substitua o pano a cada 3 anos e sempre que不准ar sinais de danos no tecido.

Substituição das lampadas

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Para a substituição contaçar oServiço de assistência técnica.
