Tipo di prodotto	Cappa aspirante
Marca	Elica
Modello	SWEET RF0043031A
Utilizzo	Estrazione esterna o ricircolo interno
Potenza di aspirazione	Diverse velocità (bassa, media, alta) + intensiva (5 minuti)
Illuminazione	LED (lunga durata, risparmio energetico)
Controllo	Tasti sensoriali
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro al carbone	Attivo, lavabile (ogni 2 mesi), sostituzione ogni 3 anni
Distanza minima di installazione	60 cm (cucina elettrica), 70 cm (cucina a gas)
Alimentazione elettrica	220-240 V (secondo targhetta)
Diametro di uscita aria	Da determinare in base al bocchettone di raccordo
Accessori forniti	Tasselli di fissaggio, manuale d'uso
Funzionalità	Allarme saturazione filtri (attivazione/disattivazione possibile)
Manutenzione	Pulizia mensile del filtro antigrasso; lavaggio del filtro al carbone ogni 2 mesi
Riparabilità	LED sostituibile dal servizio tecnico

Domande frequenti - SWEET RF0043031A ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 60 cm per i fornelli elettrici e di 70 cm per quelli a gas o misti. Se le istruzioni del dispositivo di cottura specificano una distanza maggiore, occorre tenerne conto.

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Per smontarlo, tirare la maniglia di sgancio a molla.

Quando bisogna lavare o sostituire il filtro al carbone?

Il filtro al carbone (solo in versione ricircolo) deve essere lavato ogni due mesi in acqua calda o in lavastoviglie a 65°C. Asciugarlo in forno a 100°C per 10 minuti. Sostituire il tessuto imbottito ogni 3 anni o se danneggiato.

Come attivare o disattivare l'allarme di saturazione del filtro al carbone?

Per attivare l'allarme, premere il tasto 0 per 3 secondi (a macchina spenta), quindi premere contemporaneamente i tasti 1 e 2 per 3 secondi. Entrambi i tasti lampeggiano per confermare l'attivazione. Ripetere la stessa procedura per disattivare.

Come resettare la spia di saturazione dei filtri dopo la pulizia?

Dopo aver pulito o sostituito i filtri, a cappa spenta, premere il tasto OFF fino al segnale acustico. La spia lampeggiante (1 per il filtro antigrasso, 2 per il filtro al carbone) si ferma.

Cosa fare se la cappa non funziona correttamente?

Scollegare la cappa per 5 secondi, poi ricollegarla. Se il problema persiste, contattare il servizio di riparazione competente.

Posso usare la cappa senza filtro antigrasso?

No, non usare mai la cappa senza che la griglia sia montata correttamente. Il filtro antigrasso è essenziale per trattenere le particelle di grasso ed evitare rischi di incendio.

Come sostituire le lampadine LED?

La cappa è dotata di illuminazione LED. Per la sostituzione, rivolgersi esclusivamente al servizio di assistenza tecnica.

La cappa può essere utilizzata in modalità ricircolo?

Sì, la cappa può funzionare in versione ricircolo (ricircolo interno) a condizione di installare un filtro al carbone attivo (venduto separatamente). L'aria viene sgrassata e deodorata prima di essere reimmessa nell'ambiente.

Come escludere l'elettronica per la pulizia?

Premere il tasto OFF per 3 secondi per escludere l'elettronica di comando. Questa funzione facilita la pulizia. Per riattivare, ripetere l'operazione.

MANUALE UTENTE SWEET RF0043031A ELICA

IT Istruzioni di montaggio e d'uso

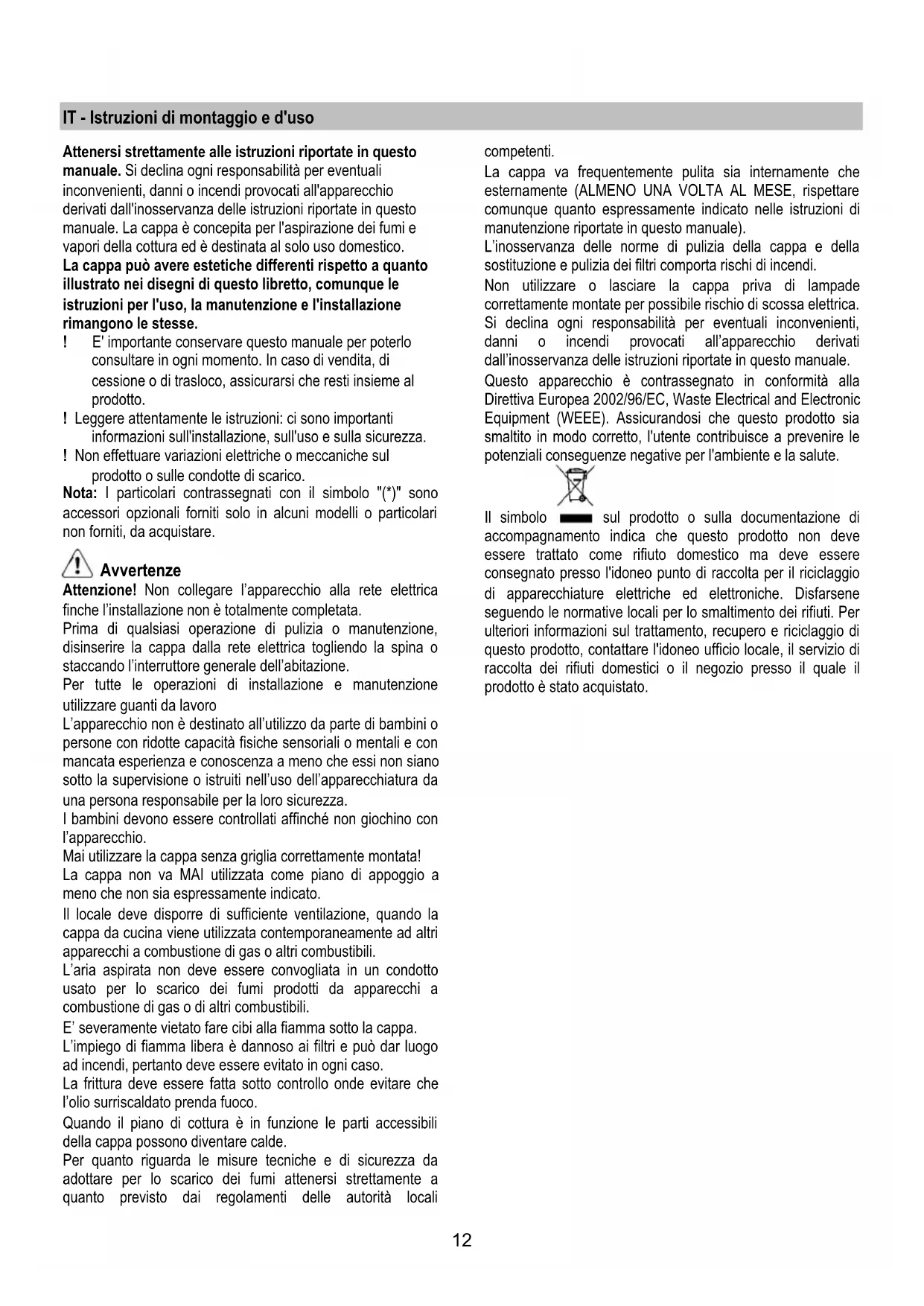

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avverenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano nelle supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma除去la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali

competenti.

La cappa va frequentlymente pulita via internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di lo indica che questo prodotto non deviene come rifiuto domestico ma devese esereo lo idoneo punto di raccolta per il riciclaggio, e lettriche ed elettroniche. Disfarsene inative locali per lo smaltimento dei rifiuti. Per il noni sul trattamento, recupero e riciclaggio di frontattare l'idoneo ufficio locale, il servizio di i domestici o il negozio presso il quale il sequestato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, quosti devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciogni responsabilita in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo l'infallazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installmentazione, applicare un interruptre bipolare a norma

che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installment.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un carr o alimentazione speciale; in caso di danneggiamento del carr, richiederlo al servizio assistenza tecnica.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientamente robusto da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Per selezionare le funzioni della cappa è sufficiente sfiorare i comandi.

Tasto ON/OFF luce

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente.

Tasto di selezione velocità (potenza di aspirazione) alta

Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessita di lavare o sostuire il filtro al carbone. Questa segnalazione è normalmente disattivata. Per attivare la segnalazione, escludere l'electronica premendo per 3 secondi il tasto 0. Successivement, premere contemporaneamente i tasti 1 e 2 per 3secondi, prima lampeggerà solo il tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicate l'attivazione. Ripetere l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà solo il tasto 1 ad indicate la disattivazione.

Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare ilchio grassi.

Tasto OFF motore (stand by) - Escludione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri. OFF MOTORE

Premere brevamente per spagnere il motore.

RESET SEGNALAZIONE FILTRI

A cappa accesa, dopo aver eseguito la manutenzione dei filtri, premere il tasting fino al segnale acustico. Il led lampeggiante 1 (filtr grassi) o 2 (filtr al carbone) smette di lampeggiar.

ESCLUSIONDELL'ELETTRONICA

Premere per 3 secondi il tasto, viene escluda l'electronica di lavoro della cappa.

Questa funzione cui estesse utile durante l'opération di pulizia del prodotto.

Per reinserire l'electronica bastera ripetere I'operazione.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contententi abrasivi. NON UTILIZZARE

ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 19-25

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglia a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico cui solorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtrro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 23

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtering al carbone più essere lavato agli due mesi (o quando ilsystemadiindicazione di saturazione dei filtris -se previsto sulmodello in possesso-idaeaquesta necessità)in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo allaenza stoviglie all'interno).

Togliere l'acqua in effcco sono alla rovinare il filtrlo, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantisce una illuminazione ottimale, una durata fine a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
