Produkta veids	Tvaika nosūcējs
Zīmols	Elica
Modelis	SWEET RF0043031A
Izmantošana	Ārēja izvade vai iekšēja recirkulācija
Sūkšanas jauda	Vairāki ātrumi (zems, vidējs, augsts) + intensīvs (5 minūtes)
Apgaismojums	LED (ilgs kalpošanas laiks, enerģijas taupīšana)
Vadība	Skārienpogas
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Ogles filtrs	Aktīvais, mazgājams (ik pēc 2 mēnešiem), nomaiņa ik pēc 3 gadiem
Minimālais uzstādīšanas attālums	60 cm (elektriskā plīts), 70 cm (gāzes plīts)
Elektropadeve	220-240 V (atbilstoši datu plāksnītei)
Gaisa izvada diametrs	Nosakāms atbilstoši savienojuma atlokam
Piegādātie piederumi	Stiprinājuma dībeļi, lietošanas instrukcija
Funkcijas	Filtru piesātinājuma trauksme (iespējams aktivizēt/deaktivizēt)
Apkope	Ikmēneša tauku filtra tīrīšana; ogles filtra mazgāšana ik pēc 2 mēnešiem
Remontējamība	LED nomaināms tehniskā servisa darbiniekiem

Bieži uzdotie jautājumi - SWEET RF0043031A ELICA

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums ir 60 cm elektriskajām plītīm un 70 cm gāzes vai kombinētajām plītīm. Ja plīts instrukcijā norādīts lielāks attālums, tas jāievēro.

Kā tīrīt tauku filtru?

Tauku filtrs jātīra reizi mēnesī ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Lai to noņemtu, pavelciet atsperes atbrīvošanas rokturi.

Kad jāmazgā vai jānomaina ogles filtrs?

Ogles filtrs (tikai recirkulācijas versijā) jāmazgā ik pēc diviem mēnešiem karstā ūdenī vai trauku mazgājamā mašīnā 65°C temperatūrā. Žāvējiet to cepeškrāsnī 100°C temperatūrā 10 minūtes. Nomainiet vatelīna audumu ik pēc 3 gadiem vai ja tas ir bojāts.

Kā aktivizēt vai deaktivizēt ogles filtra piesātinājuma trauksmi?

Lai aktivizētu trauksmi, nospiediet pogu 0 3 sekundes (bez sprieguma), pēc tam vienlaicīgi nospiediet pogas 1 un 2 3 sekundes. Abas pogas mirgo, lai apstiprinātu aktivizēšanu. Atkārtojiet to pašu procedūru, lai deaktivizētu.

Kā atiestatīt filtru piesātinājuma indikatoru pēc tīrīšanas?

Pēc filtru tīrīšanas vai nomaiņas, kad tvaika nosūcējs ir izslēgts, nospiediet pogu OFF līdz skaņas signālam. Mirgojošā indikatora gaisma (1 tauku filtram, 2 ogles filtram) apstājas.

Ko darīt, ja tvaika nosūcējs nedarbojas pareizi?

Atvienojiet tvaika nosūcēju uz 5 sekundēm, pēc tam pievienojiet atpakaļ. Ja problēma saglabājas, sazinieties ar kompetentu remonta servisu.

Vai es varu izmantot tvaika nosūcēju bez tauku filtra?

Nē, nekad neizmantojiet tvaika nosūcēju bez pareizi uzstādīta režģa. Tauku filtrs ir būtisks, lai aizturētu tauku daļiņas un novērstu ugunsgrēka risku.

Kā nomainīt LED spuldzes?

Tvaika nosūcējam ir LED apgaismojums. Lai nomainītu, sazinieties tikai ar tehnisko atbalsta dienestu.

Vai tvaika nosūcēju var izmantot recirkulācijas režīmā?

Jā, tvaika nosūcējs var darboties recirkulācijas versijā (iekšējā recirkulācija), ja ir uzstādīts aktīvās ogles filtrs (pārdod atsevišķi). Gaiss tiek attaukots un atsmaržots pirms izvadīšanas atpakaļ telpā.

Kā izslēgt elektroniku tīrīšanai?

Nospiediet pogu OFF 3 sekundes, lai izslēgtu vadības elektroniku. Šī funkcija atvieglo tīrīšanu. Lai atkal aktivizētu, atkārtojiet darbību.

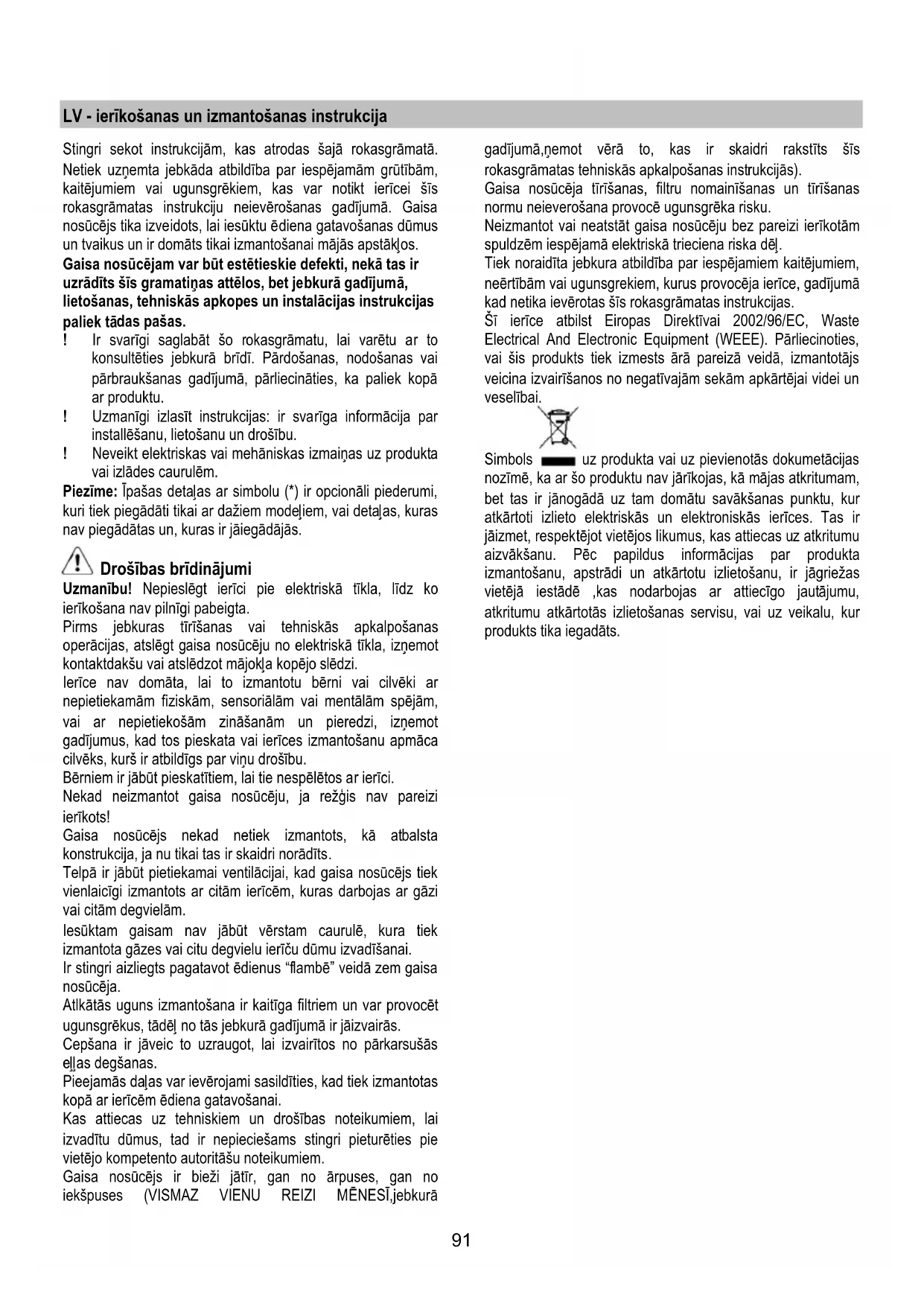

LIETOŠANAS INSTRUKCIJA SWEET RF0043031A ELICA

Stingri sekot instrukcijam, kas atrodas šajā rokasgrāmata. Netiek uzŋemta jebkāda atbildība par iespejamān grūtībām, kaitejumiem vai ugunsgrekiem, kas var notikt icerēi sīs rokasgrāmatas instrukciju neieverosanas gadijumā. Gaisa nosücejs tika izveidots, lai iesuktu ediena gatavošanas dumus un tvaikus un ir domats tikai izmantosanai mājas apstaklos.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits šis gramatinas attelos, bet Jebkura gadijumā, lietošanas, tehniskās apkopes un instalacijas instrukcijas paliek tadas pašas.

I Ir svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridi. Pardosanas, nodosanas vai parbrauksanas gadijumā, parliecinaties, ka paliek kopā ar produktu.
! Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansu un drošibu.
! Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurulem.

Piezime: Ipañas detalias ar simbulo (*) ir.optionali piederumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jaiegadajas.

Drošibas bridinajumi

Uzmanibu! Nepieslegt ierici pie elektriska tikla, lidz ko ierikosana nav pilinigi pabeigta.

Pirms jebkuras tirišanas vai tehniskas apkalposanas operacijas, atslegt gaisa nosucéju no elektriska tikla, iznemot kontaktdaksu vai atsledzot majokla kopejo sledzi.

lerice nav domata, lai to izmantotu berni vai cilveki ar nepietiekamam fiziskam, sensorialam vai mentalam spejam, vai ar nepietiekošam zinašanam un pieredzi, iznemot gadijumus, kad tos pieskata vai icerces izmantošanu apmaca cilveks, kurir atbildigs par vinu drošibu.

Berniem ir jabut pieskatitiem, lai tie nespelētos ar ierici.

Nekad neizmantot gaisa nosucju, ja rezgis nav pareizi ierikots!

Gaisa nosuces nekad netiek izmantots, kā atbalsta konstrukija, ja nu tikai tasir skaidri noradits.

Telpa ir jabut pietiekamai ventilacijai, kad gaisa nosucejs tiek vienlaicigi izmantots ar citam icercem, kuras darbojas ar gazi vai citam degvielam.

lesuktam gaisam nav jabut verstam caurule, kura tiek izmantota gazes vai citu degvielu ieriču dumu izvadišanai. Ir stingri aizliegts pagatavot edienus "flambē" veidā zem gaisa nosüceja.

Atlkātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrekus, tādē no tās Jebkūrā gadijumā ir jaizvairas.

Cepšana ir jāveic to uzraugot, lái izvairitos no parkarsusas ellas degšanas.

Pieejamās dalas var ieverojami sasildities, kad tiek izmantotas kopā ar iericem ediana gatavošanai.

Kas attiecas uz tehniskiem un drošibas noteikumiem, lai izvaditu dumus, tad ir nepieciesams stingri pietureties pie vietelo kompetento autorăsu noteikumiem.

Gaisa nosucejs ir biezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESJI,jebkura

gadijumā,nemot vērā to, kas ir skaidri raktīts šis rokasgrāmatas tehniskās apkalposanas instrukcjās).

Gaisa nosucela tirisanas, filtru nomainisanas un tirisanas normu neieverosana provocegugunsgreka risku.

Neizmantot vailneatat gaisnosucju bezpareiziierikotam spuldzemiespejama elektriska trieciena riska del.

Tiek noraidita jebkura atbildiba par iespejamiem kaitejumiem, neertibam vai ugunsgrekiem, kurus provocea ierie, gadijumakad netika ieverotas sis rokasgramatas instrukcjias.

Sierice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests arā pareizā veidā, izmantotäjs veicina izvairisanos no negativajām sekām apkārtējai videi un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, ka majas atkritumam, bet as ir janogadā uz tam domatu savakšanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jazmet, respektjot vietējos likumus, kas attiecas uz atkritumu aizvakšanu. Pec papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietēja iestāde ,kas nodarbojas ar attiecigo jautajumu, atkritumu atkartotās izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kas ir piefiksets pie atloksavienojuma.

Izvadisanas curule diametram ir jabut vienlidzigam ar savienosanas gredzena diametu.

Uzmanibu! Evakuacijas caurule nav dota lidzi un ta ir jiaegadajas.

Horizontala dala, caurulei ir jabut vieglam slipumam uz augspusi (aptuveni 10^ ), tadā veidā lai varētu parvietot gaisu uz ārpusi Āc iespejas vienkārsak.

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Pievienot gaisa nosucju pie izvadijanas sienas caurulem un atverumiem ar diametu, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienes izvadīsanas caurulu un atverumu izmantošana ar mazaku diametu, noteiks iesūkšanas rezultātu pazemināsanos un stipru troksnu paaugstināsanos.

Elektriskā pieslēgšana

Tikla spiegumam ir jaatbilst spiegumam, kurš ir atzimets uz ipasas etiketes, kura atrodas gaisa nosuceja iekspuse. Ja nosucejam ir kontaktdaksa, pievienot to Rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec installesanas.

Ja gaisa nosucejam navkontaktdakss (tie sa piesgana pie elektriskas sistmas) vai ar kontaktdaksa neatrodas pieejama zona, ari pec installesanas, pielietot normam atbilsto sbipolaru sledzi, kurs nodrosina pilnu atslsganu no tikla sprieguma, parslodzes kategorijas lll nosacijumos, saskaarierikosanas likumiem.

Uzmanibu! pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbosanos, vienm er parbaudit ka tikla kabelis ir ierikots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gadijumā, pieprasīt to tehniskās apskalposanas servisam.

lerikosana

Gaisa nošūcejs ir apríkots ar fiksēsanas korkiem, kas ir piemēroti senu/griestu lielakai dalai. Jebkura gadījuma, ir nepiečësams griezties pie kvalificëta tehnika, lai parliecinātos par materiälu derīgumu senu/griestu veidam. Sienai/griestiem ir jabut pietiekosi biezai/iem, lai noturetu gaisa nosūceja svaru.

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dumukoncentracijas gadijum. lesakam ieslegt iesuksanu 5minutes pirms ediana gatavošanas saksanas un neslegt toara vel 15 minutes pec ediana gatavošanas pabeigšanas.

Lai izveletos gaisa nosuceja funkcijas ir pietiekoši pieskarties komandam.

Gaisas ON/OFF gaisma

Atrums izveles tausts (iesuksanas jauda) intensiva-ulgums 5 minutes - piespiest vreliez lai agrieztos uz ieprieksju uzstadijumu.

Augsta atrums izveles tausts (iesuksanas jauda)

Videja atruma izveles tausts (iesuksanas jauda) - kad mirgulo, norada uz to, ka ir nepiecesams mazgat vai nomainit oglu filtru. Parasti sis pazinojums ir atslegt. Lai iedarbinatu pazinojumu, atslegt elektroniku, piespiezot uz 3 sekundem taustu 0.

Talak, vienlaicigi piespiest taustus 1 un 2 uz 3 sekundem; no sakuma mirgulos tikai tausts 1, pec tam mirgulos abi tausti 1 un 2, kas uzrada aktivaciju. Atkartot operaciju, lai atslegtu pazinojumu - no sakuma mirgulos tausti 1 un 2, pec tam mirgulos tikai tausts 1, kas uzrada atslegsanu.

Zema atruma izveles tausts (iesuksanas jauda) - kad mirgujo, norada uz nepiecesamibu nomazgatauku filtrus.

Dzineja OFF tausts (stand by) - Elektronikas sistemas atslegsana - Pazinojuma Reset par filtru mazgăsana/mainu.

DZINEJA OFF

Islaicigi piespiest laizslegtudzineju.

FILTRU PAZINOJUMA RESET

Kad gaisa nosucejs ir iesegt, pec tam, kad filtriem tika veikta tehniska apkope, piespiest taustu lidz skanas signalam. Mirgulojooss LED 1 (tauku filtri) vai 2 (ogles filtrs) partrauc mirguloisanu.

ELEKTRONIKAS SISTÉMAS ATSLÉGSANA

Piespiest uz 3 sekundēm taustu, tiek atslēgta gaisa nosūcēja komandas elektronika.

Ši funkcija var but deriga produkta tirišanas operacijas laikā.

Lai no jauna ieslēgtu elektroniku, pietiek atkārtot operaciju.

Darbošanās anomaliji gadījumā, pirms Jus griežaties pie Tehniskās Apkalposanas servisa, atslédziet uz vismaz 5 sek. ierici no elektriskās barošanas, iznemot kontaktdakšu un

piesplēdžiet no jauna. Gadijumā, ja darbošanas anomalīla turpinās, ir jagriežas pie Tehniskās Apkalpošanas servisa.

Tehniskā apkalpošana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosuceju no elektribas.

Tirišana

Gaisa nosucëjs ir biezi jatira (vismaz tikpat biezi, cik biezi tiek veikta tauku filtru tehniskã apkalposana) gan no arpuses, gan no iekspuses. Tirisanai ir jaizmanto mitrs audums, kurš ir samitrinats ar neitraliem skidriem mazgāsanas lidzekliem.

Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu: lerices tirisanas un filtru nomainisanas normu neieverosana var vest pie ugunsgreka riskiem. Tatat ir ietecams pietureties pie ieteiktam instrukcijam.

Tiek noraidita jebukra atbildiba par iespejamiem dzineja bojabumiem, ugunsgrekiem, kas tika provoceti neatbistoas tehniskas apkalposanas vai augstak mineto bridinajumu neieverosanas del.

Prettauku filtrs - Attels 19-25

Notur tauku dalijas, kas tiek veidotas no ediena pagatavosanas.

Prettauku filtram ir jabut tiritam katru menesi, ar neagresiviem lidzekliem, manuali vai tauku mazgajama masina, pie zemas temperatas un izmantojot iso ciklu. Ja tas tiek mazgats trauku mazgajama masina, prettauku filtra metala detalias var klut nespodras, bet jbkura gadijumto spejas nemainas

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru) - Attels 23

Notur nepatikamas smarzas, kuras veidojas no ediana gatavošanas.

Oglu filtrs var but tiri ts katru otro menesi (vai kad filtrupiesatinanas uzradisanasystema - ja Jumspiederosais modelis tadu paredz - norada uz sadunepiecesamibu) karsta udeni ar attiecigajiemmazganas lidzekjem vai trauku mazgajama masinatemperature 65°C (gadijum, ja tiek veikta mazgasana trauku mazgajama masina, veikt pilnu mazganasasciku bez traukiem taja).

Nojem parrleku udeni nebojajot filtru, pec kā, novietot to krasnī uz 10 minutēm pie temperatūras 100^ , lai to izāvētu pilnībā. Nomainīt matracīti katru 3.gadu un katru reizi, kad audums ir bojats.

Spuldzunomainisana

Gaisa nosucejs ir aprtkots ar apgaismosanas systemu, kas pamatojas uz LED tehnologiju.

LED nodrošina optimalu apgaismosanu, kas ilgst 10 reizes vairak par tradiconalajam spuldzītem un lauj ietaupit 90% elektriskās energijas.

Nomainisani griezties uz tehniskas apkalpošanas servisu.
