MAFS 40 - Multiverktyg METABO - Gratis bruksanvisning och manual

BRUKSANVISNING MAFS 40 METABO

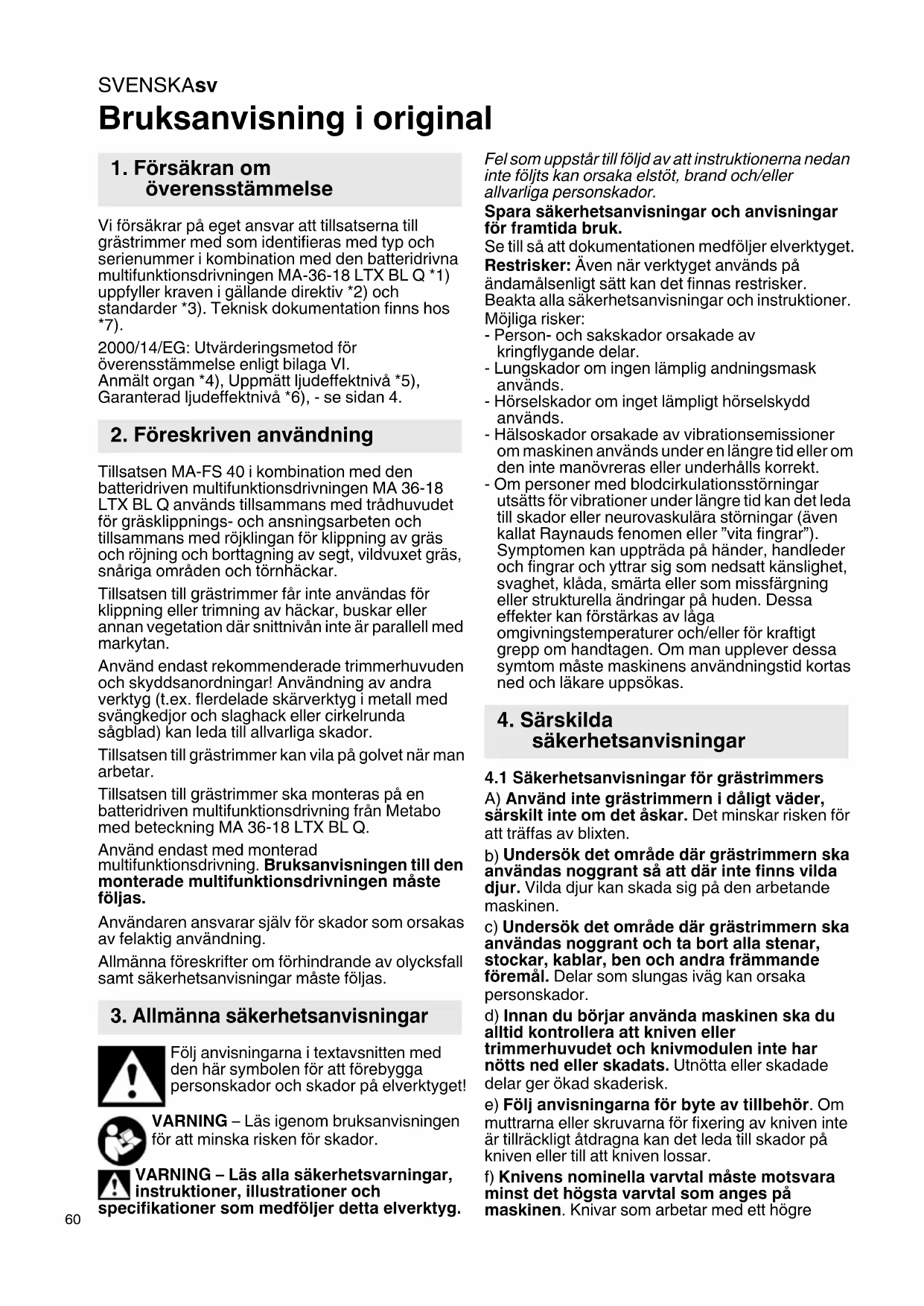

Bruksanvisning i original Vi försäkrar på eget ansvar att tillsatserna till grästrimmer med som identifieras med typ och serienummer i kombination med den batteridrivna multifunktionsdrivningen MA-36-18 LTX BL Q *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation finns hos *7). 2000/14/EG: Utvärderingsmetod för överensstämmelse enligt bilaga VI. Anmält organ *4), Uppmätt ljudeffektnivå *5), Garanterad ljudeffektnivå *6), - se sidan 4. Tillsatsen MA-FS 40 i kombination med den batteridriven multifunktionsdrivningen MA 36-18 LTX BL Q används tillsammans med trådhuvudet för gräsklippnings- och ansningsarbeten och tillsammans med röjklingan för klippning av gräs och röjning och borttagning av segt, vildvuxet gräs, snåriga områden och törnhäckar. Tillsatsen till grästrimmer får inte användas för klippning eller trimning av häckar, buskar eller annan vegetation där snittnivån inte är parallell med markytan. Använd endast rekommenderade trimmerhuvuden och skyddsanordningar! Användning av andra verktyg (t.ex. flerdelade skärverktyg i metall med svängkedjor och slaghack eller cirkelrunda sågblad) kan leda till allvarliga skador. Tillsatsen till grästrimmer kan vila på golvet när man arbetar. Tillsatsen till grästrimmer ska monteras på en batteridriven multifunktionsdrivning från Metabo med beteckning MA 36-18 LTX BL Q. Använd endast med monterad multifunktionsdrivning. Bruksanvisningen till den monterade multifunktionsdrivningen måste följas. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om förhindrande av olycksfall samt säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget. Restrisker: Även när verktyget används på ändamålsenligt sätt kan det finnas restrisker. Beakta alla säkerhetsanvisningar och instruktioner. Möjliga risker: - Person- och sakskador orsakade av kringflygande delar. - Lungskador om ingen lämplig andningsmask används. - Hörselskador om inget lämpligt hörselskydd används. - Hälsoskador orsakade av vibrationsemissioner om maskinen används under en längre tid eller om den inte manövreras eller underhålls korrekt. - Om personer med blodcirkulationsstörningar utsätts för vibrationer under längre tid kan det leda till skador eller neurovaskulära störningar (även kallat Raynauds fenomen eller ”vita fingrar”). Symptomen kan uppträda på händer, handleder och fingrar och yttrar sig som nedsatt känslighet, svaghet, klåda, smärta eller som missfärgning eller strukturella ändringar på huden. Dessa effekter kan förstärkas av låga omgivningstemperaturer och/eller för kraftigt grepp om handtagen. Om man upplever dessa symtom måste maskinens användningstid kortas ned och läkare uppsökas.

4.1 Säkerhetsanvisningar för grästrimmers

A) Använd inte grästrimmern i dåligt väder, särskilt inte om det åskar. Det minskar risken för att träffas av blixten.

Undersök det område där grästrimmern ska användas noggrant så att där inte finns vilda djur. Vilda djur kan skada sig på den arbetande maskinen. c) Undersök det område där grästrimmern ska användas noggrant och ta bort alla stenar, stockar, kablar, ben och andra främmande föremål. Delar som slungas iväg kan orsaka personskador. d) Innan du börjar använda maskinen ska du alltid kontrollera att kniven eller trimmerhuvudet och knivmodulen inte har nötts ned eller skadats. Utnötta eller skadade delar ger ökad skaderisk. e) Följ anvisningarna för byte av tillbehör. Om muttrarna eller skruvarna för fixering av kniven inte är tillräckligt åtdragna kan det leda till skador på kniven eller till att kniven lossar. f) Knivens nominella varvtal måste motsvara minst det högsta varvtal som anges på maskinen. Knivar som arbetar med ett högre

2. Föreskriven användning

3. Allmänna säkerhetsanvisningar

varvtal än sitt nominella varvtal kan gå av eller slungas isär. g) Använd alltid skyddsglasögon och skyddsglasögon, hörselskydd, hjälm och skyddshandskar när du arbetar med maskinen. Lämplig skyddsutrustning minskar risken för skador på kringflygande delar eller för oavsiktlig kontakt med trimmertråden eller kniven. h) Använd alltid skyddsskor när du arbetar med maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för fotskador vid kontakt med trimmerhuvudet, trimmertråden eller kniven.

i) Använd alltid långa byxor när du arbetar med

maskinen. Blottad hud ökar risken för skador från kringflygande föremål j) Obehöriga måste hålla avstånd från maskinen när den är igång. Delar som slungas iväg kan orsaka allvarliga personskador. k) Maskinen ska alltid manövreras med båda händerna. Genom att hålla maskinen med båda händerna minskar du risken för att tappa kontrollen över den. c) Håll alltid maskinen i de isolerade greppen eftersom trimmertråden eller kniven kan komma i kontakt med dolda kablar. Om trimmertråden eller kniven kommer i kontakt med en spänningsförande kabel kan exponerade metalldelar på maskinen spänningssättas så att användaren får en elstöt. m) Se alltid till att stå stabilt och manövrera maskinen endast vid marken. Halt eller instabilt underlag kan leda till att du tappar balansen eller kontrollen över maskinen. n) Använd inte maskinen i alltför branta sluttningar. Detta minskar risken för att man tappar kontrollen, snubblar och faller, vilket kan leda till skador. o) Se till att stå stabilt när du arbetar i sluttningar; arbeta alltid tvärs över sluttningen, aldrig i upp- eller nedåtgående riktning och var särskilt försiktig när du byter arbetsriktning. Detta minskar risken för att man tappar kontrollen, snubblar och faller, vilket kan leda till skador. p) Se till så att inga kroppsdelar kommer i kontakt med kniven, trimmertråden eller trimmerhuvudet när maskinen är i drift. Håll alla kroppsdelar borta från kniven, trimmertråden eller trimmerhuvudet när maskinen är i drift. Ett ögonblicks oaktsamhet kan leda till svåra skador på användaren eller andra personer vid användning av maskinen. q) Använd inte maskinen ovanför höfthöjd. På så vis undviker du oavsiktlig kontakt med kniven eller trimmerhuvudet och får bättre kontroll över maskinen om något oväntat skulle inträffa. r) Tänk på att snåriga områden och skott som är spända kan fjädra tillbaka när du klipper av dem. När spänningen i träfibrerna släpper kan den spända delen träffa användaren så att denne tappar kontrollen över maskinen. s) Var ytterst försiktigt när du klipper i snåriga områden eller skott. Det tunna materialet kan trassla in sig i trimmerhuvudet och slungas mot dig så att du tappar balansen. t) Ha alltid kontroll över maskinen och rör inte kniven, trimmertråden, trimmerhuvudet eller andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador på rörliga delar. u) Transportera endast maskinen när den är avstängd och riktad bort från kroppen Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med den rörliga kniven, trimmertråden eller trimmekanismen.

v) Sätt alltid på skyddet på metallkniven vid

transport eller lagring. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med den rörliga kniven. w) Använd endast de trimmermekanismer. trimmertrådar, trimmerhuvuden och knivar som ersättning, vilka rekommenderas av tillverkaren. Felaktiga reservdelar kan leda till skador på maskinen eller till personskador.

x) Se till att brytaren är frånslagen och att

batteriet har tagits bort innan du avlägsnar material som fastnat eller underhåller maskinen. Om maskinen plötsligt startar medan man avlägsnar material eller utför underhållsarbeten kan det leda till allvarliga personskador.

4.2 Orsaker till kast och motsvarande

varningsanvisningar Med kast menas en plötslig maskinrörelse i sidled, framåt eller bakåt som kan uppstå när kniven blockerar eller fastnar i objekt som skott eller en stubbe. Kastet kan vara så kraftigt att maskinen och/eller användaren slungas iväg och användaren tappar kontrollen över maskinen. Kast och de risker som är förknippade med detta kan undvikas genom de åtgärder som listas nedan. a) Håll fast maskinen med båda händerna och placera armarna så att de kan stå emot ett kast. Ha kroppen på maskinens vänstra sida. Kast kan öka skaderisken vid en plötslig rörelse hos maskinen. Användaren kan kontrollera kast genom att vidta lämpliga försiktighetsåtgärder. b) Om kniven fastnar eller om du av någon anledning avbryter ett snitt ska du slå från maskinen och hålla kvar den i materialet tills kniven har stannat helt. Försök aldrig att ta bort maskinen från materialet eller att dra ut den bakåt medan kniven är i rörelse, eftersom det kan uppstå kast. Ta reda på varför kniven fastnade och vidta lämpliga åtgärder för att ta ut den. c) Använd aldrig trubbiga eller skadade knivar. Trubbiga och skadade knivar riskerar att blockera eller att fastna vid ett föremål, vilket i sin tur kan leda till kast. d) Se till att alltid ha god sikt över det material som bearbetas. Risken för kast är större i områden där man inte har god sikt över det material som bearbetas.SVENSKAsv

e) Slå från maskinen om det närmar sig personer medan du arbetar med maskinen. Det finns en ökad skaderisk för andra personer, eftersom de kan träffas av kniven om det skulle uppstå ett kast.

• Läs igenom bruksanvisningen noga. Gör dig förtrogen med maskinens reglage och lär dig använda den korrekt.

• Denna maskin får inte användas av barn, av personer med nedsatt fysisk, sensorisk eller mental förmåga, av personer som saknar erfarenhet av eller kunskap om maskinen eller av personer som inte har läst igenom dessa anvisningar. Lokala regler kan föreskriva en viss minimiålder för användare.

• Håll barn under uppsikt, så att de inte leker med verktyget.

• Användaren ansvarar för skador på andra personer eller deras egendom.

• Gör inga ändringar på verktyget.

• Lokala regler kan begränsa produktens användning.

• Fler säkerhetsanvisningar finns i bruksanvisningen till den batteridrivna multifunktionsdrivningen.

• Byt aldrig ut den icke-metalliska trimmertråden mot en metallisk trimmertråd. Använd endast originaltillbehör.

• Ta bort förlängningskablar från maskinens användningsområde. Kontakt med spänningsförande ledningar kan leda till elstöt.

• Öva på alla arbetstekniker. Om du inte har någon tidigare erfarenhet av sådana maskiner skall du först låta mer erfarna personer hjälpa dig.

• Använd maskinen endast i dagsljus eller i bra artificiellt ljus.

• Undvik att använda maskinen på vått gräs.

• Håll ventilationsöppningarna fria från främmande föremål.

• Använd alltid medföljande bärrem/axelrem.

• Undvik olämpliga kroppsställningar. Det är viktigt att stå stadigt och att alltid hålla jämvikten, särskilt vid sluttningar.

• Se till att stå stadigt. Släpp genast brytaren om du tappar balansen.

• Se till att ha rätt arbetsställning, ta vilopauser och byt arbetsposition.

• Kör maskinen endast i gånghastighet.

• Använd inte maskinen i närheten av branta sluttningar, diken eller slänter.

• Se upp för hål, fåror, stenblock och dolda föremål som du kan snubbla på. Avlägsna alla föremål som stenar och kvistar.

• För alltid trimmerverktyget nära marken.

• Använd aldrig maskinen med skadade säkerhetsanordningar eller skyddskåpor (t.ex. stegbegränsare, skyddskåpa, handtag).

• Starta motorn försiktigt enligt anvisningarna och med fötterna långt ifrån skärinsatsen.

• Risk på skador på farliga, rörliga delar. Undvik kontakt med rörliga delar. Vänta tills att alla rörliga delar har stannat helt och ta ut batteripaketet innan du rör delarna.

• Håll händer och fötter borta från områden nära eller under roterande delar.

• Slå från motorn, ta ut batteripaketen. Se till att alla rörliga delar har stannat i följande fall: - När maskinen lämnas utan uppsikt. - Innan du åtgärdar tilltäppningar. - Innan du inspekterar, rengör eller arbetar på maskinen. - Om du har kört på ett främmande föremål eller om maskinen har fallit ned. Kontrollera om maskinen är skadad och reparera den innan du börjar använda maskinen igen. -Om maskinen börjar vibrera ovanligt starkt.

• Om maskinen börjar vibrera ovanligt starkt ska den omedelbart kontrolleras: - Kontrollera om maskinen är skadad. - Reparera eller byt ut skadade delar. - Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna.

• Vid en olycka eller ett funktionsfel ska du genast slå från maskinen och ta ut batteripaketen.

4.6 Underhåll och förvaring

• Underhåll elverktyg och tillbehör omsorgsfullt. Många olyckor orsakas av dåligt skötta elverktyg.

• För att maskinens driftsäkerhet ska kunna säkerställas måste alla muttrar, bultar och skruvar vara ordentligt åtdragna.

• Var försiktig så att du inte klämmer fingrarna mellan de rörliga knivarna och fasta delar på maskinen när du ställer in maskinen.

• Ta ut batteripaketen ur maskinen. Vänta tills alla rörliga delar har stannat innan du genomför inställningar, omriggning, underhåll eller rengöring och när maskinen ska förvaras.

• Vid underhåll av knivarna är det viktigt att tänka på att de kan sättas i rörelse trots att batteripaketet har tagits ut.

• Utnötta eller skadade delar ska bytas ut av säkerhetsskäl. Använd endast reservdelar och tillbehör i original.

• Sätt alltid på skyddet på kniven för transport och förvaring.

4.7 Använda och hantera batteridrivna

• Ta ut batteripaketen ur maskinen... - ... innan inställningar, ombyggnad, underhåll eller rengöring utförs. - ... när användaren lämnar maskinen. - ... innan blockeringar tas bort. - ... när maskinen kommit i kontakt med ett främmande föremål så att du kan kontrollera om den tillfogats några skador.SVENSKA sv

- ... för omedelbar kontroll om maskinen börjar vibrera mycket starkt.

Använd ögonskydd. Använd hörselskydd. Påverkan av högt buller kan ge hörselskador. Använd skyddshjälm om det finns risk för nedfallande delar. Använd handskar. Bär halksäkert fotskydd. Läs igenom bruksanvisningen. Se upp för delar som slungas iväg. VARNING! – Allmänna risker! Håll andra personer borta. Håll ett avstånd på minst 15 m (50 ft) till personer och föremål. VARNING! Om maskinen startar av misstag kan den orsaka allvarliga personskador. Före rengöring eller underhåll: slå från maskinen och ta ut batteripaketen. Se upp så att ingen skadas på grund av främmande föremål som slungas iväg. Håll andra personer borta. Personer och husdjur som uppehåller sig i närheten av maskinen måste hållas på säkert avstånd. Använd inte sågblad i metall. Skydda laddaren mot fukt. Skydda mot regn. Se sida 2 och 3. 1Stång 2 Trimmerhuvud 3 Skyddskåpa 4 Trådkapare (VARNING! Skaderisk på den vassa eggen) 5 Pilen visar skärverktygens rotationsriktning. 6 Tråd (trimmertråd) 7 Kåpa (för trådhuvudet) 8 Stomme (för trådhuvudet) 9 Plåtrem (skyddskåpa) 10 Skruv (för fixering av skyddskåpan) 11 Insexnyckel (för låsning av drivaxeln) 12 Hål (för låsning av drivaxeln) 13 Drivaxel 14 Kniv* 15 Bricka 16 Spännkåpa 17 Spännmutter 18 Kombinyckel 19 Trådhuvud 20 Stegbegränsare (får ej användas som handtag) 21 Axelrem 22 Karbinhake 23 Upphängningspunkt 24 Handtag 25 Handtag

• beroende på utförande/ingår inte VARNING! Slå från maskinen och ta ut batteripaketen. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. VARNING! Skaderisk på den vassa eggen på trådkaparen (4) och kniven (14). Använd arbetshandskar.

6.1 Montera (3) skyddskåpan (fig. B)

VARNING! Skaderisk på den vassa eggen på trådkaparen (4). Använd arbetshandskar.

1. Montera plåtremmen (9) på stången (1).

2. Haka fast skyddskåpan (3) i plåtremmen (9).

3. Skruva i skruven (10) och dra åt kraftigt.

6.2 Montera/demontera trådhuvud (19) (fig.

- stick in den medlevererade insexnyckeln (11) i hålet (12). - Vrid drivaxeln (13) för hand tills insexnyckeln (11) hakar fast och drivaxeln inte längre kan rotera.

2. Skruva fast trådhuvudet (19) moturs så som

visas och dra åt för hand.

- Dra ut insexnyckeln (11). Demontering Följ anvisningarna för montering men skruva istället av trådhuvudet medurs.

6.3 Sätta i trimmertrådar (6) i trådhuvudet

de trekantiga markeringarna står mittemot varandra (och/eller det genomgående spåret på sidan av trådhuvudet är i linje med trekanten på trådhuvudets kåpa).

2. Raka ut trådänden (så att den lättare kan skjutas

in). Skjut in trådänden (6) i den öppning som är märkt med en pil och texten ”LINE IN”. OBS: Se fig. A: skjut in exakt i pilriktningen (något snett)!

Resultat: Trådänden sticker ut ur den motsatta öppningen.

3. Dra ut den kortare trådänden tills båda

trådändarna är lika långa.

4. Håll fast stommen (8). Vrid kåpan (7) medurs:

tråden rullas upp i stommen. Sluta när 13 cm tråd (5.1“) sticker ut på båda sidorna. (Om tråden är för lång kapas den av automatiskt av trådkaparen (4) vid den första driftsättningen).

- stick in den medlevererade insexnyckeln (11) i hålet (12). - Vrid drivaxeln (13) för hand tills insexnyckeln (11) hakar fast och drivaxeln inte längre kan rotera.

2. Sätt fast kniven (14), brickan (15) och

spännkåpan (16) så som visas. VARNING! Sätt fast brickan (15) på rätt håll (se fig. D)! Skruva fast spännmuttern (17) moturs och dra åt ordentligt med medföljande kombinyckel (18).

- Dra ut insexnyckeln (11). Demontering Följ anvisningarna för montering med skruva istället av spännmuttern (17) medurs med medföljande kombinyckel (18).

6.5 Sätt upp en varningsskylt på

multifunktionsdrivningen. Beakta bruksanvisningen till den batteridrivna multifunktionsdrivningen. VARNING! Montera ingen förlängningsstång mellan den batteridrivna multifunktionsdrivningen och tillsatsen.

1. Välj rätt position, se kapitel 7.1.

2. Montera handtaget på det sätt som beskrivs i

bruksanvisningen till den batteridrivna multifunktionsdrivningen. VARNING! Använd ögonskydd när du arbetar med maskinen! VARNING! Före driftsättning och regelbundet under drift: Kontrollera att multifunktionsdrivningen är ordentligt fastsatt på maskinen. Vingskruven måste vara ordentligt åtdragen och upplåsningsknappen måste ha hakat fast.

7.1 Ställa in maskinen för användaren (fig. F)

VARNING! Använd endast medföljande axelrem. Använd bara 1 axelrem åt gången.

1. Ta på dig axelremmen (21) . Ställ in längden så

att karbinhaken (22) befinner sig strax nedanför höften.

- Lossa skruven vid upphängningspunkten (23). - Förskjut upphängningspunkten så att trimmerhuvudet (2) ligger lätt an mot marken i balanserat tillstånd. - Lossa skruven vid upphängningspunkten.

7.2 Hålla fast maskinen korrekt,

slå till och från Kontrollera före användning att maskinen sitter fast ordentligt på den batteridrivna multifunktionsdrivningen (beakta bruksanvisningen till den batteridrivna multifunktionsdrivningen). Användaren måste stå stadigt och hålla fast maskinen ordentligt. Håll inte i stegbegränsaren (20). Håll fast maskinen ordentligt med höger hand på handtaget (24) och vänster hand på handtag (25). Slå till och från på det sätt som beskrivs i bruksanvisningen till den batteridrivna multifunktionsdrivningen.

För alltid trimmerhuvudet (2) nära marken. Rör trimmerhuvudet (2) fram och tillbaka med jämna rörelser. Rör dig framåt långsamt och försiktigt.

7.4 Justera trimmertråden

Tippa trimmerhuvudet kort mot marken medan maskinen är igång (19): ca 3 cm tråd justeras. (Om tråden är för lång kapas den av automatiskt av trådkaparen (4)). Om trådarna har gått av direkt vid trådhuvudet eller är för korta måste de dras ut för hand. VARNING! Ta ut batteripaketet. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. - Slå från maskinen, låt motorn stanna, ta ut batteripaketen. - Tryck kåpan (7) och håll den intryckt. - Dra ut trådarna för hand. - Om trimmertråden är förbrukad: se kapitel 6.3. VARNING! Ta ut batteripaketet. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. VARNING! Skaderisk på den vassa eggen på trådkaparen (4) och kniven (14). Använd arbetshandskar.

• Efter varje användning: avlägsna gräsrester, löv, smuts och andra avlagringar.

8.2 Transport, förvaring

• Rengör och underhåll maskinen innan den förvaras.

• Trimmertråden ska alltid hållas fuktig. Om tråden är uttorkad går den av och slits ned snabbare. Ta ut trimmertråden ur spolen och förvara den i till exempel en vattenskål.

• Se till att det inte finns lösa delar eller skador på maskinen. Vid behov: - Byt ut skadade delar. - Dra åt skruvarna. - Reparera maskinen i en serviceverkstad.

• Förvara maskinen på en torr plats.

• Förvara maskinen utom räckhåll för barn.

• Sätt alltid på skyddet på kniven för transport och förvaring.

• Säkra i säkert läge för transport. VARNING! Ta ut batteripaketet. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. VARNING! Skaderisk på den vassa eggen på trådkaparen (4) och kniven (14). Använd arbetshandskar.

9.1 Allmänt underhåll

• Kontrollera före varje användning om delar som skruvar, muttrar, bultar och lock är skadade, saknas eller sitter löst.

• Kontrollera om maskinen är skadad eller har åldrats före varje användning och lämna i så fall in den för reparation på en verkstad.

• Dra åt alla fästdon och lock ordentligt.

• Rengör maskinen med en torr trasa. Använd inte vatten.

• Underhåll aldrig skadade batteripaket. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

9.2 Byta trimmertråd

Se kapitlet 6.3. Beställningsnummer, se kapitel 11.

VARNING! En trubbig eller felaktigt slipad kniv (14) ökar risken för rekyl. Om kniven (14) är trubbig kan man vrida den 180°. Om båda sidorna är trubbiga bör kniven slipas och balanseras i en verkstad. Kontrollera med jämna mellanrum att kniven inte är skadad och lämna ev. in den för reparation.

Fyll på med fett med ett fettspruta genom fettnippeln på växelhuset var 40:e driftstimme: 12 g högtemperaturlitiumfett. En lysdiod på kapacitetsindikeringen (batteripaket) blinkar. Batteripaket tomma. - Ladda batteripaketen. Maskinen är mycket bullrig. Trimmertråden är för kort - Justera trimmertråden (se kapitel 7.4) Alla lysdioder för kapacitets- och signalindikering (batteripaket) blinkar Överbelastning. - Låt maskinen svalna. - Rör dig framåt i långsammare takt. Maskinen startar inte. Batteripaketet är urladdade. - Ladda batteripaketen. Kraftiga vibrationer från maskinen. Kniven (14) är utnött eller ej balanserad. - Byt kniv (14). Trimmertråden (6) är inte lika lång på båda sidorna. - Justera trimmertråden Se kapitlet (7.4). Maskinen stannar under gräsklippning. Batteripaket tomma. - Ladda batteripaketen. Det har uppstått en blockering. - Ta ut batteripaketet. Kontrollera kniven (14)/ trådhuvudet (19). Maskinens driftstemperatur är för hög. - Låt maskinen svalna. Vid montering på den batteridrivna multifunktionsdrivningen går det inte att skjuta in stångändarna i varandra. - Beakta bruksanvisningen till den batteridrivna multifunktionsdrivningen. Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. A Batteridriven multifunktionsdrivning MA 36-18 LTX BL Q, Best.nr: 601725850 B Röjklinga, 3 blad, Ø 255 mm, inkl. skyddskåpa(som ersättning): Best.nr: 628432000 C Gräsklinga, 4 blad, Ø 254 mm, inkl. skyddskåpa: Best.nr: 628433000 D Ersättningstråd Ø 2 mm, vågformad: Best.nr: 628430000 E Ersättningstråd Ø 2 mm, spiralformad: Best.nr: 628423000 F Komplett trådhuvud (fullständigt hus inkl. spole och trimmertråd), (som ersättning) Best.nr: 628429000 Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen.

10. Problem och felsökning

Reparation av elverktyg får endast utföras av behörig elektriker och endast med originalreservdelar! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Släng inte batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo- återförsäljaren! Släng aldrig batterier i vatten. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 4. Med reservation för tekniska ändringar. Mätvärden fastställda med batteridriven multifunktionsdrivning MA 36-18 LTX BL. B = klippbredd H = max. längd på trimmertråd

= varvtal vid tomgång m =vikt (utan batteridriven multifunktionsdrivning, batteripaket, bärrem) Mätvärdena är uppmätta enligt EN 50636-2-91+EN ISO 22868. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C. Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalvärde vibrationer (vektorsumma i tre led):

= Vibrationsemissionsvärde

= Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

WA(M) =uppmätt ljudeffektnivå enligt 2000/14/EG

WA(G) = garanterad ljudeffektnivå enligt 2000/14/

Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
