LBL 4 Battery - Blåsare Kärcher - Gratis bruksanvisning och manual

Produkttyp	Trådlös lövblås
Märke	Kärcher
Modell	LBL 4 Battery
Mått (L x B x H)	975 x 170 x 305 mm
Vikt	2,2 kg (utan batteri)
Strömförsörjning	Litiumjonbatteri 36 V (Battery Power 36/25)
Max. lufthastighet	250 km/h
Max. volymflöde	330 m³/h
Hastighetsinställning	Ja, 2 nivåer
Ljudtrycksnivå	82 dB(A)
Garanterad ljudeffektnivå	96 dB(A)
Hand-armvibrationer	2,1 m/s²
Platt munstycke med rivkant	Ingår
Blåsrör	Delbart i två delar
Underhåll	Inget underhåll krävs
Skydd	Skyddsglasögon och hörselskydd rekommenderas
Användning	Endast utomhus
Garanti	Enligt landets villkor (se bruksanvisning)
Tillverkningsland	Tyskland (huvudkontor)

Vanliga frågor - LBL 4 Battery Kärcher

Hur startar man lövblåsen LBL 4 Battery?

Skjut huvudströmbrytaren framåt till läge 1 (låg hastighet) eller 2 (hög hastighet) för att starta. För att stänga av, skjut den bakåt.

Vilken typ av batteri ska användas med LBL 4 Battery?

Lövblåsen kräver ett Kärcher Battery Power 36 V-batteri (modell 36/25 rekommenderas). 18 V-batterier är inte kompatibla.

Hur installerar man blåsröret?

Fäst den nedre delen av röret på den övre delen och vrid sedan medurs för att låsa bajonettfästet.

Varför stannar lövblåsen under användning?

Det kan bero på överhettning av batteriet. Låt batteriet svalna några minuter innan du använder apparaten igen. Kontrollera också att batteriet är fulladdat.

Hur rengör man lövblåsen?

Apparaten kräver inget speciellt underhåll. Håll luftintagen rena och fria från smuts. Sänk aldrig ner apparaten i vatten.

Kan jag använda lövblåsen i regn?

Nej, använd apparaten endast utomhus i torrt väder. Skydda den mot vattenstänk (symbol på apparaten).

Vilka tillbehör kan jag köpa till denna apparat?

Använd endast originaltillbehör från Kärcher, tillgängliga på www.kaercher.com. Till exempel andra munstycken eller batterier.

Hur förvarar man lövblåsen efter säsongen?

Ta bort batteriet och förvara apparaten på en torr plats. Respektera vikten (2,2 kg) för att undvika skador.

Har lövblåsen garanti?

Ja, garantivillkoren varierar beroende på land. Vid fel, kontakta din återförsäljare eller en auktoriserad serviceverkstad med kvittot.

Kan jag blåsa fuktiga rester med denna apparat?

Apparaten är utformad för att blåsa torra löv, klippt gräs och torrt avfall. Undvik fuktigt eller tungt avfall som kan täppa till munstycket.

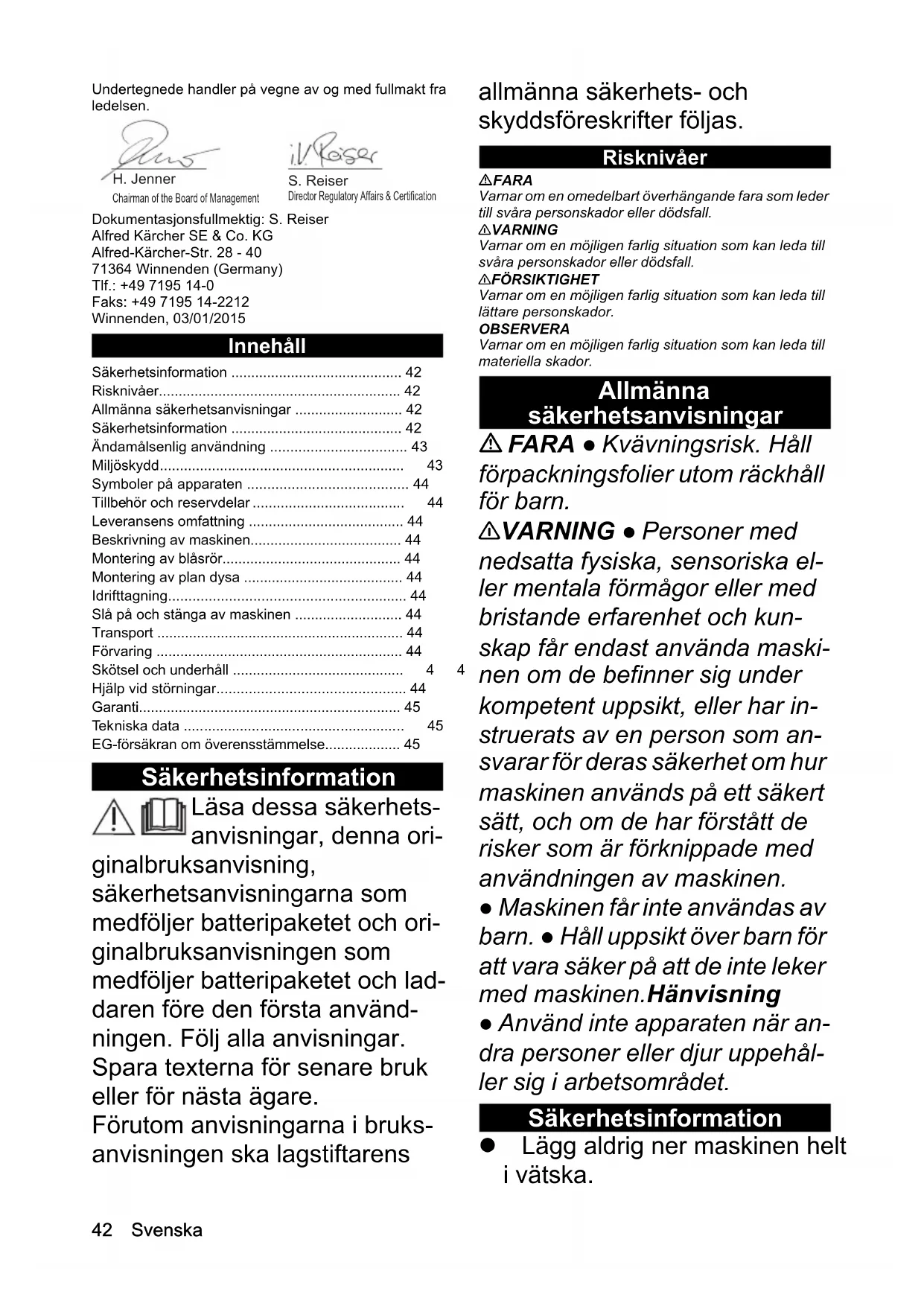

BRUKSANVISNING LBL 4 Battery Kärcher

Innan du tar i bruk apparaten för första gången måste du

läsa och följa säkerhetsanvisningarna, den ursprungliga bruksanvisningen, de bifogade säkerhetsanvisningarna för batteripaketet och den ursprungliga bruksanvisningen för batteripaketet och laddaren. Följ anvisningarna.

Använd endast lövblåsaren när personer som står i närheten inte kan skadas.

Tillbehör och reservdelar 44

Leveransens omfattning 44

Beskrivning av maskinen 44

Montering av blåsaren 44

Slå på och stänga av maskinen 44

Transport 44

Förvaring 44

Skötsel och underhåll 44

Hjälp vid störningar 44

Garanti 45

Tekniska data 45

EG-försäkran om överensstämmelse 45

Säkerhetsinformation

Läs dessa säkerhetsanvisningar, denna originalbruksanvisning, säkerhetsanvisningarna som medföljer batteripaketet och originalbruksanvisningen som medföljer batteripaketet och laddaren före den första användningen. Följ alla anvisningar.

Förutom anvisningarna i bruksanvisningen ska lästarens

allmänna säkerhets- och skyddsföreskrifter följas.

Risknivå

△FARA

Varnar om en omedelbart överhängande fara som leder till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjlig farlig situation som kan leda till svåra personskador eller dödsfall.

△FÖRSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjlig farlig situation som kan leda till materiella skador.

Allmänna säkerhetsanvisningar

FARA · Kvävningsrisk. Håll förpackningsfolier utom räckhåll för barn.

riangle VARNING · Personer med nedsatta fysiska, sensoriska eller mentala förmågor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befinner sig under kompetent uppsikt, eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användningen av maskinen.

• Maskinen får inte användas av barn. - Håll uppsikt över barn för att vara säker på att de inte leker med maskinen. Hänvisning
• Använd inte apparaten nära andra personer eller djur som uppehåller sig i arbetsområdet.

Säkerhetsinformation

Lägg aldrig ner maskinen helt i vätska.

• Använd endast maskinen utomhus.
• Kontrollera regelbundet att maskinen inte har några skador. Använd inte maskinen om den har synliga skador.
• Stick inte in händerna i maskinens blåsrör eller fläkt.
• Använd inte maskinen utan monterat blåsrör. Täck inte över sugöppningen. Håll löst sittande kläder borta från sugöppningen.
• Observera säkerhetsanvisningarna som medföljer batteripaketet och följ dem. Läs igenom beskrivningen noggrant. Lär dig hur manöverreglagen fungerar och hur man använder maskinen på rätt sätt.
• Tillåt aldrig att maskinen används av personer som inte känner till den här beskrivningen. Det kan finnas lokala föreskrifter som begränsar användarens ålder. Bär alltid stabila skor och långa byxor medan maskinen används. Bär inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Håll långt hår borta från luftinloppen.
• Bär skyddsglasögon under användningen.
• Maskinen ska endast användas i dagsljus eller vid bra artificiell belysning.
• Överansträng dig inte och håll alltid balansen. Se alltid till att du har fotfäste i sluttningar. Gå med maskinen, spring inte. Håll alla kylluftinlopp fria från smuts. Blås aldrig smuts mot personer i närheten.
• Dra fast alla muttrar, bultar och skruvar för att säkerställa att maskinen befinner sig i ett säkert drifttillstånd.
• Byt ut utslitna eller skadade delar.
• Använd endast originalreservdelar och tillbehör.

Ändamålsenlig användning

VARNING

Risk för personskador p.g.a. partiklar som flyger runt

Använd bara lövblåsen om det är riskfritt för människor i närheten.

Maskinen är avsedd för att blåsa bort löv, gräsklipp, häckklipp och lös smuts som ligger på marken.

Denna maskin får endast användas i privata hushåll.

Sannolik felaktig användning

All användning utöver avsett ändamål är otillåten.

Operatören ansvarar för skador som uppstår på grund av felaktig användning.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Håll andra personer borta från arbetsområdet.

Använd hörselskydd och skyddsglasögon när du använder apparaten.

Skydda apparaten mot regn och vattenstänk.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Beskrivning av maskinen

Bild A

1 Plan dysa med integrerad skraptand (2) Blåsrörsunderdel 3 Blåsrörsöverdel ④ Luftutlopp (5) Maskinens strömbrytare

18 V: På/av

36 V: Av, steg 1, steg 2

6 Batteripaketets frigöringsknapp 7 Typskylt 8 Fäste för batteripaket Battery Power (+) Sugoppning 10*Batteripaket Battery Power 36/25 ⑪*Snabbladdare Battery Power 36 V 12*Standardladdare Battery Power 18 V ¹³ Batteripaket Battery Power 18/25

*Ingår redan i leveransen av satsvarianterna.

Vrid blåsret moturs för att avlägsna.

1. Placera den plana dysan på blåsrörsunderdelen. Bild B

Idrifttagning

Sätta in batteri

OBSERVERA

Smutsiga kontakter

Skador på apparat och batteri

Kontrollera att batterifästet och kontakterna är fria från smuts innan du sätter i dem. Rengör dem vid behov.

Bild E

1. Skjut in batteriet i fästet tills du hör att det hakar i.

Ta ut batteri

△VARNING

Okontrollerad start

Risk för personskador

Ta ut batteriet ur apparaten under arbetspauserna och före alla underhålls- och skötselarbeten.

Bild F

1. Tryck på frigöringsknappen.
2. Ta ut batteriet ur apparaten.

Slå på och stänga av maskinen

Slå på och stäng av maskinen med maskinens strömbrytare.

1. Skjut maskinens strömbrytare framåt till läge "1" eller "2" (endast LBL 4 Battery).

Maskinen startar.

1. Skjut maskinens strömbrytare bakåt.

Maskine

Transport

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

Förvaring

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid förvaring.

Hänvisning

Förvara alltid maskinen torrt och ta bort batteripaketet.

Skötsel och underhåll

Maskinen är underhållsfri.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kommer då inte längre att uppnås vid full laddning. Detta är inte ett fel.

Typskylt

På typskylten anges de viktigaste apparatdata.

I kapitlet "Apparatbeskrivning" visas var på apparaten typskylten sitter.

Störningar hos apparaten

Apparaten startar inte

Batteripaketet är felaktigt insatt.

1. Skjut in batteripaketet i fästet tills du hör att det hakar i. Batteripaketet är urladdat.
2. Ladda upp batteripaketet. Batteripaketet är i viloläge.
3. Tryck på strömbrytaren en längre tid eller en andra gång.

Batteripaketet är defekt.

1. Byt ut batteripaketet.

Apparaten stannar under drift

Batteriet är överhettat

Gör ett avbrott i arbetet och låt batteriet svalna tills det är under det tillåtna temperaturområdet. Det kan ta några minuter.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

	LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Effektdata maskin
Lufthastiget max. km/h 210 210 250 250
Volymström max. m3/h 220 220 330 330
Driftspänning V 18 18 36 36
Hastighetsreglie-ring	-	-	j	a
Hastighetsnivåer	- - 2	2
Medfoljande batte-ripaket	-	B -a tery Powe r 18/ 25	-	B tery Powe r 36/ 25
Laddartyp	- Stan- dard-laddare Bat-tery Powe r 18 V	- - Snab blad-dare Bat-tery Powe r 36 V
Mätt och vikter
Vikt kg	2	2,5	2,2	3

		LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Längd x bredd x	mm	975 x	975 x	975 x	975 x
höjd		170 x	170 x	170 x	170 x
		305	305	305	305

Fastställda värden enligt EN 60335-2-79* Mätningarna utförs med den plana dysan

Hand-arm-vibra-tionsvärde	m/s2	1,7	1,7	2,1	2,1
Osäkerhet K	m/s2	0,2	0,2	0,2	0,2
*Ljudtrycksnivā dB(A) 74 74 82 82
* Osäkerhet KpA	dB(A)	2	2	2	2
*Ljudeffektsnivā	dB(A)	88	88	96	96
LWA + * OsäkerhetKWA

Med förbehåll för tekniska ändringar.

EG-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Löblås

Typ: LBL2, LBL4

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

LBL2:

Uppmätt: 86

Garanterad: 88

LBL 4:

Uppmätt: 94

Garanterad: 96

Undertecknande agerar på uppdrag av och med lednings godkännande.
