BRUKSANVISNING HDS 950 De Tr1 Kärcher

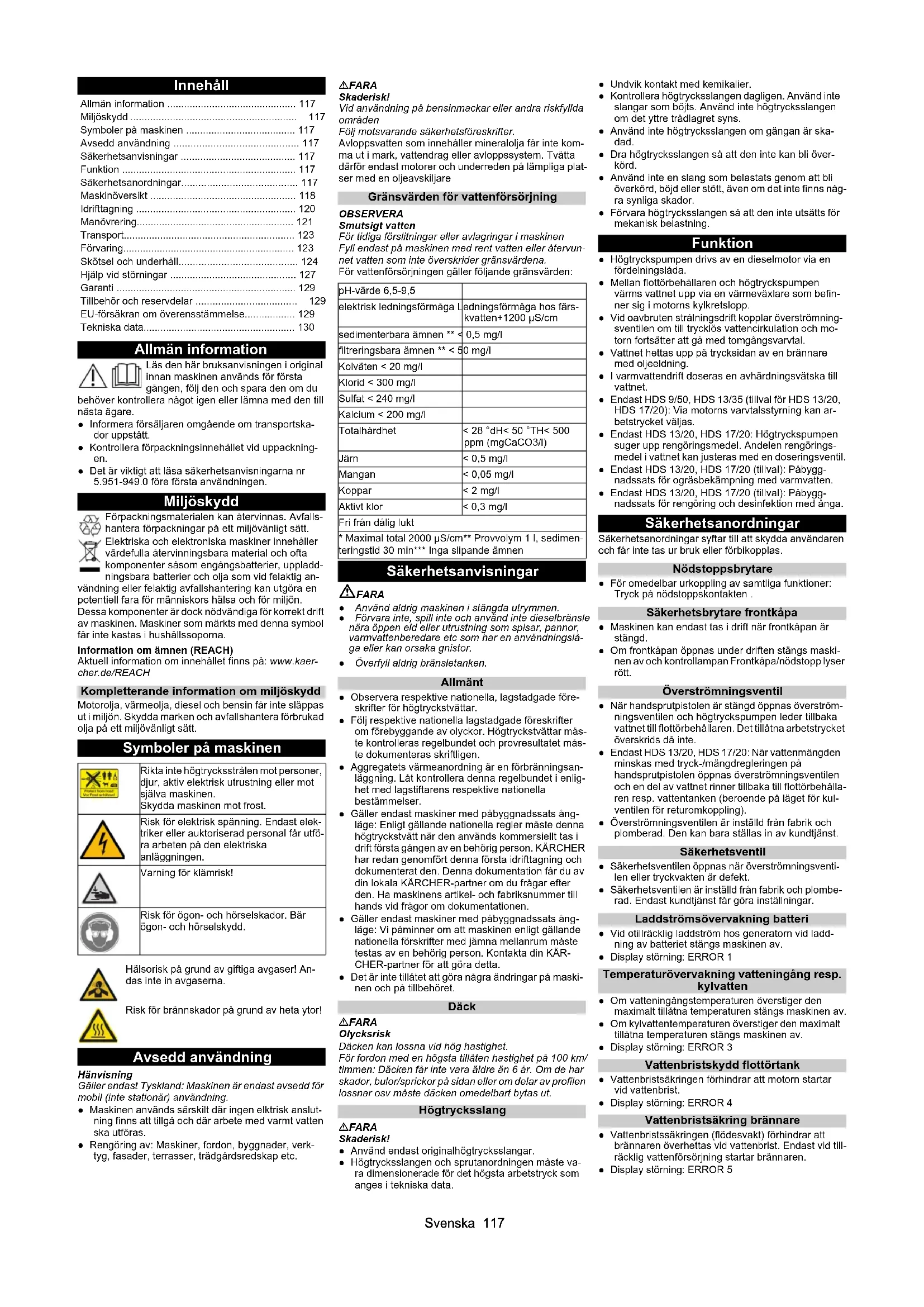

• 2,1 2,1 0,85 0,8Svenska 117 Innehåll Allmän information Läs den här bruksanvisningen i original innan maskinen används för första gången, följ den och spara den om du behöver kontrollera något igen eller lämna med den till nästa ägare. ● Informera försäljaren omgående om transportska- dor uppstått. ● Kontrollera förpackningsinnehållet vid uppackning- en. ● Det är viktigt att läsa säkerhetsanvisningarna nr 5.951-949.0 före första användningen. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Kompletterande information om miljöskydd Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt. Symboler på maskinen Avsedd användning Hänvisning Gäller endast Tyskland: Maskinen är endast avsedd för mobil (inte stationär) användning. ● Maskinen används särskilt där ingen elktrisk anslut- ning finns att tillgå och där arbete med varmt vatten ska utföras. ● Rengöring av: Maskiner, fordon, byggnader, verk- tyg, fasader, terrasser, trädgårdsredskap etc. FARA Skaderisk! Vid användning på bensinmackar eller andra riskfyllda områden Följ motsvarande säkerhetsföreskrifter. Avloppsvatten som innehåller mineralolja får inte kom- ma ut i mark, vattendrag eller avloppssystem. Tvätta därför endast motorer och underreden på lämpliga plat- ser med en oljeavskiljare Gränsvärden för vattenförsörjning OBSERVERA Smutsigt vatten För tidiga förslitningar eller avlagringar i maskinen Fyll endast på maskinen med rent vatten eller återvun- net vatten som inte överskrider gränsvärdena. För vattenförsörjningen gäller följande gränsvärden: Säkerhetsanvisningar FARA ● Använd aldrig maskinen i stängda utrymmen. ● Förvara inte, spill inte och använd inte dieselbränsle nära öppen eld eller utrustning som spisar, pannor, varmvattenberedare etc som har en användningslå- ga eller kan orsaka gnistor. ● Överfyll aldrig bränsletanken. Allmänt ● Observera respektive nationella, lagstadgade före- skrifter för högtryckstvättar. ● Följ respektive nationella lagstadgade föreskrifter om förebyggande av olyckor. Högtryckstvättar mås- te kontrolleras regelbundet och provresultatet mås- te dokumenteras skriftligen. ● Aggregatets värmeanordning är en förbränningsan- läggning. Låt kontrollera denna regelbundet i enlig- het med lagstiftarens respektive nationella bestämmelser. ● Gäller endast maskiner med påbyggnadssats ång- läge: Enligt gällande nationella regler måste denna högtryckstvätt när den används kommersiellt tas i drift första gången av en behörig person. KÄRCHER har redan genomfört denna första idrifttagning och dokumenterat den. Denna dokumentation får du av din lokala KÄRCHER-partner om du frågar efter den. Ha maskinens artikel- och fabriksnummer till hands vid frågor om dokumentationen. ● Gäller endast maskiner med påbyggnadssats ång- läge: Vi påminner om att maskinen enligt gällande nationella förskrifter med jämna mellanrum måste testas av en behörig person. Kontakta din KÄR- CHER-partner för att göra detta. ● Det är inte tillåtet att göra några ändringar på maski- nen och på tillbehöret. Däck FARA Olycksrisk Däcken kan lossna vid hög hastighet. För fordon med en högsta tillåten hastighet på 100 km/ timmen: Däcken får inte vara äldre än 6 år. Om de har skador, bulor/sprickor på sidan eller om delar av profilen lossnar osv måste däcken omedelbart bytas ut. Högtrycksslang FARA Skaderisk! ● Använd endast originalhögtrycksslangar. ● Högtrycksslangen och sprutanordningen måste va- ra dimensionerade för det högsta arbetstryck som anges i tekniska data. ● Undvik kontakt med kemikalier. ● Kontrollera högtrycksslangen dagligen. Använd inte slangar som böjts. Använd inte högtrycksslangen om det yttre trådlagret syns. ● Använd inte högtrycksslangen om gängan är ska- dad. ● Dra högtrycksslangen så att den inte kan bli över- körd. ● Använd inte en slang som belastats genom att bli överkörd, böjd eller stött, även om det inte finns någ- ra synliga skador. ● Förvara högtrycksslangen så att den inte utsätts för mekanisk belastning. Funktion ● Högtryckspumpen drivs av en dieselmotor via en fördelningslåda. ● Mellan flottörbehållaren och högtryckspumpen värms vattnet upp via en värmeväxlare som befin- ner sig i motorns kylkretslopp. ● Vid oavbruten strålningsdrift kopplar överströmning- sventilen om till trycklös vattencirkulation och mo- torn fortsätter att gå med tomgångsvarvtal. ● Vattnet hettas upp på trycksidan av en brännare med oljeeldning. ● I varmvattendrift doseras en avhärdningsvätska till vattnet. ● Endast HDS 9/50, HDS 13/35 (tillval för HDS 13/20, HDS 17/20): Via motorns varvtalsstyrning kan ar- betstrycket väljas. ● Endast HDS 13/20, HDS 17/20: Högtryckspumpen suger upp rengöringsmedel. Andelen rengörings- medel i vattnet kan justeras med en doseringsventil. ● Endast HDS 13/20, HDS 17/20 (tillval): Påbygg- nadssats för ogräsbekämpning med varmvatten. ● Endast HDS 13/20, HDS 17/20 (tillval): Påbygg- nadssats för rengöring och desinfektion med ånga. Säkerhetsanordningar Säkerhetsanordningar syftar till att skydda användaren och får inte tas ur bruk eller förbikopplas. Nödstoppsbrytare ● För omedelbar urkoppling av samtliga funktioner: Tryck på nödstoppskontakten . Säkerhetsbrytare frontkåpa ● Maskinen kan endast tas i drift när frontkåpan är stängd. ● Om frontkåpan öppnas under driften stängs maski- nen av och kontrollampan Frontkåpa/nödstopp lyser rött. Överströmningsventil ● När handsprutpistolen är stängd öppnas överström- ningsventilen och högtryckspumpen leder tillbaka vattnet till flottörbehållaren. Det tillåtna arbetstrycket överskrids då inte. ● Endast HDS 13/20, HDS 17/20: När vattenmängden minskas med tryck-/mängdregleringen på handsprutpistolen öppnas överströmningsventilen och en del av vattnet rinner tillbaka till flottörbehålla- ren resp. vattentanken (beroende på läget för kul- ventilen för returomkoppling). ● Överströmningsventilen är inställd från fabrik och plomberad. Den kan bara ställas in av kundtjänst. Säkerhetsventil ● Säkerhetsventilen öppnas när överströmningsventi- len eller tryckvakten är defekt. ● Säkerhetsventilen är inställd från fabrik och plombe- rad. Endast kundtjänst får göra inställningar. Laddströmsövervakning batteri ● Vid otillräcklig laddström hos generatorn vid ladd- ning av batteriet stängs maskinen av. ● Display störning: ERROR 1 Temperaturövervakning vatteningång resp. kylvatten ● Om vatteningångstemperaturen överstiger den maximalt tillåtna temperaturen stängs maskinen av. ● Om kylvattentemperaturen överstiger den maximalt tillåtna temperaturen stängs maskinen av. ● Display störning: ERROR 3 Vattenbristskydd flottörtank ● Vattenbristsäkringen förhindrar att motorn startar vid vattenbrist. ● Display störning: ERROR 4 Vattenbristsäkring brännare ● Vattenbristssäkringen (flödesvakt) förhindrar att brännaren överhettas vid vattenbrist. Endast vid till- räcklig vattenförsörjning startar brännaren. ● Display störning: ERROR 5 Allmän information p. 117
• Miljöskydd p. 117
• Symboler på maskinen p. 117
• Avsedd användning p. 117
• Säkerhetsanvisningar p. 117
• Funktion p. 117
• Säkerhetsanordningar p. 117
• Maskinöversikt p. 118
• Idrifttagning p. 120
• Manövrering p. 121
• Transport p. 123
• Förvaring p. 123
• Skötsel och underhåll p. 124
• Hjälp vid störningar p. 127
• Garanti p. 129
• Tillbehör och reservdelar p. 129
• EU-försäkran om överensstämmelse p. 129
• Tekniska data Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda maskinen mot frost. Risk för elektrisk spänning. Endast elek- triker eller auktoriserad personal får utfö- ra arbeten på den elektriska anläggningen. Varning för klämrisk! Risk för ögon- och hörselskador. Bär ögon- och hörselskydd. Hälsorisk på grund av giftiga avgaser! An- das inte in avgaserna. Risk för brännskador på grund av heta ytor! pH-värde 6,5-9,5 elektrisk ledningsförmåga Ledningsförmåga hos färs- kvatten+1200 μS/cm sedimenterbara ämnen ** < 0,5 mg/l filtreringsbara ämnen ** < 50 mg/l Kolväten < 20 mg/l Klorid < 300 mg/l Sulfat < 240 mg/l Kalcium < 200 mg/l Totalhårdhet < 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l) Järn < 0,5 mg/l Mangan < 0,05 mg/l Koppar < 2 mg/l Aktivt klor < 0,3 mg/l Fri från dålig lukt p. 130

• Maximal total 2000 μS/cm** Provvolym 1 l, sedimen- teringstid 30 min*** Inga slipande ämnen118 Svenska Tryckbrytare/flödesbrytare ● Kombinationen av tryckbrytare/flödesbrytare stäng- er av maskinen vid vattenbrist resp. läckage. ● Display störning: ERROR 5 Nivåövervakning bränsle ● Vid bränslebrist (bränsletanken tom) stängs maski- nen av. Hänvisning Genom från-/tillkoppling av maskinen kan den använ- das vidare i vardera 5 minuter tills bränsletanken är helt tom. ● Om bränslesensorn är defekt stängs maskinen av. ● Display störning: ERROR 6 Motoroljetryck ● Tryckbrytaren stänger av motorn vid underskridan- de av motoroljans minimitryck. ● Display störning: ERROR 7 Avgastemperaturbegränsare ● Avgastemperaturbegränsaren stänger av bränna- ren när för hög avgastemperatur uppnås. ● Display störning: ERROR 9 Temperaturövervakning brännare ● Om vattentemperaturen vid brännarutgången över- stiger den maximalt tillåtna temperaturen stänger maskinen av brännaren. ● Om temperatursensorn är defekt stänger maskinen av brännaren. ● Display störning: ERROR 10 Flamövervakning ● Flamövervakningen stänger av brännaren vid en brännarstörning. ● Display störning: ERROR 11 resp. 12 Avstängning efter att beredskapstiden resp. kontinuerlig drift har överskridits ● Om beredskapstiden resp. den kontinuerliga driften på 45 minuter överskrids stänger elektroniken av maskinen (fabriksinställning). ● Display störning: ERROR 14 resp. 15 Säkerhetsspärr Säkerhetsspärren på handsprutan förhindrar att maski- nen startas oavsiktligt. Maskinöversikt Beskrivning av maskinen 1 Reflektor (dubbelsidig) 2 Bakre kåpa 3 Kombinerat broms-/bakljus med körriktningsvisare (vänster) 4 Slanggenomföring vid stängd bakkåpa 5 Låsning bakkåpa 6 Registreringsskylt med registreringsskyltbelysning 7 Kombinerat broms-/bakljus med körriktningsvisare (höger) 8 Frontkåpans grepp (dubbelsidigt) 9 Begränsningslampa (dubbelsidig) 10 Stoppkil 11 Stödhjul 12 Stödhakar 13 Stickkontakt för fordonsbelysning 14 Säkerhetsvajer 15 Dragstångskoppling 16 Parkeringsbroms 17 Kopplingsspak 18 Hållare för fordonsbelysningens stickkontakt 19 Stödhjulsvev 20 Lås frontkåpa 21 Frontkåpa 22 Avgasöppning 23 LyftöglaSvenska 119 1 Dieselmotor 2 Fördelningslåda 3 Högtryckspump 4 Säkerhetsblock brännare 5 Avgasrör 6 Utjämningsbehållare motorkylvatten 7 Underhållsöppning vattentank (vänster) 8 Luftfilter 9 Typskylt 10 Batteri 11 Chassinr 12 Brännarfläkt 13 Bränslepump 14 Genomströmningsvärmare 15 Tändningstransformator 16 Underhållsöppning vattentank (höger) 17 Rengöringsmedelsbehållare 18 Filter i rengöringsmedelssugslangen 19 Rengöringsmedelssugslang med nivågivare 20 Doseringsventil för rengöringsmedel 21 Avläggningsyta för handsprutpistol 22 Avläggningsyta för strålrör 23 Högtrycksslang 24 Högtrycksslangtrumma 25 Nödstoppsbrytare 26 Lågtrycksslangtrumma 27 Behållare för vätskeavhärdare 28 Behållare för frostskyddsmedel 29 Påfyllningsstuts bränsletank med sil 30 Kulventil frostskydd 31 Nivåindikering vattentankar 32 Flottörtank 33 Varvtalsstyrning 34 Påfyllningsöppning flottörbehållare med kåpa/ving- skruv 35 Påfyllningsöppning för vätskeavhärdare 36 Kulventil för returomkoppling 37 Kopplingsskåp 38 Täckplåt (höger) 39 Täckplåt (vänster) 40 Tilloppskran till vattentankar 41 Avtappningskran 42 Frostskyddsslang 43 Vattenslang 44 Vatteningångsfilter 45 Manometer 46 Frostskyddstillopp resp. parkeringsposition för GE- KA lågtrycksanslutning 47 Frostskyddsreturflöde resp. parkeringsposition för högtrycksanslutning 48 Tanklock 49 Manöverpanel Manöverpanel 0/OFF = av 1 Display 2 Maskinens strömbrytare 3 Kontrollampa förglödning (röd) 4 Kontrollampa driftsberedskap (röd) 5 Nyckelbrytare 6 Driftssätt ogräsbekämpning V2.0 (tillval för HDS 13/ 20, HDS 17/20) 7 Kontrollampa frontkåpa/nödstopp (röd) 8 Driftssätt kall-/varmvatten (0–100 °C) 9 Driftssätt frostskydd 10 Driftssätt ogräsbekämpning V3.0 & V5.0 resp. driftssätt ångläge (tillval för HDS 13/20, HDS 17/20) Godkännandehandlingar Godkännandehandlingarna för maskinen lagras i E-ap- paratskåpet. Skåpet är stängt för transport.120 Svenska Display normal drift 1 Bränsletank (stapelvisning) 2 Motor på (ON) resp. Motor av (OFF) 3 Vätskeavhärdartank RM110/rengöringsmedelstank CHEM (OK/empty) 4 Drifttidsräknare 5 Driftstimmar fram till nästa service Hänvisning Rengöringsmedelstankens visning finns endast när ren- göringsmedelstanken en gång innan identifierats som full. Vid normaldrift visar styrningens display omväxlande följande indikeringar: ● Normaldrift ● Service: Aktuella underhållsarbeten som ska utfö- ras av kundtjänst (se Skötsel och underhåll). Om flera underhållsarbeten ska utföras visas dessa efter varandra. Indikeringen bortfaller om inga underhållsarbeten behöver utföras. ● Störning: Uppkommen störning (se Hjälp vid stör- ningar)- Om flera störningar har inträffat visas dessa efter varandra. Indikeringen bortfaller om det inte finns några fel. Display frostskydd 1 Bränsletank (stapelvisning) 2 Driftssätt frostskydd Spolhandtag 1 Säkerhetsspärr för spolhandtag 2 Spolhandtag 3 Strålrör 4 Kopplingsmutter 5 Högtrycksmunstycke 1 Säkerhetsspärr för spolhandtag 2 Spolhandtag EASY!Force 3 Strålrör EASY!Lock 4 Kopplingsmutter EASY!Lock 5 Högtrycksmunstycke 6 Tryck-/mängdreglering på spolhandtaget 7 Låsspak 8 Avtryckarhandtag Idrifttagning 몇 VARNING Skaderisk! Maskinen, tillbehören, matarledningarna och anslut- ningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är i felfritt skick. Ställ upp och justera maskinen OBSERVERA Överhettning av maskinen Undvik överhettning av maskinen. Se till att uppställningsplatsen är tillräckligt ventilerad. OBSERVERA Risk för störningar och skador på maskinen. Maskinen måste stå vågrätt under drift. ● Välj uppställningsplats så att avgasöppningen inte täcks.

1. Spärra parkeringsbroms.

2. Sänk ner stödhjulet med hjälp av veven.

3. Lossa säkerhetsvajern från dragfordonet.

4. Dra ur fordonsbelysningens stickkontakt och sätt

fast den i kontaktförvaringen på dragstången.

5. Säkra maskinen genom att placera kilar under hju-

7. Justera maskinen med stödhjulet så att den står

vågrätt. Öppna/stänga frontkåpan

1. Manövrera frontkåpans förregling.

Frontkåpan öppnar en spalt.

2. Lås upp fånghaken genom att dra ut den.

Fronthuven svängs upp automatiskt. Kontrollera att fånghaken hakar i ordentligt när du stänger fronthuven. Motor

1. Kontrollera motorns oljenivå. Ta inte maskinen i drift

om oljenivån ligger under MIN-markeringen.

2. Fyll på olja vid behov (se Skötsel och underhåll).

1. Kontrollera oljenivån i fördelningslådans oljesyng-

2. Fyll på olja vid behov (se Skötsel och underhåll).

1. Kontrollera oljenivån på högtryckspumpens oljebe-

hållare resp. oljesticka.

2. Fyll på olja vid behov (se Skötsel och underhåll).

1. Kontrollera kylvätskans nivå i expansionskärlet för

motorkylvatten vid kall motor. Vätskenivån bör ligga mellan MIN och MAX.

2. Fyll på kylvätska vid behov (se Skötsel och under-

4. Fyll på frostskyddsmedel vid behov (se Skötsel och

underhåll). Luftfilter

1. Kontrollera luftfiltret.

2. Rengör/byt luftfilter vid behov (se Skötsel och un-

derhåll) Fylla på vätskeavhärdare ● Vätskeavhärdaren förhindrar ytterst effektivt kalkav- lagringar i värmeslangen vid drift med kalkhaltigt kranvatten. Den tillsätts droppvis i flottörtanken. ● Doseringen är inställd på medelhög vattenhårdhet från fabrik. Hänvisning En provbehållare med vätskeavhärdare ingår i leveran- sen.

1. Öppna påfyllningsöppningen för vätskeavhärdare.

2. Fyll på vätskeavhärdare.

3. Stäng påfyllningsöppningen för vätskeavhärdare.

Fylla på bränsle FARA Olämpligt bränsle Explosionsrisk Fyll endast på dieselbränsle eller villaolja. Olämpligt bränsle, t.ex. bensin, får inte användas. Hänvisning Vid användning av biodiesel B5 (enligt EN 14214 - Eu- ropeisk standard) behöver inga speciella drifts-, servi- ce- eller underhållsbestämmelser beaktas. Hänvisning Vid användning av biodiesel B6 till B20 (enligt EN 14214 - Europeisk standard) krävs ombyggnader av dieselmo- torn. Därutöver ska särskilda drifts-, service- och under- hållsbestämmelser beaktas. Vänd dig till en auktoriserad Yanmar-återförsäljare.

1. Öppna tanklocket.

2. Fyll på dieselbränsle via bränsletankens påfyll-

4. Torka av dieselbränsle som runnit över.

Fylla på rengöringsmedel Endast HDS 13/20, HDS 17/20: FARA Olämpliga rengöringsmedel Risk för personskador Använd bara KÄRCHER-produkter. Fyll absolut inte på lösningsmedel (t.ex. bensin, aceton, förtunningsmedel). Undvik kontakt med ögonen och huden. Följ säkerhetsföreskrifterna och hanteringsanvisningar- na från rengöringsmedlets tillverkare. Hänvisning Kärcher erbjuder ett individuellt sortiment av rengö- rings- och skötselprodukter. Din återförsäljare ger dig gärna råd.

1. Fyll på/byt ut rengöringsmedel.

Batteri Hänvisning Maskinen är seriemässigt utrustad med ett underhålls- fritt batteri. Säkerhetshänvisningar batterier Följande varningsanvisningar måste beaktas vid under- håll av batterier: Beakta hänvisningar på batteriet, i bruks- anvisningen samt i driftsanvisningen för fordonet! Använd ögonskydd! Håll barn borta från syror och batterier! Explosionsrisk! Eld, gnistor, brinnande ljus och rökning förbjuden! Risk för frätskador!Svenska 121 FARA Explosionsrisk! Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion. 몇 VARNING Risk för förgiftning! Sår får aldrig komma i kontakt med bly. Tvätta alltid hän- derna efter arbete med batterier. 몇 VARNING Risk för frätskador! Bär syrabeständiga skyddsglasögon, handskar och för- kläde vid arbeten med batterisyra Ladda batteriet FARA Skaderisk! Följ säkerhetsföreskrifterna vid hantering av batterier och bruksanvisningen från laddartillverkaren. Ladda endast batteriet med en laddare som är lämplig för ändamålet.

1. Koppla ur batteriet.

2. Anslut laddarens pluspolsledning till batteriets plus-

3. Anslut laddarens minuspolsledning till batteriets mi-

4. Sätt i stickproppen och slå på laddaren.

5. Ladda batteriet med lägsta möjliga laddström.

Montera spolhandtaget, strålröret, munstycket och högtrycksslangen

1. Anslut strålröret till handsprutan.

2. Dra fast strålrörets förskruvning för hand.

3. Sätt in högtrycksmunstycket i kopplingsmuttern.

4. Montera kopplingsmuttern och dra åt ordentligt.

5. Anslut högtrycksslangen till spolhandtaget.

OBSERVERA Risk för skador! Högtrycksslangen är under tryck. Rulla alltid ut högtrycksslangen fullständigt. Endast HDS 13/20, HDS 17/20: Hänvisning EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vrid- ning. Vattenanslutning Anslutningsvärden, se Tekniska data.

1. Rulla av vattenslangen från slangtrumman och an-

slut den till vattentillflödet (exempelvis vattenkran). Fylla vattentankarna

1. Öppna tilloppskranen till vattentankarna.

2. Rulla av vattenslangen från slangtrumman och an-

slut den till vattentillflödet (exempelvis vattenkran).

3. Öppna vattentillflödet.

Vattentankarna fylls på via flottörbehållaren. Om vattentankarna är fyllda stänger flottörventilen i flot- törbehållaren.

4. Stäng vattentillflödet.

5. Koppla bort vattenslangen från vattentillflödet.

6. Rulla upp vattenslangen på slangtrumman.

Manövrering FARA Brandfarliga vätskor Explosionsrisk Spruta inga brandfarliga vätskor. FARA Drift utan strålrör Risk för personskador Använd inte maskinen utan strålrör. Kontrollera före varje användning att strålröret är kor- rekt monterat. Dra åt strålrörets skruvkoppling för hand. FARA Högtryck-vattenstråle Risk för personskador Fixera aldrig avdragsspaken och säkringsarmen i akti- verad position. Använd inte spolhandtaget om säkringsarmen är ska- dad. Före alla arbeten på maskinen ska spolhandtagets sä- kerhetsspärr skjutas framåt. Håll i spolhandtaget och strålröret med båda händerna. OBSERVERA Drift med tom bränsletank Förstörd bränslepump Använd aldrig maskinen med tom bränsletank. Öppna/stänga spolhandtaget

1. Öppna spolhandtaget: Aktivera säkringsarmen och

2. Stäng spolhandtaget: Släpp säkringsarmen och av-

dragsspaken. Byte av munstycke FARA Skaderisk! Spolhandtaget är under tryck. Stäng av maskinen och manövrera spolhandtaget tills maskinen är trycklös innan munstycket byts.

1. Stäng av maskinen och aktivera spolhandtaget tills

maskinen är trycklös.

2. Säkra spolhandtaget genom att skjuta säkerhets-

Vattenförsörjning Vattenförsörjningen kan antingen ske via en extern vat- tenförsörjning eller via de interna vattentankarna (2 x 250 liter). Kulventil för returomkoppling ● Läge parallellt med körriktningen: Högtryckspum- pens returvatten rinner ner i flottörbehållaren när överströmningsventilen är öppen. Hänvisning Om handsprutpistolen stängs när kulventilen är i detta läge kan maskinen stängas av efter några minuter på grund av överhettning (se Hjälp vid störningar/ERROR 3). ● Läge tvärs emot körriktningen: Högtryckspumpens returvatten rinner ner i vattentankarna när över- strömningsventilen är öppen. Extern vattenförsörjning

1. Ställ aktiveringsspaken till kulventilen för returom-

koppling parallellt med körriktningen (20 l).

2. Stäng tilloppskranen till vattentanken.

Intern vattenförsörjning

1. Ställ aktiveringsspaken till kulventilen för returom-

koppling tvärs emot med körriktningen (500 l).

2. Öppna tilloppskranen till vattentankarna.

Starta maskinen Hänvisning Maskinen kan endast drivas när frontkåpan är stängd. Vid öppning av frontkåpan stängs maskinen av och kon- trollampan lyser. Hänvisning Fram tills dess att det slutliga driftstrycket uppnås kan motorns varvtal variera på grund av avluftningen.

1. Lås upp nödstoppsbrytaren genom att dra.

3. Säkerställ vattenförsörjningen.

4. Sätt in nyckeln i nyckelbrytaren.

5. Endast vid kall motor: För att förglöda motorn, vrid

nyckeln åt vänster och håll den där tills förglödnings- kontrollampan slocknar.

6. Vrid nyckelbrytaren till position ”I”.

Kontrollampan för beredskapsläge tänds. Styrspän- ningen slås till och displayen visar drifttillståndet.

7. Vrid nyckelbrytaren åt höger tills motorn går.

8. Ställ maskinens strömbrytare på drift med kall-/

9. Osäkra spolhandtaget genom att skjuta säkerhets-

Drift med kallvatten

1. Ställ maskinens strömbrytare på ”0/OFF” (Brännare

av). Drift med varmvatten FARA Hett vatten Skållningsrisk Undvik kontakt med varmvatten.

1. Ställ maskinens strömbrytare på önskad arbetstem-

peratur (max. 100 °C). Brännaren aktiveras. Varvtalsstyrning Endast HDS 9/50, HDS 13/35 (tillval för HDS 13/20, HDS 17/20): Hänvisning Om motorns varvtal ökas stiger också arbetstrycket. Detta kan avläsas på manometern. ● Öka varvtalet:

2. Tryck spaken till varvtalsstyrningen uppåt.

3. Tryck spaken till varvtalsstyrningen nedåt.

Ställ in arbetstryck och flödesmängd Endast HDS 13/20, HDS 17/20:

1. Ställ in arbetstrycket och flödet genom att vrida på

tryck-/mängdregleringen på spolhandtaget (+/-). FARA Skaderisk! Se till att strålrörets skruvkoppling inte lossnar när tryck- /mängdregleringen ställs in. Drift med rengöringsmedel Endast HDS 13/20, HDS 17/20: OBSERVERA Skador på grund av olämpliga rengöringsmedel Olämpliga rengöringsmedel kan skada maskinen och objektet som ska rengöras. Använd endast det rengöringsmedel som är avsett för objektet. ● Använd rengöringsmedel sparsamt för att skydda miljön. ● Följ den rekommenderade doseringen och instruk- tionerna som medföljer rengöringsmedlen. ● Endast rengöringsmedel som har godkänts av till- verkaren får användas. ● KÄRCHER-rengöringsmedel garanterar störnings- fritt arbete. Låt oss ge dig råd eller beställ vår kata- log eller våra informationsblad om rengöringsmedel.

1. Häng rengöringsmedelssugslangen i en behållare

med rengöringsmedel och skruva fast skruvlocket.

2. Ställ in doseringsventilen för rengöringsmedel på

rätt koncentration. Hänvisning För förhindra att rengöringsmedel rinner tillbaka ner i flottörbehållaren eller vattentanken under drift med ren- göringsmedel och stängd handsprutpistol måste rengö- ringsmedelsdoseringsventilen stängas. Ogräsbekämpning Endast HDS 13/20, HDS 17/20 (tillval): Hänvisning För att använda ogräsbekämpning är den inställda varv- talsstyrningen (tillval, fabrik: 2.013-086.7, eftermonte- ringssats: 2.013-014.0) obligatorisk! Manövrering enligt bruksanvisning för ogräsbekämpning WR 10, artikelnr 5.968-256.0 resp. WR 20/WR 50/WR 100, art.nr 5.967- 455.0! Observera dessutom följande information:

1. Montera WR 10, 20, 50 eller 100 på strålröret och

sätt in lämpligt munstycke (se motsvarande bruks- anvisning).

2. Vrid nyckelbrytaren till position ”I”.

Kontrollampan för beredskapsläge tänds. Styrspän- ningen slås till och displayen visar drifttillståndet.

3. Tryck spaken till varvtalsstyrningen nedåt till anslag.

2. Vrid nyckelbrytaren åt höger tills motorn går.

3. Osäkra spolhandtaget genom att skjuta säkerhets-

Displayen visar TEMP LOW: Det tar ungefär 2–4 minuter tills arbetstemperaturen har uppnåtts. Displayen visar TEMP OKAY:

5. Utför ogräsbekämpningen.

Ogräsbekämpning V3.0 & V5.0

2. Slå på WR-boxen, ställ omkopplaren på ”ON”.

Första hjälpen! Varningshänvisning! Kassering! Kasta inte batteri i soptunna!122 Svenska

3. Ställ in temperaturen via SET och knapparna ˄˅ och

bekräfta med √ (inställningsområde 85–105 °C).

4. Vrid nyckelbrytaren åt höger tills motorn går.

5. Osäkra spolhandtaget genom att skjuta säkerhets-

Hänvisning Det tar ungefär 2–4 minuter tills arbetstemperaturen har uppnåtts.

7. Utför ogräsbekämpningen.

Ångläge (ångrengöring och desinfektion) Endast HDS 13/20, HDS 17/20 (tillval): Hänvisning För att använda ångläget är påbyggnadssatsen varv- talsstyrning (tillval, från fabrik: 2.013-086.7, eftermonte- ringssats: 2.013-014.0) obligatorisk! FARA Skållningsrisk! Ökat arbetstryck på grund av hög arbetstemperatur. Observera att vid arbetstemperaturer över 105 °C får arbetstrycket på 3,2 MPa (32 bar) inte överskridas. Hänvisning Med ångrengöring är drift med 2 strålrör inte möjlig.

1. Ångrengöring: Montera lämpligt ångmunstycke på

strålröret (för artikelnr, se Tekniska data).

2. Desinfektion: Montera WR 10, 20, 50 eller 100 på

strålröret och sätt i lämpligt ångmunstycke (för arti- kelnr, se Tekniska data).

3. Ställ maskinens strömbrytare på driftssättet ”Ånglä-

4. Slå på WR-boxen, ställ omkopplaren på ”ON”.

5. Ställ in temperaturen via SET och knapparna ˄˅ och

bekräfta med √ (rekommenderat inställningsområde 120–155 °C).

6. Vrid nyckelbrytaren åt höger tills motorn går.

7. Öppna motorhuven och vrid handratten på över-

strömningsenheten moturs tills manometern visar 30 bar.

8. Osäkra spolhandtaget genom att skjuta säkerhets-

Hänvisning Det tar ungefär 2–4 minuter tills arbetstemperaturen har uppnåtts.

10. Utför ångrengöring resp. desinfektion.

Säkerhetsfunktioner 1 WR-boxens kontrollampa lyser rött: Systemtrycket är för högt, brännaren stängs av, se Hjälp vid stör- ningar. 2 ERROR 5 visas på displayen på manöverpanelen: Systemtrycket är för lågt, brännaren startar inte, se Hjälp vid störningar/ERROR 5. Avbryta driften

1. Stäng spolhandtaget.

2. Säkra spolhandtaget genom att skjuta säkerhets-

spärren framåt. Hänvisning När spolhandtaget stängs arbetar motorn vidare på tomgång. Vattnet cirkulerar då mellan flottörbehållaren och högtryckspumpen och värms upp. Om den maxi- malt tillåtna temperaturen (55 °C) har uppnåtts kopplas motorn från av temperatursensorn på vatteningången. Efter avsvalning till under 50 °C kan maskinen åter tas i drift. Efter drift med rengöringsmedel Endast HDS 13/20, HDS 17/20:

1. Ställ in doseringsventilen för rengöringsmedel på 0.

2. Skölj maskinen i minst 1 minut med öppet spolhand-

tag. Stänga av maskinen FARA Fara på grund av hett vatten eller ånga Skållningsrisk Efter drift med varmvatten eller ånga måste maskinen köras minst två minuter med kallt vatten och med öpp- nad spruta för att kylas ned. OBSERVERA Risk för skador! Skaderisk Stäng aldrig av motorn under full belastning med öppen handsprutpistol.

1. Ställ maskinens strömbrytare på ”0/OFF” (brännare

Motorn regleras till tomgång.

3. Vrid nyckelbrytaren till position ”0”.

Kontrollampan för beredskapsläge slocknar. Styr- spänningen stängs av och displayen slocknar.

4. Vid extern vattenförsörjning: Stäng vattentillflödet.

5. Aktivera spolhandtaget tills maskinen är trycklös.

6. Säkra spolhandtaget med säkerhetsspärren så att

det inte kan öppnas av misstag.

7. Vid extern vattenförsörjning: Skilj vattenslangen

från vattentillflödet och rulla upp vattenslangen på slangtrumman.

8. Rulla upp högtrycksslangen på slangtrumman.

Frostskydd Maskinen måste spolas igenom med frostskyddsmedel för att skydda den mot frostskador. Hänvisning Använd vanligt frostskyddsmedel på glykolbas för bilar som kan köpas i handen. Hänvisning Observera frostskyddsmedelstillverkarens anvisningar. Detta ger ett visst skydd mot korrosion. Frostskydd motor

1. Kontrollera att motors kylkretslopp har tillräckligt

frostskydd, fyll vid behov på frostskyddsmedel.

2. Se underhållsarbeten "Kontrollera och fylla på kyl-

vätska". Frostskydd batteri

1. Om maskinen inte används under flera veckor vid

kraftig frost, demontera batteriet och förvara det på en frostfri plats. Frostskyddsspolning i kretsloppet (högtryckspump)

1. Vid extern vattenförsörjning: Koppla bort vat-

tenslangen från vattentillflödet.

2. Ställ maskinens strömbrytare på ”0/OFF” (Brännare

3. Gör maskinen trycklös.

4. Ställ maskinens strömbrytare på driftssättet ”Frost-

tilen för rengöringsmedel på Maximum. Dra ut ren- göringsmedelssugslangen ur rengöringsmedelsbehållaren och lägg ner den så att den kan sugas tom.

6. Öppna tilloppskranen till vattentankarna och av-

tappningskranen för att tömma maskinen helt och hållet. Vattentankens nivåindikering sänker sig helt och hållet.

7. Stäng tilloppskranen till vattentankarna och avtapp-

8. Lossa spolhandtaget från högtrycksslangen.

9. Anslut högtrycksslangen till frostskyddstilloppet.

10. Anslut vattenslangen till frostskyddsreturflödet.

11. Sätt an frostskyddsvätskan i frostskyddsmedelsbe-

hållaren. Välj blandningsförhållande vatten/frost- skydd enligt uppgifterna från frostskyddsmedlets tillverkare.

12. Kontrollera frostskyddsmedelskoncentrationen med

en vanlig frostskyddstestare som kan köpas i han- deln och anpassa vid behov.

13. Öppna flottörbehållarens påfyllningsöppning. För att

göra detta, lossas vingskruven och skjut övertäck- ningen åt vänster.

14. Häll 20 liter frostskyddsmedel i flottörbehållaren och

stäng påfyllningsöppningen.

15. Ställ aktiveringsspaken till kulventilen för frostskydd

16. Ställ aktiveringsspaken till kulventilen för returom-

koppling parallellt med körriktningen (20 l).

17. Endast vid kall motor: För att förglöda motorn, vrid

nyckeln åt vänster och håll den där tills förglödnings- kontrollampan slocknar.

18. Vrid nyckelbrytaren till position ”I”.

Kontrollampan för beredskapsläge tänds. Styrspän- ningen slås till och displayen visar drifttillståndet ”Frostskydd”.

19. Vrid nyckelbrytaren åt höger tills motorn går.

Frostskyddsmedlet pumpas i ett kretslopp genom maskinen.

20. Led restvattnet via frostskyddsslangen till frost-

skyddsmedelsbehållaren.

21. Så snart frostskyddsmedel rinner ut ur frostskydds-

slangen, ställ aktiveringsspaken till kulventilen för frostskydd vågrätt och vänta 5 sekunder.

22. Stäng av motorn.

23. Ställ maskinens strömbrytare på ”0/OFF” (Brännare

av). Pumpa ur frostskyddsmedel ur högtryckssystemet Hänvisning Före drift måste frostskyddsvätskan pumpas ut ur hög- tryckssystemet och tillbaka till frostskyddsmedelsbehål- laren.

1. Ställ aktiveringsspaken till kulventilen för frostskydd

2. Anslut högtrycksslangen till frostskyddstilloppet.

3. Anslut vattenslangen till frostskyddsreturflödet.

4. Öppna flottörbehållarens påfyllningsöppning. För att

göra detta, lossas vingskruven och skjut övertäck- ningen åt vänster.

5. Fyll på 20 liter färskvatten i flottörbehållaren och

stäng påfyllningsöppningen.

6. Ställ maskinens strömbrytare på driftssättet ”Frost-

7. Endast vid kall motor:

För att förglöda motorn, vrid nyckeln åt vänster och håll den där tills förglödningskontrollampan slock- nar.

8. Vrid nyckelbrytaren till position ”I”. Kontrollampan

för beredskapsläge tänds. Styrspänningen slås till och displayen visar drifttillståndet ”Frostskydd”.

9. Vrid nyckelbrytaren åt höger tills motorn går.

Frostskyddsvätskan förs med hjälp av färskvatten ut ur flottörbehållaren och tillbaka till frostskydds- medelsbehållaren.

10. Spola i ca 2 minuter tills frostskyddsmedelsbehålla-

ren är fylld.Svenska 123

11. Stäng av motorn.

12. Ställ maskinens strömbrytare på ”0/OFF” (Brännare

av). Transport 몇 FÖRSIKTIGHET Risk för personskador och materialskador! Felaktig transport Tänk på maskinens vikt vid transport. OBSERVERA Risk för skador! Felaktig transport Skydda avtryckarhandtaget mot skador under transpor- ten. Släpvagnsdrift Information: Föraren som kör dragfordonet med släpet i vanlig trafik måste ha rätt körkort för detta (körkorts- klass). FARA Oberäkneliga köregenskaper Om vattentanken är delvis fylls kan maskinen svaja eller välta vid plötsliga styrrörelser eller inbromsningar. Töm eller fyll vattentanken helt före körning.

1. Vid en tillåten totalvikt på 1600 kg, fyll eller töm vat-

tentanken helt. Vid en tillåten totalvikt på 1100 kg, töm vattentanken helt.

2. På maskiner utan slangtrumma ska högtrycksslang-

en skruvas av från högtrycksutgången och förvaras i maskinen.

3. Sväng fram frontbygeln (tillval) och lås den.

4. Dra ner och lås skyddet på bakdelen (tillval).

5. Ställ in dragstången till motsvarande höjd som släp-

vagnskopplingen på dragfordonet med hjälp av stödhjulet.

6. Fäst säkerhetsvajern på dragfordonet.

1 Öppen dragkrok2 Stängd dragkrok

7. Dra kopplingsspaken uppåt (öppna).

8. Placera dragstångskopplingen på dragkrokens ku-

9. Tryck ner kopplingsspaken (stäng) tills den är paral-

lell med dragstångskopplingen.

10. Anslut fordonsbelysningens stickkontakt.

11. Dra upp stödhjulet med veven.

12. Se till att stödhjulet pekar mot släpet i inkört läge.

13. Ta bort kilarna från hjulen och sätt in dem i hållarna.

14. Lossa parkeringsbromsen.

15. Kontrollera att släpets belysning (bromsljus, körrikt-

ningsvisare, bakljus, nummerskyltsbelysning) fung- erar.

16. Kontrollera att inga föremål har körts in i däckets slit-

18. Kontrollera lufttrycket i däcken, se ”Underhållsarbe-

ten”. Information: Följ gällande hastighetsbegränsningar för fordon med släp. Krantransport FARA Felaktig krantransport Skaderisk p.g.a. fallande maskin eller fallande föremål Följ de lokala säkerhetsföreskrifterna samt säkerhetsin- formationen. Endast personer med utbildning inom manövrering av kran får transportera maskinen via kran. Kontrollera att lyftanordningen inte är skadad före varje krantransport. Kontrollera att handtaget inte är skadat före varje kran- transport. Bär endast maskinen i handtagen. Använd inte kättinglängor. Säkra lyftanläggningen innan lasten får hänga utan uppsikt. Avlägsna strålröret med spolhandtaget, munstycket, ytrengöraren och andra lösa föremål före krantranspor- ten. Transportera inga föremål på maskinen under lyftförlop- pet. Stå inte under lasten. Se till att inga personer befinner sig inom kranens risk- område. Låt inte maskinen hänga i kranen utan uppsikt. Förvaring 몇 FÖRSIKTIGHET Risk för personskador och skador om vikten igno- reras! Vid transport och förvaring av maskinen finns det risk för personskador och skador på grund av vikten. Observera maskinens vikt när den transporteras eller förvaras, se kapitel Tekniska data. OBSERVERA Risk för skador på grund av frost! Kvarvarande vatten kan, om det fryser, orsaka skador på maskinen och tillbehören. Töm maskinen och tillbehören helt på vatten. Skydda maskinen och tillbehören mot frost.124 Svenska Skötsel och underhåll 1 Påfyllningsöppning motorolja (uppe) 2 Påfyllningsöppning motorolja (sidan) 3 Oljesticka (motor) 4 Oljefilter (motor) 5 Oljeavtappningsskruv motor 6 Vattenavskiljare 7 Bränslefilter 8 Påfyllningsöppning växellådsolja inkl. avluftning 9 Oljetappning fördelningslåda 10 Oljesynglas fördelningslåda 11 Oljeavtappningsplugg pump 12 Oljesynglas pump 13 Oljesticka (pump) 14 Säkerhetsblock brännare 15 Frostskyddsspolventil 16 Tryckkontakt 17 Överströmningsventil 18 Rengöringsmedelsingång 19 Pumpförfilter 20 Kontrollskåra 21 Bränslefilter 22 Startmotor 23 Ljusmaskin 24 Smutsutlopp på luftfiltret 25 Luftfilter 26 LuftfilterinsatsSvenska 125 Flödesschema 1 Behållare för frostskyddsmedel 2 Behållare för vätskeavhärdare 3 Vattentillflöde 4 Lågtrycksslangtrumma 5 Vatteningångsfilter 6 Kulventil frostskydd 7 Flottörtank 8 Vattenbristskydd 9 Tilloppskran till vattentankar 10 Vattentank 11 Kulventil för returomkoppling 12 Pumpförfilter 13 Högtryckspump 14 Överströmningsventil 15 Tryckkontakt 16 Backventil 17 Säkerhetsventil 18 Flödesbrytare 19 Genomströmningsvärmare 20 Temperatursensor brännare 21 Högtrycksslangtrumma 22 Högtrycksutlopp 23 Frostskyddsreturflöde 24 Avtappningskran 25 Temperatursensor vatteningång 26 Värmeväxlare 27 Fördelningslåda 28 Dieselmotor 29 Manometer 30 Temperatursensor kylvatten 31 Rengöringsmedelsmagnetventil 32 Doseringsventil för rengöringsmedel 33 Rengöringsmedelsbehållare Display kundtjänst Underhållsintervaller Symbol Typ av kundtjänst Brännarservice Motorservice Pumpservice Spolhandtagsservice Tidpunkt Aktivitet Ansvarig Före varje körning Kontrollera belysningen. Användare Kontrollera däcktrycket och däckens skick. Användare Dagligen Kontrollera oljans skick i högtryckspumpens synglas. Använd inte maskinen om oljan är grumlig. Kontakta kundtjänst. OBSERVERA Risk för skador! Om oljan är mjölkaktig ska Kärcher kundtjänst informeras omgående. Användare Allmän visuell kontroll av maskinen. Användare Kontrollera om högtrycksslangen är skadad. Använd inte skadade högtrycksslangar. Användaren Rengör vatteningångsfiltret. Rengör vid behov. Användare Rengör pumpförfiltret. Rengör vid behov. Användare Kontrollera oljenivån i motorn. Fyll på olja vid behov. Användare Kontrollera oljenivån i fördelningslådan. Fyll på olja vid behov. Användare Kontrollera bränslefiltret i motorn. Underrätta kundtjänst vid behov. Användare Kontrollera vattenavskiljaren i motorn. Underrätta kundtjänst vid behov. Användare Kontrollera kylvätskenivån i expansionskärlet. Fyll vid behov på kylvätska. Användare Kontrollera bränslefiltret, underrätta vid behov kundtjänst. Användare Kontrollera filtret i rengöringsmedelssugslangen. Rengör vid behov. Användare Kontrollera ledningssystemet avseende läckage. Användare En gång efter de första 50 drifttimmarna Kontrollera kilremspänningen på fläkten. Efterspänn vid behov. Användare Byt olja i motorn. Kundtjänst Byt olja i högtryckspumpen. Kundtjänst Var 50:e drifttimme eller var 3:e månad Kontrollera batteriet. Kundtjänst126 Svenska Underhållsarbeten FARA Stäng av nyckelbrytaren och dra ur nyckeln före alla ar- beten på maskinen. FARA Risk för personskador på grund av elektrisk stöt Lägg inga metallföremål på generatorn eller startmo- torn. FARA Explosionsrisk! Risk för personskador och materiella skador Lägg inga verktyg eller liknande på batterier, dvs. på po- lerna och cellförbindning. Undvik under alla omständigheter rökning och öppen eld. Ladda batterierna i utrymmen med god ventilation. Använda endast batterier och laddare som godkänts av Kärcher (originalreservdelar).

1. Låt apparaten svalna.

Rengör vatteningångsfiltret

1. Demontera vatteningångsfiltret och ta ut filterinsat-

2. Rengör filterinsatsen med rent vatten eller tryckluft.

3. Upprepa stegen i omvänd ordning för att sätta dit fil-

tret igen. Rengöra pumpförfiltret

1. Gör maskinen trycklös.

2. Demontera pumpförfiltret och ta ut filterinsatsen.

3. Rengör filterinsatsen med rent vatten eller tryckluft.

4. Upprepa stegen i omvänd ordning för att sätta dit fil-

tret igen. Rengöra rengöringsmedelssugslangen

3. Rengör filtret i vatten och sätt tillbaka det.

Kontrollera motorns oljenivå och fylla på motorolja Hänvisning Påfyllningsmängden mellan MIN- och MAX-markering- en på oljestickan uppgår till 1,6 liter.

1. Dra ut oljestickan, torka av den och skjut tillbaka

2. Dra ut oljestickan igen och kontrollera oljenivån.

Oljenivån är korrekt när den ligger inom markering- arna på oljestickan.

3. Ligger oljenivån under markeringen på oljestickan,

öppna locket till påfyllningsöppningen och fyll på färsk motorolja.

4. Vänta fem minuter tills motoroljan har samlats upp i

5. Kontrollera oljenivån enligt beskrivningen ovan.

6. Upprepa tills oljenivån befinner sig inom markering-

7. Efter kontrollen, skjut tillbaka oljestickan och stäng

locket till påfyllningsöppningen. Hänvisning Luftbubblorna måste kunna komma ut. Oljesorter, se Tekniska data. Kontrollera fördelningslådans oljenivå och fyll på växellådsolja

1. Kontrollera oljenivån i fördelningslådans oljesyng-

las. Oljenivån är korrekt om den är i mitten på oljesyng- laset.

2. Ligger oljenivån under mitten på oljesynglaset, öpp-

na locket till påfyllningsöppningen och fyll på ny väx- ellådsolja.

3. Stäng påfyllningsöppningen

Hänvisning Luftbubblorna måste kunna komma ut. Oljesorter, se Tekniska data. Kontrollera oljenivån på högtryckspumpens oljesticka och fyll på olja

1. Skruva ut oljestickan, torka av den och skjut tillbaka

2. Skruva ut oljestickan igen och kontrollera oljenivån.

Oljenivån är korrekt när den ligger inom markering- arna på oljestickan.

3. Ligger oljenivån under markeringen på oljestickan,

fyll på färsk motorolja.

4. Skruva in oljestickan.

Hänvisning Luftbubblor måste kunna komma ut. Oljesorter, se Tekniska data. Kontrollera och fylla på kylvätska 몇 FÖRSIKTIGHET Skadliga ämnen kan uppstå. Observera vilken typ av frostskyddsmedel som an- vänds. Blandningen kan förorsaka en kemisk reaktion. Blanda inte olika typer av frostskyddsmedel. 몇 VARNING Risk för att motorn överhettas Om kylvätska saknas kan motorn överhettas. Stäng omedelbart av motorn och låt den svalna. 몇 VARNING Risk för att motorn överhettas Om kylvätska saknas kan motorn överhettas. Är motorn så kraftigt överhettad att vattenånga tränger ut, stäng av motorn och håll ett ordentligt säkerhetsav- stånd tills trycket har minskat. OBSERVERA Risk för skållning på grund av motorkylvatten Expansionskärlet är under tryck. Öppna aldrig locket till expansionskärlet för motorkyl- vatten vid driftstemperatur.

1. Öppna locket på expansionskärlet för motorkyl-

vatten, fyll på färskt, rent vatten och lämpligt frost- skyddsmedel upp till Max-markeringen. Kontrollera/rengöra luftfiltret Hänvisning För grovrengöring av luftfiltret kan du hålla uppsam- lingsbehållaren under smutsutloppet och manövrera smutsutloppet. Hänvisning Kraftigt nedsmutsade eller trasiga filterinsatser måste bytas ut.

1. Lossa fjäderspännbygeln, ta av locket och avlägsna

3. Blås ur filterinsatsen inifrån med tryckluft (max. 2

4. Rengör luftfilterhuset invändigt med en trasa.

5. Sätt in filterinsatsen i luftfilterhuset.

6. Sätt dit locket och fäst det med fjäderspännbygeln.

Kontrollera fläktkilremmen 1 Fästskruvar generator 2 Kilrem 3 Remspänning ca 7–9 mm Hänvisning Om kilremmen inte är tillräckligt spänd kan detta leda till att motorn överhettas eller gör att batteriladdningen inte är tillräcklig.

1. Stäng av motorn och dra ur nyckel ut nyckelbryta-

2. För att testa kilremmens spänning, tryck in remmen

mellan remskivorna med tummen. Var 200:e drifttimme Kontrollera luftfilter resp. luftfilterinsats. Rengör vid behov. Användare Kontrollera kilremspänningen på fläkten. Efterspänn vid behov. Användare Kontrollera att fördelningslådan är tät. Kundtjänst Rengör silen på bränsletankens påfyllningsstuts. Kundtjänst Byt olja i motorn. Kundtjänst Byt ut oljefilterinsatsen på motorn. Kundtjänst Utför underhållsarbeten enligt underhållsschemat. Kundtjänst Var 400:e drifttimme eller en gång om året Byt ut luftfilterinsatsen. Användare Kontrollera bränslefiltret. Byt ut det vid behov. Kundtjänst Utför underhållsarbeten enligt underhållsschemat. Kundtjänst Var 600:e drifttimme eller en gång om året Byt olja i högtryckspumpen. Kundtjänst Var 800:e drifttimme Kontrollera fläktmotorns funktion. Byt vid behov ut glidkontakterna (kolborstar). Användare Var 1000:e drifttimme eller en gång om året. Byt kylvätska. Kundtjänst Var 1000:e drifttimme Byt olja i fördelningslådan. Kundtjänst Byt ut kilremmen på fläkten. Kundtjänst Kontrollera motorns ventilspel. Ställ in vid behov. Auktoriserad Yan- mar-återförsäljare Var 1600:e drifttimme Kontrollera insprutningsmunstyckena på motorn. Rengör vid behov. Auktoriserad Yan- mar-återförsäljare Kontrollera vevhusventilationen på motorn. Rengör vid behov. Auktoriserad Yan- mar-återförsäljare Var 2000:e drifttimme eller vartannat år Byt bränsleslangar på motorn. Auktoriserad Yan- mar-återförsäljare Byt kylsystemslangar på motorn. Auktoriserad Yan- mar-återförsäljare Var 2000:e drifttimme Kontrollera ventiler och ventilsäten på motorns cylinderhuvud. Polera vid behov. Auktoriserad Yan- mar-återförsäljare Gäller endast maskiner med påbyggnadssats ångläge: Minst vart femte år, periodiskt Utför trycktest enligt tillverkarens specifikationer. Kundtjänst Tidpunkt Aktivitet AnsvarigSvenska 127 Hänvisning Kilremmen ska ge efter ca 7–9 mm. Hänvisning De skadade kilremmarna ska bytas ut. Smörj påkörningsbromsen

1. Spruta in fett i båda smörjnipplarna med en vanlig

smörjspruta. 1 Smörjnippel Kontrollera däcktrycket

1. Parkera maskinen på ett jämnt underlag.

2. Anslut däcktrycksprovaren till däckventilen.

3. Kontrollera lufttrycket (se ”Tekniska data”) och jus-

tera om det behövs. Byt hjul FARA Livsfara på grund av passerande trafik Parkera maskinen på en plan yta och bär varselkläder vid reparationsarbeten på allmän väg.

1. Parkera maskinen på en jämn yta.

2. Kontrollera att underlaget är stabilt. Säkra maskinen

ytterligare genom att placera kilar under hjulen.

5. Kontrollera att inga föremål har körts in i däckets slit-

6. Ta bort föremålen.

7. Använd lämpligt, vanligt reparationsmedel för däck

som kan köpas i handeln. Hänvisning Beakta rekommendationerna från respektive tillverkare. Vidarekörning är möjlig om anvisningarna från produkt- tillverkaren följs. Utför däckbyte resp. hjulbyte så snart som möjligt.

8. Placera domkraften vid motsvarande upptagnings-

10. Lyft upp maskinen med domkraften.

13. Sätt på reservhjulet.

14. Lägg an hjulmuttrarna.

15. Sänk ner maskinen med domkraften.

16. Skruva åt hjulmuttrarna korsvis.

Hänvisning Ingen domkraft ingår i leveransen. Hänvisning Använd en lämplig, vanlig domkraft som kan köpas i handeln. Släp

1. Låt en auktoriserad fackverkstad regelbundet kont-

rollera bromssystemet och chassit. Hjälp vid störningar FARA Maskin som startar oavsiktligt Skaderisk, risk för elektriska stötar Ställ nyckelbrytaren på ”0” och dra ur nyckeln före alla arbeten på maskinen. FARA Maskin som startar oavsiktligt, beröring av strömfö- rande delar Skaderisk, risk för elektriska stötar Stäng av maskinen innan arbeten utförs på maskinen. Dra ut nätkontakten. FARA Risk för explosion och kortslutning. Lägg inga verktyg eller dylikt på batteriet. 1 Låt maskinen svalna. Display störning 1 Störningsnummer 2 Motor av (OFF) Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Fel med indikering på displayen Åtdragningsmoment 110–120 Nm Fel Orsak Åtgärd Ansvarig ERROR 1 Laddström Kilremsspänningen på fläkten är för låg. 1. Efterspänn kilremmen på fläkten. Användare Generatorn är defekt. 1. Kontrollera generatorn. Byt ut den vid behov. Kundtjänst Laddströmsövervakningen är defekt. 1. Kontrollera kabeldragning + relä K9. Kundtjänst ERROR 3 Temperatur vatteningång resp. kylvatten Vattentemperaturen i flottörbehållaren är för hög på grund av cirkulationsdrift.

1. Låt vattnet svalna eller tappa av det. Ställ aktive-

ringsspaken till kulventilen för returomkoppling tvärs emot med körriktningen (500 l). Användare Temperatursensorn vatteningång har stängt av maskinen

1. Stäng av maskinen och starta den sedan igen. Om

störningen uppstår flera gånger, kontakta kundservi- ce. Användare Temperatursensorn vatteningång är defekt. 1. Byt ut temperatursensorn. Kundtjänst Kylvätskenivån är för låg. 1. Fyll på kylvätska i expansionskärlet. Användare Kilremsspänningen på fläkten är för låg. 1. Efterspänn kilremmen på fläkten. Användare Temperatursensorn kylvatten på motorn är defekt.

1. Byt ut temperatursensorn. Kundtjänst

ERROR 4 Vattenbrist Extern vattenförsörjning: Vattentillflödestryck- et är för lågt.

1. Kontrollera vattentillflödet. Användaren

Intern vattenförsörjning: Vattentankarna är tomma.

1. Fyll vattentankarna. Användare

Vattenbristsäkringen i flottörbehållaren är de- fekt.

1. Byt ut vattenbristsäkringen. Kundtjänst

Vatteningångsfiltret är smutsigt. 1. Rengör vatteningångsfiltret. Användare Vattenslangen är otät eller böjd. 1. Byt ut vattenslangen. Kundtjänst Flottörventilen i flottörbehållaren är smutsig. 1. Rengör flottörventilen. Kundtjänst Flottörventilen i flottörbehållaren klämmer resp. är defekt.

1. Rengör resp. byt ut flottörventilen. Kundtjänst

ERROR 5 Flödesbrytare/tryckbrytare Flödesbrytaren är defekt. 1. Byt ut flödesbrytaren. Kundtjänst Defekt tryckkontakt. 1. Byt ut tryckbrytaren. Kundtjänst Överströmningsventilen är defekt. 1. Byt ut överströmningsventilen. Kundtjänst Backventilen i överströmningsventilen är de- fekt.

1. Byt ut backventilen. Kundtjänst

Pumpförfiltret är smutsigt. 1. Rengör pumpförfiltret. Användare Ångläge: Systemtrycket är för lågt 1. Öka systemtrycket i små steg genom att vrida handratten på överströmningsenheten medurs. Användare ERROR 6 Bränslesensor Bränsletanken är tom. 1. Fyll på bränsle. Användare Bränslesensorns flottör klämmer. 1. Kontrollera flottör. Kundtjänst Bränslesensorn är defekt. 1. Byt ut bränslesensorn. Kundtjänst128 Svenska Felsökning som inte visas på displayen ERROR 9* Avgastemperatur Avgastemperaturbegränsaren har löst ut och stängt av brännaren.

1. Stäng av maskinen, låt den svalna och starta den

sedan igen. Om störningen uppstår flera gånger, kontakta kundservice. Användare Avgastemperaturbegränsaren är defekt. 1. Byt avgastemperaturbegränsaren. Kundtjänst Brännaren är felinställd. 1. Ställ in brännaren. Kundtjänst Värmeslangen är sotig eller förkalkad. 1. Sota av eller avkalka värmeslangen. Kundtjänst ERROR 10* Temperatur brännare Ren- göringsdrift med kallvatten är möjlig. Temperatursensorn brännare (NTC) har stängt av brännaren.

1. Stäng av maskinen och starta den sedan igen. Om

störningen uppstår flera gånger, kontakta kundservi- ce. Användare Temperatursensor brännare är defekt. 1. Byt ut temperatursensorn. Kundtjänst ERROR 11* Flamsensor (ingen flam- ma) Rengöringsdrift med kallvatten är möjlig. Munstycksstocken är smutsig. 1. Rengör munstycksstocken. Kundtjänst Tändningselektroderna är felaktigt inställda eller nedsmutsade.

1. Ställ in tändningselektroderna korrekt eller rengör

dem. Kundtjänst Flamövervakningens fotocell är defekt. 1. Byt ut fotocellen. Kundtjänst Drivmedelspumpen är defekt. 1. Byt ut bränslepumpen Kundtjänst Bränslemagnetventilen är defekt. 1. Byt ut magnetventilen. Kundtjänst Bränslefiltret är tilltäppt. 1. Byt ut bränslefiltret. Kundtjänst Tändningstransformatorn är defekt. 1. Byt ut tändningstransformatorn. Kundtjänst ERROR 12* Flamsensor (flamman slocknar inte) Rengöringsdrift med kallvatten är möjlig. Flamövervakningens fotocell är defekt. 1. Byt ut fotocellen. Kundtjänst Brännaren är sotig och ”efterglöder”. 1. Låt avsota brännaren. Kundtjänst ERROR 14 Avstängning efter 45 minu- ters kontinuerlig paus Driftsberedskapstiden på 45 minuter har över- skridits.

1. Stäng av maskinen och starta den sedan igen. Användare

ERROR 15 Avstängning efter 45 minu- ters kontinuerlig drift Kontinuerlig drift på 45 minuter har överskri- dits.

1. Stäng av maskinen och starta den sedan igen. Användare

Fel Orsak Åtgärd Ansvarig Fel Orsak Åtgärd Ansvarig Maskinen stannar, displayen slocknar Säkringen har gått. 1. Byt ut säkringen. Användare Ingen strömförsörjning på växelriktaren ge- nom batteriets under- eller överspänning.

1. Kontrollera batteriet, ladda det vid behov. Användare

Växelriktaren är defekt. 1. Byt ut växelriktaren. Kundtjänst Inga visningar på displayen efter start Batteriet är tomt 1. Ladda batteriet. Användare Säkringen har gått. 1. Byt ut säkringen. Användare Frontkåpan är öppen. 1. Stäng frontkåpan. Användare Nödstoppsbrytaren har tryckts. 1. Lås upp nödstoppsbrytaren genom att dra. Användare Ingen strömförsörjning på växelriktaren ge- nom batteriets under- eller överspänning.

1. Kontrollera batteriet, ladda det vid behov. Användare

Växelriktaren är defekt. 1. Byt ut växelriktaren. Kundtjänst Motorn startar inte eller stannar direkt efter start Kontakta kundservice. Arbetstrycket fluktuerar Läckage i högtryckspumpens insugning. 1. Kontrollera ledningssystemet. Kundtjänst Ventilerna är slitna. 1. Byt ut ventilerna. Kundtjänst Brännaren osar/bildar sot Brännaren är felinställd eller smutsig. 1. Ställ in eller rengör brännaren. Kundtjänst Bränslemagnetventilen är defekt, diesel- bränsle droppar efter.

1. Kontrollera magnetventilen, byt ev. ut spole eller

magnetventil. Kundtjänst Brännaren avger vit rök Det finns ingen tändgnista (fastställs via syng- las i brännarskyddet).

1. Kontakta kundservice. Användare

Kondensvatten i munstycksstocken. 1. Kontrollera munstycksstocken. Rengör. Kundtjänst Bränsletrycket är för lågt. 1. Kontrollera bränslepumpen. Kundtjänst Kontrollampa frontkåpa/nödstopp ly- ser Frontkåpan har öppnats under drift. 1. Stäng frontkåpan. Användare Säkerhetsbrytare frontkåpa är defekt. 1. Kontrollera säkerhetsbrytaren. Kundtjänst Nödstoppsbrytaren har tryckts. 1. Lås upp nödstoppsbrytaren genom att dra. Användare) Vatten droppar ut under maskinen Högtryckspumpen är otät. Information: 3 droppar/minut är tillåtet. Låt kundtjänst kontrollera maskinen vid större läckage. Kundtjänst Maskinen bygger inte upp något tryck Munstycket är tilltäppt/urtvättat. 1. Rengör munstyckena. Kundtjänst Motorns driftsvarvtal är för lågt. 1. Kontrollera motorns driftsvarvtal. Kundtjänst Endast HDS 9/50, HDS 13/35 (tillval för HDS 13/20, HDS 17/20): Varvtalsstyrningen är de- fekt.

1. Kontrollera varvtalsstyrningen. Kundtjänst

Säkerhetsventilen är otät. 1. Kontrollera inställningen och montera ny tätning vid behov. Kundtjänst Tilloppsledningarna till pumpen är otäta eller tilltäppta.

1. Kontrollera alla tilloppsledningar till pumpen. Kundtjänst

Högtryckspumpen hackar Tilloppsledningar till pumpen är otäta. Kontrollera alla tilloppsledningar till pumpen. Kundtjänst Endast HDS 13/20, HDS 17/20: Otillräcklig eller ingen matning av ren- göringsmedel Doseringsventilen för rengöringsmedel är stängd eller otät/igentäppt

1. Öppna eller kontrollera/rengör doseringsventilen för

rengöringsmedel. Användare Rengöringsmedelssugslang med filter läcker eller är blockerad

1. Kontrollera/rengör rengöringsmedelssugslangen

med filter. Användare Rengöringsmedelsmagnetventilen är otät el- ler tilltäppt.

1. Kontrollera magnetventilen för rengöringsmedel.

Rengör. Kundtjänst Elektronik eller magnetventilen för rengö- ringsmedel är defekt.

1. Byt elektronik eller magnetventilen för rengörings-

medel. KundtjänstSvenska 129 Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i ser- viceområdet på din lokala Kärcher-webbplats under "Nedladdningar". Tillbehör och reservdelar Hänvisning Om maskinen är ansluten till en eldstad eller om maski- nen inte kan ses rekommenderar vi att du installerar en flamvakt (tillval). Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.524-xxx Typ: 1.999-380.0 Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2000/14/EG 2014/30/EU 2014/68/EU Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-79 EN 1829-1 EN 1829-2 EN ISO 12100 EN 13309: 2010 EN 55012: 2007 + A1: 2009 EN 62233: 2008 Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) HD 9/23 GeTr1 + HD 9/23 DeTr1 Uppmätt: 105 Garanterad: 107 HDS 13/20 DeTr1 Uppmätt: 97 Garanterad: 100 HDS 13/35 DeTr1 + HDS 9/50 DeTr1 Uppmätt: 100 Garanterad: 102 HDS 17/20 DeTr1 Uppmätt: 100 Garanterad: 102 OPTIONAL Produkt: PBS ånga HDS 1000 Typ: 2.013-093.0 Komponenternas kategori

Överensstämmelseförfarande Modul H1 Värmeslinga Bedömning av överensstämmelse modul H1 Styrblock Bedömning av överensstämmelse modul H1 Olika rörledningar Bedömning av överensstämmelse artikel 4, punkt 3 Tillämpade specifikationer: AD 2000 baserat på TRD 801 baserat på Namn på anmält organ: 2014/68/EU TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln Identifieringsnummer 0035 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.01.2023 Överströmningsventilen öppnas/ stängs löpande när handsprutpistolen är öppen Munstycket är igensatt. 1. Rengör munstyckena. Användaren Maskinen är igenkalkad. 1. Avkalka maskinen. Kundtjänst Överströmningsventilen är defekt. 1. Byt ut överströmningsventilen. Kundtjänst Överströmningsventilens omkopplingspunkt har ändrats

1. Ställ in överströmmningsventilen. Kundtjänst

WR-boxens kontrollampa lyser rött Ångläge: Systemtrycket är för högt Minska systemtrycket i små steg genom att vrida handratten på överströmningsenheten moturs. Användare Fel Orsak Åtgärd Ansvarig130 Svenska Tekniska data Orsak till undantag enligt förordning (EU) 2019/1781 bi- laga I avsnitt 2 (12): j) Med förbehåll för tekniska ändringar. HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1 Vattenanslutning Tilloppstemperatur (max.) °C 30 30 30 30 Tilloppsmängd (min.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30) Tilloppstryck (max.) MPa (bar) 0,05-1 (0,5-10) 0,1-1 (1-10) 0,1-1 (1-10) 0,15-1 (1,5-10) Effektdata maskin Transportmängd, vatten l/h (l/min) 500-900 (8,3-15) 650-1300 (10,8- 21,7) 900-1300 (15-21,7) 900-1700 (15-28,3) Vattendrifttryck med standardmunstycke MPa (bar) 15-50 (150-500) 10-35 (100-350) 6-20 (60-200) 6-20 (60-200) Säkerhetsventil för överstigande driftstryck (maximalt) MPa (bar) 64 (640) 44 (440) 24 (240) 24 (240) Flöde ångdrift l/h (l/min) -- -- 460 (7,7) 460 (7,7) Matningsmängd ångdrift desinfektion l/h (l/min) -- -- WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) Drifttryck ångdrift med ångmunstycke (max.) MPa (bar) -- -- 3,2 (32) 3,2 (32) Artikelnummer Ångmunstycke (munstycksstorlek) för ångrengöring -- -- 2.113-026.0 (060) 2.113-026.0 (060) Artikelnummer Ångmunstycke (munstycksstorlek) för desinfektion -- -- WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) Effekt drivmotor kW 15,5 15 9 11 Motorvarvtal 1/min 3100 3300 2700 3300 Batteri V/Ah 12/41 12/41 12/41 12/41 Drifttemperatur för varmt vatten (maximal) °C 30-98 30-98 30-98 30-98 Arbetstemperatur ångdrift °C -- -- 155 155 Transportmängd, rengöringsmedel l/h (l/min) -- -- 0-50 (0-0,8) 0-70 (0-1,2) Brännareffekt kW 65 97 105 105 Bränsleförbrukning (max.) l/h 11,7 15 13,7 14,3 Bränsleförbrukning vid kallvattendrift l/h 5,2 5,1 3,1 3,7 Spolhandtagets rekylkraft N 79 96 72 94 Standardmunstyckets munstycksstorlek 030 051 075 090 Drivmedel Bränsle Diesel Diesel Diesel Diesel Oljemängd fördelningslåda l 0,35 0,35 0,35 0,35 Oljesorter fördelningslåda SAE90 SAE90 SAE90 SAE90 Oljemängd, pump l 1,2 1,2 1,3 1,3 Oljetyp pump 15W40 15W40 15W40 15W40 Mängd motorolja l 3,5 3,5 3,5 3,5 Oljetyp motorolja 15W40 15W40 15W40 15W40 Mått och vikter Längd x bredd x höjd mm 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 Vikt utan bränsle kg 860-1020 860-1020 860-1020 860-1020 Totalvikt inkl. driftsmedel och standardtillbehör kg 1440-1600 1440-1600 1440-1600 1440-1600 Tillåten axellast kg 1600 1600 1600 1600 Tillåten vertikal belastning (max.) kg 1100/1600 100 100 100 Tillåten totalvikt (max.) kg 100 1100/1600 1100/1600 1100/1600 Bränsletank l 100 100 100 100 Vattentank l 500 500 500 500 Kylsystem l5555 Avhärdningsvätska l1111 Frostskyddsmedel l 20 20 20 20 Rengöringsmedelsbehållare l -- -- -- -- Däck Typgodkännande enligt ECE R 30,

108 eller ECE R 109 och dessutom ECE R 117 Typgodkännande enligt ECE R 30,

108 eller ECE R 109 och dessutom ECE R 117 Typgodkännande enligt ECE R 30,

108 eller ECE R 109 och dessutom ECE R 117 Typgodkännande enligt ECE R 30,

108 eller ECE R 109 och dessutom ECE R 117 Däckstorlek 185 R 14 C 185 R 14 C 185 R 14 C 185 R 14 C Belastningsindex 104 104 104 104 Hastighetsindex NNNN Hjulstorlek/fälgform 5,5 J x 14 5,5 J x 14 5,5 J x 14 5,5 J x 14 Pressningsdjup 30 30 30 30 Däcktryck MPa (bar) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) Bromssystem Påskjutsbroms Påskjutsbroms Påskjutsbroms Påskjutsbroms Fastställda värden enligt EN 60335-2-79 Ljudtrycksnivå L

4,24,23,63,3 Hand-arm-vibrationsvärde strålrör m/s

1. Betjen låsen på frontdekselet.

kreft med √ (innstillingsområde 85-105 °C).

2. Hvis oljenivået ligger under midten av oljeseglasset,

peilepinnen, fyll på ny olje.

6. Rul vandslangen på op på slangetromlen.

● Reducér omdrejningstallet:

bet mod uret på 30 bar efter trykmåleren.

ringen på oliemålepinden.

2. Laske tugiratas vända abil alla.
