BRUKSANVISNING RHT25X55R RYOBI

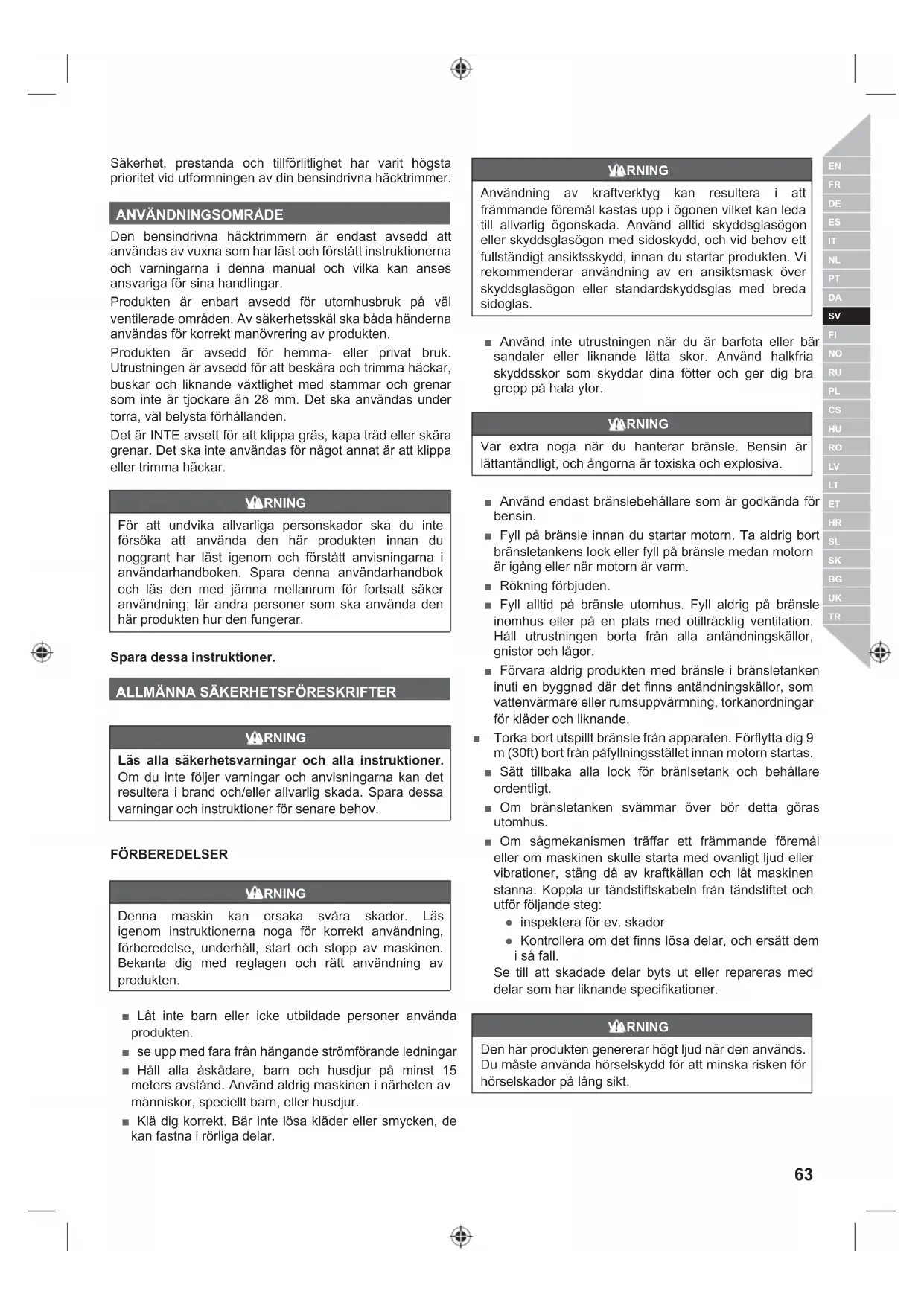

Säkerhet, prestanda och tillförlitlighet har varit högsta prioritet vid utformningen av din bensindrivna häcktrimmer.

ANVÄNDNINGSOMRÅDE

Den bensindrivna häcktrimmern är endast avsedd att användas av vuxna som har läst och förstått instruktionerna och varningarna i denna manual och vilka kan anses ansvariga för sina handlingar.

Produkten är enbart avsedd för utomhusbruk på väl ventilerade områden. Av säkerhetsskäl ska båda händerna användas för korrekt manövrering av produkten.

Produkten är avsedd för hemma- eller privat bruk. Utrustningen är avsedd för att beskära och trimma häckar, buskar och liknande växtlighet med stammar och grenar som inte är tjockare än 28 mm. Det ska användas under torra, väl belysta förhållanden.

Det är INTE avsett för att klippa gräs, kapa träd eller skära grenar. Det ska inte användas för något annat är att klippa eller trimma häckar.

WARNING

För att undvika allvarliga personskador ska du inte försöka att använda den här produkten innan du noggrant har läst igenom och förstått anvisningarna i användarhandboken. Spara denna användarhandbok och läs den med jämna mellanrum för fortsatt säker användning; lär andra personer som ska använda den här produkten hur den fungerar.

Spara dessa instruktioner.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

WARNING

Läs alla säkerhetsvarningar och alla instruktioner. Om du inte följer varningar och anvisningarna kan det resultera i brand och/eller allvarlig skada. Spara dessa varningar och instruktioner för senare behov.

FÖRBEREDELSER

WARNING

Denna maskin kan orsaka svåra skador. Läs igenom instruktionerna noga för korrekt användning, förberedelse, underhåll, start och stopp av maskinen. Bekanta dig med reglagen och rätt användning av produkten.

• Låt inte barn eller icke utbildade personer använda produkten.
  ■ se upp med fara från hängande strömförande ledningar
  Håll alla åskådare, barn och husdjur på minst 15 meters avständ. Använd aldrig maskinen i närheten av människor, speciellt barn, eller husdjur.
• Klä dig korrekt. Bär inte lösa kläder eller smycken, de kan fastna i rörliga delar.

WARNING

Användning av kraftverktyg kan resultera i att främmande föremål kastas upp i ögonen vilket kan leda till allvarlig ögonskada. Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd, och vid behov ett fullständigt ansiktsskydd, innan du startar produkten. Vi rekommenderar användning av en ansiktsmask över skyddsglasögon eller standardskyddsglas med breda sidoglas.

■ Använd inte utrustningen när du är barfota eller bär sandaler eller liknande lätta skor. Använd halkfria skyddsskor som skyddar dina fötter och ger dig bra grepp på hala ytor.

WARNING

Var extra noga när du hanterar bränsle. Bensin är lättantändligt, och ångorna är toxiska och explosiva.

■ Använd endast bränslebehållare som är godkända för bensin.
- Fyll på bränsle innan du startar motorn. Ta aldrig bort bränsletankens lock eller fyll på bränsle medan motorn är igång eller när motorn är varm.
■ Rökning förbjuden.
- Fyll alltid på bränsle utomhus. Fyll aldrig på bränsle inomhus eller på en plats med otillräcklig ventilation. Håll utrustningen borta från alla antändningskällor, gnistor och lågor.
■ Förvara aldrig produkten med bränsle i bränsletanken inuti en byggnad där det finns antändningskällor, som vattenvärmare eller rumsuppvärmning, torkanordningar för kläder och liknande.

Torka bort utspillt bränsle från apparaten. Förflytta dig 9 m (30ft) bort från påfyllningsstället innan motorn startas.

■ Sätt tillbaka alla lock för bränlsetank och behållare ordentligt.
■ Om bränsletanken svämmar över bör detta göras utomhus.

- Om sågmekanismen träffar ett främmande föremål eller om maskinen skulle starta med ovanligt ljud eller vibrationer, stäng då av kraftkällan och låt maskinen stanna. Koppla ur tändstiftskabeln från tändstiftet och utför följande steg:

• inspektera för ev. skador
- Kontrollera om det finns lösa delar, och ersätt dem i så fall.

Se till att skadade delar byts ut eller repareras med delar som har liknande specifikationer.

WARNING

Den här produkten genererar högt ljud när den används. Du måste använda hörselskydd för att minska risken för hörselskador på lång sikt.

WARNING

Använd alltid säkerhetsglasögon eller skyddsglasögon försedda med sidoskydd vid arbete med verktyg. Underlåtenhet att följa denna föreskrift kan leda till att främmande partiklar slungas mot ögonen och framkallar allvarliga ögonskador.

■ Stoppa motorn i en nödsituation: Ställ på/av-brytaren i läget för av (O).

ANVÄNDNING

■ Stanna alltid motorn, koppla från tändstiftslocket från tändstiftet, låt motorn svalna och se till att alla rörliga delar har stannat helt och hålet före:

• Tankning
• justera arbetspositionen eller det bakre handtagets position
• att lämna produkten utan tillsyn
• rengöring av produkten
• byta ut tillbehör
  • ta bort blockeringar
• efter att ha slagit i något skall man kontrollera ev. skador
• kontrollera ev. skador om produkten börjar vibrera onormalt
  • Underhåll

- Starta motorn endast om häcktrimmern befinner sig i en säker arbetsposition. Tillverkaren rekommenderar att produkten placeras på marken, där bladen inte kan komma i kontakt med något, innan motorn startas.

- Vid användning av häcktrimmern, sträck dig inte för långt och stå inte på ett instabilt underlag. Ha alltid ett bra fotfäste och en god balans. Tillverkaren rekommenderar inte användning av stegar eller trappor. Om det ska klippas på högre höjd ska förlängningstillbehör användas.

■ Använd inte maskinen med en skadad eller utsliten skärdel.

■ För att minska brandrisk ska ljuddämparen och motorn hållas fria från skräp, löv och överflödigt smörjmedel.

Se alltid till att alla handtag och skydd sitter på när maskinen används. Försök aldrig att använda en ofullständig produkt eller en produkt som modifierats på ej auktoriserat sätt.

■ Använd alltid båda händerna vid användning av maskiner med två handtag.

■ Bekanta dig med omgivningen och var uppmärksam på faror som du kanske inte upptäcker på grund av oljudet från maskinen.

EXTRA WARNING

Kör inte motorn i slutna utrymmen eftersom farliga koloxidångor kan ansamlas. Kolmonoxid, en färglös, luktfri, och extremt farlig gas kan orsaka medvetslöshet eller död.
■ Använd inte produkten om du är trött, sjuk eller påverkad av alkohol, droger eller medicin.
■ Kontrollera före användning så att reglage och

säkerhetsanordningar fungerar som de ska. Använd inte produkten om "Off"-läget inte stoppar motorn. Låt ett auktoriserat servicecenter byta ut trasiga strömbrytare.

Se över maskinen inför varje användning. Kontrollera lösa fästen, bränsleläckage och liknande. Använd inte enheten om bränsle läcker ut eller om handtag och skydd inte sitter säkert och fungerar felfritt.

Sätt upp här som är längre än till axlarna så att det inte trasslas in i rörliga delar.

■ Använd endast i god belysning. Operatören måste ha god överblick över arbetsområdet för att upptäcka potentiella faror.
■ Rensa upp på arbetsområdet innan arbetet påbörjas. Avlägsna alla främmande föremål som stolpar, metalltråd eller snören som kan skada eller trassla in sig i rörliga delar eller skärenheter.
- Kontrollera hela tiden så att det inte finns personer eller djur i häcken eller busken som ska klippas. Användning av liknande maskiner i närheten ökar risken för både hörselskador och för andra personer i närheten av arbetsområdet.
För att vara säker på att produkten är säker att använda, kontrollera alla muttrar, bultar och skruvar regelbundet för att säkerställa att de är åtdragna ordentligt. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma.

WARNING

När gasreglaget släpps och motorn går på tomgång får inte klipptillbehöret eller -bladet röra sig. Om den fortsätter att röra sig finns risk för allvarlig personskada för användaren. Använd inte maskinen. Lämna den till auktoriserat servicecenter för åtgård.

■ Rör inte vid omgivningen runt ljuddämpare eller motorn, dessa delar blir heta när apparaten används.
- Ändra inte produkten på något sätt.
■ Tvinga inte in häcktrimmern igenom grova buskar. Detta kan orsaka att knivbladen fastnar och saktar ned. Om knivarna saktar ned, reducera hastigheten
Försök inte klippa stammar eller grenar som är tjockare än 28 mm, eller de som uppenbarligen är för grova för att få in i skärbladet. Använd en ej motordriven handsåg för att kapa grova stammar.
Se till att hålla en motor och ljuddämpare som är i drift - eller som fortfarande är varm - på behörigt avständ från brännbara material för att reducera brandrisken.

• Stoppa maskinen och låt den svalna före transport eller förvaring.
  ■ Ta bort allt främmande material från produkten.
  ■ Täck bladet med bladskyddet (skidan).
• Töm ut allt bränsle från tanken i en behållare som är godkänd för bensin. Kom ihåg att sätta tillbaka bränsletankens lock och dra åt det ordentligt.
  Kör motorn tills den stannar. Detta avlägsnar allt bränsle

som kan förstöras och lämna lacker och gummiämnen i bränslesystemet.

■ Förvara produkten på en sval, torr och väl ventilerad plats som är oätkomlig för barn och befinner sig på tillbörligt avständ från antändningskällor.
■ Förvara på avständ från frätande medel, t.ex. trädgårdskemikalier och vägsalt.
■ Förvara den inte utomhus.
- Vid transport ska produkten säkras mot rörelser eller fallande för att förhindra personskador eller att produkten skadas.
Bär eller transportera aldrig produkten när den är igång.
■ Följ alla lagar och förordningar beträffande säker förvaring och hantering av bensin.

Korttidsförvaring (mindre än en månad)

■ Stanna motorn och låt den svalna innan förvaring.
■ Täck bladet med bladskyddet (skidan).
Förvara produkten på en sval, torr och väl ventilerad plats som är oåtkomlig för barn och befinner sig på tillbörligt avständ från antändningskällor.
■ Förvara på avständ från frätande medel, t.ex. trädgårdskemikalier och vägsalt.
■ Förvara den inte utomhus.

UNDERHÅLL

WARNING

Att serva produkten kräver extrem försiktighet och kunskap och bör endast utföras av en kvalificerad servicetekniker. Vid service och för reparation ska produkten lämnas in hos närmaste auktoriserade servicecenter. Använd endast identiska utbytesdelar när produkten servas.

WARNING

Bladen är vassa. Vid hantering av klingan ska du använda halkfria, grova skyddshandskar. Placera inte händer eller fingrar mellan bladen eller på något ställe där de kan klämmas eller skäras. Vidrör aldrig bladen eller utför service på produkten medan tändstiftets ledning är ansluten.

WARNING

Låt aldrig bromsvätska, bensin, bensinbaserade produkter, penetrerande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plast vilket kan orsaka allvarlig personskada.

WARNING

Försök inte att modifiera denna produkt eller skapa tillbehör till den som inte är rekommenderade för denna produkt. Sådana modifikationer anses som felanvändning och det kan resultera i en farlig situation som kan leda till allvarlig personskada.

■ Du kan göra de justeringar och reparationer som beskrivs i den här manualen. För alla andra reparationer ska godkänt servicecenter kontaktas.
- Konsekvenser av eftersatt underhåll kan vara alltför mycket kolavlagringar som ger försämrad prestanda och utsläpp av svarta oljerester från ljuddämparen.
■ Efter varje användning ska produktens yttre och handtag rengöras med en torr, mjuk trasa.
■ Efter varje användning ska skräp rensas bort från bladen med en styv borste, rostskyddsmedel appliceras och bladskyddet fästas på nytt. Tillverkaren rekommenderar användning av rostskyddsmedel i sprayform för jämn fördelning och mindre skaderisk vid kontakt med bladen. Information om lämpligt rostskyddsspray finns hos auktoriserat servicecenter.
- Om du vill smörja bladen före användning ska samma metod användas.
För att vara säker på att produkten är säker att använda, kontrollera alla muttrar, bultar och skruvar regelbundet för att säkerställa att de är åtdragna ordentligt. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma.

BYTA UT BLADEN

Inspektera knivbladenregelbundet avseende skador och slitage. Om blad har skadats måste de repareras på korrekt sätt eller bytas ut på en auktoriserad serviceverkstad.

RENSA BLOCKERADE RÖR

■ Stoppa motorn och vänta tills alla rörliga delar har stannat.
■ Koppla ur tändkabeln.
- Bladen är vassa. Använd kraftiga skyddshandskar vid arbete nära bladen.
■ Ta försiktigt bort blockeringar eller skräp från området runt bladen eller andra rörliga delar.

KVARSTÄENDE RISKER

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppkomma under bruk och användaren ska vara extra uppmärksam för att undvika följande:

■ Skador orsakade av kontakt med skärbladen
– Se till att bladskydden sitter på när produkten inte används. Håll alltid händer och fötter på säkert avständ från bladen.

- Använd alltid rätt verktyg för arbetet, håll ordentligt i handtagen och begränsa arbetstid och exponering. Se avsnittet "Riskminskning" i denna manual.

■ Hörselskada orsakad av oljud.

– Använd hörselskydd och begränsa exponeringen.

- Ögonskador på grund av kringkastade föremål.

– Använd alltid lämpligt ögonskydd.

■ Skador genom fallande föremål.

- Skyddshjälm ska användas på platser där det finns risk för fallande föremål.

RISKMINSKNING

Det fi nns rapporter om att vibrationer från handhållna verktyg kan bidra till ett tillständ som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det fi nns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

• Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla händer och handleder varma under användning. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
• Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
  ■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

LÄR KÄNNA PRODUKTEN

Se sida 191.

1. Glidreglage för choke
2. Primergummi
3. Skyddskåpa
4. Främre handtag
5. Tändstiftshuva
6. Startgrepp
7. Blad
8. Luftfilterlock
9. Knapp på ventilationskåpan
10. Tanklock
11. Låsutlösare för roterande handtag
12. Avtryckare med hastighetsreglage
13. Det roterande handtaget
14. Gasreglagets spärr
15. Av/på-knapp
16. Svärdslida

För att minska risken för skador måste användaren läsa, och förstå användningsmanualen innan han eller hon använder produkten.

Använd hörselskydd

Bär ögonskydd

Håll alltid häcktrimmern med båda händerna när du använder den.

Används halkfria, grova skyddshandskar.

För att undvika allvarlig personskada ska inte skärbladen vidröras.

Se upp med kringkastade eller fl ygande föremål. Håll alla åskådare, barn och husdjur på minst 15 meters avständ från arbetsområdet.

Använd blyfri bensin avsedd för bilar med ett oktanvärde på 91 ([R+M]/2) eller mer.

Använd en syntetisk tvåtaktsolja för motorer med luftkylning.

Blanda bränsle och smörjmedel för tvåtaktsmotorer noggrant innan du fyller på bränsle.

För att minska risken för skador ska kontakt med varma ytor undvikas.

Tryck på primerknappen 10 gånger.

Ställ in chokespaken i "FULL"-läge.

Ställ in chokespaken i "HALF"-läge.

Ställ chokespaken i "RUN"-läge.

Låt produkten gå på tomgång 10 sekunder.

Dra i startsnöret tills motorn startar.

Sätt switchen i "l"-läget innan du försöker starta den.

Start av kall motor

Start av varm motor

För att rotera det vridbara handtaget, dra i spärren för utlösning av handtagsvridning. Vrid handtaget åt höger eller vänster och släpp spärren för utlösning av handtagsvridning. Fortsätt rotera det vridbara handtaget tills det läser i en position på 45° eller 90°.

Tryck på avtryckarlåset och gasavtryckaren.

Detta verktyg uppfyller alla standarder i de EU-länder där det kan köpas.

EurAsian överensstämmelsesymbol

Ukrainskt märke för överensstämmelse

Garanterad ljudnivå är 105 dB

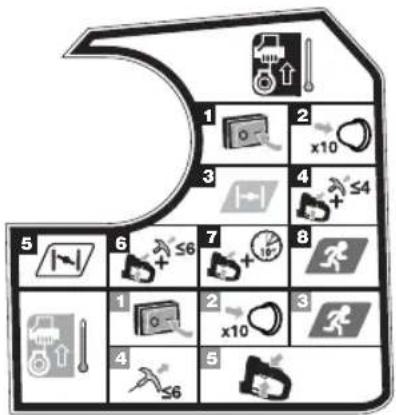

1 2 x10 3 4 ≤4 5 6 ≤6 7 8 1 2 x10 3 4 ≤6 5

NOTERA: Placea trimmern på plan mark och se till att inga föremål eller hinder fi nns i omgivningen som skulle kunna komma i kontakt med knivbladen.

För att starta en kall motor:

1. Ställ in på/av-brytaren på läget "I".
2. Tryck på primerknappen 10 gånger.
   NOTERA: Efter det 7:e trycket ska bränsle vara synligt i primerknappen. Om inte, fortsätt att trycka tills bränsle är synligt.
3. Ställ in choke-spaken på läget H.
4. Tryck på avtryckarlåset och gasavtryckaren. Dra i startgreppet tills motorn försöker starta. Dra inte i startsnöret mer än 4 gånger.
5. Ställ in choke-spaken på läget

6. Tryck på avtryckarlåset och gasavtryckaren. Dra i startsnöret tills motorn startar. Dra inte i startsnöret mer än 6 gånger.

7. Tryck på avtryckarlåset och gasavtryckaren. Låt produkten gå på tomgång 10 sekunder.

8. Ställ in choke-spaken på läget

För att starta en varm motor:

1. Ställ in på/av-brytaren på läget "l".
2. Tryck på primerknappen 10 gånger.

NOTERA: Efter det 7:e trycket ska bränsle vara synligt i primerknappen. Om inte, fortsätt att trycka tills bränsle är synligt.

1. Ställ in choke-spaken på läget
2. Håll och kläm fast det vridbara handtaget, gasen och spärren för gasen ordentligt med vänster hand. Dra i startsnöret tills motorn startar. Dra inte i startsnöret mer än 6 gånger.
3. Tryck på avtryckarlåset och gasavtryckaren.

SYMBOLER I MANUALEN

Delar och utrustning säljs separat

Notera

Varning

Rök inte när du blandar bränsle eller fyller på bränsletanken.

Brandrisk.

För att stoppa produkten, tryck ned och håll in I/O-brytaren i positionen "O".

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Indikerar en överhängande farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

WARNING

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada.

PÄMINNELSE

Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i mindre eller medelstora skador.

PÅMINNELSE

Utan säkerhetssymbol

Visar på en situation som kan orsaka skada på egendom.

UNDERHÅLLSSCHEMA

	Före varje användning	Efter 1:a månaden eller 20 timmars drift	Var 3:e månad eller 50 timmars drift	Var 6:e månad eller 100 timmars drift	Varje år eller efter 300 timmars drift
Kontrollera motorsmörjmedel	■
Byt motorsmörjmedel		■		■
Kontrollera luftfi Iter	■
Rengör luftfi Itret.			■
Byta luftfi Iter					■
Kontrollera/justera tändstift				■
By tut bränslefi Iter					■
Kontrollera/Justera tomgångsvarvtalet					■
Rengör gnistfångaren.			■
Ersätt med en ny gnistfångare.					■
Kontrollera /Justera ventilspel ^1					■
Rengör bränsletank och filter ^1				■
Kontrollera bränsleslangen	■
Inspektera bränslefiltret	■
By tut bränslefilter					■
Kontrollera alla slangkopplingar	■
Inspektera bränsletankens ångventil (om sådan finns)	■
Inspektera kolbehållare (endast modeller med förgasare)	■

1. Dessa poster bör endast utföras av en auktoriserad serviceverkstad.

ANVISNINGAR:

■ Underhåll bör utföras oftare när produkten används i dammiga områden.
När produkten har uppnätt de maximala driftsiffror som anges i tabellen skall underhåll fortfarande utföras i enlighet med de tids- eller timintervall som anges i denna bruksanvisning.

FELSÖKNING
Problem Möjlig orsak Lösning

Motorn startar inte.	Ingen gnista.	Kontroller om en gnista finns. Avlägsna tändstiftet.Sätt tillbaka tändstiftslocket och placera tändstiftetpå metallcylindern. Dra i startarvajern ochkontrollera om det fi nns en gnista vid tändstiftets spets. Om ingen gnista fi nns, upprepa testet med ett nytt tändstift.
	Ingen bensin Tryck på påfyllningsblåsan till blåsan fylls medbränsle. Om blåsan inte fylls är det primära bränsleförsörjningssystemet blockerat. Kontakta en serviceagent. Om påfyllningsblåsan fylls kan motorn ha översvämmats, fortsätt till nästa punkt.
	Motorn har flödats för mycket.	Dra i starchandtaget 3 gånger med choke-spaken i läget. Om motorn inte startar, ställ choke-spaken i läget och upprepa den normala startproceduren. Upprepa med ett nytt tändstift, om motorn inte startar.
	Startrepet är för trägt. Kontakta en serviceagent.
Motorn startar men vill inte accelerera.	Motorn behöver ungefär tre minuter för uppvärmning.	Låt motorn värmas upp helt och hålllet. Om motorn inte accelererar efter tre minuter, kontakta en distributör med service.
Motorn startar men kan bara köras vid högt varvtal med halv choke.	Förgasaren behöver ställas in. Kontakta en serviceagent.
Motorn när inte full hastighet och avger stora mängder rök	Smörjning-/bränsleblandningen är felaktig.	Använd nytt bränsle och korrekt blandning med tvåtaktsolja.
	Luftfiltret är smutsigt.	Rengör luftfiltret. Se Rengör luftfiltret i Underhållssektionen i denna manual.
	Gnistfångaren är smutsig. Kontakta en serviceagent.
Motorn startar, körs och accelererar men går inte på tomgång.	Tomgångsskruven på karburatorn behöver justeras.	Kontakta en serviceagent.

Hold alltid hekksaksen med begge hender när den brukes.

Bruk kraftige, sklisikre hansker.
