HASZNÁLATI ÚTMUTATÓ RHT25X55R RYOBI

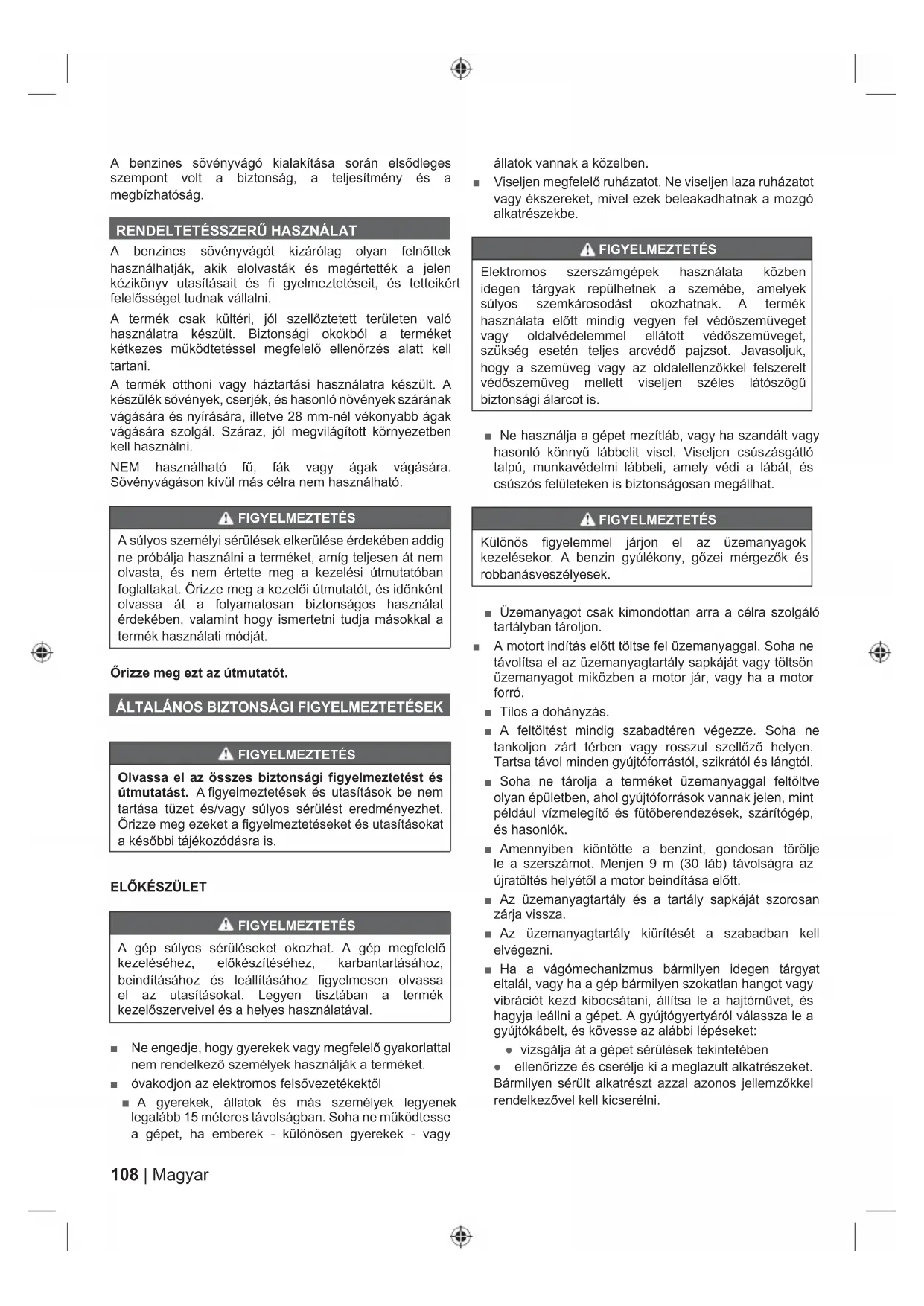

A benzines sövényvágó kialakítása során elsődleges szempont volt a biztonság, a teljesítmény és a megbízhatóság.

RENDELTETÉSSZERÜ HASZNÁLAT

A benzines sövényvágót kizárólag olyan felnőttek használhatják, akik elolvasták és megértették a jelen kézikönyv utasításait és fi gyelmeztetéseit, és tetteikért felelősséget tudnak vállalni.

A termék csak kültéri, jól szellőztetett területen való használatra készült. Biztonsági okokból a terméket kétkezes működtetéssel megfelelő ellenőrzés alatt kell tartani.

A termék otthoni vagy háztartási használatra készült. A készülék sövények, cserjék, és hasonló növények szárának vágására és nyírására, illetve 28 mm-nél vékonyabb ágak vágására szolgál. Száraz, jól megvilágított környezetben kell használni.

NEM használható fű, fák vagy ágak vágására. Sövényvágáson kívül más célra nem használható.

FIGYELMEZTETÉS

A súlyos személyi sérülések elkerülése érdekében addig ne próbálja használni a terméket, amíg teljesen át nem olvasta, és nem értette meg a kezelési útmutatóban foglaltakat. Órizze meg a kezelői útmutatót, és időnként olvassa át a folyamatosan biztonságos használat érdekében, valamint hogy ismertetni tudja másokkal a termék használati módját.

Örizze meg ezt az útmutatót.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést és útmutatást. A figyelmeztetések és utasítások be nem tartása tüzet és/vagy súlyos sérülést eredményezhet. Örizze meg ezeket a figyelmeztetéseket és utasításokat a későbbi tájékozódásra is.

ELŐKÉSZÜLET

FIGYELMEZTETÉS

A gép súlyos sérüléseket okozhat. A gép megfelelő kezeléséhez, előkészítéséhez, karbantartásához, beindításához és leállításához figyelmesen olvassa el az utasításokat. Legyen tisztában a termék kezelőszerveivel és a helyes használatával.

■ Ne engedje, hogy gyerekek vagy megfelelő gyakorlattal nem rendelkező személyek használják a terméket.
- óvakodjon az elektromos felsővezetékektől
A gyerekek, állatok és más személyek legyenek legalább 15 méteres távolságban. Soha ne működtesse a gépet, ha emberek - különösen gyerekek - vagy

állatok vannak a közelben.

■ Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket, mivel ezek beleakadhatnak a mozgó alkatrészekbe.

FIGYELMEZTETÉS

Elektromos szerszámgépek használata közben idegen tárgyak repülhetnek a szemébe, amelyek súlyos szemkárosodást okozhatnak. A termék használata előtt mindig vegyen fel védőszemüveget vagy oldalvédelemmel ellátott védőszemüveget, szükség esetén teljes arcvédő pajzso. Javasoljuk, hogy a szemüveg vagy az oldalellenzókkel felszerelt védőszemüveg mellett viseljen széles látószögű biztonsági álarcot is.

■ Ne használja a gépet mezítláb, vagy ha szandált vagy hasonló könnyű lábbelit visel. Viseljen csúszásgátló talpú, munkavédelmi lábbeli, amely védi a lábát, és csúszós felületeken is biztonságosan megállhat.

FIGYELMEZTETÉS

Különös figyelemmel járjon el az üzemanyagok kezelésekor. A benzin gyúlékony, gözei mérgezők és robbanásveszélyesek.

• Üzemanyagot csak kimondottan arra a célra szolgáló tartályban tároljon.
  A motort indítás előtt töltse fel üzemanyaggal. Soha ne távolítsa el az üzemanyagtartály sapkáját vagy töltsön üzemanyagot miközben a motor jár, vagy ha a motor forró.
• Tilos a dohányzás.
  A feltöltést mindig szabadtéren végezze. Soha ne tankoljon zárt térben vagy rosszul szellőző helyen. Tartsa távol minden gyújtóforrástól, szikrától és lángtól.
  ■ Soha ne tárolja a terméket üzemanyaggal feltöltve olyan épületben, ahol gyújtóforrások vannak jelen, mint például vízmelegítő és fütöberendezések, szárítógép, és hasonlók.
  ■ Amennyiben kiöntötte a benzint, gondosan törölje le a szerszámot. Menjen 9 m (30 láb) távolságra az újratöltés helyétől a motor beindítása előtt.
  ■ Az üzemanyagtartály és a tartály sapkáját szorosan zárja vissza.
• Az üzemanyagtartály kiürítését a szabadban kell elvégezni.
  ■ Ha a vágómechanizmus bármilyen idegen tárgyat eltalál, vagy ha a gép bármilyen szokatlan hangot vagy vibrációt kezd kibocsátani, állítsa le a hajtómüvet, és hagyja leállni a gépet. A gyújtógyertyáról válassza le a gyújtókábelt, és kövesse az alábbi lépéseket:
• vizsgálja át a gépet sérülések tekintetében
• ellenőrizze és cserélje ki a meglazult alkatrészeket. Bármilyen sérült alkatrészt azzal azonos jellemzökkel rendelkezővel kell kicserélni.

FIGYELMEZTETÉS

A termék működés közben hangos. Viseljen fülvédőt a hosszú távú halláskárosodás kockázatának csökkentésére.

FIGYELMEZTETÉS

Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor valamilyen szerszámot használ. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test kerülhet és ez súlyos szemsérülést okozhat.

A motor leállítása vészhelyzetben: A főkapcsolót állítsa O helyzetbe.

HASZNÁLAT

■ Mindig állítsa le a motort, húzza le a gyújtógyertya pipát a gyújtógyertyáról, hagyja lehűlni, és ellenőrizze, hogy minden mozgó alkatrész teljesen leállt mielőtt:

• A tartály feltöltése
- a munkahelyzet, vagy a hátsó fogantyú pozíciójának beállítása
- a termék felügyelet nélkül hagyása

• a termék tisztítása

• a tartozékok cseréje

- dugulások elhárítása

- egy tárgy eltalálása után vizsgálja meg, hogy nincsenek-e rajta sérülések

- Ellenőrizze, hogy a termék nem sérült-e meg, ha a vágó túlzottan vibrálni kezd

- karbantartás végrehajtása

Csak akkor indítsa el a motort, ha a sövényvágó biztonságos munkahelyzetben van. A gyártó azt javasolja, hogy a motor beindítása előtt helyezze a terméket a földre, ahol a kések nem érnek hozzá semmihez.

A sövényvágó használat közben ne nyúljon ki túlságosan messzire vagy ne álljon instabil emelvényen. Mindig tartson megfelelő testtartást és egyensülyt. A gyártó nem javasolja fellépők vagy létrák használatát. Ha a magasban kell vágni, használjon nagyobb hatótávolságú gépet.

■ Ne használja a gépet sérült vagy túlságosan elhasználódott vágóeszközzel.

A tűzveszély csökkentése érdekében a motoron és a hangtompítón ne legyen hulladék, levél vagy túl sok kenőzsír.

A gép használatakor mindig ügyeljen rá, hogy minden fogantyú és védöburkolat fel legyen szerelve. Soha ne használjon hiányosan, vagy olyan terméket, melyen jogosulatlan módosítást hajtottak végre.

■ A két fogantyúval felszerelt gépeket mindig mindkét kezét használva üzemeltesse.

■ Mindig figyeljen a környezetére és legyen éber a lehetséges veszélyekre, amelyeket esetleg nem érzékel a gép zaja miatt.

TOVÁBBI FIGYELMEZTETÉS

■ Ne működtesse a motort olyan zárt területen, ahol veszélyes szén-monoxid gázok gyülhetnek össze. A szén-monoxid, egy színtelen, szagtalan, rendkívül veszélyes gáz eszméletvesztést vagy halált okozhat.

■ Ne használja a terméket, ha fáradt, beteg vagy alkohol, gyógyszerek, illetve más tudatmódosítók hatása alatt áll.

■ Minden használat előtt ellenőrizze, hogy az összes kezelőszerv és biztonsági eszköz megfelelően működik. Ne használja a gépet, ha a főkapcsoló nem állítja le a motort. A hibás kapcsolókat egy hivatalos szervizközpontban ki kell cseréltetni.

■ Minden használat előtt vizsgálja át a gépet. Ellenőrizze a meglazult alkatrészeket, az üzemanyag-szivárgást stb. Ne használja, ha az üzemanyag szivárog, vagy ha a fogantyúk és a védőelemek nem biztonságosak vagy nem teljesen működőképesek.

■ Ha hosszú a haja, azt a vállvonal felett rögzítse, nehogy beakadjon valamilyen mozgó alkatrészbe.

■ Ne használja a gépet gyenge megvilágítás esetén. A kezelőnek tiszta rálátással kell rendelkeznie a munkaterületre, hogy azonosíthassa a potenciális veszélyeket.

A használat előtt tisztítsa meg a munkaterületet. Távolítsa el az összes idegen tárgyat, mint karókat, drótokat, vagy zsinórokat, amelyek károsíthatják vagy belegabalyodhatnak a mozgó alkatrészekbe vagy vágóeszközbe.

- Személyek vagy állatok tekintetében folyamatosan ellenőrizze a vágandó sövény mögötti és melletti részt. Hasonló gépek egymás közelében történő használata növeli a halláskárosodás veszélyét, valamint annak veszélyét, hogy más személyek lépnek be az Ön munkaterületére.

Gyakori időközönként ellenőrizze a csavaranyák, csavarok és fejescsavarok megfelelő meghúzását, hogy a termék biztonságos üzemi állapotban legyen. A sérült alkatrészeket egy hivatalos szervizközpontban kell megjavíttatni vagy kicseréltetni.

EIGYELMEZTETÉS

A gázkioldó felengedésekor, amikor a motor alapjárati fordulatszámon működik, a vágóeszköznek vagy a késnek nem szabad mozognia. Ha mégis mozog, fennáll a kezelő súlyos sérülésének veszélye. Ne használja a gépet. A szakszerű beállításhoz vigye a hivatalos szervizközpontba.

■ Ne érjen a gép hangtompítója vagy a motor körüli területekhez, mert ezek a részek működés közben felforrósodnak.
■ Ne alakítsa át a terméket semmilyen módon.

Sürű bokrokon soha ne eröltesse a sövényvágót. Ez a kések beakadását és a lelassulását okozhatja. Ha a kés lelassult, csökkentse a haladási sebességét.

■ Ne próbáljon olyan ágakat vagy tüskéket elvágni, amelyek vastagabbak 28 mm-nél, és olyanokat

sem, amiket nem lehet „megetetni” a vágókéssel. A vastagabb ágakat egy kézifűrész vagy ágazófűrész segítségével vágja le.

- Biztosítsa, hogy az üzemelő vagy forró motor és a hangtompító éghető anyagoktól távol legyen, ezzel csökkenti a tűzveszélyt.

SZÁLLÍTÁS ÉS TÁROLÁS

■ Szállítás és tárolás előtt állítsa le és hagyja lehülni a gépet.

■ Minden idegen anyagtól tisztítsa meg a terméket.

■ Burkolja a kést a késvédővel (hüvely).

- Öntse az üzemanyagtartályban található összes benzint egy homologizált benzines marmonkannába. Ne feledje helyesen visszarakni és meghúzni az üzemanyagsapkát.

Járassa a motort, amíg le nem áll. Így eltávolítja az összes üzemanyagot, ami egy idő után beszáradna és lakk, illetve ragacsréteget hagyna maga után az üzemanyagrendszerben.

A terméket hüvös, száraz és jól szellőző helyen tárolja, amely a gyerekek számára nem hozzáférhető, és távol van a gyújtóforrásoktól.

■ Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók.

■ Ne tárolja a szabadban.

■ Szállításkor rögzítse a terméket elmozdulás és leesés ellen, hogy elkerülje a sérüléseket és a termék sérülését.

■ Ne szállítsa a terméket működő állapotban.

- Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő országos és helyi rendeleteket.

Rövidtávú tárolás (kevesebb mint 1 hónap)

■ Tárolás előtt állítsa le a motort és várjon, míg lehül.

■ Burkolja a kést a késvédővel (hüvely).

A terméket hűvös, száraz és jól szellőző helyen tárolja, amely a gyerekek számára nem hozzáférhető, és távol van a gyújtóforrásoktól.

■ Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók.

■ Ne tárolja a szabadban.

KARBANTARTÁS

FIGYELMEZTETÉS

szervizelés különös figyelmet és hozzáértést igényel, és csak szakképzett szerelő végezheti el. Javasoljuk, hogy a szervizeléskor a terméket vigye a legközelebbi hivatalos szervizközpontba javítás céljából. Szervizeléskor csak azonos cserealkatrészeket használjon.

FIGYELMEZTETÉS

A kések élesek. A késszerelvény kezelésekor viseljen csúszásmentes, nehéz igénybevételre tervezett védőkesztyűt. Az ujjait vagy a kezét ne tegye a kések közé vagy bármilyen más pozícióba, ahol becsípődhetnek vagy levághatja azokat. Soha ne érjen a késekhez vagy javítsa a terméket, ha gyújtógyertya kábel csatlakoztatva van.

FIGYELMEZTETÉS

A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal stb. A vegyszerek károsíthatják, gyengíthetik vagy tönkretehetik a műanyagot, ami súlyos személyi sérülést eredményezhet.

FIGYELMEZTETÉS

Ne próbálja módosítani a terméket vagy olyan kiegészítőket előállítani, amelyeknek a termékkel való használata nem javasolt. Az ilyen módosítás vagy megváltoztatás helytelen használatnak minősül és veszélyes körülményeket eredményezhet, amelyek komoly személyi sérüléshez vezethetnek.

A használati útmutatóban leírt beállításokat és javításokat Ön is elvégezheti. Az egyéb javításokhoz vegye fel a kapcsolatot a hivatalos szervizzel.

A helytelen karbantartás következményeként fellépő túlzott koromlerakódás teljesítménycsökkenést eredményezhet, és fekete olajmaradék csöpöghet a hangtompítóból.

■ Minden egyes használat után egy puha, száraz ruhával tisztítsa meg a termék házát és fogantyúit.

Egy kemény kefével minden használat után tisztítsa meg a kést a hulladékoktól, majd a késvédő felszerelése előtt kenjen rá rozsdásodásgátlót. A gyártó azt javasolja, hogy permetezhető rozsdásodásgátlót és kenőanyagot vigyen fel egyenletes rétegben, mert azzal meggátolhatja a késsel való érintkezés miatti személyi sérüléseket. A megfelelő permetezhető termékről kérdezze a helyi hivatalos szervizközpontot.

A fenti módszert követve használat előtt is felvihet kenőanyagot a késekre.

Gyakori időközönként ellenörizze a csavaranyák, csavarok és fejescsavarok megfelelő meghúzását, hogy a termék biztonságos üzemi állapotban legyen. A sérült alkatrészeket egy hivatalos szervizközpontban kell megjavíttatni vagy kicseréltetni.

A KÉSEK CSERÉJE

■ Rendszeresen ellenőrizze a késeket, sérülést és elhasználódást keresve. Ha valamelyik kés megsérült, hivatalos szervizközpontban kell kicserélni vagy megjavítani.

ELTÖMÖDÉS MEGSZÜNTETÉSE

• Állítsa le a motort és várja meg, amíg minden mozgó alkatrész megáll.
  ■ Vegye le a gyújtáskábelt.
  A kések élesek. Viseljen strapabíró munkakesztyüt, ha a kések mellett dolgozik.
• Óvatosan távolítsa el a dugulást vagy törmeléket a kések vagy más mozgó alkatrészek körül.

FENNMARADÓ KOCKÁZAT

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak elkerülésére:

■ Vágóeszközökkel való érintkezés okozta sérülés

- Győződjön meg arról, hogy a késvédők a helyükön vannak, amikor a terméket nem használja. A kezét és a lábát mindig tartsa távol a késektől.

■ A vibráció sérüléseket okozhat.

- Mindig a munkához megfelelő célszerszámot használja, használja a gépre szerelt fogantyúkat, és korlátozza a munkaidót és a vibrácionak való kitettséget. Lásd a "Kockázatcsökkentés" részt ebben a használati utasításban.

■ A zajnak való kitettség halláskárosodást okoz.
– Viseljen hallásvédőt és korlátozza a zajnak való kitettséget.
A repülő hulladék okozta szemsérülés.
– Mindig viseljen szemvédőt.
■ A leeső tárgyak sérülést okozhatnak.
- Kötelező a fejvédő viselete, ha olyan területen dolgozik, ahol tárgyak hullhatnak le.

KOCKÁZATCSÖKKENTÉS

Arról számoltak be, hogy a kéziszerszámok használata során fellépő vibráció bizonyos személyeknél hozzájárulhat az úgynevezett Raynaud-szindróma (Raynaud's Syndrome) nevű állapot kialakulásához. A tünetei lehetnek: az ujjak zsibbadása, elfehéredése, szúrások érzése, amelyek hidegnek kitéve gyakran felerősödnek. Az öröklődő tényezők, a hidegnek kitettség és verejtékezés, a diéta, a dohányzás és munka közben alkalmazott fogások valószínűleg mind hozzájárulhatnak ezen tünetek megjelenéséhez. A vibráció hatásainak csökkentése érdekében a kezelőnek be kell tartani az alábbi óvintézkedéseket:

• Hideg időben tartsa melegen a testét. A termék használatakor viseljen kesztyűt a kéz és a csukló melegen tartásához. Arról számoltak be, hogy a hideg időjárásnak fontos szerepe van a Raynaud-szindróma kialakulásában.
• Bizonyos időtartamú használat után mindig végezzen gyakorlatokat a vérkeringés javításához.
  ■ Gyakran tartson munkaszünetet. Korlátozza a napi munkaidőt.

Ha ezen állapot bármelyik tünetét tapasztalja, azonnal hagyja abba a munkát, és tájékoztassa az orvosát a tünetekröl.

! FIGYELMEZTETÉS

Hosszabb használat sérülést okozhat. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet.

ISMERJE MEG A TERMÉKET

Lásd 191. oldal.

1. Légtorok csúszka
2. Indító befecskendező pumpa (szivató)
3. Védőlemez
4. Elülsö fogantyú
5. Gyújtógyertya ütköző
6. Berántó-zsinór fogantyúja
7. Kés
8. Légszűrő fedele
9. Légszüröház gombja
10. Üzemanyagtartály fedele
11. Forgatókar rögzítőbillentyűje
12. Ravasz (gázadagoló gomb)
13. Forgatható fogantyú
14. Gázkar zár
15. Be/ki kapcsoló
16. Védőtok

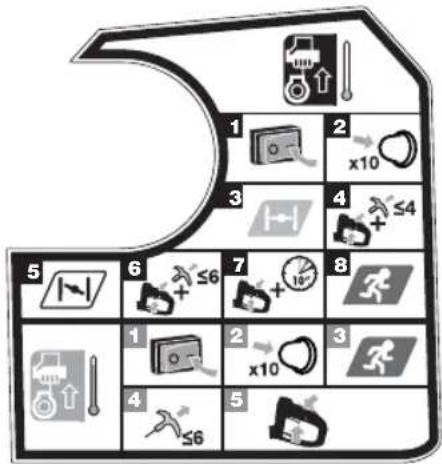

SZIMBÓLUMOK A TERMÉKEN

Biztonsági fi gyelmeztetés

A sérülések kockázatának csökkentése érdekében a felhasználónak a termék használata előtt el kell olvasnia és meg kell értenie a kezelői kézikönyv tartalmát.

Viseljen fülvédöt

Viseljen védőszemüveget

Használat közben mindig két kézzel fogja a sövényvágót.

Viseljen nem csúszós, nehéz igénybevételre tervezett kesztyüt.

A súlyos sérülések elkerülése végett ne érintse meg a vágókéseket.

Figyeljen a kivetett vagy repülő tárgyakra. Az összes nézelődő, különösen a gyerekek és a háziállatok, legyenek legalább 15 m-es távolságra a használati területtől.

Használjon 91-es ([R + M]/2) vagy ennél magasabb oktánszámú ólommentes motorbenzint.

Használjon kétütemű, léghütéses motorokhoz való szintetikus olajat.

Az üzemanyagot és a kétütemű motorokhoz való motorolajat a feltöltés előtt alaposan keverje össze.

A sérülés vagy károsodás kockázatának elkerülése érdekében kerülje a forró felületekkel való érintkezést.

Nyomja meg az adagolószivattyú gombját 10-szer.

Állítsa a fojtókart „FULL” (TELJES) fojtás állásba.

Állítsa a fojtókart „HALF” (FÉL) fojtás állásba.

Állítsa a fojtókart „RUN” (MÜKÖDÉS) állásba.

Hagyja 10 másodpercig alapjáraton járni a motort.

Húzza az indítófogantyút addig, amíg a motor be nem indul.

Hidegindítás

Melegindítás

A forgókar forgatásához húzza meg az indítóreteszt. A kart fordítsa balra vagy jobbra, majd engedje el az indítóreteszt. Fordítsa tovább a forgókart, amíg be nem kattan a 45 vagy 90°-os helyzetbe.

Nyomja meg a kioldót és a gázkart.

Állítsa a kapcsolót „I” állásba, mielőtt megpróbálja beindítani az egységet.

Ez a szerszám minden, a vásárlás európai uniós országában hatályos szabványnak megfelel.

Eurázsiai megfelelőségi jelzés

Ukrajnai megfelelőségi nyilatkozat

A garantált hangteljesítményszint 105 dB.

MEGJEGYZÉS: Tegye a vágót egy lapos területre a talajon, ügyelve arra, hogy a közelében ne legyen semmilyen tárgy vagy akadály, ami érintkezhet a késekkel.

Hideg motor beindítása:

1. Állítsa a be/ki kapcsolót "l" állásba.
2. Nyomja meg az adagolószivattyú gombját 10-szer. MEGJEGYZÉS: A 7. nyomás után az üzemanyagnak meg kell jelennie az adagolószivattyúban. Ha nem, addig folytassa a nyomkodását, amíg nem látszik az üzemanyag.
3. A szívatókart állítsa H helyzetbe.
4. Nyomja meg a kioldót és a gázkart. Húzza meg az indítófogantyút többször addig, amíg a motor be nem indul. Ne húzza meg 4-nél több alkalommal az indítófogantyút.
5. A szívatókart állítsa helyzetbe.
6. Nyomja meg a kioldót és a gázkart. Húzza az indítófogantyút addig, amíg a motor be nem indul. Ne húzza meg 6-nél több alkalommal az indítófogantyút.
7. Nyomja meg a kioldót és a gázkart. Hagyja 10 másodpercig alapjáraton járni a motort.
8. A szívatókart állítsa helyzetbe.

Meleg motor beindítása:

1. Állítsa a be/ki kapcsolót "l" állásba.
2. Nyomja meg az adagolószivattyú gombját 10-szer. MEGJEGYZÉS: A 7. nyomás után az üzemanyagnak meg kell jelennie az adagolószivattyúban. Ha nem, addig folytassa a nyomkodását, amíg nem látszik az üzemanyag.
3. A szívatókart állítsa ♦ helyzetbe.
4. Tartsa és erősen szorítsa meg a forgókart, a gázkart és a gázkar rögzítését a bal kezével. Húzza az indítófogantyút addig, amíg a motor be nem indul. Ne húzza meg 6-nél több alkalommal az indítófogantyút.
5. Nyomja meg a kioldót és a gázkart.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Külön értékesített alkatrészek és kiegészítők

Megjegyzés

Figyelem

Ne dohányozzon az üzemanyag keverése vagy betöltése közben.

Tüzveszély.

A termék megállításához az I/O főkapcsolót nyomja és tartsa „O” helyzetben.

A következő jelölőszavak és jelentések arra szolgálnak, hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

⚠ VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

⚠ FIGYELMEZTETÉS

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, amit, ha nem előznek meg, halált vagy komoly sérülést eredményezhet.

FIGYELEMFELHÍVÁS

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelt sérülést eredményezhet.

FIGYELEMFELHÍVÁS

Biztonsági figyelmeztető szimbólum nélkül

Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

EN

FR

DE

ES

IT

NL

PT

DA

SV

FI

NO

RU

PL

CS

HU

RO

LV

LT

ET

HR

SL

SK

BG

UK

TR

KARBANTARTÁSI ÜTEMTERV

	Mindenhasználat előtt	Az 1. hónapvagy 20 óraüzemeltetésután	3 havonta vagy 50 óraüzemeltetésután	6 havonta vagy 100 óraüzemeltetésután	Évente vagy300 óraüzemeltetésután
A motorolaj ellenőrzése	■
A motorolaj cseréje		■		■
A légszűrők ellenőrzése	■
Tisztítsa meg a légszűrőt.			■
A légszűrők cseréje					■
A gyújtógyertya ellenőrzése/beállítása				■
Üzemanyagszűrő cseréje					■
Az alapjárat ellenőrzése/beállítása					■
Tisztítsa meg a szikrafogórácsot.			■
Helyezzen fel egy új szikrafogót.					■
A szelep holtjátékánakellenőrzése/beállítása ^1					■
Az üzemanyagtartály és -szűrőmegtisztítása ^1				■
Az üzemanyagtömlő ellenőrzése	■
Vizsgálja meg az üzemanyagszűrőt	■
Üzemanyagszűrő cseréje					■
Az összes tömlőcsatlakoztatásellenőrzése	■
Az üzemanyagtartálygözszelepjének vizsgálata (havan ilyen a terméken)	■
A széntartály vizsgálata (csakkarburátoros modelleknél)	■

1. Ezeket csak hivatalos szervizközpont végezheti.

MEGJEGYZÉSEK:

■ Ha a terméket poros környezetben használja, a karbantartást gyakrabban végezze el.
Ha a termék már túl van a táblázatban szereplő legnagyobb értékeken, a karbantartást továbbra is hajtsa végre az itt feltüntetett idöpontok vagy órák szerint.

HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A motor nem indul be. Nincs szikra. Ellenőrizze a gyújtószikrát. Vegye ki a gyertyát.

Tegye vissza a gyújtógyertya pipát és helyezze a gyújtógyertyát a fémhengerre. Húzza meg az indítózsinórt, és fi gyelje a szikrát a gyújtógyertya hegyénél. Ha nem lát szikrát, ismételje meg a műveletet egy új gyertyával.

Nincs üzemanyag Nyomja a primer égöt, amíg az meg nem telik

üzemanyaggal. Ha az égő nem telik meg, az elsődleges üzemanyag-szállító rendszer blokkolva van. Lépjen kapcsolatba egy szervizképviselettel. Ha a primer égő megtelik, a motor lehet, hogy befulladt - folytassa a következő tétellel.

A motor lefulladt.

A szívatókar helyzete mellett húzza meg 3-szor az indítókart. Ha a gép nem indul el, a szívatókart állítsa a helyzetbe, majd ismételje meg a normal indítási eljárást. Amennyiben a motor még így sem indul be, ismételje meg a leírtakat egy új gyertyával.

A berántókötelet nehezen lehet meghúzni.

Lépjen kapcsolatba egy szervizképviselettel.

A motor beindul, de nem gyorsul.

A motornak körülbelül három percre van szüksége a bemelegedéshez.

Hagyja, hogy a motor teljesen bemelegedjen. Ha a motor nem gyorsul fel három percen belül, lépjen kapcsolatba a szervizzel.

A motor beindul, de csak nagy sebességen fut félig nyitott szívatónál.

Be kell állítani a porlasztót. Lépjen kapcsolatba egy szervizképviselettel.

A motor nem éri el a teljes fordulatszámát és/vagy túlzottan füstöl.

Helytelen kenőanyag/üzemanyag keverék.

Használjon frissen kevert üzemanyagot, melyben a megfelelő arányban van a kétütemű olaj.

A légszűrő elszennyeződött.

Tisztítsa meg a levegőszűrőt. Olvassa el az útmutató Karbantartás fejezetének Légszűrő tisztítása részét.

A szikrafogó rács szennyezett. Lépjen kapcsolatba egy szervizképviselettel.

A motor beindul, forog és gyorsul, de nem esik vissza a fordulatszám alapjáratra.

Be kell állítania az üresjárat csavart a karburátoron.

Lépjen kapcsolatba egy szervizképviselettel.
