BRUKSANVISNING AF 5079PS SAGEM

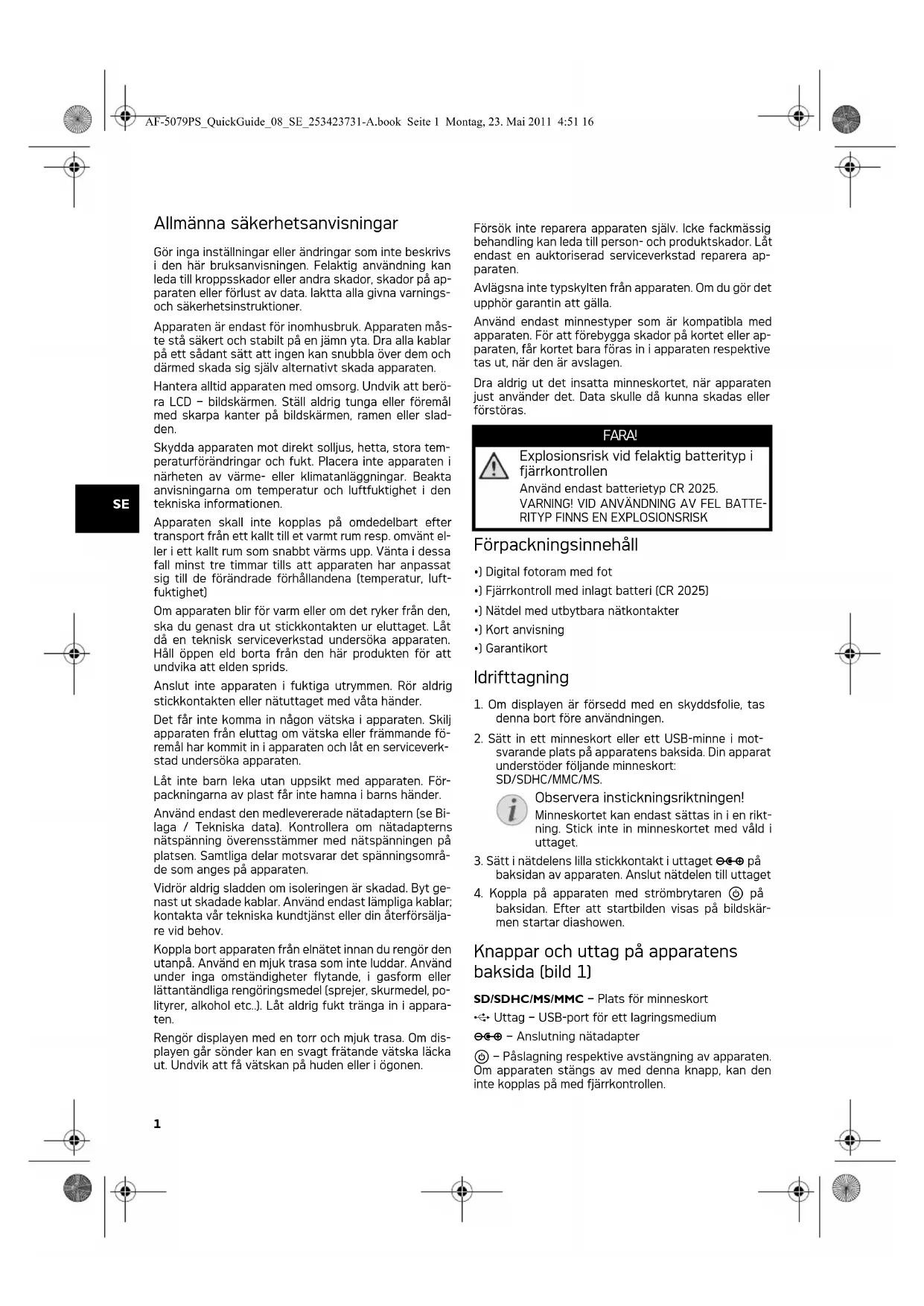

Allmänna säkerhetsanvisningar

• Allmänna säkerhetsanvisningar Introduktion 2 Gör inga inställningar eller ändringar som inte beskrivs i den här bruksanvisningen. Felaktig användning kan leda till kroppsskador eller andra skador, skador på ap- paraten eller förlust av data. Iaktta alla givna varnings- och säkerhetsinstruktioner. Apparaten är endast för inom husbruk . Apparaten är endast för inomhusbruk. Apparaten mås- te stå säkert och stabilt på en jämn yta. Dra alla kablar på ett sådant sätt att ingen kan snubbla över dem och därmed skada sig själv alternativt skada apparaten. LCD bildskärm Hantera alltid apparaten med omsorg. Undvik att berö- ra LCD – bildskärmen. Ställ aldrig tunga eller föremål med skarpa kanter på bildskärmen, ramen eller slad- den. Skydda apparaten mot direkt solljus Skydda apparaten mot direkt solljus, hetta, stora tem- peraturförändringar och fukt. Placera inte apparaten i närheten av värme- eller klimatanläggningar. Beakta anvisningarna om temperatur och luftfuktighet i den tekniska informationen. Koppla inte på apparaten omedelbart e fter transport Apparaten skall inte kopplas på omdedelbart efter transport från ett kallt till et varmt rum resp. omvänt el- ler i ett kallt rum som snabbt värms upp. Vänta i dessa fall minst tre timmar tills att apparaten har anpassat sig till de förändrade förhållandena (temperatur, luft- fuktighet) Om apparaten blir för varm eller om det ryker frå n den Om apparaten blir för varm eller om det ryker från den, ska du genast dra ut stickkontakten ur eluttaget. Låt då en teknisk serviceverkstad undersöka apparaten. Håll öppen eld borta från den här produkten för att undvika att elden sprids. Anslut inte apparaten i fuktiga utrymmen. Anslut inte apparaten i fuktiga utrymmen. Rör aldrig stickkontakten eller nätuttaget med våta händer. Det får inte komma in någon vätska i apparaten. Det får inte komma in någon vätska i apparaten. Skilj apparaten från eluttag om vätska eller främmande fö- remål har kommit in i apparaten och låt en serviceverk- stad undersöka apparaten. Låt inte barn leka utan uppsikt med apparaten. Låt inte barn leka utan uppsikt med apparaten. För- packningarna av plast får inte hamna i barns händer. Använd endast den medlevererade nätadaptern Använd endast den medlevererade nätadaptern (se Bi- laga / Tekniska data). Kontrollera om nätadapterns nätspänning överensstämmer med nätspänningen på platsen. Samtliga delar motsvarar det spänningsområ- de som anges på apparaten. Vidrör aldrig sladden om isoleringen är skadad. Vidrör aldrig sladden om isoleringen är skadad. Byt ge- nast ut skadade kablar. Använd endast lämpliga kablar; kontakta vår tekniska kundtjänst eller din återförsälja- re vid behov. Koppla bort apparaten från elnätet innan du rengör den utanpå. Koppla bort apparaten från elnätet innan du rengör den utanpå. Använd en mjuk trasa som inte luddar. Använd under inga omständigheter flytande, i gasform eller lättantändliga rengöringsmedel (sprejer, skurmedel, po- lityrer, alkohol etc..). Låt aldrig fukt tränga in i appara- ten. Rengör displayen med en torr och mjuk trasa. Rengör displayen med en torr och mjuk trasa. Om dis- playen går sönder kan en svagt frätande vätska läcka ut. Undvik att få vätskan på huden eller i ögonen. Reparation Försök inte reparera apparaten själv. Icke fackmässig behandling kan leda till person- och produktskador. Låt endast en auktoriserad serviceverkstad reparera ap- paraten. Avlägsna inte typskylten från apparaten. Om du gör det upphör garantin att gälla. Fotolagri ngsmedier Använd endast minnestyper som är kompatibla med apparaten. För att förebygga skador på kortet eller ap- paraten, får kortet bara föras in i apparaten respektive tas ut, när den är avslagen. Dra aldrig ut det insatta minneskortet, när apparaten just använder det. Data skulle då kunna skadas eller förstöras. Explosionsrisk vid felakt ig batterityp i fjärrkontrollen Förpackningsinnehåll

• Förpackningsinnehåll

• ) Nätdel med utbytbara nätkontakter

1. Om displayen är försedd med en skyddsfolie, tas

denna bort före användningen.

2. Sätt in ett minneskort eller ett USB-minne i mot-

svarande plats på apparatens baksida. Din apparat understöder följande minneskort: SD/SDHC/MMC/MS.

3. Sätt i nätdelens lilla stickkontakt i uttaget Í på

baksidan av apparaten. Anslut nätdelen till uttaget

4. Koppla på apparaten med strömbrytaren B på

baksidan. Efter att startbilden visas på bildskär- men startar diashowen. Knappar och uttag på apparatens baksida (bild 1)

• Knappar och uttag på apparatens baksida (bild 1) SD/SDHC/MS/MMC – Plats för minneskort ý Uttag – USB-port för ett lagringsmedium Í – Anslutning nätadapter B – Påslagning respektive avstängning av apparaten. Om apparaten stängs av med denna knapp, kan den inte kopplas på med fjärrkontrollen. FARA! Explosionsrisk vid felaktig batterityp i fjärrkontrollen Använd endast batterietyp CR 2025. VARNING! VID ANVÄNDNING AV FEL BATTE-

RITYP FINNS EN EXPLOSIONSRISK

Observera instickningsriktningen! Minneskortet kan endast sättas in i en rikt- ning. Stick inte in minneskortet med våld i uttaget. AF-5079PS_QuickGuide_08_SE_253423731-A.book Seite 1 Montag, 23. Mai 2011 4:51 162

Knappar på fjärrkontrollen (bild 2)

• Knappar på fjärrkontrollen (bild 2) © – Aktivera huvudmenyn ® – Ändring av grundinställningar B – Till-/frånkoppling (Beredskapsläge). Apparaten måste vara påkopplad med knappen B på apparatens baksida ª – Ett menysteg tillbaka/avbryta funktioner ¬ – Avbryt bildspelet och vrid den visade bilden 90° e – Avbryt bildspelet och förstora den visade bilden ¥/§ – Navigera i menyn/Hoppa till föregående eller nästa bild ’/c – Navigera i menyn, ändra bakgrundsbelysning-

à – Bekräfta valet / Starta, avbryta bildspelet Batteri: En knappcell (CR 2025) har redan lagts in i fjärrkontrollen på fabriken. Dra ut plastremsan på fjärr- kontrollens undersida för att aktivera den. Menyöversikt (Återgivning) (Bild 3a)

• Menyöversikt (Återgivning) (Bild 3a) Med knappen © växlar du mellan huvudmenyn och bildspelet. Menyöversikt (Inställningar) (Bild 3b)

• Menyöversikt (Inställningar) (Bild 3b)

1. Tryck på fjärrkontrollen på ®.

2. Välj från någon av följande inställningar genom att

trycka på ’/c: 1 ( ) Fotoinställningar (bildspelets visningstid, över- gångseffekter, sidoförhållande) 2 ( ) Displayinställningar (ljusstyrka, kontrast, färg- mättnad, bakgrundsbelysning) 3 ( ) Återgivningsläge för bildspelet (Bildserieupp- spelning enligt sortering, Slumpmässig bildserieupp- spelning) 4 ( ) Fabriksinställning (återställning av inställning- arna till fabriksinställningarna) Återgivning av foton (Bild 4a)

• Återgivning av foton (Bild 4a)

1. Tryck på fjärrkontrollen på ©.

2. Välj med ¥/§ symbolen för förhandsvisningslä-

get (1) och bekräfta med à

3. Välj en katalog eller källa med ’/c och bekräfta

4. Välj den bild från vilken du vill starta bildspelet med

’/c eller ¥/§ och bekräfta med à.

5. Tryck på ¥/§ för att hoppa till föregående eller

6. Välj bakgrundsbelysningens ljusstyrka med hjälp

7. Tryck på à för att avbryta bildspelet och fortsätta

det igen. Kopiering eller radering av foton (bild 4b/4c)

• Kopiering eller radering av foton (bild 4b/4c)

1. Tryck på à för att avbryta diavisningen.

2. Välj det foto som du vill kopiera eller radera med

3. Tryck på fjärrkontrollen på ©.

Förstora/förminska (zoom)

• Förstora/förminska (zoom)

1. Tryck på e på fjärrkontrollen för att förstora den

2. Med knapparna ¥/§ och ’/c kan du svänga i

den förstorade bilden.

3. Tryck flera gånger på ª för att förminska bilden

4. Tryck på à för att fortsätta bildspelet.

1. Tryck på ¬ på fjärrkontrollen för att vrida den vi-

3. Tryck på à för att fortsätta bildspelet.

• Tekniska data Mått Vikt Rekommenderad omgivning Relativ luftfuktighet Upptagning skapacitet Apparaten är påkopplad Sidoförhållande Internt minne USB-port till dator Kompatibl a minneskort Fotoformat Filformat Mått (B¦×¦H¦×¦D) 195¦×¦135¦×¦75¦mm Vikt 0,34¦kg Rekommenderad omgivning 5¦–¦45¦ºC Relativ luftfuktighet 20¦–¦80¦% Upptagningskapacitet Apparaten är påkopplad (diavisning- en) 3,3¦W Bilddiagonal 7¦“ / 16,2¦cm Sidoförhållande 16:10 Upplösning 720¦×¦480¦pixel Internt minne upp till 5 foton (med intern kopieringsfunktion) USB-port till dator max. strömbelastning USB-Host < 250¦mA Kompatibla minneskort SD/SDHC/MMC/MS Fotoformat JPEG Filformat *.jpg AF-5079PS_QuickGuide_08_SE_253423731-A.book Seite 2 Montag, 23. Mai 2011 4:51 163

Nätadapter Nätdel Tillverkare Nätdel typ Ingång Utgång Alla data är bara riktlinjer. AgfaPhotoförbehåller sig rätten att utan förvarning göra ändringar. AgfaPhoto används på licens från Agfa-Gevaert NV & Co. KG eller Agfa-Gevaert NV. Varken Agfa-Gevaert NV & Co. KG eller Agfa-Gevaert NV tillverkar dessa produkter eller tillhandahåller garanti eller support. För information om service, support eller garanti kon- takta din återförsäljare eller tillverkaren. Kontakt: AgfaPhoto Holding GmbH, www.agfaphoto.com Tillverkaren: Sagemcom, www.sagemcom.com CE-märkningen garanterar att denna produkt avseen- de säkerhet och hälsa för användaren samt elektro- magnetisk interferens motsvarar EU riktlinjerna 1999/ 5 CE och dess råd avseende telekommonikationsslut- produkter. Förklaringen kan du läsa på webbsidan www.agfapho- to.com. Recycling Förpackning: Följ de gällande, lokala föreskrifterna för att underlätta återvinningen av förpackningen. Batterier: Lämna gamla batterier i en batteriholk. WEEE Produkt: Den överkorsade sopkärlssymbolen på pro- dukten visar att den klassificeras som el- och elektro- nikapparat med särskilda regler för skrotning. För att tvinga fram återvinning och omhändertagande av förbrukade el- och elektronikprodukter (Waste Elec- trical and Electronic Equipment, WEEE) och för att skydda miljön och människors hälsa, kräver de europe- iska reglerna att du sorterar uttjänta produkter genom att använda ett av följande alternativ:

• Låt din återförsäljare ta hand om din gamla produkt när du köper en ny. Lämna en uttjänt produkt på en återvinningsstation. De använda förpackningarna av papper och kartong kan avfallshanteras som ska återvinningspapper. Plastfolierna och frigolitförpackningarna sorteras an- tingen för återvinning eller kastas i hushållssoporna, beroende på hur insamlingen i din kommun går till. Alla rättigheter förbehålls. Ingen del av den här publika- tionen får utan föregående skriftligt tillstånd av AgfaP- hoto mångfaldigas, lagras i ett arkivsystem eller överföras i någon form eller på något annat sätt – till exempel elektroniskt, mekaniskt, via fotokopiering eller fotografering. Den i det föreliggande dokumentet be- fintliga informationen är uteslutande avsedd för an- vändning tillsammans med den här produkten. AgfaPhoto övertar inget ansvar om den här informatio- nen används tillsammans med andra apparater. Denna bruksanvisning är ett dokument utan avtalska- raktär. Misstag, tryckfel och ändringar förbehålls. Copyright © 2011 Sagemcom Tillverkare Shenzhen HONOR Electronic Co., Ltd. Modellnummer ADS-5N-06 05005G-A0 Ingång 100¦–¦240¦V¦~ / 50¦/ ¦60¦Hz Utgång 5¦V¦† / 1¦A AF-5079PS_QuickGuide_08_SE_253423731-A.book Seite 3 Montag, 23. Mai 2011 4:51 161
