MODE D'EMPLOI AF 5079PS SAGEM

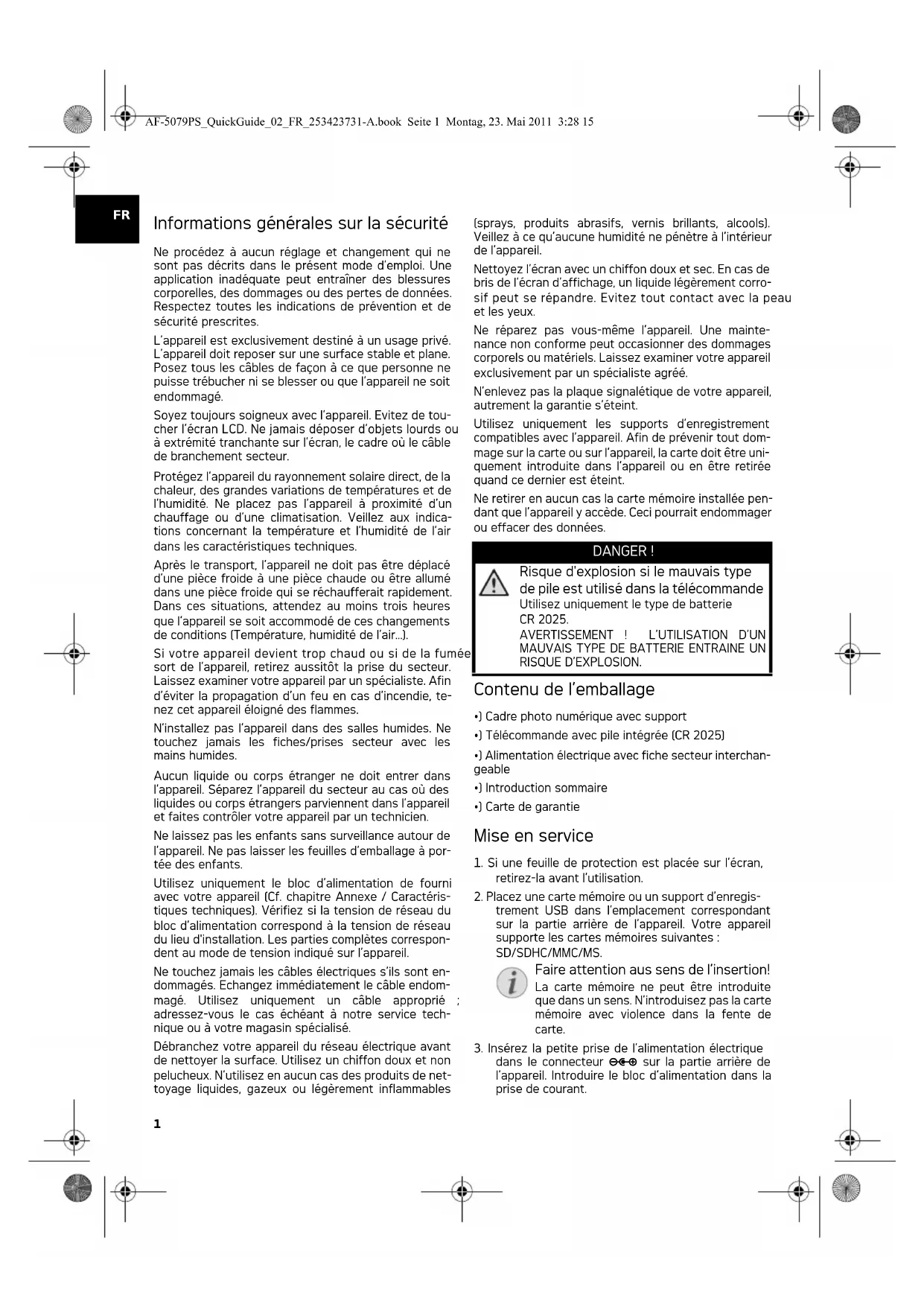

Informations générales sur la sécurité

• Informations générales sur la sécurité Introduction 2 Ne procédez à aucun réglage et changement qui ne sont pas décrits dans le présent mode d’emploi. Une application inadéquate peut entraîner des blessures corporelles, des dommages ou des pertes de données. Respectez toutes les indications de prévention et de sécurité prescrites. L’appareil est exclusiv ement destiné à un usage privé. L’appareil est exclusivement destiné à un usage privé. L’appareil doit reposer sur une surface stable et plane. Posez tous les câbles de façon à ce que personne ne puisse trébucher ni se blesser ou que l’appareil ne soit endommagé. Ecran LCD Soyez toujours soigneux avec l’appareil. Evitez de tou- cher l’écran LCD. Ne jamais déposer d’objets lourds ou à extrémité tranchante sur l’écran, le cadre où le câble de branchement secteur. Protégez l’appareil du rayonnement solaire direct Protégez l’appareil du rayonnement solaire direct, de la chaleur, des grandes variations de températures et de l’humidité. Ne placez pas l’appareil à proximité d’un chauffage ou d’une climatisation. Veillez aux indica- tions concernant la température et l’humidité de l’air dans les caractéristiques techniques. Ne pas all umer l’ap pareil imm édiatem ent après le transport Après le transport, l’appareil ne doit pas être déplacé d’une pièce froide à une pièce chaude ou être allumé dans une pièce froide qui se réchaufferait rapidement. Dans ces situations, attendez au moins trois heures que l’appareil se soit accommodé de ces changements de conditions (Température, humidité de l’air...). Si votre a ppareil de vient trop chaud o u si de la fumée sort de l’appareil Si votre appareil devient trop chaud ou si de la fumée sort de l’appareil, retirez aussitôt la prise du secteur. Laissez examiner votre appareil par un spécialiste. Afin d’éviter la propagation d’un feu en cas d’incendie, te- nez cet appareil éloigné des flammes. N’installez pas l’appareil dans des salles humides. N’installez pas l’appareil dans des salles humides. Ne touchez jamais les fiches/prises secteur avec les mains humides. Aucun liquide ou corps étranger ne doit entrer dans l’appareil. Aucun liquide ou corps étranger ne doit entrer dans l’appareil. Séparez l’appareil du secteur au cas où des liquides ou corps étrangers parviennent dans l’appareil et faites contrôler votre appareil par un technicien. Ne laissez pas les enfants sans surveillance autour de l’appareil. Ne laissez pas les enfants sans surveillance autour de l’appareil. Ne pas laisser les feuilles d’emballage à por- tée des enfants. Utilisez uniquement le bloc d’alimen tation de fourni ave c votre ap pareil Utilisez uniquement le bloc d’alimentation de fourni avec votre appareil (Cf. chapitre Annexe / Caractéris- tiques techniques). Vérifiez si la tension de réseau du bloc d’alimentation correspond à la tension de réseau du lieu d'installation. Les parties complètes correspon- dent au mode de tension indiqué sur l’appareil. Ne touchez jamais les câbles électriques s’ils sont endommagés. Ne touchez jamais les câbles électriques s’ils sont en- dommagés. Echangez immédiatement le câble endom- magé. Utilisez uniquement un câble approprié ; adressez-vous le cas échéant à notre service tech- nique ou à votre magasin spécialisé. Débranch ez votre appareil du réseau é lectrique avant de nettoyer la surface. Débranchez votre appareil du réseau électrique avant de nettoyer la surface. Utilisez un chiffon doux et non pelucheux. N’utilisez en aucun cas des produits de net- toyage liquides, gazeux ou légèrement inflammables (sprays, produits abrasifs, vernis brillants, alcools). Veillez à ce qu’aucune humidité ne pénètre à l’intérieur de l’appareil. Nettoyez l’écran avec un chiffon doux et sec. Nettoyez l’écran avec un chiffon doux et sec. En cas de bris de l’écran d’affichage, un liquide légèrement corro- sif peut se répandre. Evitez tout contact avec la peau et les yeux. Réparations Ne réparez pas vous-même l’appareil. Une mainte- nance non conforme peut occasionner des dommages corporels ou matériels. Laissez examiner votre appareil exclusivement par un spécialiste agréé. N’enlevez pas la plaque signalétique de votre appareil, autrement la garantie s’éteint. Supports mémoire photo Utilisez uniquement les supports d’enregistrement compatibles avec l’appareil. Afin de prévenir tout dom- mage sur la carte ou sur l’appareil, la carte doit être uni- quement introduite dans l’appareil ou en être retirée quand ce dernier est éteint. Ne retirer en aucun cas la carte mémoire installée pen- dant que l’appareil y accède. Ceci pourrait endommager ou effacer des données. Risque d'explosion si le mauvais type de pile est utilisé dans la télécommande Contenu de l’emballage

• Contenu de l’emballage

• ) Cadre photo numérique avec support

• ) Télécommande avec pile intégrée (CR 2025)

• ) Alimentation électrique avec fiche secteur interchan- geable

• ) Introduction sommaire

• ) Carte de garantie Mise en service

1. Si une feuille de protection est placée sur l’écran,

retirez-la avant l’utilisation.

2. Placez une carte mémoire ou un support d’enregis-

trement USB dans l’emplacement correspondant sur la partie arrière de l’appareil. Votre appareil supporte les cartes mémoires suivantes : SD/SDHC/MMC/MS.

3. Insérez la petite prise de l’alimentation électrique

dans le connecteur Í sur la partie arrière de l’appareil. Introduire le bloc d’alimentation dans la prise de courant. DANGER ! Risque d'explosion si le mauvais type de pile est utilisé dans la télécommande Utilisez uniquement le type de batterie CR 2025.

RISQUE D’EXPLOSION. Faire attention aus sens de l‘insertion! La carte mémoire ne peut être introduite que dans un sens. N’introduisez pas la carte mémoire avec violence dans la fente de carte. AF-5079PS_QuickGuide_02_FR_253423731-A.book Seite 1 Montag, 23. Mai 2011 3:28 152

4. Allumez l’appareil avec le commutateur marche/ar-

rêt B situé à l’arrière. Le diaporama commence après l’affichage de l’écran de démarrage. Touches et prises femelles sur la partie arrière de l'appareil (illus. 1)

• Touches et prises femelles sur la partie arrière de l'appareil (illus. 1) SD/SDHC/MS/MMC – Fiche pour carte mémoire ý Prise femelle – Connexion USB pour un support d’enregistrement Í – Connexion bloc d’alimentation B – Allumer/éteindre l’appareil. Si l’appareil est éteint avec la touche, il ne pourra pas être allumé avec la té- lécommande. Touches sur la télécommande (Illustr. 2)

• Touches sur la télécommande (Illustr. 2) © – Appeler le menu principal ® – Changer les paramètres de base B – Marche/Arrêt (Mode veille). L’appareil doit être al- lumé avec la touche B située sur la partie arrière de l’appareil ª – Une étape de menu en arrière/ Interrompre les fonctions ¬ – Interrompre le diaporama et et tourner l’image af- fichée à 90° e – Interrompre le diaporama et agrandir l'image affi- chée ¥/§ – Naviguer dans le menu / passer à l’image pré- cédente ou suivante ’/c – Naviguer dans le menu, changer l’éclairage de fond à – Confirmer la sélection / Démarre, interrompre le diaporama Pile: Une pile bouton est déjà fournie dans la télécom- mande (CR 2025) au départ usine. Retirez les bandes de plastique sur la partie inférieure de la télécommande pour l’activer. Aperçu du menu (Lecture) (Illustr. 3a)

• Aperçu du menu (Lecture) (Illustr. 3a) La touche © vous permet de passer du menu principal au diaporama. Aperçu du menu (Paramètres) (Illustr. 3b)

• Aperçu du menu (Paramètres) (Illustr. 3b)

1. Appuyez sur la télécommande ®.

2. Sélectionnez avec ’/c parmi les paramètres sui-

vants : 1 ( ) Paramètres photo (Diaporama – temps de relais, effets de transition, grandissement de page) 2 ( ) Paramètres de l‘écran (clarté, contraste, couleur, éclairage arrière-plan) 3 ( ) Mode lecture du diaporama (Diaporama par stock, Diaporama aléatoire) 4 ( ) Paramètres usine (Remettre les paramètres aux paramètres usine) Lecture Photo (Illustr. 4a)

• Lecture Photo (Illustr. 4a)

1. Appuyez sur la télécommande ©.

2. Sélectionnez avec ¥/§ le symbole pour le mode

aperçu (1) et confirmez avec à

3. Sélectionnez un répertoire et une source avec ’/

c et confirmer avec §.

4. Sélectionnez avec ’/c ou ¥/§ l’image à partir

de laquelle vous souhaitez démarrer le diaporama et confirmez avec à.

5. Appuyez sur ¥/§ pour passer à l‘image précé-

6. Sélectionnez avec ’/c la clarté de l’éclairage ar-

7. Appuyez sur à pour interrompre le diaporama et

pour le poursuivre à nouveau. Copier ou supprimer les photos (illustr. 4b/4c)

• Copier ou supprimer les photos (illustr. 4b/4c)

1. Appuyez sur à pour interrompre le diaporama.

2. Sélectionnez avec ¥/§ la photo que vous sou-

haitez copier ou supprimer.

3. Appuyez sur la télécommande ©.

4. Sélectionnez avec ¥/§ :

(2) – Copier à partir de la photo affichée dans la mémoire interne. (3) – Supprimer à partir de la photo affichée dans la mémoire interne.

1. Appuyez sur la télécommande e pour grossir

2. Les touches ¥/§ et ’/c vous permettent de

3. Appuyez plusieurs fois sur ª pour diminuer à nou-

4. Appuyez sur à pour poursuivre le diaporama.

1. Appuyez sur la télécommande ¬ pour faire tour-

ner l’image affichée dans le sens antihoraire. Cette information est enregistrée dans l’image.

2. La touche ª permet d’interrompre la fonction.

3. Appuyez sur à pour poursuivre le diaporama.

Caractéristiques techniques

• Caractéristiques techniques Dimensions Poids Température ambiante recommandée : Humidité de l’air relative Consomma tion L’appareil est allumé Rapport d es dimensions Mémoire interne Raccordement USB / Port USB Cartes mémoire photo compatibles Format Ph oto Formats de fichier Bloc d’alimentation Bloc d’alimentation Fabricant Bloc d’alimentation Type Entrée Sortie Toutes les données ne sont que des indications. Agfa- Photo se réserve le droit d’effectuer des changements sans notification préalable. AgfaPhoto est utilisé sous la licence de Agfa-Ge- vaert NV & Co. KG ou Agfa-Gevaert NV. Ni Agfa-Ge- vaert NV & Co. KG, ni Agfa-Gevaert NV ne fabriquent ces produits ou offrent une garantie ou un service technique. Pour de plus amples informations sur le service, le service technique ou les garanties, veuillez vous adresser à votre revendeur ou au fabricant. Contact : AgfaPhoto Holding GmbH, www.agfaphoto.com Fabricant : Sagemcom, www.sagemcom.com Le symbole CE garantie que ce produit ne présente au- cun risque pour la sécurité et la santé de son utilisateur et qu’il est conforme à la directive CE 1999/5 relative au interférences électromagnétiques du Parlement Eu- ropéen et du Conseil de la radiodiffusion et de la télé- communication. Vous pouvez consulter la déclaration de conformité sur le site internet www.agfaphoto.com. Recyclage L’emballage : Pour faciliter le recyclage des embal- lages, veuillez respectez les règles de tri mises en place localement pour ce type de déchets. Les piles et batteries : Les piles et batteries usagées doivent être déposées dans les points de collectes dé- signés. WEEE Le produit : La poubelle barrée apposée sur le produit signifie qu’il appartient à la famille des équipements électriques et électroniques. Dans le cadre du recyclage, de l’élimination des équipe- ments de ce type (WEEE, Waste Electrical and Electro- nic Equipment) et de la protection de l’environnement et la santé, les directives européennes requièrent le tri sélectif des appareils en fin de vie selon l’une des pos- sibilités suivantes :

• dans les points de distribution en cas d’achat d’un équipement équivalent. Ou dans les points de collecte mis à votre disposi- tion localement (déchetterie, collecte sélective, etc.) Les emballages utilisés en papier et carton peuvent être dépollués comme du papier usagé. Les feuilles en plastique et le polystyrène peuvent être recyclées ou déposées en déchets résiduels, selon les spécifica- tions de votre pays. Tous droits réservés. Aucune partie de la présente pu- blication n’est autorisée à être reproduite, enregistrée dans un système d’archive ou sous quelque forme que ce soit ou bien transmise par n’importe quel moyen – électronique, mécanique, par photocopie, enregistre- ment ou autre - sans l’autorisation écrite préalable de AgfaPhoto. Les informations contenues dans le pré- sent document sont destinées exclusivement à l’utili- sation du produit décrit. AgfaPhoto n’endosse aucune responsabilité si ces informations sont appliquées à d’autres appareils. Le manuel d’utilisation est un document n’ayant pas un caractère contractuel. Sous réserve d’erreurs, de fautes d’impression et de modifications. Copyright © 2011 Sagemcom Dimensions (L¦×¦H¦×¦P) 195¦×¦135¦×¦75¦mm Poids 0,34¦kg Température ambiante recommandée : 5¦–¦45¦ºC Humidité de l’air relative 20¦–¦80¦% Consommation L’appareil est allumé (Diaporama) 3,3¦W Diagonale Photo 7¦“ / 16,2¦cm Rapport des dimensions 16:10 Définition 720¦×¦480 Pixel Mémoire interne jusqu’à 5 photos (avec fonction copie interne) Raccordement USB / Port USB Charge de courant max. USB-Host < 250¦mA Cartes mémoire photo compatibles
