РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AF 5079PS SAGEM

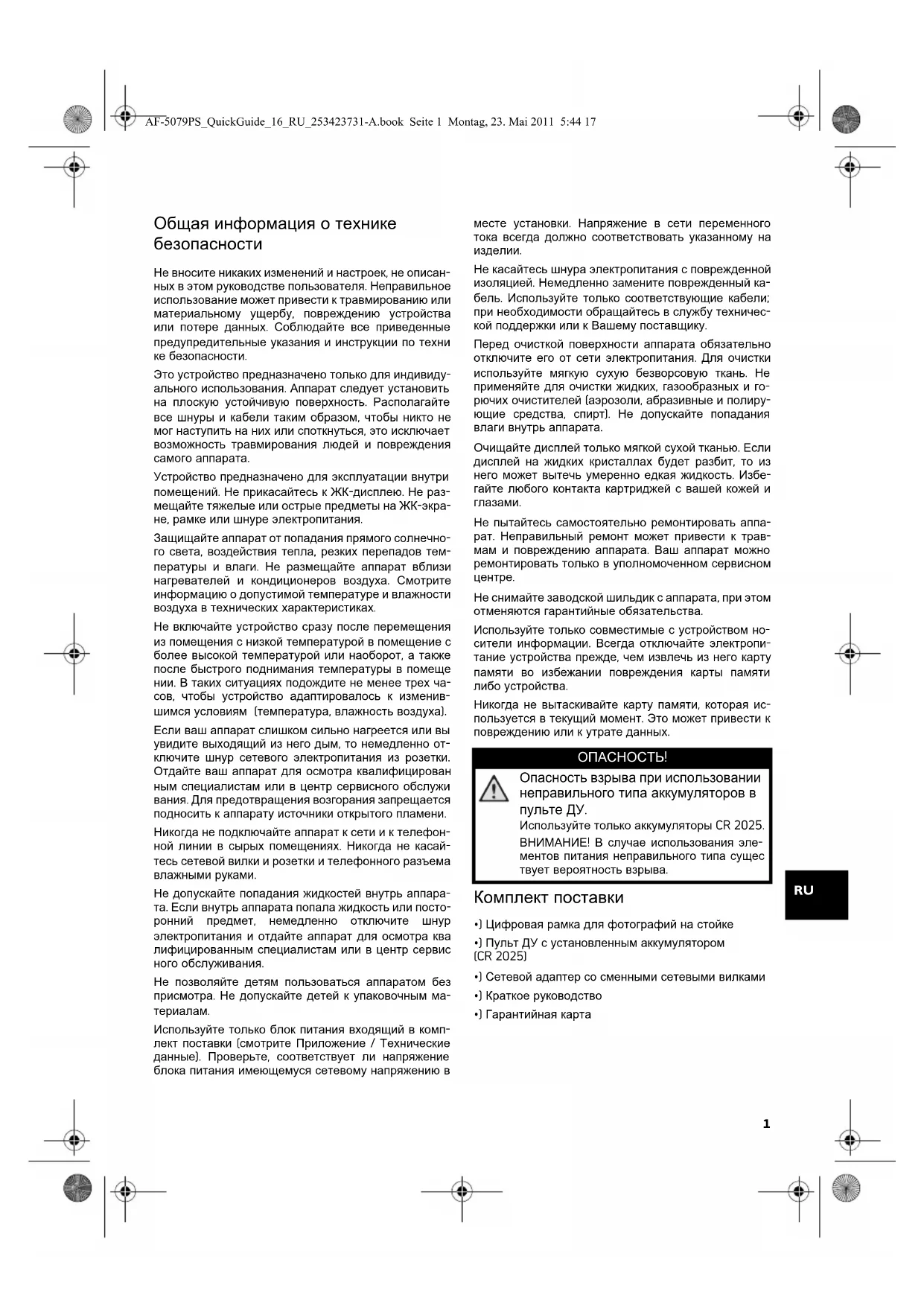

Общая информация о технике безопасности

• Общая информация о технике безопасности Введение 2 Не вносите никаких изменений и настроек, не описан- ных в этом руководстве пользователя. Неправильное использование может привести к травмированию или материальному ущербу, повреждению устройства или потере данных. Соблюдайте все приведенные предупредительные указания и инструкции по техни ке безопасности. Это устройство предназначен о толь ко для индивидуального использования. Это устройство предназначено только для индивиду- ального использования. Аппарат следует установить на плоскую устойчивую поверхность. Располагайте все шнуры и кабели таким образом, чтобы никто не мог наступить на них или споткнуться, это исключает возможность травмирования людей и повреждения самого аппарата.

Устройство предназначено для эксплуатации внутри помещений. Не прикасайтесь к ЖК-дисплею. Не раз- мещайте тяжелые или острые предметы на ЖК-экра- не, рамке или шнуре электропитания. Защищайте аппарат от попадания прямого солнечного света Защищайте аппарат от попадания прямого солнечно- го света, воздействия тепла, резких перепадов тем- пературы и влаги. Не размещайте аппарат вблизи нагревателей и кондиционеров воздуха. Смотрите информацию о допустимой температуре и влажности воздуха в технических характеристиках. Не включайте устройство сразу после доставки Не включайте устройство сразу после перемещения из помещения с низкой температурой в помещение с более высокой температурой или наоборот, а также после быстрого поднимания температуры в помеще нии. В таких ситуациях подождите не менее трех ча- сов, чтобы устройство адаптировалось к изменив- шимся условиям (температура, влажность воздуха). Если ваш апп арат слишком сильно нагреется или вы у видите выходящий из него дым Если ваш аппарат слишком сильно нагреется или вы увидите выходящий из него дым, то немедленно от- ключите шнур сетевого электропитания из розетки. Отдайте ваш аппарат для осмотра квалифицирован ным специалистам или в центр сервисного обслужи вания. Для предотвращения возгорания запрещается подносить к аппарату источники открытого пламени. Никогда не подключайте аппарат к сети и к телефонной линии в сы рых помещениях. Никогда не подключайте аппарат к сети и к телефон- ной линии в сырых помещениях. Никогда не касай- тесь сетевой вилки и розетки и телефонного разъема влажными руками. Не допускайте попадания жидкостей внутрь аппарата. Не допускайте попадания жидкостей внутрь аппара- та. Если внутрь аппарата попала жидкость или посто- ронний предмет, немедленно отключите шнур электропитания и отдайте аппарат для осмотра ква лифицированным специалистам или в центр сервис ного обслуживания. Не позволяйте детям пользоваться аппаратом без присмотра. Не позволяйте детям пользоваться аппаратом без присмотра. Не допускайте детей к упаковочным ма-

Используйте только блок питания входящий в комплект поставки Используйте только блок питания входящий в комп- лект поставки (смотрите Приложение / Технические данные). Проверьте, соответствует ли напряжение блока питания имеющемуся сетевому напряжению в месте установки. Напряжение в сети переменного тока всегда должно соответствовать указанному на

Не касайтесь шнура электропита ния с поврежденной изоляцией. Не касайтесь шнура электропитания с поврежденной изоляцией. Немедленно замените поврежденный ка- бель. Используйте только соответствующие кабели; при необходимости обращайтесь в службу техничес- кой поддержки или к Вашему поставщику. Перед оч истк ой поверхност и аппарата обязательно отключи те его от сети электропитания. Перед очисткой поверхности аппарата обязательно отключите его от сети электропитания. Для очистки используйте мягкую сухую безворсовую ткань. Не применяйте для очистки жидких, газообразных и го- рючих очистителей (аэрозоли, абразивные и полиру- ющие средства, спирт). Не допускайте попадания влаги внутрь аппарата. Очищайте дисплей только мягкой сухой тка нью. Очищайте дисплей только мягкой сухой тканью. Если дисплей на жидких кристаллах будет разбит, то из него может вытечь умеренно едкая жидкость. Избе- гайте любого контакта картриджей с вашей кожей и

Не пытайтесь самостоятельно ремонтировать аппа- рат. Неправильный ремонт может привести к трав- мам и повреждению аппарата. Ваш аппарат можно ремонтировать только в уполномоченном сервисном

Не снимайте заводской шильдик с аппарата, при этом отменяются гарантийные обязательства. Носитель памяти фотографий Используйте только совместимые с устройством но- сители информации. Всегда отключайте электропи- тание устройства прежде, чем извлечь из него карту памяти во избежании повреждения карты памяти либо устройства. Никогда не вытаскивайте карту памяти, которая ис- пользуется в текущий момент. Это может привести к повреждению или к утрате данных. Опасность взрыва при использовании неправильного типа аккумуляторов в пульте ДУ. Комплект поставки

• ) Цифровая рамка для фотографий на стойке

• ) Пульт ДУ с установленным аккумулятором (CR 2025)

• ) Сетевой адаптер со сменными сетевыми вилками

• ) Краткое руководство

Опасность взрыва при использовании неправильного типа аккумуляторов в

Используйте только аккумуляторы CR 2025. ВНИМАНИЕ! В случае использования эле- ментов питания неправильного типа сущес твует вероятность взрыва. AF-5079PS_QuickGuide_16_RU_253423731-A.book Seite 1 Montag, 23. Mai 2011 5:44 172

1. Если на дисплее имеется защитная пленка, уда-

лите ее перед началом использования.

2. Вставьте карту памяти или запоминающее уст-

ройство USB в соответствующий разъем на об- ратной стороне устройства. Оно поддерживают карты памяти следующих форматов: SD/SDHC/MMC/MS.

3. Вставьте маленькую вилку кабеля сетевого адап-

тера в разъем Í на задней стороне устройс тва. Вставьте сетевой адаптер в сетевую розетку.

4. Включите устройство при помощи выключателя

B на обратной стороне. После появления экра- на-заставки запускается слайд-шоу. Кнопки и разъемы на задней стороне устройства (рис. 1)

• Кнопки и разъемы на задней стороне устройства (рис. 1) SD/SDHC/MS/MMC – слот для карт памяти ý Гнездо – USB-разъем для подключения устройс- тва хранения данных Í – подключение блока питания B – включение и выключение устройства. В случае выключения устройства с помощью этой кнопки включение его с помощью пульта ДУ невозможно. Кнопки на пульте ДУ (рис. 2)

• Кнопки на пульте ДУ (рис. 2) © – Вызов главного меню ® – изменение основных настроек B – включение/выключение (режим готовности) Ус- тройство включается с помощью кнопки B на задней

ª – один шаг назад в меню / отмена функции ¬ – останов слайд-шоу и поворот отображаемого изображения на 90° e – останов слайд-шоу и увеличение отображаемо- го изображения ¥/§ – навигация в меню/переход к предыдущему или следующему изображению ’/c – навигация в меню, изменение фоновой под-

à – Подтверждение выбора/запуск, останов слайд-

Аккумулятор: на заводе в пульт ДУ устанавливает- ся аккумулятор (CR 2025). Для активации извлеките пластиковую ленту на нижней части пульта ДУ. Обзор меню (Воспроизведения) (рис. 3a)

• Обзор меню (Воспроизведения) (рис. 3a) Кнопка © используется для перехода между глав- ным меню и слайд-шоу. Обзор меню (Настройки) (рис. 3b)

• Обзор меню (Настройки) (рис. 3b)

1. Нажмите на ПДУ ®.

2. С помощью кнопок со стрелками ’/c выберите

одну из следующих опций: 1 ( ) Настройки фото (время смены кадров в слайд-шоу, эффекты перехода, соотношение сторон) 2 ( ) Настройки дисплея (яркость, контрастность, насыщенность цвета, фоновая подсветка) 3 ( ) Режим воспроизведения слайд-шоу (Про- смотр отсортированных изображений, Просмотр в случайном порядке) 4 ( ) Настройки по умолчанию (возврат к настрой- кам по умолчанию) Воспроизведение фотографий (рис. 4a)

• Воспроизведение фотографий (рис. 4a)

1. Нажмите на ПДУ ©.

2. Выберите при помощи кнопки ¥/§ символ для

просмотра (режим 1) и подтвердите с помощью кнопки à

3. Выберите с помощью кнопки ’/c папку или ис-

точник и подтвердите с помощью кнопки §.

4. Выберите с помощью кнопки ’/c или ¥/§

изображение, с которого необходимо запустить слайд-шоу, и подтвердите с помощью кнопки à.

5. Нажмите кнопку ¥/§ для перехода к предыду-

щему или следующему изображению.

6. Выберите с помощью кнопки ’/c яркость фо-

7. Для остановки и возобновления просмотра

слайд-шоу нажимайте кнопку à. Копирование или удаление фотографий (рис. 4b/4c)

• Копирование или удаление фотографий (рис. 4b/4c)

1. Для останова слайд-шоу нажмите кнопку à.

2. Выберите при помощи ¥/§ фотографию, кото-

рую необходимо скопировать или удалить.

3. Нажмите на ПДУ ©.

4. Выберите при помощи ¥/§:

(2) – копировать отображаемую фотографию во внутреннюю память (3) – удалить отображаемую фотографию из внутренней памяти Соблюдайте правильное положение при установке! Карта памяти вставляется только в одном положении. Не прилагайте усилие при ус- тановке карты памяти в разъем. AF-5079PS_QuickGuide_16_RU_253423731-A.book Seite 2 Montag, 23. Mai 2011 5:44 173

5. Подтвердите выбор с помощью кнопки à.

Увеличить/уменьшить (зум)

• Увеличить/уменьшить (зум)

1. Нажмите на пульте ДУ e для увеличения отоб-

ражаемого изображения.

2. С помощью кнопок ¥/§ и ’/c можно переме-

щаться между областями увеличенного изобра-

3. Нажимайте повторно кнопку ª для последующе-

го уменьшения изображения.

4. Нажмите кнопку à для продолжения слайд-шоу.

Повернуть изображение

• Повернуть изображение

1. Нажмите на пульте ДУ кнопку ¬ для поворота

отображаемого изображения на 90° против часо- вой стрелки. Эта информация сохраняется в изображении.

2. С помощью кнопки ª эта функция отключается.

3. Нажмите кнопку à для продолжения слайд-шоу.

Рекомендуемые условия эксплуатации Относительная влажность возду ха Потребляемая мощность Устройст во вкл ючено находится Соотношение сторон Внутренняя память Порт USB Совместимые карты памяти Фотоформаты Форматы файлов Электрическое питание Производитель Эл ектрическ ое питание Тип Электрическое питание

Все данные приведены исключительно в справочных целях. AgfaPhotoоставляет за собой право вносить любые изменения в конструкцию изделия без пред варительного уведомления. Изделия под торговой маркой AgfaPhoto произ- водятся по лицензии компании Agfa-Gevaert NV & Co. KG или Agfa-Gevaert NV. Ни Agfa-Gevaert NV & Co. KG, ни Agfa-Gevaert NV не производит данные устройства, а также не предоставляет гарантий- ные услуги или поддержку. По вопросам обслуживания, поддержки или га- рантии обращайтесь к поставщику или произво-

Контактная информация: AgfaPhoto Holding GmbH, www.agfaphoto.com Производитель: Sagemcom, www.sagemcom.com Маркировка CE удостоверяет, что устройство соот- ветствует основным требованиям директивы 1999/5/ СЕ Европейского Парламента и Совета по телеком муникационному терминальному оборудованию, ка- сающихся безопасности, здоровья пользователей и электромагнитных помех. С сертификатом соответствия можно ознакомиться на сайте www.agfaphoto.com. Recycling Упаковка: Для упрощения вторичной переработки упаковки проконсультируйтесь об этой возможности с вашей местной организацией вторичной перера

Аккумуляторы: Старые аккумуляторные батарейки необходимо утилизировать в специально предназна ченных для этого местах. Габаритные размеры (ШхВхГ) 195¦×¦135¦×¦75¦мм Вес 0,34¦кг Рекомендуемые условия экс-

5¦–¦45¦ºC Относительная влажность

20¦–¦80¦% Потребляемая мощность Устройство включено нахо- дится (слайд-шоу) 3,3¦Вт Размер по диагонали 7¦“ / 16,2¦см Соотношение сторон 16:10 Разрешение: 720¦×¦480¦Пикселей Внутренняя память до 5 фотографий (с функцией внутреннего копирова-

Порт USB макс. токовая нагрузка USB-Host < 250¦mA Совместимые карты памяти SD/SDHC/MMC/MS Фотоформаты JPEG Форматы файлов *.jpg Производитель Shenzhen HONOR Electronic Co., Ltd. Модель ADS-5N-06 05005G-A0 Вход 100¦–¦240¦В¦~ / 50¦/ ¦60¦Гц Выход 5¦В¦~ / 1¦Гц AF-5079PS_QuickGuide_16_RU_253423731-A.book Seite 3 Montag, 23. Mai 2011 5:44 174

WEEE Изделие: Символ перечеркнутой мусорной урны на вашем изделии означает, что оно классифицируется как электронное оборудование, для которого дейс- твуют специальные правила утилизации. Для юридического обеспечения вторичной перера- ботки и восстановления отходов электрического и электронного оборудования (Waste Electrical and Electronic Equipment - WEEE) и для защиты экологии и здравоохранения Европейские нормы требуют, что- бы вы отдельно собирали отработавшее свой срок электронное оборудование с использованием одного из следующих вариантов:

• Ваш поставщик забирает ваше старое оборудова- ние назад, если вы покупаете у него новое обору- дование взамен старого. Отработавшее свой срок оборудование можно так- же утилизировать в специально предназначенных для этого местах. Используемую упаковку из бумаги и картона можно сдавать для вторичной переработки. Пластиковую пленку и упаковочные элементы из пенополистирола следует сдавать для повторной переработки или ути лизировать в соответствии с национальным законо дательством. Все права защищены. Все права защищены. Никакую часть этой публикации нельзя воспроизводить, хра- нить в архивной системе или передавать в любом формате и любыми средствами, в том числе элект- ронными, механическими, путем фотокопирования, записи и любыми другими без предварительного по лучения письменного разрешения от компании AgfaPhoto. Приведенная здесь информация предна- значена только для использования с данным издели ем. Компания AgfaPhoto не несет ответственности в случае применения этой информации к другим изде

Это руководство пользователя является документом, не накладывающим никаких договорных обяза
