1 S y m b o

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd andningsskydd!

Varning! Apparaten kan innehålla hälsofarligt damm!

Tillhör inte till kommunalavfall.

2 Maskindelar

[1-1] Förslutningsplugg

[1-2] Insugsöppning

[1-3] Modulkontaktplats (tryckluftsmodul vid CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Eluttag

[1-5] Slangförvaring

[1-6] Handtag

[1-7] SysDoc

[1-8] Automatisk rengöringsverkan (endast varianter med AutoClean)

[1-9] Inställning av slangens diameter

[1-10] Sugkraftsreglering

[1-11] Strömvred

[1-12] Låsklammer

[1-13] Smutsbehållare

[1-15] Broms

3 T e k n i s k a d a t a

Dammsugare

Effekt 350 - 1200 W
Anslutningseffekt i eluttag max EU	CH, DKGB 240 V/ 110 V	2400 W1100 W1800 W/ 500 W
Volymström (luft) max, turbin 234 m^3/h (3900 l/min)
Undertryck max, turbin 24000 Pa
Filteryta 6318 cm^2
Sugslang D 27 mm x 3,5 m-AS
Nätkabelns längd 7,5 m
Ljudtrycksnivå enligt EN 60704-2-1 / Osäkerhet K 71 dB(A) / 3 dB
Skyddsklass IP X4
Behållarens volym	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Mått L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Vikt	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg
CTM 48 E, CTM 48 E LE		18,8 kg
CTM 48 E AC, CTM 48 E LE AC		19,6 kg

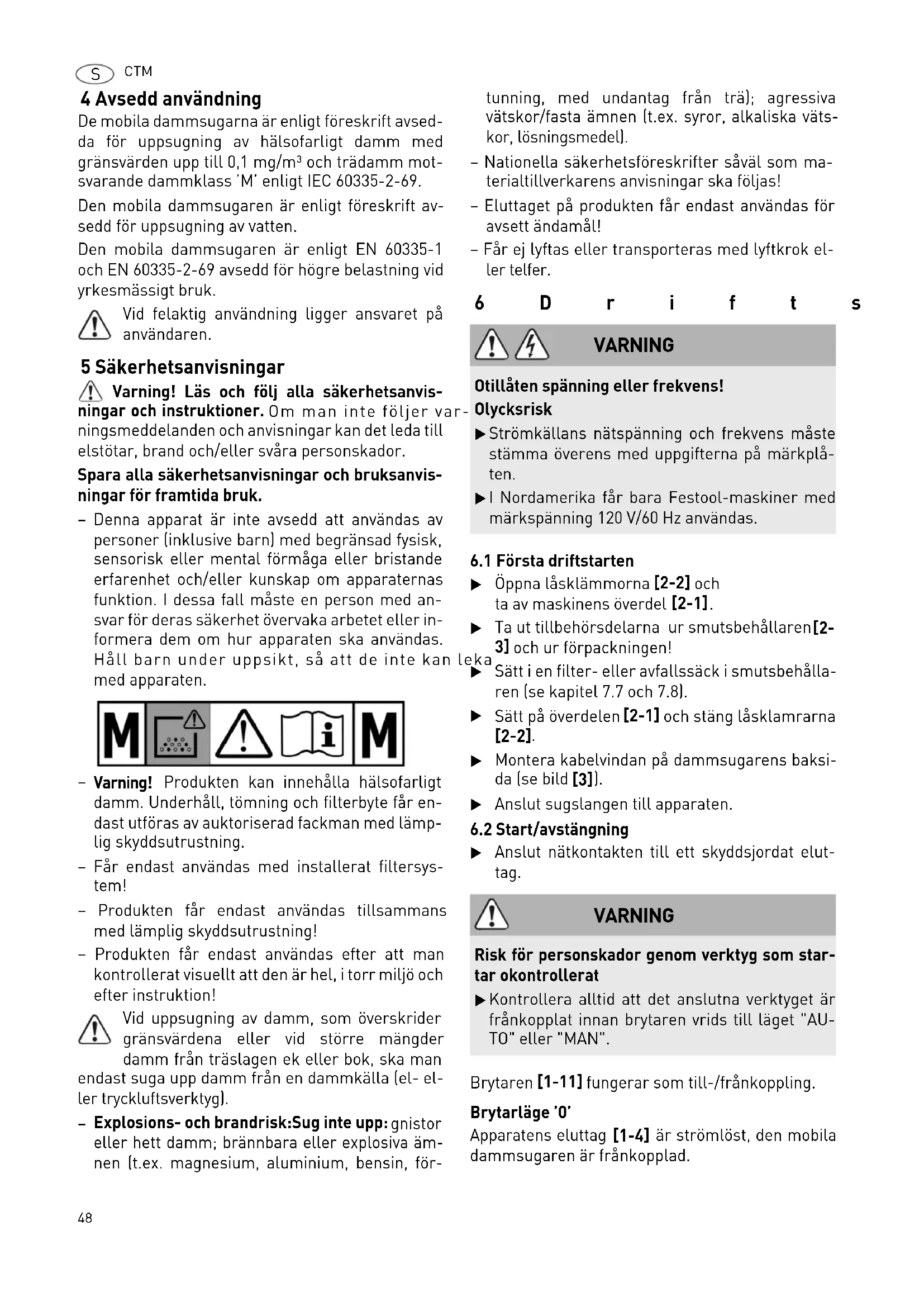

4 Avsedd användning

De mobila dammsugarna är enligt föreskrift avsedda för uppsugning av hälsofarligt damm med gränsvärden upp till 0,1 mg/m ^3 och trädamm motsvarande dammklass 'M' enligt IEC 60335-2-69.

Den mobila dammsugaren är enligt föreskrift avsedd för uppsugning av vatten.

Den mobila dammsugaren är enligt EN 60335-1 och EN 60335-2-69 avsedd för högre belastning vid yrkesmässigt bruk.

Vid felaktig användning ligger ansvaret på användaren.

⚠ Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om apparaternas funktion. I dessa fall måste en person med ansvar för deras säkerhet övervaka arbetet eller informera dem om hur apparaten ska användas. Håll barn under uppsikt, så att de inte kan med apparaten.

M ! i M

• Varning! Produkten kan innehålla hälsofarligt damm. Underhåll, tömning och filterbyte får endast utföras av auktoriserad fackman med lämplig skyddsutrustning.
• Får endast användas med installerat filtersystem!
• Produkten får endast användas tillsammans med lämplig skyddsutrustning!
• Produkten får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö och efter instruktion!

Vid uppsugning av damm, som överskrider gränsvärdena eller vid större mängder damm från träslagen ek eller bok, ska man endast suga upp damm från en dammkälla (el- eller tryckluftsverktyg).

- Explosions- och brandrisk:Sug inte upp: gnistor eller hett damm; brännbara eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, för-

tunning, med undantag från trä); agressiva vätskor/fasta ämnen (t.ex. syror, alkaliska vätskor, lösningsmedel).

• Nationella säkerhetsföreskrifter såväl som materialtillverkarens anvisningar ska följas!
• Eluttaget på produkten får endast användas för avsett ändamål!
• Får ej lyftas eller transporteras med lyftkrok eller telfer.

6 D r i f t s

WARNING

Otillåten spänning eller frekvens!

Olycksrisk

Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
▶ I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas.

▶ Öppna läsklämmorna [2-2] och ta av maskinens överdel [2-1].
▶ Ta ut tillbehörsdelarna ur smutsbehållaren[2-3] och ur förpackningen!
Sätt i en filter- eller avfallssäck i smutsbehållaren (se kapitel 7.7 och 7.8).
Sätt på överdelen [2-1] och stäng låsklamrarna [2-2].
Montera kabelvindan på dammsugarens baksida (se bild [3]).
▶ Anslut sugslangen till apparaten.

6.2 Start/avstängning

▶ Anslut nätkontakten till ett skyddsjordat eluttag.

WARNING

Risk för personskador genom verktyg som startar okontrollerat

- Kontrollera alltid att det anslutna verktyget är frånkopplat innan brytaren vrids till läget "AUTO" eller "MAN".

Brytaren [1-11] fungerar som till-/frånkoppling.

Brytarläge '0'

Apparatens eluttag [1-4] är strömlöst, den mobila dammsugaren är frånkopplad.

Brytarläge 'MAN'

Eluttaget [1-4] är strömförande, dammsugaren startar.

Brytarläge 'Auto'

Eluttaget [1-4] är strömförande, den mobila dammsugaren startar när det anslutna verktyget kopplas till.

7 Inställningar

7.1 Ställa in slangens diameter

▶ Ställ in slangdiameter-reglaget [1-9] på den anslutna slangens diameter.
① Detta säkerställer att lufthastigheten i utsugningsslangen mäts korrekt (se kapitel 7.9).

7.2 Ansluta elverktyg

WARNING

Risk för personskador

▶ Observera den maximala anslutningseffekten för eluttaget (se kapitlet Tekniska data).
▶ Koppla ifrån elverktyget.

▶ Anslut elverktyget till eluttaget [1-4].

7.3 Ansluta tryckluftsverktyg

WARNING

Risk för personskador

▶ Koppla ifrån tryckluftsverktyget.

Tillkopplingsautomatik vid tryckluftsverktyg (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tillbehör)

med tryckluftsmodul på modulkontaktplatsen [1-3]

Rekommendation:

• Montering av försörjningsenhet VE (495886): filtrerad och oljad tryckluft
• Användning av IAS-system med IAS-kopplings-stycke (454757) för Festools tryckluftsverktyg

Grundförutsättning: Verktygets arbetstryck är 6 bar!

7.4 Reglera sugkraften

Med det svarta bromsspaken [1-15] kan dammsugaren låsas så att den står stilla. Lyft upp dammsugaren lite framtill och tryck ner den svarta bromsspaken så att den hakar i.Tryck på den gröna spaken för att lossa bromsen [1-14].

7.6 Temperaturskydd

För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.

Koppla ifrån dammsugaren, låt den svalna ca 5 minuter, koppla till den.
① Om den inte kan kopplas till: kontakta din Festool serviceverkstad.

7.7 Byta filtersäcken (SC FIS-CT 26/36/48)

Ta ut filtersäcken [4]

• Öppna låsklämmorna [2-2] och ta av maskinens överdel [2-1].
  ▶ Ta ut filtersäcken.
  Avfallshantera den använda filtersäcken i enlighet med lagstadgade bestämmelser.
  ▶ Rengör smutsbehållaren. [2-3].

Sätta i filtersäcken [5]

Lägg i en ny filtersäck (SC FIS-CT 26/36/48) (bild [5]). OBS! Tryck på säckkragen ordentligt på insugningsröret.
Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].
① Kontrollera att filtersäcken inte kläms fast mellan över- och underdelen.

7.8 Byta avfallssäcken

Förslut sugöppningen [1-2] med förslutningspluggen [1-1].
- Öppna låsklämmorna [2-2] och ta av maskinens överdel [2-1].
▶ Förslut avfallssäcken.
▶ Ta ut avfallssäcken.
Avfallshantera den använda avfallssäcken i enlighet med lagstadgade bestämmelser.
▶ Rengör smutsbehållaren. [2-3].

Sätta i avfallssäcken [7]

Sätt i en ny avfallssäck (ENS-CT26/36/48) i behållarens insugningsstuts och lås den.
OBS! Öppningarna i avfallssäckens sidor måste ligga innanför smutsbehållaren. Kontrollera att regeln hakar i.

▶ Lägg avfallssäcken över kanten på behållaren.

Se till att kontakterna [10-2] är fria.

Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].

7.9 Volymströmsövervakning

Om lufthastigheten i sugslangen faller under 20 m/s, ljuder en akustisk varningssignal.

Möjliga orsaker Åtgärd
Sugkraftsregleringen [1-10] är för lågt inställd. Ställ in sugkraftsregleringen på ett högre värde (se kapitel 7.4).
Vridknappen [1-9] är inte inställd på den anslutna slangens diameter.	Ställ in rätt slangdiameter (se kapitel 7.1).
Sugslangen är igentäppt eller knäckt. Ta bort stoppet och räta ut slangen.
Filtersäcken är full. Sätt i en ny filtersäck (se kapitel 7.7).
Huvudfiltret är smutsigt. Byt huvudfiltret (se kapitel 9.1).ENDAST AUTOClean: Rengör huvudfiltret (se kapitel 8.2).
Fel på övervakningselektroniken. Låt en Festool-serviceverkstad åtgärda felet.
Våtsugning. Funktionssäkerheten påverkas ej, inga åtgärder krävs.

8 Arbeten

8.1 Hantering

Slangförvaring: Efter arbetet kan man dra sugslangen genom öppningen [8-3] och lägga den i slangförvaringen. Man kan även dra nätkabeln genom öppningen [8-2] och förvara den i slangförvaringen.

Systainerförvaring SysDoc: På förvaringsytan kan man sätta fast en systainer med de båda skjutspärrarna [8-1].

8.2 AUTO Clean - Rengöra huvudfiltret (en-dast varianter med AutoClean)

För att garantera en jämn och hög sugeffekt vid fint damm kan man ställa in [1-8] frekvensen på den automatiska rengöringen steglöst med vridknappen. Den automatiska rengöringen ska endast användas i kombination med en avfallssäck (uppfyller dammklass 'M').

Vid våtsugning och arbete med filtersäck ska vridknappen [1-8] ställas på 0.

- Vid kraftig dammanhopning ska den automatiska rengöringen [1-8] vara inställd på maxvärdet.

Manuell rengöring

Om huvudfiltret är kraftigt nedsmutsat rekommenderar vi en totalrengöring:

Håll för munstycks- eller sugslangsöppningen med handen i 2 sekunder.
▶ Vrid reglaget [1-11] till symbolen AC.

① Om lässpärren CT-VS (best.nr: 497926) används kan totalrengöringen utföras utan att det anslutna elverktyget behöver demonteras.

Vid intensiv användning i samband med kraftigt vidhäftande damm kan apparatens huvudfilter ibland behöva rengöras mekaniskt (exempelvis genom ursugning). Använd andningsskydd!

8.3 Speciella procedurer CTM 36 E AC- LHS

För att använda dammsugaren i kombination med PLANEX:

Använd en knäckbeständig sugslang D 36 mm x 3,5 m-AS.
▶ Anslut en specialsugmuff för att ansluta PLAN-EX.
Sätt en lässpärr CT-VS mellan insugsöppningen [1-2] och sugslangen.
▶ Montera verktygshållaren.
▶ Får endast användas med avfallssäck!

8.4 Suga upp torra ämnen

OBSERVER

Hälsofarligt damm

Risk för skador i luftvägarna

▶ Använd alltid en filter- eller avfallssäck vid upp-sugning av hälsofarligt material!
Använd endast apparaten med fungerande volymströmsövervakning.

Kontrollera följande vid uppsugning av damm som bildas vid användning av elverktyg:

Om frånluften återförs till rummet, måste rummets luftväxlingsnivå L vara tillräcklig. För att hålla de föreskrivna gränsvärdena, får den återförda volymströmmen maximalt uppgå till 50 % av friskluftens volymström (rumsvolym V_R x luftväxlingsnivå L_W ). Observera dessutom de nationella bestämmelserna.

Observera! Ett fuktigt huvudfilter blir snabbare igensatt när det används till torra material. Därför ska man alltid låta huvudfiltret torka före dammsugning, eller byta ut det mot ett torrt.

8.5 Suga upp våta ämnen/vätskor

Ta bort filter- eller avfallssäcken!

Rekommendation: Använd det speciella våt-filtret (NF-CT).

När den maximala fyllnadsnivån nås, avbryts upp-sugningen automatiskt.

Låt huvudfiltret torka efter våtsugning!

OBSERVER

Utträngande skum och vätskor

▶ Koppla genast ifrån dammsugaren och töm den.

8.6 Antistatiskt system

Vid dammsugning uppstår statisk laddning på grund av friktionen i sugslangen. Det kan ge personen som dammsuger obehagliga elstötar. För att leda bort statisk uppladdning är den mobila dammsugaren som standard utrustad med ett antistatiskt system. För detta måste man emellertid använda den bifogade antistatiska sugslangen.

8.7 After arbetet

▶ Endast varianter med AutoClean: Rengör huvudfiltret automatiskt eller manuellt (se kapitel 8.2).
Koppla ifrån dammsugaren och dra ut nätkontakten.
▶ Linda upp nätkabeln.
▶ Töm smutsbehållaren.
Förslut sugöppningen [1-2] med förslutningspluggen[1-1].

WARNING

Hälsofarligt damm

Risk för skador i luftvägarna

▶ Rengör dammsugaren och samtliga tillbehör genom att dammsuga av den och torka av den helt (både invändigt och utvändigt), innan den flyttas från det smutsiga området.
▶ Delar som inte kan rengöras helt måste transporteras lufttätt förslutet i en plastsäck.
▶ Använd andningsskydd!

Apparaten ska endast förvaras inomhus.

▶ Förvara dammsugaren i ett torrt utrymme, yddad mot obehörig användning.

9 Underhåll och skötsel

WARNING

Risk för personskada, elstöt

▶ Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på maskinen!
▶ Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.com

Använd bara Festools originalreservdelar!Art.nr nedan:

www.festool.com

Skadade skyddsanordningar och delar måste repareras eller bytas ut av en

auktoriserad fackverkstad, såvida inget annat anges i bruksanvisningen.

Observera följande anvisningar:

• Produkten ska kontrolleras ur dammteknisk synpunkt minst en gång årligen (t.ex. att det inte förekommer några filterskador, att dammsugaren är tät och att kontrollanordningarna fungerar) av tillverkaren eller av en person som utbildats av tillverkaren.
• Komponenter som inte kan rengöras ska kasseras. Använd tättförslutande påsar till dessa. Följ gällande bestämmelser för avfallshantering!
• Vid underhåll av apparaten (genom användaren) ska apparaten plockas isär, rengöras och underhållas, i den mån det är möjligt, utan att personer

utsätts för några risker. Vidta lämpliga försiktighetsåtgärder, såsom avlägsnande av gifter före isärplockning, åtgärder för filtrerad ventilation i lokalen där apparaten underhålls, rengöring av arbetsområdet och användning av personlig skyddsutrustning.

9.1 Byta huvudfiltret

OBS

Motorskada

Använd aldrig dammsugaren utan inbyggt huvudfilter, eftersom motorn då kan skadas.

• Öppna låsklämmorna [2-2] och ta av maskinens överdel [2-1].
  ▶ Vrid på apparatens överdel så att huvudfiltret riktas uppåt (bild[9]).
  ▶ Ställ om spaken [9-3] och ta bort[9-2] hållaren.
  ▶ Ta bort det använda huvudfiltret [9-1] och sätt i ett nytt.
  Avfallshantera det använda huvudfiltret i enlighet med lagstadgade bestämmelser.
  ▶ Sätt i hållaren [9-2] och ställ om spaken [9-3] så att den hakar fast.
  Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].

9.2 Tömma smutsbehållaren

När överdelen tagits av kan smutsbehållaren [2-3] tömmas.

▶ Efter uppsugning av vätskor, rengör nivåsensorna [10-1] regelbundet med en mjuk trasa och undersök dem med avseende på skador.

10 Tillbehör

Artikelnummer för tillbehör och filter finns i Festools katalog eller på internet, "www.festool.se".

10.1 Moduler

Dammsugaren kan kompletteras med följande moduler som ingår i tillbehörssortimentet. De ska då monteras [1-3] på modulkontaktplatsen av en auktoriserad serviceverkstad:

• Tryckluftsmodul
• Eluttagsmodul med permanent strömtillförsel
• Eluttagsmodul med tillkopplingsautomatik (ej för GB 110 V-varianten)
• Modul för energi-/utsugsenhet (EAA) för användning med tillkopplingsautomatiken på EAA.

Närmare information om modulerna finns på Festools hemsida "www.festool.se".

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU: Enligt EU-direktiv 2002/96/EG måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

12 EG-förklaring om överensstämmelse

Mobil dammsugare Serienr
CTM 26 E 495865, 495866, 495870,	496948
CTM 26 E AC 496313, 496544, 496545,	496550, 497990, 497991, 497992
CTM 36 E 495867, 495868, 495871,	496949
CTM 36 E AC, CTM 36 E AC-LHS	496546, 496547, 496548, 496551, 497069, 497073, 497072, 497076, 497070
CTM 36 E LE	495869, 496947, 496950
CTM 36 E LE AC	496549
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498021, 498022
CTM 48 E LE AC	498023
År för CE-märkning:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande riktlinjer och normer: 2006/42/EG, 2004/108/EG, 2011/65/EU (fr o m 01.01.2013), EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Chef för forskning, utveckling, teknisk dokumentation 19.12.2012

Information om REACH:

www.festool.com/reach

8.2 AUTO Clean - Rens fladfiltret (kun varianter med AutoClean)
