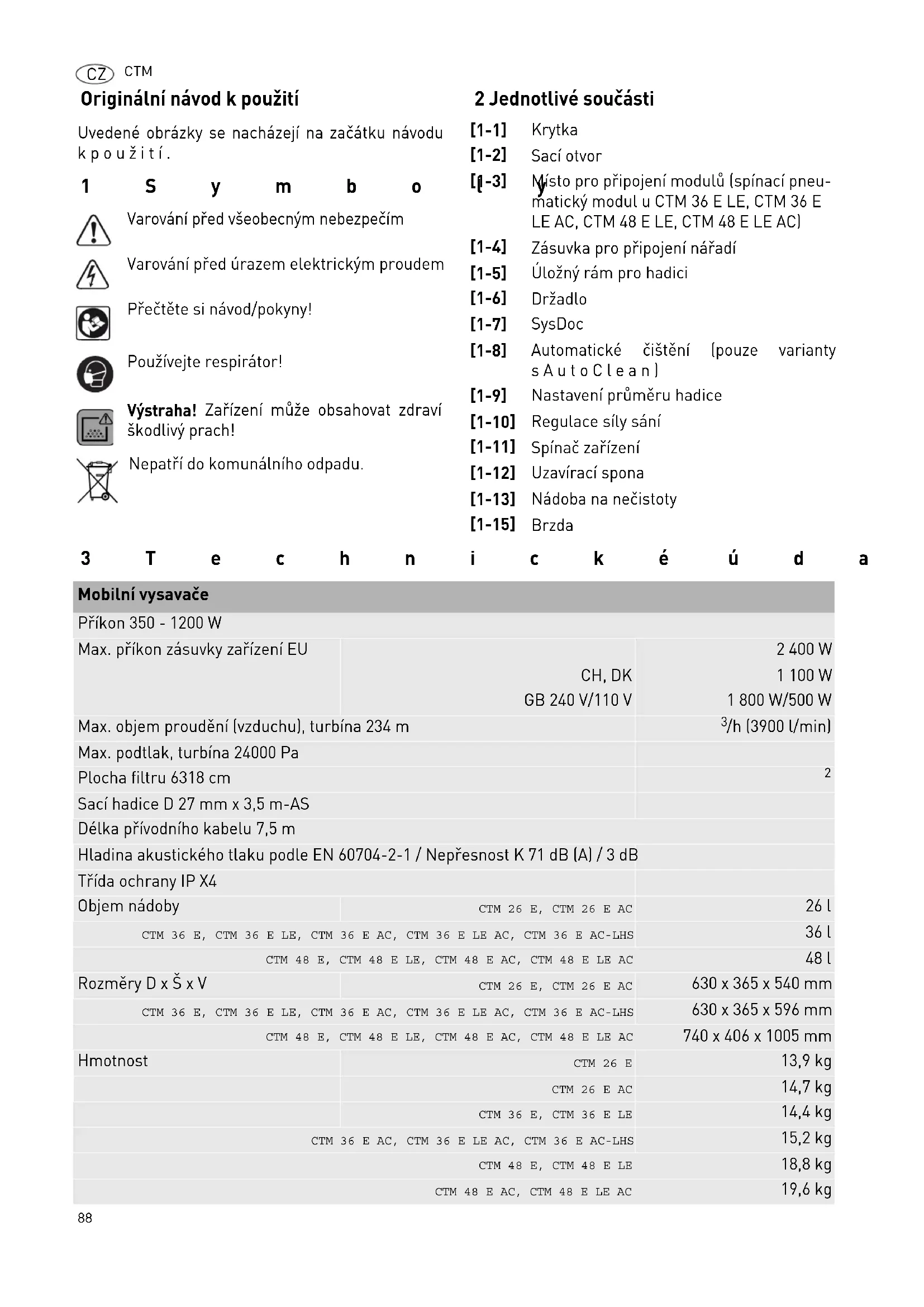

NÁVOD K OBSLUZE CTM 36L M Class FESTOOL

Originální návod k použití

Uvedené obrázky se nacházejí na začátku návodu k použití.

1 S y m b o

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod/pokyny!

Používejte respirátor!

Výstraha! Zařízení může obsahovat zdraví škodlivý prach!

Nepatří do komunálního odpadu.

2 Jednotlivé součásti

[1-1] Krytka

[1-2] Sací otvor

[1-3] Místo pro připojení modulů (spínací pneumatický modul u CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Zásuvka pro připojení nářadí

[1-5] Úložný rám pro hadici

[1-6] Držadlo

[1-7] SysDoc

[1-8] Automatické čištění (pouze varianty s Auto Clean)

[1-9] Nastavení průměru hadice

[1-10] Regulace síly sání

[1-11] Spínač zařízení

[1-12] Uzavírací spona

[1-13] Nádoba na nečistoty

[1-15] Brzda

Mobilní vysavače jsou na základě svého určení vhodné pro vysávání a odsávání zdraví škodlivého prachu s mezními hodnotami do 0,1 mg/mt a dřevěného prachu odpovídajícího třídě prachu 'M' podle IEC 60335-2-69.

Mobilní vysavač je určen k vysávání vody.

Mobilní vysavač je podle EN 60335-1 a EN 60335-2-69 vhodný pro zvýšené nároky při profesionálním použití.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

5 Bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyba při dodržování va-rovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a návody uschovejte, abyste je mohli použít i v budoucnosti.

- Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo bez příslušných zkušeností a/nebo vědomostí, kromě případů, kdy na jejich bezpečnost dohlíží kompetentní osoba nebo je tato osoba instruuje, jak se zařízení používá. Na děti je nutné dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

M ! i M

• Výstraha: zařízení může obsahovat zdraví škodlivý prach. Údržbu, vyprazdňování, výměnu filtrů smí provádět pouze autorizovaný odborník s vhodnými ochrannými pomůckami.
• Používejte pouze s nainstalovaným filtračním systémem!
• Používejte pouze s vhodnými ochrannými po-můckami!
• Používejte pouze, pokud jste při vizuální kontrole nezjistili žádné poškození, v suchém prostředí a podlenávodu!

Při odsávání prachu, který přesahuje mezní hodnotu nebo při vysávání velkého objemu dubového nebo bukového prachu odsávejte pouze u jednoho zdroje prachu (elektrického nebo pneumatického nářadí).

- Nebezpečí výbuchu a požáru:nevysávejte: jiskry a horký prach; hořlavé nebo výbušné látky (např. hořčík, hliník, benzin, ředidla, s výjimkou dřeva);

o agresivní kapalížy/pevnéj látky (tnapř. kýseliny, louhy, rozpouštědla).

• Dodržujte národní bezpečnostní předpisy a řídte se údaji výrobce materiálu!
• Zásuvku na zařízení používejte pouze k uvedenému účelu!
• Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení!

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu

▶ Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.
▶ V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz.

6.1 První uvedení do provozu

▶ Rozevřete uzavírací svorky [2-2] a sejměte horní díl přístroje [2-1].
▶ Vyjměte příslušenství z nádoby na nečistoty [2-3] azobalu!
▶ Do nádoby na nečistoty nasadte filtrační nebo odpadní vak (viz kapitola 7.7 a 7.8).
▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].
▶ Naviják kabelu namontujte na zadní stranu mobilního vysavače (viz obrázek [3]).
▶ Připojte k zařízení sací hadici.

6.2 Zapnutí/vypnutí

▶ Sítovou zástrčku zapojte do uzemněné zásuvky.

VAROVÁNÍ

Nebezpečí poranění nekontrolovaně spuštěným nářadím

▶ Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté.

Spínač [1-11] slouží k zapínání a vypínání.

Poloha spínače „0“

Zásuvka pro připojení nářadí [1-4] je bez napětí, mobilní vysavač je vypnutý.

Poloha spínače „MAN“

Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí.

Poloha spínače „Auto“

Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí při zapnutí připojeného nářadí.

7 N a s t a

7.1 Nastavení průměru hadice

▶ Nastavte průměr hadice [1-9] podle průměru připojené hadice.
① Tak bude zajištěno správné měření rychlosti vzduchu v odsávací hadici (viz kapitola 7.9).

7.2 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Dodržujte maximální příkon zásuvky zařízení (viz kapitola Technické údaje).
▶ Vypněte elektrické nářadí.

Zapojte elektrické nářadí do zásuvky zařízení [1-4].

7.3 Připojení pneumatického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Vypněte pneumatické nářadí.

Spínací automatika u pneumatického nářadí (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC nebo příslušenství)

s pneumatickým modulem na místě pro připojení modulů [1-3]

Doporučení:

• Montáž úpravné jednotky VE (495886): filtrovaný a přimazávaný stlačený vzduch
• Použití systému IAS s přípojkou IAS (454757) pro pneumatické nářadí Festool

Předpoklad: provozní tlak nářadí 6 bar!

7.4 Regulace síly sání

▶ na otočném knoflíku [1-10].

7.5 Zajištění brzdy

Pomocí černé brzdové páčky [1-15] zabráníte rozjetí mobilního vysavače. Za tímto účelem mobilní vysavač vepředu mírně nazdvihněte a černou brzdovou páčku zatlačte dolů, až zaskočí. Pro uvolnění stiskněte zelenou páčku [1-14].

7.9 Kontrola objemu proudění

Jestliže rychlost proudění vzduchu klesne pod 20 m/s, zazní výstražný akustický signál.

7.6 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.

Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho.

① Pokud ho nelze zapnout, kontaktujte zákaznický servis Festool.

7.7 Výměna filtračního sáčku (SC FIS-CT 26/36/48)

Vyjmutí filtračního sáčku [4]

▶ Rozevřete uzavírací svorky [2-2] a sejměte horní díl přístroje [2-1].
▶ Vyjměte filtrační vak.
▶ Použitý filtrační vak zlikvidujte v souladu se zákonnými předpisy.
▶ Vyprázdněte nádobu na nečistoty [2-3].

Nasazení filtračního vaku [5]

Založte nový filtrační vak (SC FIS-CT 26/36/48) (obrázek [5]). Důležité: Objímku filtračního vaku silně přitlačte na tvarovku sacího otvoru.
▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].
① Dbejte na to, aby nedošlo k přiskřípnutí filtračního vaku mezi horní a dolní částí.

7.8 Výměna odpadní vaku

Vyjmutí odpadního vaku [6]

▶ Uzavřete sací otvor [1-2] krytkou [1-1].
▶ Rozevřete uzavírací svorky [2-2] a sejměte horní díl přístroje [2-1].
▶ Odpadní vak uzavřete.
▶ Vyjměte odpadní vak.
▶ Použitý odpadní vak zlikvidujte v souladu se zákonnými předpisy.
▶ Vyprázdněte nádobu na nečistoty [2-3].

Nasazení odpadního vaku [7]

▶ Nasadte nový odpadní vak (ENS-CT26/36/48) na vstupní hrdlo nádoby a zajistěte ho.
Důležité: Postranní otvory odpadního vaku musí být mimo odpadní nádobu. Dbejte na to, aby pojistka zaskočila.

▶ Vložte odpadní vak přes okraj nádoby.

Dbejte na to, aby kontakty [10-2] zůstaly volné.

▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].

Možné příčiny Odstranění
Regulace síly sání [1-10] nastavená na příliš nízkou hodnotu.	Nastavte regulaci síly sání na vyšší hodnotu (viz kapi-tola 7.4).
Fixační šroub [1-9] není nastavený podle prů-měru připojené hadice.	Nastavte správný průměr hadice (viz kapitola 7.1).
Sací hadice je ucpaná nebo zalomená. Odstraňte ucpání nebo zalomení.
Plný filtrační vak. Nasadťe nový filtrační vak (viz kapitola 7.7).
Hlavní filtr znečištěný. Vyměňte hlavní filtr (viz kapitola 9.1).POUZE AUTOClean: Vyčistěte hlavní filtr (viz kapitola 8.2).
Nesprávná funkce kontrolní elektroniky. Nechte odstranit v autorizovaném servisu Festool.
Mokré sání. Není negativně ovlivněna bezpečná funkce, nejsou nutná žádná opatření.

8 P r á c e

8.1 Manipulace

Úložný rám pro hadici: Po skončení práce můžete sací hadici vést otvorem [8-3] a uložit ji do úložného rámu pro hadici. Otvorem [8-2] můžete vést síťový kabel a rovněž ho uložit do úložného rámu.

Uložení Systaineru SysDoc: Na odkládací ploše lze pomocí dvou posuvných krytek [8-1] upevnit Systainer.

8.2 AUTO Clean - čištění hlavního filtru (pouze varianty s AutoClean)

Aby byl u jemného prachu zajištěný konstantně vysoký sací výkon, můžete pomocí otočného knoflíku [1-8] plynule nastavovat frekvenci automatického čištění. Automatické čištění používejte pouze v kombinaci s odpadním vakem (dodržení třídy prachu 'M').

Při mokrém sání a práci s filtračním vakem nastavte otočný knoflík [1-8] do polohy 0.

Při velkém množství prachu nastavte automatické čištění [1-8] na maximální hodnotu.

Manuální čištění

Spínač zařízení [1-11] nastavte na symbol AC.

V případě mimořádně silného znečištění hlavního filtru doporučujeme kompletní vyčištění:

▶ Na 2 sekund rukou zacpěte otvor hubice nebo sací hadice.
▶ Otočte spínač zařízení [1-11] na symbol AC.
① Při použití posuvného uzávěru CT-VS (obj. č.: 497926) je kompletní vyčištění možné bez demontáže připojeného elektrického nářadí.

Při použití na hodně přilnavý prach je za určitých okolností nutné hlavní filtr vyčistit mechanicky (např. vysátím). Používejte přitom respirátor!

8.3 Specifika CTM 36 E AC- LHS

Abyste mohli mobilní vysavač používat v kombinaci s nářadím PLANEX:

▶ Použijte sací hadici odolnou proti zlomení D 36 mm x 3,5 m AS.
▶ Pro připojení PLANEX použijte speciální sací objímku.
▶ Mezi sací otvor [1-2] a sací hadici nasadte posuvný uzávěr CT-VS.
▶ Namontujte držák nářadí.
▶ Používejte jen s odpadním vakem!

8.4 Vysávání a odsávání suchých materiálů

POZOR

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Při odsávání zdraví škodlivých látek používejte filtrační nebo odpadní vak!
▶ Zařízení používejte pouze s funkční kontrolou objemu proudění.

Při odsávání prachu u běžícího elektrického nářadí dodržujte následující:

Pokud je použitý vzduch odváděn zpět do místnosti, musí být v místnosti dostatečná míra výměny vzduchu L. Aby byly dodrženy přípustné mezní hodnoty, smí objem proudění zpět odváděného vzduchu činit maximálně 50 % objemu proudění čerstvého vzduchu (objem prostoru V_R x míra výměny vzduchu L_W ). Kromě toho dodržujte místní předpisy.

Upozornění: Vlhký hlavní filtr se při odsávání suchých látek rychleji zanáší. Z tohoto důvodu by se měl hlavní filtr před vysáváním prachu vysušit nebo vyměnit za suchý.

8.5 Vysávání a odsávání mokrých materiálů/kapalin

Vyjměte filtrační nebo odpadní vak!

Doporučení: použijte speciální filtr pro mokré vysávání (NF-CT).

Po dosažení maximální výšky naplnění se vysávání automaticky přeruší.

Po mokrém sání nechte uschnout hlavní filtr!

POZOR

Unikající pěna a kapaliny

▶ Zařízení okamžitě vypněte a vyprázdněte.

8.6 Antistatický systém

Při vysávání vznikají v důsledku tření v sací hadici statické náboje. Pracovník je může vnímat nepříjemně jako rány elektrickým proudem. Mobilní vysavač je proto sériově vybavený antistatickým systémem, který tyto statické náboje odvádí. Je ovšem nutné použít přiloženou antistatickou sací hadici.

8.7 Po skončení práce

▶ Pouze varianty s AutoClean: automaticky nebo manuálně vyčistěte hlavní filtr (viz kapitola 8.2).
▶ Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.
▶ Naviňte přívodní kabel.
▶ Vyprázdněte nádobu na nečistoty.
▶ Uzavřete sací otvor [1-2] krytkou [1-1].

VAROVÁNÍ

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Dříve než mobilní vysavač i veškeré příslušenství přemístíte ze znečistěné oblasti, důkladně je vyčistěte vysátím a vytřením (zevnitř i zvenku).
Části, které nelze zcela vyčistit, je nutné před přepravou vzduchotěsně uzavřít do plastového pytle.
▶ Používejte respirátor!

Toto zařízení uchovávejte pouze ve vnitřních prostorech.

▶ Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na:

www.festool.com/Service

Používejte jen originální náhradní díly Festool! Obj. č. na:

www.festool.com/Service

Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vymě-

něny kvalifikovaným servisem, pokud není v návodu k použití uvedeno jinak.

Dodržujte následující pokyny:

• Minimálně jednou ročně by měl výrobce nebo instruovaná osoba provést technickou kontrolu ohledně prachu (např. zda není poškozený filtr, kontrolu těsnosti zařízení a funkce kontrolních prvků).
• To, co nelze vyčistit, se musí zlikvidovat. K tomu používejte nepropustné pytle. Dodržujte platné podmínky pro likvidaci!
• Pokud provádí údržbu uživatel, musí zařízení rozebírat, čistit a provádět jeho údržbu tak, pokud je to možné, aniž by přitom vzniklo nebezpečí pro personál provádějící údržbu či jiné osoby. K vhodným bezpečnostním opatřením patří: dekontaminace před rozebíráním, preventivní zajištění místního filtrovaného nuceného odvětrávání tam, kde se zařízení rozebírá, čištění místa údržby a vhodné osobní ochranné pomůcky.

9.1 Výměna hlavního filtru

Upozornění:

Poškození motoru

▶ Nikdy neodsávejte bez namontovaného hlavního filtru, protože se může poškodit motor.
▶ Rozevřete uzavírací svorky [2-2] a sejměte horní díl přístroje [2-1].

▶ Otočte horní část zařízení tak, aby hlavní filtr směřoval nahoru (obrázek[9]).
▶ Překlopte držadlo [9-3] a se jměte d n[9-2].
▶ Vyjměte použitý hlavní filtr [9-1] vyměňte ho za nový.
▶ Použitý hlavní filtr zlikvidujte v souladu se zákonnými předpisy.
▶ Nasadte držák [9-2] a položte držadlo [9-3] tak, aby zaskočilo.
▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].

9.2 Vyprázdnění nádoby na nečistoty

Po sejmutí horní části lze nádobu na nečistoty [2-3] vyprázdnit.

▶ Po vysávání kapalin pravidelně vyčistěte čidla výšky naplnění [10-1] měkkým hadrem a zkontrolujte, zda nejsou poškozená.

10 Příslušenství

Objednací čísla příslušenství a filtrů najdete v katalogu Festool nebo na internetu na „www.fes- tool.com“.

10.1 Moduly

Pro rozšíření mobilního vysavače jsou v rámci programu příslušenství k dispozici následující moduly, které může autorizovaná servisní dílna namontovat na místo pro připojení modulů [1-3]:

• pneumatický modul,
• zásuvkový modul s permanentním přívodem proudu,
• zásuvkový modul se spínací a pro variantu GB 110 V),
• modul pro energetické a odsávací hnízdo (EAA) pro použití spínací automatiky u EAA.

Další informace k modulům najdete na internetu na „www.festool.com“.

11 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU: Podle evropské směrnice 2002/96/ES se musí stará elektrická zařízení třídit aodevzdávat kekologické recyklaci.

12 ES prohlášení o shodě

Mobilní vysavač	Sériové č.
CTM 26 E	495865, 495866, 495870, 496948
CTM 26 E AC	496313, 496544, 496545, 496550, 497990, 497991, 497992
CTM 36 E	495867, 495868, 495871, 496949
CTM 36 E AC, CTM 36 E AC-LHS	496546, 496547, 496548, 496551, 497069, 497073, 497072, 497076, 497070
CTM 36 E LE	495869, 496947, 496950
CTM 36 E LE AC	496549
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498021, 498022
CTM 48 E LE AC	498023
Rok označení CE:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Prohlašuje me s veškerou odpovědností, že tento utomatikou imkoli vyrobek je ve shodě s následujícími směrnicemi a normami.

2006/42/ES, 2004/108/ES, 2011/65/EU (od 01.01.2013), EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Vedoucí výzkumu, vývoje, technické dokumentace 27.10.2010

Informace k REACH: www.festool.com/reach
