INSTRUKCJA OBSŁUGI CTM 36L M Class FESTOOL

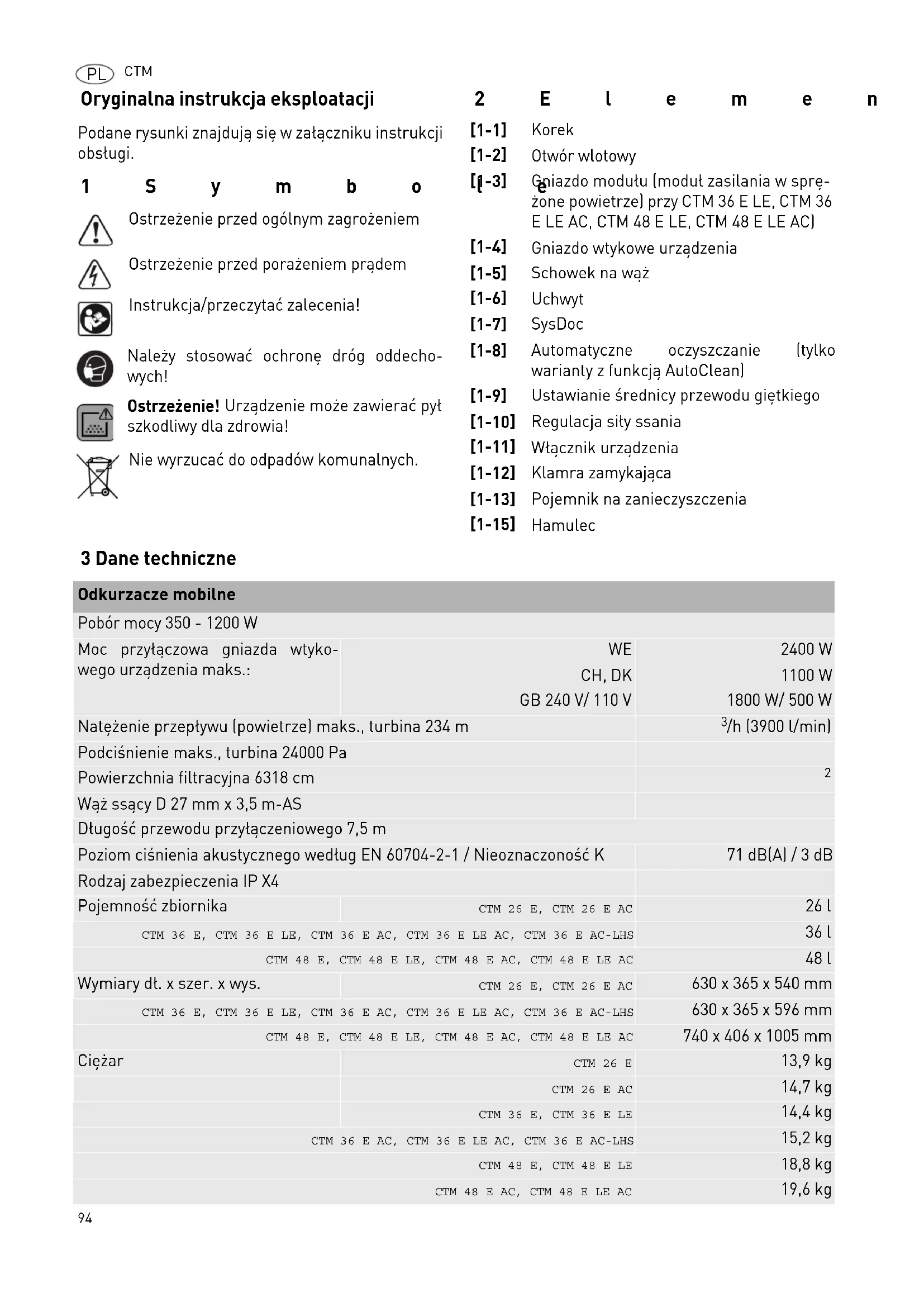

Oryginalna instrukcja eksploatacji Podane rysunki znajdują się w załączniku instrukcji obsługi. 1Symbole 2Elementy urządzenia 3 Dane techniczne Ostrzeżenie przed ogólnym zagrożeniem Ostrzeżenie przed porażeniem prądem Instrukcja/przeczytać zalecenia! Należy stosować ochronę dróg oddecho- wych! Ostrzeżenie! Urządzenie może zawierać pył szkodliwy dla zdrowia! Nie wyrzucać do odpadów komunalnych. [1-1] Korek [1-2] Otwór wlotowy [1-3] Gniazdo modułu (moduł zasilania w sprę- żone powietrze) przy CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Gniazdo wtykowe urządzenia [1-5] Schowek na wąż [1-6] Uchwyt [1-7] SysDoc [1-8] Automatyczne oczyszczanie (tylko warianty z funkcją AutoClean) [1-9] Ustawianie średnicy przewodu giętkiego [1-10] Regulacja siły ssania [1-11] Włącznik urządzenia [1-12] Klamra zamykająca [1-13] Pojemnik na zanieczyszczenia [1-15] Hamulec Odkurzacze mobilne Pobór mocy 350 - 1200 W Moc przyłączowa gniazda wtyko- wego urządzenia maks.:

CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Natężenie przepływu (powietrze) maks., turbina 234 m

/h (3900 l/min) Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 6318 cm

Wąż ssący D 27 mm x 3,5 m-AS Długość przewodu przyłączeniowego 7,5 m Poziom ciśnienia akustycznego według EN 60704-2-1 / Nieoznaczoność K 71 dB(A) / 3 dB Rodzaj zabezpieczenia IP X4 Pojemność zbiornika

4 Użycie zgodne z przeznaczeniem Zgodnie z przeznaczeniem odkurzacze mobilne na- dają się do zasysania i odsysania pyłów szkodliwych dla zdrowia o wartościach granicznych do 0,1 mg/ mł i pyłów drzewnych odpowiadających kategorii ’M’ zgodnie z normą IEC 60335-2-69. Zgodnie z przeznaczeniem odkurzacz mobilny przewidziany jest do zasysania wody. Zgodnie z normą EN 60335-1 oraz EN 60335-2-69 odkurzacz mobilny nadaje się do zwiększonego ob- ciążenia przy użyciu przemysłowym. W przypadku eksploatacji niezgodnej z prze- znaczeniem odpowiedzialność ponosi użyt- kownik. 5 Wskazówki dotyczące bezpieczeń- stwa Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instruk- cje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia. Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzysta- nia w przyszłości. – Urządzenie to nie jest przeznaczone do korzysta- nia przez osoby (włącznie z dziećmi) o ograniczo- nych zdolnościach fizycznych, czuciowych lub umysłowych, lub którym brakuje doświadczenia oraz/lub wiedzy chyba, że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeń- stwo lub otrzymają instrukcje, w jaki sposób na- leży korzystać z urządzenia. Dzieci powinny być nadzorowane dla zapewnienia, że nie będą się bawiły urządzeniem.

Ostrzeżenie: Urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację, opróżnia- nie, wymianę filtra mogą wykonywać tylko upo- ważnieni pracownicy z zastosowaniem odpowiedniego wyposażenia ochronnego. – Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania! – Używać wyłącznie przy zastosowaniu odpowied- niego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym otocze- niu, zgodnie z instrukcją! W przypadku odsysania pyłów przekraczają- cych wartości graniczne lub przy znacznej zawartości pyłów z drewna dębowego lub bukowego odsysanie może obejmować tylko jedno źródło powstawania pyłów (narzędzie elektryczne lub pneumatyczne).

Niebezpieczeństwo wybuchu i pożaru:Nie wol- no odsysać iskier ani gorących pyłów; materia- łów palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników, za wyjąt- kiem drewna); żrących cieczy/substancji stałych (np. kwasów, ługów, rozpuszczalników). – Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obrabianego materiału! – Używać gniazda w urządzeniu wyłącznie zgodnie z przeznaczeniem! – Nie podnosić i nie transportować przy użyciu haka dźwigu lub dźwignicy! 6Rozruch

6.1 Pierwsze uruchomienie

Otworzyć klamry zamykające [2-2]

zdjąć górną część urządzenia [2-1]

Elementy wyposażenia należy wyjąć z pojemni- ka na zanieczyszczenia [2-3] i opakowania!

Włożyć filtr lub worek jednorazowy do pojemni- ka na zanieczyszczenia (patrz rozdział7.7 oraz 7.8).

Nałożyć górną część [2-1] i zamknąć klamry za- mykające [2-2]

Zamontować uchwyt do nawijania przewodu z tyłu odkurzacza mobilnego (patrz rysunek [3]

Podłączyć wąż ssący do urządzenia.

6.2 Włączanie/wyłączanie

Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego. OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identy- fikacyjnej.

W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz.96 CTM

Przełącznik [1-11] służy jako włącznik/wyłącznik. Pozycja przełącznika ’0’ Gniazdo wtykowe urządzenia [1-4] jest pozbawione prądu, odkurzacz mobilny jest wyłączony. Pozycja przełącznika ’MAN’ (ręcznie) Gniazdo wtykowe urządzenia [1-4] przewodzi prąd, odkurzacz mobilny uruchamia się. Pozycja przełącznika ’Auto’ (automatycznie) Gniazdo wtykowe urządzenia [1-4] przewodzi prąd, odkurzacz mobilny uruchamia się przy włączeniu podłączonego narzędzia. 7Ustawienia

7.1 Ustawianie średnicy przewodu giętkiego

Ustawić średnicę przewodu giętkiego [1-9] od- powiednio do średnicy podłączonego przewodu giętkiego.

Dzięki temu prędkość przepływu powietrza w wężu ssącym mierzona jest prawidłowo (patrz rozdział 7.9).

7.2 Podłączanie elektronarzędzia

Podłączyć elektronarzędzie do gniazda wtyko- wego urządzenia [1-4]

7.3 Podłączanie narzędzia pneumatycznego

Automatyczny układ włączający w przypadku na- rzędzi pneumatycznych (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC lub wyposażenia) z modułem zasilania w sprężone powietrze w gnieździe modułu [1-3] Zalecenie: – Montaż jednostki zasilającej VE (495886): sprężo- ne powietrze filtrowane i oliwione – Zastosowanie systemu IAS ze złączką IAS (454757) do narzędzi pneumatycznych Festool Warunek: ciśnienie robocze narzędzia – 6 bar!

7.4 Regulacja siły ssania

za pomocą pokrętła [1-10]

Przełożenie czarnej dźwigni hamulcowej [1-15] za- pobiega stoczeniu się odkurzacza mobilnego. W tym celu odkurzacz należy lekko unieść z przodu i docisnąć czarną dźwignię hamulca w dół do zatrza- śnięcia. W celu zwolnienia nacisnąć zieloną dźwi- gnię [1-14]

7.6 Zabezpieczenie przed nadmiernym

wzrostem temperatury Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury.

Wyłączyć odkurzacz mobilny i poczekać ok. 5 minut na ostygnięcie, następnie włączyć.

Jeśli włączenie nie jest możliwe: skontaktować się z warsztatem serwisowym firmy Festool.

(SC FIS-CT 26/36/48) worka fil- trującego Wyjmowanie worka filtrującego [4]

Otworzyć klamry zamykające [2-2]

zdjąć górną część urządzenia [2-1]

Wyjąć worek filtrujący.

Usunąć zużyty worek filtrujący zgodnie z przepi- sami.

Oczyścić pojemnik na zanieczyszczenia [2-3]

Zakładanie worka filtrującego [5]

Włożyć nowy worek filtrujący (SC FIS-CT 26/36/

Ważna informacja: Mocno wcisnąć złączkę worka filtrującego na króciec wlotowy.

Nałożyć górną część [2-1] i zamknąć klamry za- mykające [2-2]

Należy zwrócić uwagę na to, aby worek filtrujący nie został zakleszczony pomiędzy częścią górną i dolną. OSTRZEŻENIE Niebezpieczeństwo zranienia przez niekontrolo- wane uruchomienie narzędzi

Przed przekręceniem przełącznika na pozycję "AUTO" (automatycznie) lub "MAN" (ręcznie) na- leży zwrócić uwagę na to, aby podłączone urzą- dzenie było wyłączone. OSTRZEŻENIE Niebezpieczeństwo zranienia

Należy przestrzegać maksymalnej mocy przyłą- czowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).

Wyłączyć elektronarzędzie. OSTRZEŻENIE Niebezpieczeństwo zranienia

Wyłączyć narzędzie pneumatyczne.CTM

7.8 Wymiana worka jednorazowego

Wyjmowanie worka jednorazowego [6]

Zamknąć otwór ssący [1-2] korkiem [1-1]

Otworzyć klamry zamykające [2-2]

zdjąć górną część urządzenia [2-1]

Zamknąć worek jednorazowy.

Wyjąć worek jednorazowy.

Usunąć zużyty worek jednorazowy zgodnie z przepisami.

Oczyścić pojemnik na zanieczyszczenia [2-3]

Zakładanie worka jednorazowego [7]

Włożyć nowy worek jednorazowy (ENS-CT26/ 36/48) do króćca wlotu pojemnika i zablokować go. Ważne: Boczne otwory worka jednorazowego muszą znajdować się wewnątrz pojemnika na zanieczyszczenia. Zwracać uwagę na to, aby blokada została zatrzaśnięta.

Wyłożyć worek jednorazowy poza obrzeże po- jemnika. Zwracać uwagę na to, aby styki [10-2] były odkryte.

Nałożyć górną część [2-1] i zamknąć klamry za- mykające [2-2]

7.9 Kontrola natężenia przepływu

Jeśli prędkość przepływu powietrza w wężu ssącym opadnie poniżej 20 m/s, ze względów bezpieczeństwa rozlega się akustyczny sygnał ostrzegawczy. 8Praca

Schowek na wąż: Po pracy wąż ssący można wpro- wadzić przez otwór [8-3] i odłożyć do schowka na wąż. Przez otwór [8-2] można wprowadzić przewód zasilający i również odłożyć do schowka na wąż. Miejsce do mocowania systenera SysDoc: Na po- wierzchni do odkładania narzędzi za pomocą obu zasuw [8-1] można przymocować systener.

Clean - czyszczenie filtra główne-

(tylko warianty z funkcją AutoClean) Aby zachować stałą moc stania w przypadku usu- wania drobnych pyłów, za pomocą pokrętła [1-8] można w sposób bezstopniowy ustawić częstotli- wość automatycznego oczyszczania. Czyszczenie automatyczne należy stosować tylko w połączeniu z workiem jednorazowym (zgodnie z kategorią ’M’). W przypadku odsysania mokrego oraz pracy z zastosowaniem worka filtrującego pokrętło [1-8] należy ustawić w pozycji 0.

W przypadku dużej zawartości pyłu czyszczenie automatyczne [1-8] należy ustawić na wartość maksymalną. Czyszczenie ręczne Ustawić wyłącznik urządzenia [1-11] na symbol

W razie silnego zanieczyszczenia filtra głównego zaleca się czyszczenie całkowite:

Zakryć na czas ok. 2 sekund otwór dyszy lub przewodu ssącego.

Ustawić wyłącznik urządzenia [1-11] na symbol

Możliwe przyczyny Usuwanie przyczyny Regulacja siły ssania [1-10] ustawiona na zbyt małą wartość. Ustawić regulację siły ssania na wyższą wartość (patrz rozdział 7.4). Pokrętło [1-9] nie zostało ustawione na śred- nicę podłączonego przewodu giętkiego. Ustawić prawidłową średnicę przewodu giętkiego (patrz rozdział 7.1). Zatkanie lub załamanie węża ssącego. Usunąć zatkanie lub zagięcie przewodu giętkiego. Zapełnienie worka filtrującego. Założyć nowy worek filtrujący (patrz rozdział 7.7). Zanieczyszczony filtr główny. Wymienić filtr główny (patrz rozdział 9.1). TYLKO AUTO Clean

Oczyścić filtr główny (patrz rozdział 8.2). Nieprawidłowe funkcjonowanie elektronicz- nego układu kontrolnego. Zlecić usunięcie usterki jednemu z warsztatów serwiso- wych firmy Festool. Odsysanie na mokro. Jeśli bezpieczeństwo funkcjonowania nie uległo pogor- szeniu, nie są wymagane żadne środki.98 CTM

W przypadku zastosowania zasuwy zamykającej CT-VS (nr zam.: 497926) czyszczenie całkowite jest możliwe bez konieczności demontażu pod- łączonych elektronarzędzi. Przy intensywnym użytkowaniu i pyłach przywiera- jących, w pewnych warunkach konieczne jest me- chaniczne czyszczenie filtra głównego (np. przez odsysanie). Należy przy tym stosować ochronę dróg oddechowych!

8.3 Cechy szczególne CTM 36 E AC- LHS

Aby umożliwić używanie odkurzacza mobilnego z modułem PLANEX

Zastosować wąż ssący D 36 mm x 3,5 m AS.

Do podłączenia modułu PLANEX należy zasto- sować załączoną, specjalną mufę ssącą.

Pomiędzy otworem ssącym [1-2] oraz wężem ssącym należy umieścić zasuwę zamykającą CT-VS.

Zamontować uchwyt narzędziowy.

Używać tylko z workiem jednorazowym!

8.4 Odsysanie substancji suchych

Przy odsysaniu pyłów powstających w wyniku pracy elektronarzędzi należy przestrzegać następujących zaleceń: Jeśli powietrze wylotowe odprowadzane jest z po- wrotem do pomieszczenia, w pomieszczeniu musi występować wystarczająca ilość wymian powie- trza L . W celu zachowania wymaganych wartości granicznych, strumień objętościowy odprowadzany z powrotem do pomieszczenia może wynosić mak- symalnie 50% strumienia objętościowego powie- trza świeżego (objętość pomieszczenia V

x ilość wymian powietrza L

). Ponadto należy przestrze- gać przepisów miejscowych. Należy pamiętać: Wilgotny filtr główny szybko się zatyka, gdy zasysane są suche materiały. Z tego względu filtr główny przed zasysaniem pyłów powi- nien zostać osuszony lub zastąpiony elementem suchym.

8.5 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący lub worek jednorazo- wy! Zalecenie: Zastosować specjalny filtr do zasysania na mokro (NF-CT). Przy osiągnięciu maksymalnego poziomu napeł- nienia odsysanie zostaje automatycznie przerwane. Po wykonaniu odsysania na mokro pozostawić filtr główny do wyschnięcia!

8.6 System antystatyczny

Na skutek tarcia w wężu ssącym przy odsysaniu po- wstają ładunki statyczne. Ładunki te mogą oddzia- ływać nieprzyjemnie na osobę obsługującą poprzez wyładowania elektryczne. W celu odprowadzania tych ładunków statycznych odkurzacz mobilny wy- posażany jest seryjnie w system antystatyczny. Jed- nakże w tym celu trzeba stosować dołączony anty- statyczny wąż ssący.

Tylko warianty z funkcją AutoClean: Oczyścić filtr główny automatycznie lub ręcznie (patrz rozdział 8.2).

Wyłączyć odkurzacz mobilny i wyciągnąć wtycz- kę zasilania.

Zwinąć przewód zasilania.

Opróżnić zbiornik na zanieczyszczenia.

Zamknąć otwór ssący [1-2] korkiem [1-1]

Urządzenie należy przechowywać tylko w po- mieszczeniach. OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

Przy odsysaniu pyłów szkodliwych dla zdrowia należy stosować worek filtrujący lub jednorazo- wy!

Urządzenie należy używać wyłącznie z funkcjo- nującą kontrolą natężenia przepływu. OSTROŻNIE Wydostawanie się piany i cieczy

Natychmiast wyłączyć i opróżnić urządzenie. OSTRZEŻENIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

Oczyścić odkurzacz mobilny i wszystkie elemen- ty wyposażenia poprzez odsysanie i wycieranie (wewnątrz i na zewnątrz), zanim zostaną one usunięte ze strefy zanieczyszczonej.

Elementy, które nie mogą zostać całkowicie oczyszczone, na czas transportu muszą zostać zamknięte hermetycznie w torbie z tworzywa sztucznego.

Należy stosować ochronę dróg oddechowych!CTM

Odstawić odkurzacz mobilny w suchym po- mieszczeniu, zabezpieczyć przed użyciem przez osoby nieupoważnione. 9 Konserwacja i utrzymanie w czy- stości Obsługa serwisowa i naprawy wyłącz- nie u producenta lub w warsztatach autoryzowanych: prosimy wybrać naj- bliższe miejsce spośród adresów za- mieszczonych na stronie: www.festool.c om/Service Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr za- mówienia pod: www.festool.c om/Service Uszkodzone urządzenia zabezpiecza- jące i elementy zgodnie z przeznaczeniem muszą zostać zreperowane lub wymienione przez zaapro- bowany warsztat specjalistyczny, o ile nie ma in- nych zaleceń w instrukcji obsługi. Należy przestrzegać następujących zaleceń: – Co najmniej raz w roku konieczne jest przepro- wadzenie kontroli technicznej w związku z zapy- leniem (np. pod względem uszkodzenia filtrów, szczelności urządzenia i funkcjonowania urzą- dzeń kontrolnych) przez producenta lub osobę przeszkoloną. – To, czego nie da się oczyścić, należy zutylizować. Należy do tego celu użyć nieprzepuszczalnych worków. Przestrzegać obowiązujących warun- ków utylizacji! – W celu przeprowadzenia konserwacji przez użyt- kownika urządzenie należy rozłożyć, oczyścić i zakonserwować, na ile jest to wykonalne, bez wy- woływania zagrożenia dla osób przeprowadzają- cych konserwację lub osób trzecich. Odpowiednie środki ostrożności obejmują odka- żenie przed rozłożeniem, zapewnienie na miej- scu filtrowanego odpowietrzenia wymuszonego, w miejscu, gdzie urządzenie jest rozbierane, oczyszczenie obszaru konserwacji oraz zapew- nienie odpowiedniego, osobistego wyposażenia ochronnego.

9.1 Wymiana filtra głównego

Otworzyć klamry zamykające [2-2]

zdjąć górną część urządzenia [2-1]

Przekręcić górną część urządzenia w taki spo- sób, aby filtr główny skierowany był do góry (ry- sunek [9]

Przełożyć dźwignię [9-3] i zdjąć mocowanie. [9-

Wyjąć zużyty filtr główny [9-1] i wymienić go na nowy.

Zutylizować zużyty filtr główny zgodnie z przepi- sami.

Założyć mocowanie [9-2] i przełożyć dźwignię, [9-3] aż zostanie zatrzaśnięta.

Nałożyć górną część [2-1] i zamknąć klamry za- mykające [2-2]

9.2 Opróżnianie pojemnika na zanieczysz-

czenia Po zdjęciu części górnej można opróżnić pojemnik na zanieczyszczenia [2-3]

Po odsysaniu cieczy należy zawsze czyścić czuj- niki poziomu napełnienia [10-1] miękką szmat- ką i sprawdzać je pod względem uszkodzeń. 10 Wyposażenie Numery katalogowe akcesoriów i filtrów można znaleźć w katalogu firmy Festool lub w Internecie na stronie "www.festool.com".

Do rozbudowy odkurzacza mobilnego dostępne są w ofercie akcesoriów następujące moduły, które mogą być instalowane [1-3] w gnieździe modułów przez autoryzowany punkt obsługi klienta: OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania wszyst- kich prac związanych z konserwacją i czyszcze- niem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!

Wszelkie prace konserwacyjne i naprawcze, któ- re wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy. EKAT

Zalecenie: Uszkodzenie silnika

Nigdy nie wolno odsysać bez zainstalowanego filtra głównego, ponieważ może to spowodować uszkodzenie silnika.100 CTM

– Moduł zasilania w sprężone powietrze, – Moduł gniazda wtykowego ze stałym dopływem prądu elektrycznego, – Moduł gniazda wtykowego z automatycznym układem włączającym (nie dla wariantu GB 110 V), – Moduł do zwieszaka zasilania/odsysania (EAA) do używania automatycznego włączania w EEA. Dalsze informacje odnośnie modułów można zna- leźć w Internecie pod adresem "www.festool.com". 11 Środowisko Nie wyrzucać urządzenia razem z od- padami domowymi! Urządzenia, wy- posażenie dodatkowe oraz opakowa- nia należy przeznaczyć do odzysku zgodnie z przepisami o ochronie śro- dowiska. Należy przestrzegać obowiązujących przepisów krajowych. Tylko UE: Zgodnie z europejską dyrektywą 2002/96/ WE zużyte narzędzia elektryczne trzeba gromadzić osobno i odprowadzać do odzysku surowców wtór- nych zgodnie z przepisami o ochronie środowiska. 12 Oświadczenie o zgodności z nor- mami UE Niniejszym oświadczamy na własną odpowiedzial- ność, że produkt ten spełnia następujące wytyczne i normy: 2006/42/WE, 2004/108/WE, 2011/65/UE (od

01.01.2013), EN 60335-1, EN 60335-2-69, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool Group GmbH & Co. KG Wertstr. 20, D-73240 Wendlingen Dr. Martin Zimmer Kierownik Działu Badań, Rozwoju i Dokumentacji Technicznej

Informacje dotyczące rozporządzenia REACH: www.festool.com/reach Odkurzacz mobilny Nr seryjny CTM 26 E 495865, 495866, 495870,

Rok oznaczenia CE: CTM 26 E, CTM 36 E,

Odkurzacz mobilny Nr seryjny
