GEBRUIKSAANWIJZING CTM 36L M Class FESTOOL

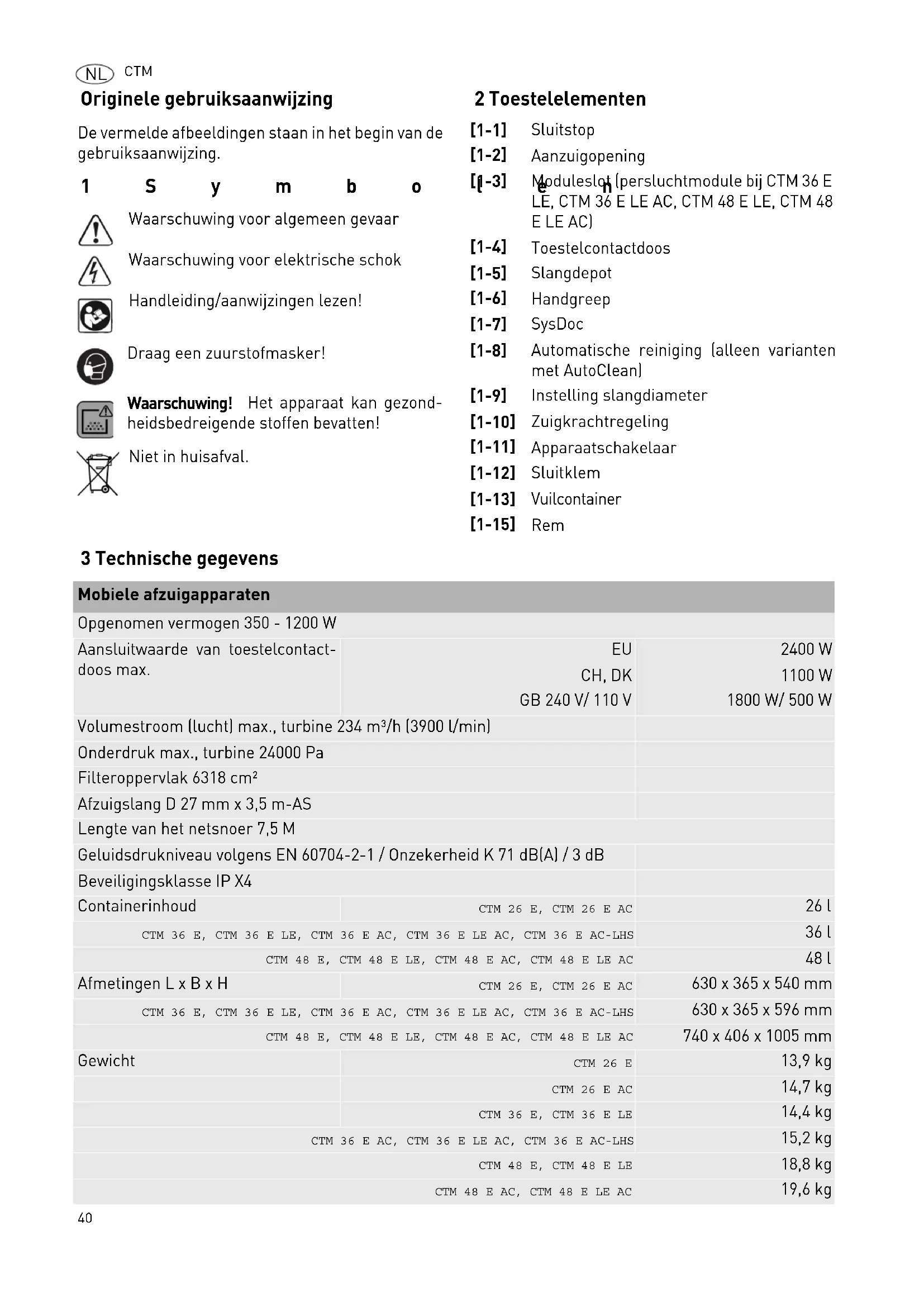

Originele gebruiksaanwijzing

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1 S y m b o

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Niet in huisafval.

2 Toestelelementen

[1-1] Sluitstop

4 Gebruik volgens de voorschriften

De mobiele stofafzuigers zijn conform de bepalingen geschikt voor het op- en afzuigen van gezondheidsbedreigende stoffen met grenswaarden tot 0,1 mg/m ^3 en voor houtstof van stofklasse 'M' in overeenstemming met IEC 60335-2-69.

De mobiele stofzuiger is conform de bepalingen bestemd voor het opzuigen van water.

De mobiele stofzuiger is conform EN 60335-1 en EN 60335-2-69 geschikt voor zware omstandigheden bij industrieel gebruik.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

5 Veiligheidsvoorschriften

⚠ Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Kinderen dienen onder toezicht te staan om te voorkomen dat zij met het apparaat spelen.

M ! i M

• Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door bevoegde vakmensen met een geschikte veiligheidsuitrusting.
• Alleen gebruiken met geïnstalleerd filtersysteem!
• Alleen gebruiken met geschikte veiligheidsuitrusting!
• Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!

Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke hoe-

veelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch of persluchtgereedschap) afzuigen.

• Explosie- en brandgevaar:Niet opzuigen: Vonken of hete stoffen; brandbare of explosieve media (bijv. magnesium, aluminium, benzine, verdunmiddel, met uitzondering van hout); agressieve vloeistoffen/vaste stoffen (bijv. zuren, logen, oplosmiddelen).
• Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal in acht nemen!
• Contactdoos op het apparaat alleen gebruiken voor het vermelde doel!
• Niet met een takel of hijswerktuig omhoogheffen en transporteren!

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Gevaar voor ongevallen

▶ De netspanning en de frequentie van de stroom-bron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden ingezet.

6.1 Eerste inbedrijfstelling

▶ Sluitklemmen openen [2-2] en het bovendeel van het apparaat [2-1] afnemen.
▶ Haal de accessoires uit de vuilcontainer[2-3] en de verpakking!
Plaats een filter- of wegwerpstofzak in de vuil-container (zie hoofdstuk 7.7 en 7.8).
▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
Monteer de kabelopwikkeling aan de achterzijde van de mobiele stofzuiger (zie Afbeelding [3]).
▶ Sluit de zuigslang aan op het apparaat.

6.2 In-/Uitschakelen

Netstekker in een geaard stopcontact steken.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

▶ Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar [1-11] dient als in-/uit-schakelaar.

Schakelaarstand '0'

Toestelcontactdoos [1-4] is stroomloos, mobiele stofzuiger is uitgeschakeld.

Schakelaarstand 'MAN'

Toestelcontactdoos [1-4] is stroomvoerend, mobiele stofafzuiger start.

Schakelaarstand 'Auto'

Toestelcontactdoos [1-4] is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.

7 Instellingen

7.1 Slangdiameter instellen

▶ Stem de instelling van de slangdiameter [1-9] af op de aangesloten slangdiameter.
① Dit garandeert dat de luchtsnelheid in de afzuigslang correct gemeten wordt (zie hoofdstuk 7.9).

7.2 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).
▶ Elektrisch gereedschap uitschakelen.
▶ Elektrisch gereedschap aansluiten op contact-doos [1-4].

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ Persluchtgereedschap uitschakelen.

Inschakelautomaat bij persluchtgereedschap (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC of accessoires)

met persluchtmodule aan moduleslot [1-3]

Aanbeveling:

• Aanbouw van de toevoereenheid VE (495886): perslucht gefilterd en geolied
• Gebruik IAS-systeem met IAS-aansluitstuk (454757) voor Festool persluchtgereedschap

Voorwaarde: bedrijfsdruk van het gereedschap 6 bar!

7.4 Zuigkracht afstellen

▶ aan de draaiknop [1-10].

7.5 Rem vastzetten

Door de zwarte remhendel [1-15] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-14].

7.6 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.

▶ Mobiele stofzuiger uitschakelen, ca. 5 minuten laten afkoelen, inschakelen.
① Inschakelen niet mogelijk: Contact opnemen met Festool onderhoudswerkplaats.

7.7 Filterzak (SC FIS-CT 26/36/48) vervan-gen

Filterzak uitnemen [4]

▶ Sluitklemmen openen [2-2] en het bovendeel van het apparaat [2-1] afnemen.
▶ Verwijder de filterzak.
▶ Voer de gebruikte filterzak af in overeenstemming met de wettelijke bepalingen.
▶ Maak de vuilcontainer [2-3]leeg.

Filterzak plaatsen [5]

▶ Breng een nieuwe filterzak (SC FIS-CT 26/36/48) in (Afbeelding [5]). Belangrijk: De filterzak-kraag krachtig op de inlaatfitting drukken.
▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
① Let erop dat de filterzak niet tussen het bovenen ondergedeelte ingeklemd raakt.

7.8 Wegwerpstofzak vervangen

Wegwerpstofzak uitnemen [6]

▶ Sluit de afzuigopening [1-2]met de sluitstop [1-1].
▶ Sluitklemmen openen [2-2] en het bovendeel van het apparaat [2-1] afnemen.
▶ Sluit de wegwerpstofzak.
▶ Verwijder de wegwerpstofzak.
▶ Voer de gebruikte wegwerpstofzak af in overeenstemming met de wettelijke bepalingen.
▶ Maak de vuilcontainer [2-3]leeg.

Wegwerpstofzak plaatsen [7]

▶ Breng een nieuwe wegwerpstofzak (ENS-CT26/36/48) in de inlaatsteun van de container en vergrendel deze.
Belangrijk: De openingen aan de zijkant van de wegwerpstofzak dienen binnen de vuilcontainer te liggen. Let erop dat de grendel inklikt.

Leg de wegwerpstofzak over de rand van de container.

Let erop dat de contacten [10-2] vrij liggen.

▶Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

7.9 Volumestroombewaking

Bedraagt de luchtsnelheid in de afzuigslang minder dan 20 m/s, dan klinkt er om veiligheidsredenen een waarschuwingssignaal.

Mogelijke oorzaken Oplossing
Zuigkrachtregeling [1-10] op een te lage waarde ingesteld.	Zuigkrachtregeling op een hogere waarde instellen (zie hoofdstuk 7.4).
Draaiknop [1-9] niet ingesteld op de aangesloten slangdiameter.	Juiste slangdiameter instellen (zie hoofdstuk 7.1).
Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen.
Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk 7.7).
Standaard filter verontreinigd. Standaard filter vervangen (zie hoofdstuk 9.1).ALLEEN AUTOClean: standaard filter reinigen (zie hoofdstuk 8.2).
Storing van de bewakingselektronika. Door Festool klantendienstwerkplaats laten herstellen.
Natzuigen. Rendementszekerheid niet geschaad, geen ingreep vereist.

8 Veilig werken

8.1 Bediening

Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-3] leiden en in het opbergvak leggen. Door de opening [8-2] kunt u het netsnoer inbrengen en ook in het opbergvak leggen.

Systaineropbergruimte SysDoc: Aan het steunvlak kan m.b.v. de beide schuiven [8-1] een Systainer worden bevestigd.

8.2 AUTO Clean - standaard filter reinigen

(alleen varianten met AutoClean)

Om een constant hoge afzuigcapaciteit bij fijne stoffen te waarborgen, kunt u met de draaiknop [1-8] de frequentie van de automatische reiniging traploos instellen. Gebruik de automatische reiniging alleen in combinatie met een wegwerpstofzak (conform stofklasse 'M').

Zet bij het natzuigen en werken met de filterzak de draaiknop [1-8] op de stand 0.

▶ Plaats bij een hoge stofproductie de automatische reiniging [1-8] op de maximale waarde.

Reiniging handmatig

Apparaatschakelaar [1-11] op symbool AC draaien.

Bij extreem sterke verontreiniging van het standaard filter raden wij een volledige reiniging aan:

▶ Sluit gedurende 2 seconden met de handpalm de opening van de zuigmond of zuigslang af.
▶ Draai de apparaatschakelaar [1-11] op het symbool AC.
① Bij gebruik van de afsluitschuif CT-VS (Bestelnr.: 497926) is de volledige reiniging zonder demontage van het aangesloten elektrisch gereedschap mogelijk.

Bij intensief gebruik met sterk hechtende stof kan het noodzakelijk zijn het standaard filter mechanisch (bijv. door afzuigen) te reinigen. Gebruik hierbij een zuurstofmasker!

8.3 Bijzonderheden CTM 36 E AC- LHS

Om de mobiele stofafzuiger in combinatie met de PLANEX te gebruiken:

▶ Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.
▶ Speciale afzuigmof voor het aansluiten van de PLANEX gebruiken.
▶ Afsluitschuif CT-VS tussen aanzuigopening [1-2] en afzuigslang plaatsen.
▶ Gereedschaphouder monteren.
▶ Alleen met wegwerpstofzak gebruiken!

8.4 Droge stoffen opzuigen

VOORZICHTIG

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

• Gebruik bij het afzuigen van gezondheidsbedreigende stoffen een filter- of wegwerpstofzak!
• Gebruik het apparaat alleen met een functionerende volumestroombewaking.

Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:

Wanneer de afzuiglucht in de ruimte wordt teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume V_R x ventilatiesnelheid L_W ) bedragen. Neem bovendien de regionale voorschriften in acht.

Let op: Een vochtig standaard filter loopt sneller dicht wanneer droge stof wordt opzogen. Om deze reden dient het standaard filter voor het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden.

8.5 Natte stoffen/vloeistoffen opzuigen

Filter- of wegwerpstofzak verwijderen!

Aanbeveling: Gebruik het speciale natfilter (NF-CT).

Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.

Na het natzuigen het standaard filter laten drogen!

VOORZICHTIG

Uittredend schuim en vloeistoffen

▶ Apparaat direct uitschakelen en ledigen.

8.6 Het antistatic-systeem

Tijdens het zuigen ontstaan er statische opladingen door wrijving in de afzuigslang. Deze kunnen zich voor de bediener op onaangename wijze, namelijk als elektrische schokken, manifesteren. De mobiele stofafzuiger is standaard uitgerust met een antistatic-systeem om deze statische opladingen af te leiden. Hiervoor dient echter de bijgevoegde antistatische afzuigslang te worden gebruikt.

8.7 Na afloop van het werk

▶ Alleen varianten met AutoClean: Standaard filter automatisch of met de hand reinigen (zie hoofdstuk 8.2).
▶ Mobiele stofafzuiger uitschakelen en stekker uit stopcontact halen.
▶ Aansluitkabel opwikkelen.
▶ Vuilcontainer ledigen.
▶ Sluit de afzuigopening [1-2]met de sluitstop [1-1].

WAARSCHUWING

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

▶ Reinig de mobiele stofafzuiger en alle accessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontreinigde gebied verwijdert.
▶ Onderdelen die niet volledig gereinigd kunnen worden moeten voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan.
▶ Draag een zuurstofmasker!

Dit apparaat nooit buiten opslaan.

▶De mobiele stofafzuiger opbergen in een oge ruimte, beschermd tegen onbevoegd ge- uik.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

▶ Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!
▶Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op: www.festool.com/Service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/Service

Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in acht:

• Tenminste eenmaal per jaar een stoftechnische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, laten uitvoeren.
• Wat niet kan worden gereinigd, moet worden verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerregelingen in acht nemen!
• Voor het onderhoud door de gebruiker moet het apparaat gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere personen. Tot de vereiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontroleerde ventilatie, op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een passende persoonlijke veiligheidsuitrusting.

9.1 Standaard filter vervangen

AANWIJZING

Beschadiging van de motor

▶ Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken.

▶ Sluitklemmen openen [2-2] en het bovendeel van het apparaat [2-1] afnemen.

Draai het bovendeel van het apparaat zo, dat het standaard filter naar boven gericht is (Afbeelding[9]).

▶ Verwijder het gebruikte standaard filter[9-1] en vervang het door een nieuw exemplaar.

▶ Voer het gebruikte standaard filter af in overeenstemming met de wettelijke bepalingen.

▶ Breng de opberghouder [9-2] in en haal de hendel [9-3] over totdat deze inklikt.

▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.

9.2 Vuilcontainer leegmaken

Na het wegnemen van het bovendeel kan de vuil-container [2-3] leeggemaakt worden.

▶ Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren [10-1] met een zachte doek en controleer ze op beschadiging.

10 Accessoires

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Modules

Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geautoriseerde onderhoudswerkplaats in het moduleslot [1-3] kunnen worden ingebouwd:

• persluchtmodule,
• contactdoosmodule met permanente stroomtoevoer,
• contactdoosmodule met inschakelautomaat (niet voor de GB 110 V variant),
• module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA.

Meer informatie over de modules vindt u op het internet onder "www.festool.com".

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieu-vriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn 2002/96/EG dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

12 EG-conformiteitsverklaring

Mobiele stofafzuiger Serienr.

CTM 26 E 495865, 495866, 495870,496948

CTM 26 E AC 496313, 496544, 496545,496550, 497990, 497991,497992

CTM 36 E 495867, 495868, 495871,496949

CTM 36 E AC, CTM 36 E 496546, 496547, 496548,AC-LHS 496551, 497069, 497073,497072, 497076, 497070

CTM 36 E LE 495869, 496947, 496950

CTM 36 E LE AC 496549

CTM 48 E 498006, 498007

Mobiele stofafzuiger Serienr.

CTM 48 E LE 498008
CTM 48 E AC 498021, 498022
CTM 48 E LE AC 498023
Jaar van de CE-markering:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen:

2006/42/EG, 2004/108/EG, 2011/65/EU (vanaf 01.01.2013), EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Hoofd onderzoek, ontwikkeling en technische documentatie

19.12.2012

Informatie voor REACH:

www.festool.com/reach

Originalbruksanvisning

Brug kun originale Festool-reservedele! Best.-nr. finder De på:

www.festool.com/Service
