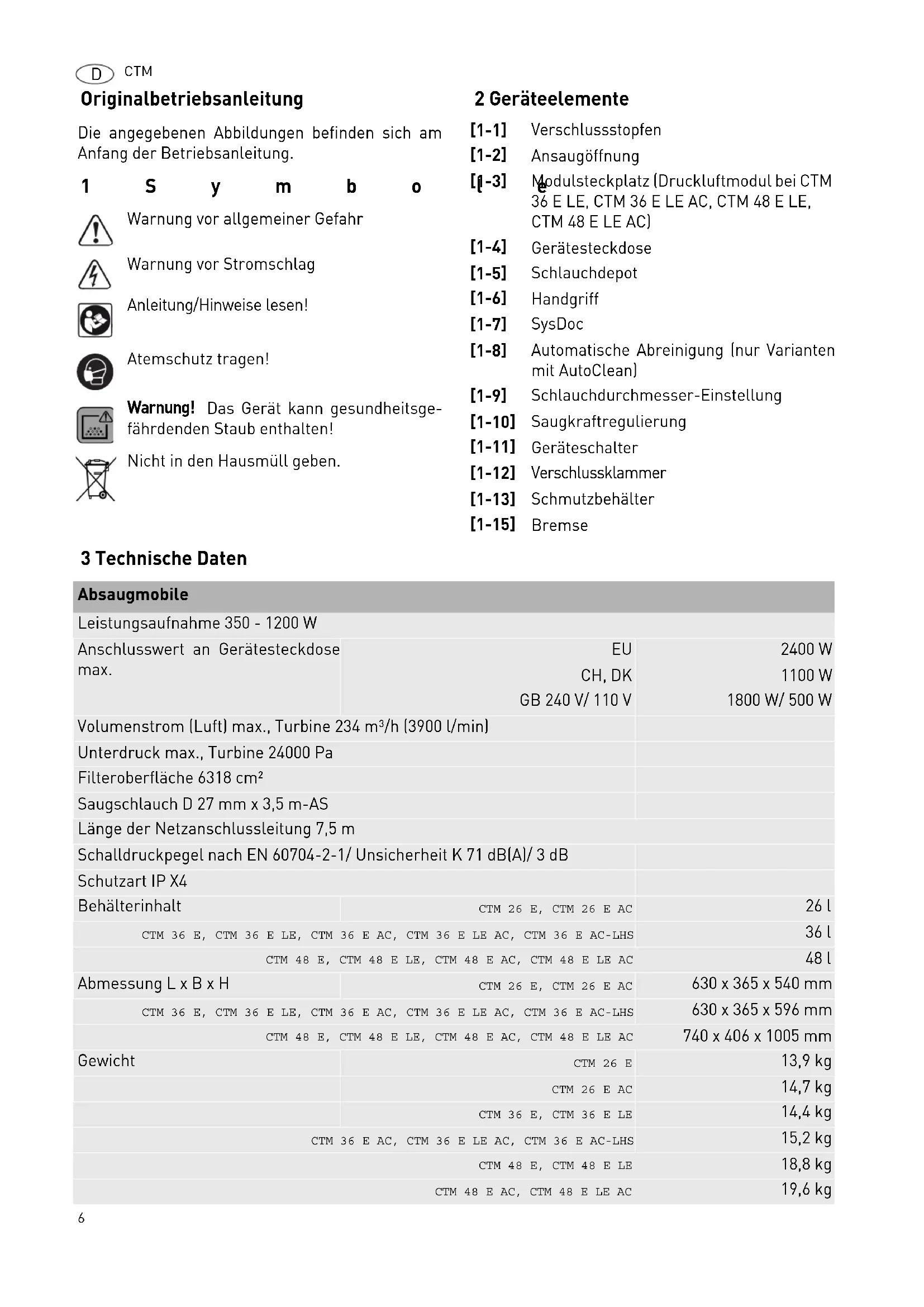

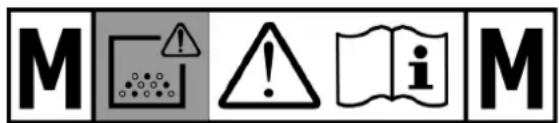

Originalbetriebsanleitung Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 1Symbole 2 Geräteelemente 3 Technische Daten Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Anleitung/Hinweise lesen! Atemschutz tragen! Warnung! Das Gerät kann gesundheitsge- fährdenden Staub enthalten! Nicht in den Hausmüll geben. [1-1] Verschlussstopfen [1-2] Ansaugöffnung [1-3] Modulsteckplatz (Druckluftmodul bei CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Gerätesteckdose [1-5] Schlauchdepot [1-6] Handgriff [1-7] SysDoc [1-8] Automatische Abreinigung (nur Varianten mit AutoClean) [1-9] Schlauchdurchmesser-Einstellung [1-10] Saugkraftregulierung [1-11] Geräteschalter [1-12] Verschlussklammer [1-13] Schmutzbehälter [1-15] Bremse Absaugmobile Leistungsaufnahme 350 - 1200 W Anschlusswert an Gerätesteckdose max.

CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min) Unterdruck max., Turbine 24000 Pa Filteroberfläche 6318 cm² Saugschlauch D 27 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB Schutzart IP X4 Behälterinhalt

4 Bestimmungsgemäße Verwen- dung Die Absaugmobile sind bestimmungsgemäß geeig- net für das Auf- und Absaugen von gesundheitsge- fährdenden Stäuben mit Grenzwerten bis 0,1 mg/ m³ und von Holzstäuben entsprechend der Staub- klasse ’M’ gemäß IEC 60335-2-69. Das Absaugmobil ist bestimmungsgemäß vorgese- hen zum Aufsaugen von Wasser. Das Absaugmobil ist gemäß EN 60335-1 und EN 60335-2-69 geeignet für erhöhte Beanspruchung bei gewerblicher Nutzung. Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer. 5 Sicherheitshinweise Warnung! Lesen Sie sämtliche Sicherheits- hinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anwei- sungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anlei- tungen für die Zukunft auf. – Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kin- der sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

Warnung: Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entleerung, Filter- wechsel nur durch autorisierte Fachkraft mit ge- eigneter Schutzausrüstung. – Nur mit installiertem Filtersystem betreiben! – Nur mit geeignerter Schutzausrüstung verwen- den! – Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten! Beim Absaugen von Stäuben, die den Gren- zwert überschreiten oder bei erheblichem Umfang von Eichen- oder Buchenholzstäu- ben nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

Explosions- und Brandgefahr: Nicht aufsaugen: Funken oder heiße Stäube; brennbare oder ex- plosive Medien (z.B. Magnesium, Aluminium, Benzin, Verdünnung, mit Ausnahme von Holz); aggressiven Flüssigkeiten/ feste Stoffe (z.B. Säu- ren, Laugen, Lösungsmittel). – Nationale Sicherheitsvorschriften sowie Anga- ben des Werkstoffherstellers beachten! – Steckdose am Gerät nur für den angegebenen Zweck verwenden! – Nicht mittels Kranhaken oder Hebezeug hochhe- ben und transportieren! 6 Inbetriebnahme

6.1 Erste Inbetriebnahme

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.

Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!

Legen Sie einen Filter- oder Entsorgungssack in den Schmutzbehälter ein (siehe Kapitel 7.7 und 7.8).

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]

Schließen Sie den Saugschlauch an die Absau- göffnung [1-2] an.

6.2 Ein-/Ausschalten

Netzstecker in eine schutzgeerdete Steckdose stecken. Der Schalter [1-11] dient als Ein-/Ausschalter. WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Strom- quelle müssen mit den Angaben auf dem Typen- schild übereinstimmen.

In Nordamerika dürfen nur Festool-Maschinen mit der Spannungsangabe 120 V/60 Hz einge- setzt werden. WARNUNG Verletzungsgefahr durch unkontrolliert anlauf- ende Werkzeuge

Vor dem Drehen des Schalters auf die Schalter- stellung "AUTO" oder "MAN" darauf achten, dass das angeschlossene Werkzeug ausge- schaltet ist.8 CTM

Schalterstellung ’0’ Gerätesteckdose [1-4] ist stromlos, Absaugmobil ist ausgeschaltet. Schalterstellung ’MAN’ Gerätesteckdose [1-4] ist stromführend, Absaug- mobil läuft an. Schalterstellung ’Auto’ Gerätesteckdose [1-4] ist stromführend, Absaug- mobil startet beim Einschalten des angeschlosse- nen Werkzeuges. 7 Einstellungen

7.1 Schlauchdurchmesser einstellen

Stellen Sie die Schlauchdurchmesser-Einstel- lung [1-9] auf den angeschlossenen Schlauch- durchmesser ein.

Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gemessen wird (siehe Kapitel 7.9).

7.2 Elektrowerkzeug anschließen

Elektrowerkzeug an Gerätesteckdose [1-4] an- schließen.

7.3 Druckluftwerkzeug anschließen

Einschaltautomatik bei Druckluftwerkzeugen (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC oder Zubehör) mit Druckluftmodul an Modulsteckplatz [1-3] Empfehlung: – Anbau der Versorgungseinheit VE (495886): Druckluft gefiltert und geölt – Verwendung IAS-System mit IAS-Anschussstück (454757) für Festool Druckluftwerkzeuge Voraussetzung: Betriebdruck des Werkzeuges 6bar!

7.5 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1- 15] wird ein Wegrollen des Absaugmobils verhin- dert. Dazu das Absaugmobil an der Vorderseite leicht anheben und den schwarzen Bremshebel bis zum Einrasten nach unten drücken. Drücken Sie zum Lösen den grünen Hebel [1-14]

7.6 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tempera- tursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab.

Absaugmobil abschalten, ca. 5 Minuten abküh- len lassen, anschalten.

Einschalten nicht möglich: Festool Kunden- dienstwerkstätte kontaktieren.

(SC FIS-CT 26/36/48) wech- seln Filtersack entnehmen [4]

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.

Entnehmen Sie den Filtersack.

Entsorgen Sie den gebrauchten Filtersack ge- mäß den gesetzlichen Bestimmungen.

Säubern Sie den Schmutzbehälter [2-3]

Filtersack einsetzen [5]

Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen. Wichtig: Achten Sie darauf, dass der Riegel einrastet.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterteil eingeklemmt wird.

7.8 Entsorgungssack wechseln

Entsorgungssack entnehmen [6]

Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1]

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.

Verschließen Sie den Entsorgungssack.

Entnehmen Sie den Entsorgungssack.

Entsorgen Sie den gebrauchten Entsorgungs- sack gemäß den gesetzlichen Bestimmungen.

Säubern Sie den Schmutzbehälter [2-3]

Entsorgungssack einsetzen [7]

Legen Sie einen neuen Entsorgungssack (ENS- CT26/36/48) in den Einlassstutzen des Behäl- ters ein und verriegeln Sie diesen. WARNUNG Verletzungsgefahr

Maximalen Anschlusswert an der Gerätesteck- dose beachten (siehe Kapitel Technische Daten).

Elektrowerkzeug ausschalten. WARNUNG Verletzungsgefahr

Druckluftwerkzeug ausschalten.CTM

Wichtig: Die seitlichen Öffnungen des Entsor- gungssackes müssen innerhalb des Schmutz- behälters liegen. Achten Sie darauf, dass der Riegel einrastet.

Legen Sie den Entsorgungssack über den Be- hälterrand. Achten Sie darauf, dass die Kontakte [10-2] frei liegen.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

7.9 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s, ertönt aus Sicherheitsgründen ein akusti- sches Warnsignal. 8Arbeiten

Schlauchdepot: Nach der Arbeit können Sie den Saugschlauch durch die Öffnung [8-3] führen und im Schlauchdepot ablegen. Durch die Öffnung [8-2] können Sie das Netzkabel führen und ebenfalls im Schlauchdepot ablegen. Systainerablage SysDoc: Auf der Ablagefläche lässt sich mit den beiden Schiebern [8-1] ein Sys- tainer befestigen.

Clean - Hauptfilter abreinigen (nur Varianten mit AutoClean) Um eine gleichbleibend hohe Saugleistung bei fei- nen Stäuben zu gewährleisten, können Sie am Drehknopf [1-8] die Frequenz der automatischen Abreinigung stufenlos einstellen. Verwenden Sie die automatische Abreinigung nur in Verbindung mit einem Entsorgungssack (Erfüllung Staubklas- se ’M’). Schalten Sie beim Nasssaugen und Arbeiten mit Filtersack den Drehknopf [1-8] auf Stel- lung 0.

Stellen Sie bei hohem Staubanfall die automati- sche Abreinigung [1-8] auf den maximalen Wert. Manuelle Abreinigung Geräteschalter [1-11] auf Symbol

drehen. Bei extrem starker Verschmutzung des Hauptfil- ters empfehlen wir eine Vollabreinigung:

Verschließen Sie mit der Handfläche Düsen- oder Saugschlauchöffnung 2 Sekunden lang.

Drehen Sie den Geräterschalter [1-11] auf das Symbol

Bei Verwendung des Verschlussschiebers CT- VS (Best.Nr.: 497926) ist die Vollabreinigung ohne Demontage des angeschlossenen Elektro- werkzeugs möglich. Bei intensiver Nutzung mit gut haftenden Stäuben ist es unter Umständen notwendig den Hauptfilter mechanisch (z.B. durch Absaugen) zu reinigen. Verwenden Sie dabei einen Atemschutz!

8.3 Besonderheiten CTM 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem PLA- NEX zu verwenden:

Knickfesten Saugschlauch D 36 mm x 3,5 m-AS verwenden.

Spezial-Saugmuffe zum Anschließen des PLA- NEX verwenden.

Verschlussschieber CT-VS zwischen Ansaugöff- nung [1-2] und Saugschlauch einsetzen. Mögliche Ursachen Behebung Saugkraftregulierung [1-10] auf zu geringen Wert gestellt. Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 7.4). Drehknopf [1-9] nicht auf den angeschlossenen Schlauchdurchmesser eingestellt. Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 7.1). Saugschlauch verstopft oder abgeknickt. Verstopfung oder Abknickung beseitigen. Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 7.7). Hauptfilter verschmutzt. Hauptfilter wechseln (siehe Kapitel 9.1). NUR AUTO Clean

Hauptfilter abreinigen (siehe Kapitel 8.2). Fehlfunktion der Überwachungselektronik. Durch Festool Kundendienstwerkstätte beheben las- sen. Nasssaugen. Funktionssicherheit nicht beeinträchtigt, keine Maß- nahmen erforderlich.10 CTM

Werkzeughalter montieren.

Nur mit Entsorgungssack verwenden!

8.4 Trockene Stoffe saugen

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgeführt wird, muss eine ausreichende Luftwechselrate L

Raum vorhanden sein. Um die geforderten Gren- zwerte einzuhalten, darf der zurückgeführte Volu- menstrom maximal 50% des Frischluftvolumen- stroms (Raumvolumen V

betragen. Beachten Sie außerdem die regionalen Bestimmungen. Beachten Sie: Ein feuchter Hauptfilter setzt sich schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

8.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen! Empfehlung: Speziellen Nassfilter (NF-CT) verwenden. Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Nach dem Nasssaugen, Hauptfilter trocknen las- sen!

8.6 Das Antistatic-System

Beim Saugen entstehen durch Reibung im Absaug- schlauch statische Aufladungen. Diese können sich für die Bedienungsperson durch elektrische Schlä- ge unangenehm bemerkbar machen. Zur Ableitung dieser statischen Aufladungen ist das Absaugmobil serienmäßig mit einem Antistatic-System ausge- rüstet. Hierzu muss jedoch der beigelegte Antista- tik-Absaugschlauch verwendet werden.

Nur Varianten mit AutoClean: Hauptfilter auto- matisch oder manuell abreinigen (siehe Kapitel 8.2).

Absaugmobil abschalten und Netzstecker zie- hen.

Netzanschlussleitung aufwickeln.

Schmutzbehälter entleeren.

Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1]

Dieses Gerät nur in Innenräumen aufbe- wahren.

Absaugmobil in einem trockenen Raum, ge- schützt gegen unbefugte Benutzung, abstellen. 9 Wartung und Pflege Kundendienst und Reparatur nur durch Hersteller oder durch Service- werkstätten: Nächstgelegene Adresse unter: www.fes t ool.com/Service VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege

Verwenden Sie beim Absaugen gesundheitsge- fährdender Stoffe einen Filter- oder Entsor- gungssack!

Benutzen Sie das Gerät nur mit funktionierender Volumenstromüberwachung. VORSICHT Austretender Schaum und Flüssigkeiten

Gerät sofort abschalten und leeren. WARNUNG Gesundheitsgefährdende Stäube Verletzung der Atemwege

Reinigen Sie das Absaugmobil und sämtliches Zubehör durch Absaugen und Abwischen voll- ständig (innen und außen), bevor Sie es aus dem verunreinigten Bereich entfernen.

Teile, die nicht vollständig gereinigt werden kön- nen, müssen für den Transport luftdicht in ei- nem Kunststoffsack verschlossen werden.

Tragen Sie einen Atemschutz! WARNUNG Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerk- statt durchgeführt werden.CTM

Nur original Festool Ersatzteile ver- wenden! Bestell-Nr. unter: www.festool.com/Service Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Be- dienungsanleitung angegeben ist. Folgende Hinweise beachten: – Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Fil- ters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder ei- ner unterwiesenen Person. – Was sich nicht reinigen lässt, muss entsorgt wer- den. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten! – Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichts- maßnahmen beinhalten Entgiftung vor dem Aus- einandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät ausei- nander genommen wird, Reinigung des War- tungsbereichs und geeignete persönliche Schutzausrüstung.

9.1 Hauptfilter wechseln

Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.

Drehen Sie das Geräteoberteil, so dass der Hauptfilter nach oben gerichtet ist (Bild [9]

Legen Sie den Hebel [9-3] um und nehmen Sie die Halterung [9-2] ab.

Entnehmen Sie den gebrauchten Hauptfilter [9-

und ersetzen Sie diesen durch einen neuen.

Entsorgen Sie den gebrauchten Hauptfilter ge- mäß den gesetzlichen Bestimmungen.

Setzen Sie die Halterung [9-2] ein und legen Sie den Hebel [9-3] bis zum Einrasten um.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

9.2 Schmutzbehälter leeren

Nach Abnehmen des Oberteils kann der Schmutz- behälter [2-3] entleert werden.

Reinigen Sie nach dem Saugen von Flüssigkei- ten regelmäßig die Füllstandssensoren [10-1] mit einem weichen Tuch und untersuchen Sie diese auf Beschädigungen. 10 Zubehör Die Bestellnummern für Zubehör und Filter finden Sie in Ihrem Festool Katalog oder im Internet unter "www.festool.com".

Zur Erweiterung des Absaugmobils stehen im Zu- behörprogramm folgende Module zur Verfügung, die am Modulsteckplatz [1-3] durch eine autori- sierte Kundendienstwerkstatt eingebaut werden können: – Druckluftmodul, – Steckdosenmodul mit permanenter Stromzu- fuhr, – Steckdosenmodul mit Einschaltautomatik (nicht für GB 110 V Variante), – Modul für Energieabsaugampel (EAA) zur Nut- zung der Einschaltautomatik an der EAA. Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com". 11 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei- ner umweltgerechten Wiederverwer- tung zuführen. Geltende nationalen Vorschriften beachten. Nur EU: Gemäß Europäischer Richtlinie 2002/96/ EG müssen verbrauchte Elektrogeräte getrennt ge- sammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. 12 EG-Konformitätserklärung HINWEIS Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann. EKAT

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit folgenden Richtlinien und Normen übereinstimmt: 2006/42/EG, 2004/108/EG, 2011/65/EU (ab

01.01.2013), EN 60335-1, EN 60335-2-69, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool Group GmbH & Co. KG Wertstr. 20, D-73240 Wendlingen Dr. Martin Zimmer Leiter Forschung, Entwicklung, technische Doku- mentation

Jahr der CE-Kennzeichnung: CTM 26 E, CTM 36 E,

Absaugmobil Serien-NrCTM
