Produkttyp	Mobiler Industriestaubsauger
Marke	FESTOOL
Modell	CTL 44 E
Kategorie	Industriestaubsauger
Verwendung	Absaugung von gesundheitsgefährdenden Stäuben (Klasse L) und Flüssigkeiten
Leistungsaufnahme	350 - 1200 W
Max. Anschlussleistung an integrierter Steckdose	2400 W (CE)
Max. Luftstrom	228 m³/h
Max. Unterdruck	23000 Pa
Filterfläche	14000 cm²
Absaugschlauch	Ø 27 mm x 3,5 m
Schalldruckpegel	72 dB(A)
Netzkabellänge	7,5 m
Schutzart	IP X4
Behältervolumen	44 l
Abmessungen (L x B x H)	710 x 380 x 935 mm
Gewicht	20 kg
Staubklasse	L (bis zu 1 mg/m³)
Antistatisches System	Integriert (erfordert antistatischen Schlauch)
Auto-Funktion	Automatischer Start durch angeschlossenes Werkzeug
Saugleistungseinstellung	Variabel
Thermoschutz	Automatische Abschaltung bei Überhitzung
Flüssigkeitsstandsanzeige	Automatische Abschaltung bei Erreichen des maximalen Füllstands
Filterwartung	Manuelle Reinigung durch Griff (ohne Filterbeutel)
Garantie	24 Monate in der EU (mindestens 12 Monate)

Häufig gestellte Fragen - CTL44E FESTOOL

Wie wechsle ich den Filterbeutel des CTL 44 E?

Öffnen Sie den Sauger durch Entriegeln der Verschlussklammern. Entnehmen Sie den gebrauchten Beutel und entsorgen Sie ihn gemäß den gesetzlichen Vorschriften. Reinigen Sie Behälter und Turbinenraum mit einem feuchten Tuch. Setzen Sie einen neuen Filterbeutel (Art.-Nr. 452972) ein, indem Sie die Manschette fest auf die Saugöffnung drücken. Schließen Sie den Sauger wieder.

Kann ich mit dem Sauger CTL 44 E Flüssigkeiten saugen?

Ja, er ist für das Saugen von Wasser ausgelegt. Entfernen Sie den Filterbeutel vor dem Saugen von Flüssigkeiten. Verwenden Sie vorzugsweise einen speziellen Flüssigkeitsfilter. Der Sauger stoppt automatisch, wenn der maximale Füllstand erreicht ist (Füllstandsanzeige).

Wie reinige ich das Filterelement?

Betätigen Sie den Reinigungsgriff (2.1) etwa 10 Mal vor und zurück. Diese Reinigung ist nur erforderlich, wenn Sie den Sauger ohne Filterbeutel verwenden. Tragen Sie bei gesundheitsgefährdenden Stäuben eine Atemschutzmaske P2.

Wie hoch ist die maximale Leistung der an der integrierten Steckdose angeschlossenen Werkzeuge?

Die maximale Anschlussleistung ist länderspezifisch: 2400 W für CE, 1100 W für CH/DK, 1800 W/500 W für GB 240V/110V und 1200 W für AUS. Beachten Sie diese Werte, um eine Überlastung zu vermeiden.

Wie funktioniert das antistatische System?

Der Sauger ist mit einem integrierten antistatischen System ausgestattet, das elektrostatische Ladungen ableitet, die durch Reibung im Schlauch entstehen. Damit es funktioniert, verwenden Sie einen antistatischen Schlauch und schließen Sie das Gerät an eine geerdete Steckdose an.

Was tun bei Überhitzung des Saugers?

Der Thermoschutz schaltet den Sauger ab, bevor eine kritische Temperatur erreicht wird. Stellen Sie den Schalter auf 0 und lassen Sie ihn etwa 5 Minuten abkühlen. Wenn das Gerät nicht wieder startet, wenden Sie sich an eine Festool-Kundendienstwerkstatt.

Wie verwende ich die automatische Startfunktion?

Stellen Sie den Schalter auf die Position 'Auto'. Schließen Sie ein Elektrowerkzeug an die integrierte Steckdose (1.2) an. Der Sauger startet automatisch, wenn das Werkzeug eingeschaltet wird, und stoppt, wenn das Werkzeug ausgeschaltet wird.

Welche Staubarten kann ich mit dem CTL 44 E saugen?

Er ist für das Saugen von gesundheitsgefährdenden Stäuben bis zu einer maximalen Konzentration von 1 mg/m³ (Klasse L) ausgelegt. Geeignet für Holzstaub, Farbstaub usw. Saugen Sie niemals brennbare oder explosive Stäube (Magnesium, Aluminium) oder brennbare Flüssigkeiten.

Wie pflege ich den Sauger nach dem Gebrauch?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Wickeln Sie das Kabel um die Haken. Leeren Sie den Behälter. Reinigen Sie Innen- und Außenseite durch Saugen und Wischen. Lagern Sie es an einem trockenen Ort, geschützt vor Witterung und Missbrauch.

Wo finde ich Ersatzteile und Zubehör?

Die Referenzen von Zubehör und Filtern finden Sie im Festool-Katalog oder auf www.festool.com. Verwenden Sie nur original Festool-Zubehör, um Sicherheit und Konformität zu gewährleisten.

BEDIENUNGSANLEITUNG CTL44E FESTOOL

Dr. Johannes Steimel 07.01.2010

Leiter Forschung, Entwicklung, technische Dokumentation

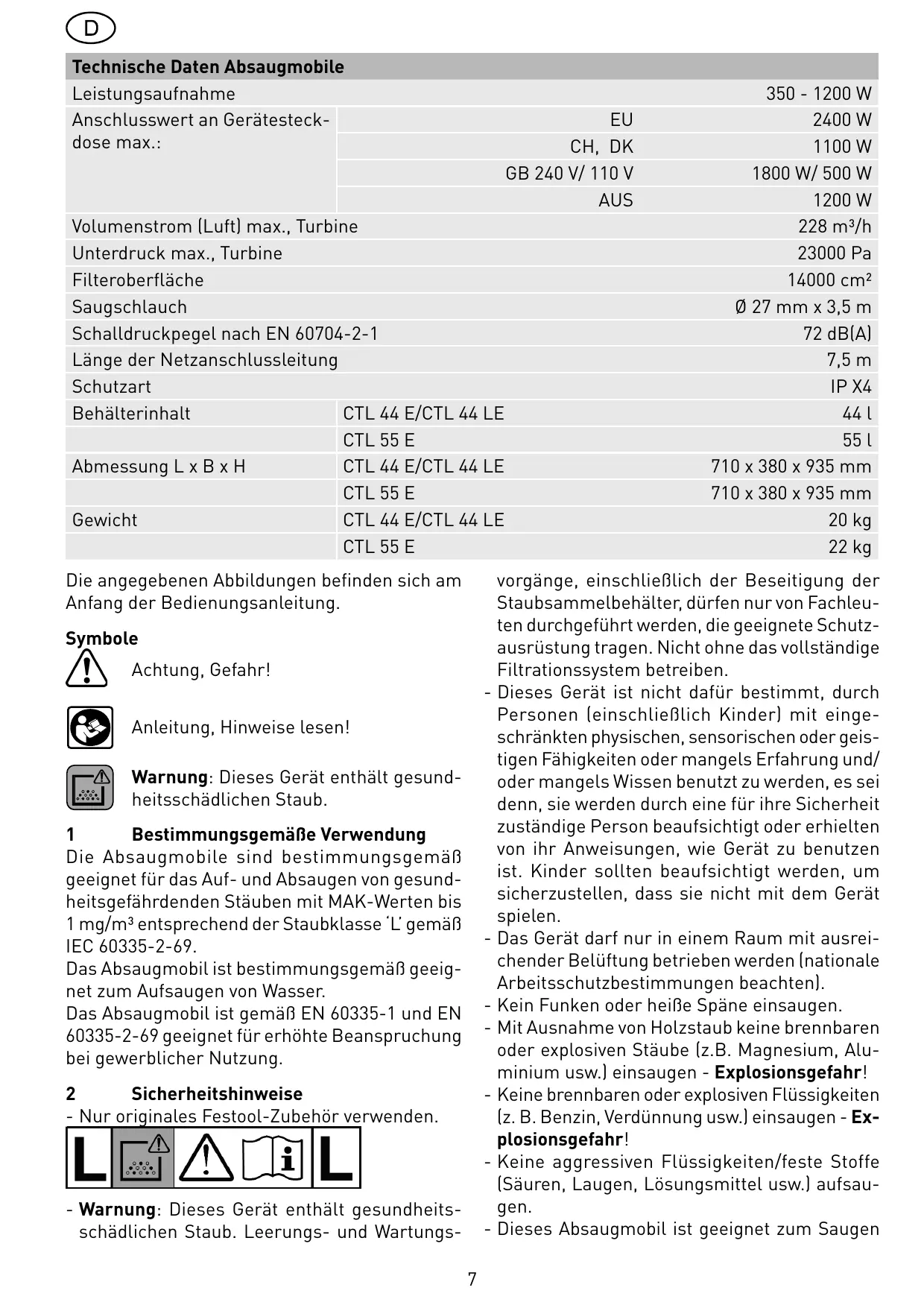

Technische Daten Absaugmobile

Leistungsaufnahme		350 - 1200 W
Anschlusswert an Gerätesteck-dose max.:	EU	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
	AUS	1200 W
Volumenstrom (Luft) max., Turbine		228 m³/h
Unterdruck max., Turbine		23000 Pa
Filteroberfläche		14000 cm²
Saugschlauch		Ø 27 mm x 3,5 m
Schalldruckpegel nach EN 60704-2-1		72 dB(A)
Länge der Netzanschlussleitung		7,5 m
Schutzart		IP X4
Behälterinhalt	CTL 44 E/CTL 44 LE	44 l
	CTL 55 E	55 l
Abmessung L x B x H	CTL 44 E/CTL 44 LE	710 x 380 x 935 mm
	CTL 55 E	710 x 380 x 935 mm
Gewicht	CTL 44 E/CTL 44 LE	20 kg
	CTL 55 E	22 kg

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

Symbole

Achtung, Gefahr!

Anleitung, Hinweise lessen!

Warning: Dieses Gerät enthalt gesundheitsschädlichen Staub.

1 Bestimmungsgemäß Verwendung

Die Absaugmobile sind bestimmungsgemäß geeignet für das Auf- und Absaugen von gesundheitsgeführenden Stäuben mit MAK-Werten bis 1mg / m^3 entsprechend der Staubklasse 'L' gemäß IEC 60335-2-69.

Das Absaugmobil ist bestimmungsgemäß geeignet zum Aufsagen von Wasser.

Das Absaugmobil ist gemäß EN 60335-1 und EN 60335-2-69 geeignet für erhöhte Beanspruchung bei gewerbllicher Nutzung.

2 Sicherheitshinweise

• Nur originales Festool-Zubehör verwenden.

• Warnung: Dieses Gerät enthalt gesundheitsschädlichen Staub. Leerungs- und Wartungs-

vorgänge, einschließlich der Beseitigung der Staubsammelbehälter, *{dürfen nur von Fachleuten durchgeführt werden, die geeignete Schutzausrüstung tragen. Nicht ohne das vollständige Filtrationssystem betreiben.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Das Gerätarf nur in einem Raum mit ausreichender Belüftung betrieben werden (nationale Arbeitssschutzbestimmungen beachten).
  -Kein Funken oderheiße Späne einsaugen.
• Mit Ausnahme von Holzstaub keine brennbaren oder explosiven Stäube (z.B. Magnesium, Aluminium usw.) einsaugen - Explosionsgefahr!
• Keine brennbaren oder explosiven Flüssigkeiten (z. B. Benzin, Verdünning usw.) einsaugen - Ex-plosionsgefahr!
• Keine aggressiven Flüssigkeiten/feste Stoffe (Säuren, Laugen, Lösungsmittel usw.) aufsau-gen.
• Dieses Absaugmobil ist geeignet zum Saugen

von Lackstäuben

• Bei Nichtgebrauch sowie vor Wartungsarbeitenden Stecker aus der Steckdoseziehen.
• Den Stecker nicht am Kabel aus der Steckdoseziehen.
• Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Kontrollieren Sie regelmäßigen den Stecker und das Kabel und halten Sie diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern.
• Gerät nicht dem Regen aussetzen.
• Gerät nicht am Handgriff mittels Kranhaken oder Hebezeug hochheiten und transportieren.
• Das Gerätarf nur von Personen benutzt werden, die in der Handhabung unterwiesen und mit der Benutzung beauftragt sind.
• Wurden gesundheitsgeführende Stäube aufgesaugt, muss das Absaugmobil und ähnliches Zubehör durch Absaugen und Abwischen vollständig (innen und außen) gereinigt werden, bevors aus dem verunreinigten Bereich enternt wird. Teile, die nicht vollständig gereinigt werden können, sind für den Transport luftdicht in einem Kunststoffsack zu verschreiben.
• Das Gerätarf aus Sicherheitsgründen nur an einer schutzgeerdeten Steckdose betriebenen werden.

3 Gerätevorbereitung und Inbetriebnahme

Die Zubehörteile werden im Behälter (2.10) lie-gend mitgeliefert und müssen vor der ersten Inbetriebnahme entnommen werden.

3.1 Elektrischer Anschluss

Die Netzspannung und die Frequenz mösen mit den Angaben auf dem Typenschild übereinstimmen!

Beim Einstecken des Netzkabels darauf auf achten, dass das Absaugmobil abgeschaltet ist.

Das Antistatic-System (AS)

Beim Saugen entstehen durch Reibung im Absaugschlauch statice Aufladungen. Diese können sich für die Bedienungsperson durch elektrische Schläge unangenehm bemerkbar machen. Zur Ableitung dieser statischen Aufladungen ist das Absaugmobil serialnäßig mit einem Antistatic-System ausgerüstet. Hierzu ist jeder die Verwendung eines Antistatic-Schauches erforderlich. Die Antistatic-Funktion ist nur gewährleistet, wenn der Stecker in eine schutzgeerdete Steckdose eingesteckt ist.

3.2 Ein-/Aus-Schalter (1.3)

In der Stellung 0 ist das Absaugmobil ausgeschelt und die Gerätesteckdose (1.2) stromlos.

Zwei Betriebsarten sind möglich:

a) Schalterstellung „MAN"

Die Gerätesteckdose ist stromlos.

Der Saugmotor lauft sofort an.

b) Schalterstellung „Auto“

Die Gerätesteckdose ist stromführung.

Vor dem Drehen auf Schalterstellung „Auto“ darauf achten, dass das angeschlossene Gerät abgeschaltet ist.

Der Saugmotor startet beim Einsatzen des angeschlossenen Werkzeuges.

3.3 Saugkraftregulierung (1.4)

An der Saugkraftregulierung kann die Saugleistung variiert werden. Dies ermöglich eine tatsächige Anpassung an entsprechicedliche Saugaufgaben.

3.4 Temperatursicherung

Zum Schutz vor Überhitzung schaltet eine Temperatursicherung das Absaugmobil vor Erreichen einer kritischen Temperatur ab - Absaugmobil abschalten und für ca. 5 Minuten abkühlen setzen. Kann das Absaugmobil danach nicht wieder eingeschaltet werden,itte eine Festool-Kundenstwerkstätte aufsuchen.

3.5 Elektrowerkzeug anschließen

Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe „Technische Daten“)!

Achten Sie daraufuf, dass beim Ein- und Ausstecken das Elektrowerkzeug ausgeschaltet ist.

Schließen Sie das Elektrowerkzeug an der Gerätesteckdose (1.2) an.

3.6 Druckluftwerkzeug anschließen

Achten Sie daraufuf, dass beim Ein- und Ausstecken das Druckluftwerkzeug ausgeschaltet ist.

Durch den Einbau des Druckluftmoduls (1.8, 452829; bei CTL 44 LE im Lieferumfang) funktioniert die Einschaltautomatik des Absaugmobils auch in Verbindung mit Druckluftwerkzeugen. Zusätzlich empfehlen wir den Anbau der Versorgungseinheit VE (452797). Die Versorgungseinheit滤ert und ölt die Druckluft und ermöglicht eine Regelung des Luftdruckes.

Für den Anschluss von Festool-Druckluftwerkzeugen mit IAS-System ist ein IAS-Anschlussstück (454757) erhältlich.

Um eine einwandfrei Funktion der Einschaltautomatik zu gewährleisten, muss der Betriebsdruck des Werkzeuges 6 bar betragen.

4 Handhabung

4.1 Absaugmobil öffnen/schlieben

• Öffnen Sie die Verschlussklammern (2.2),
• schwenken Sie das Oberteil (2.4) bis zum Einrasten der Stütze (2.5) nach oben.

Das Schließen erfolgt in umgekehrter Reihenfolge. Um die Stütze drücken bzw. ausrasten zu küssen, muss zuvor das Oberteil weniger angehoben werden.

4.2 Filter wechseln

Be den folgenden Arbeiten darauf aufachten, dass nicht unnötg Staub aufgewirbelt wird.

Bei gesundheitsgeführenden Stäuben P2-Atemschutzmaske/TRagen!

a) Filtersack (3.4) wechseln

Best.-Nr.:

CTL 44 E/CTL 44 LE 452972

CTL55E 452973

• Offnen Sie das Absaugmobil,
• entnahmen Sie den gebrauchten Filtersack (siehe Aufdruck auf Filtersack),
• entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen,
• saubern Sie den Schmutzbehälter (2.10) und den Raum (3.1) für Absaugturbine (mit feuchtem Tuch abwischen),
• legen Sie einen neuen Filtersack ein (siehe Aufdruck auf Filtersack). Wichtig: Filtersackmuffe (3.3) kräftig auf Einlassfitting (3.2) aufdrücken!
  -schlieben Sie das Absaugmobil.

b) Filterelement (2.3) wechseln

Bestell-Nr.: 452923

Nicht ohne Filterelement saugen! Dies kann den Motor schädigen.

• Offnen Sie das Absaugmobil,
• entfern den Sie das gebrauchte Filterelement (siehe Aufdruck auf der Verpackung des Filter-elementes),
• entsorgen Sie das gebrauchte Filterelement im staubdicht verschlussen Beutel gemäß den gesetzlichen Bestimmungen,
• saubern Sie den Schmutzbehälter (2.10) und den Raum (3.1) für Absaugturbine (mit feuchtem Tuch abwischen),
• setzen Sie ein neues Filterelement ein (siehe Aufdruck auf Verpackung des Filterelementes),

-schliebenSieddasAbsaugmobil.

4.3 Filterelement abreinigen

Bewegen Sie zum Abreinigen den Griff (2.1) ca. zehnmal vor und darüber. Anmerkung: Eine Abreinigung des Filterelementes ist nur dann erforderlich, wenn das Absaugmobil ohne Filtersack betrieben wird.

4.4 Schmutzbehälter (2.10) entleeren

Vor dem Entleeren des Schmutzbehalters muss stets das Oberteil des Absaugmobils abgenommen werden!

• Öffnen Sie das Absaugmobil,
• haben Sie das Oberteil leicht an und drücken Sie die Stütze (2.5),
  -schwenken Sie das Oberteil bis zum Anschlag (senkrechte Stellung) nach oben,
  -nehmen Sie das Oberteil waagrecht nach vorne ab,
• entleeren Sie den Schmutzbehälter,
• setzen Sie das Oberteil auf. Achtung: Beide Bolzen des Oberteils vollständig in die Aussparungen (1.5) einfahren!
  -schliebenSiedasAbsaugmobil.

4.5 Ständer/Bremse

Durch die Bremsen (2.8) setzen sich die Räder blockieren, wodurch ein unkontrolliertes Wegrollen des Absaugmobils verhindert wird.

4.6 Schlauchdepot (teilweise im Lieferumfang)

Befestigung des Schlauchdepot auf dem Sauger: siehe Bild 4.

Sie konnen nach der Arbeit den Saugschlauch durch die Öffnung (4.1) führen und im Schlauch-depot ablegen. Durch die Öffnung (4.2) konnen Sie das Netzkabel führen und ebenfalls im Schlauch-depot ablegen.

5 Anwendung

• Auf der Ablagefläche (1.9) lassst sich mit den beiden Verschlüssen (1.11) ein Systainer befestigen. Weiterhin konnen auf der Ablagefläche sowie in den Staufächern (1.6) Werkzeuge oder Zubehörerteile abgelegt werden.
• In die Öffnung (1.7) kann ein Schlauchhalter (1.10, 487072) gesteckt werden. Mit dem Schlauchhalter wird der Saugschlauch von oben an das Werkzeug herangeführrt. Alternativ kann ein Schlauchhaken (452998) zum Aufwickeln des Saugschlauches befestigt werden.
• Der Schubbügel (2.11, 452921) erleichtert den Transport des Absaugmobils. An der Leiste (2.9)

des Schubbügels setzen sich Zubehörteile, z. B. Absaugrohre, befestigen.

• Durch Einstecken eines Saugschlauches in die Ausblasöffnung (2.7) steht Blasluft zur Veräu-gung.

5.1 Trockene Stoffe saugen

Beim Absaugen gesundheitsgefahr-dender Stoffe ist die Verwendung eines Filtersackes zwingend vorgeschrieben!

Vor dem Aufsaugen trockener Stoffe sollte stets ein Filtersack im Behälter eingelegt sein. Das aufgesaugte Material ist dann einfach zu entsorgen.

Nach dem Aufsagen von Flüssigkeiten ist das Filterelement feucht. Ein feuchtes Filterelement setzt sich Schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus thisem Grund sollte das Filterelement vor dem Trockensaugen getrocknet oder durch ein Trockenes ersetzt werden.

5.2 Flüssigkeiten saugen

Brennbare Flüssigkeiten)dürfen nicht aufgesaugt werden!

Bei Schaum- oder Flüssigkeitsaustritt Arbeit(sofort beenden und Schmutzbehälter entleeren.

Vor dem Aufsagen von Flüssigkeiten muss grundsätzlich der Filtersack entfernt werden. Die Verwendung eines speziellen Nassfilters wird empfohlen.

Bei Erreichen der maximalen Füllstandshöhe wird durch die Füllstandsanzeiger (2.12) die Absaugung automatisch unterbrochen.

6 Nach der Arbeit

• Absaugmobil ausschalten und Netzstecker aus der Steckdoseziehen.
• Anschlussleitung (2.6) aufwickeln.
• Schmutzbehälter entleeren.
• Absaugmobilinnen und außen durch Absaugen und Abwischen reinigen.
• Absaugmobil in einem trockenen Raum abstellen, geschützt gegen unbefugte Benutzung.

7 Warten und Pflegen

Ziehen Sie vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose.

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern,)dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine Sicherheitstechnische Überprüfung durchzufahren, z. B. auf Beschädigung des Filters, Dichtigkeit des Geräts und Funktion der Kontrolleinrichtungen.

Zur Wartung durch den Benutzer muss das Gerätauseinandergenommen, gereinigt und gewartet werden, soweit dies ohne Gefahr für das Wartungspersonal und andere Personen möglich ist. Geeignete Vorsichtsmaßnahmen beinhalten Dekontaminierung vor dem Auseinanderbau, örtlich gefilte Zwangsentlüftung am Demontageplatz, Reinigung des Wartungsplatzes und geeignete personliche Schutzausrüstung.

8 Zubehör, Filter

Die Bestellnummern für Zubehör und Filter fühden Sie in Ihrlem Festool Katalog oder im Internet unter „www.festool.com".

9 Entsorgung

Werfen Sie das Gerät nicht in den Hausmüll!
Führren Sie die Geräte, Zubehör und Verpackungen
einer umweltgerechten Wiederverwertung zu. Be-
achten Sie die geltenden nationalen Vorschriften.

10 Gewährleistung

Für unsere Geräte leisten wir auf Material- oder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staatend der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Liefererschein). Schäden, die insbesondere auf natürliche Abnutzung/Verschleiß, Überlastung, unsachgemäß Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführren sind oder beim Kaufbekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nichtoriginalem Zubehör und Verbrauchsmaterial (z. B. Schleifteller) zurückzuführen sind. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Festool Kundendienstwerkstätte zurückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im Übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachteten technischen Angaben vorbehalten.

REACH für Festool Produkte, deren Zubehör und Verbrauchsmaterial:

REACH ist die seit 2007 in gaz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren

Kunden gegenüber bewusst. Um Sie immer auf dem neuesten Stand halten zu konnen und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet: www.festool.com/reach
