Tipo di prodotto	Aspiratore industriale mobile
Marca	FESTOOL
Modello	CTL 44 E
Categoria	Aspiratore industriale
Utilizzo	Aspirazione di polveri nocive (classe L) e liquidi
Potenza assorbita	350 - 1200 W
Potenza max. collegata alla presa integrata	2400 W (CE)
Portata d'aria max.	228 m³/h
Depressione max.	23000 Pa
Superficie del filtro	14000 cm²
Tubo di aspirazione	Ø 27 mm x 3,5 m
Livello di pressione acustica	72 dB(A)
Lunghezza del cavo di alimentazione	7,5 m
Grado di protezione	IP X4
Capacità del serbatoio	44 l
Dimensioni (L x P x A)	710 x 380 x 935 mm
Peso	20 kg
Classe di polveri	L (fino a 1 mg/m³)
Sistema antistatico	Integrato (richiede un tubo antistatico)
Funzione Auto	Accensione automatica tramite utensile collegato
Regolazione della potenza di aspirazione	Variabile
Protezione termica	Arresto automatico in caso di surriscaldamento
Indicatore di livello liquido	Arresto automatico quando il livello max. è raggiunto
Manutenzione del filtro	Pulizia manuale con maniglia (senza sacchetto filtrante)
Garanzia	24 mesi nell'UE (12 mesi minimo)

Domande frequenti - CTL44E FESTOOL

Come cambiare il sacchetto filtrante del CTL 44 E ?

Aprire l'aspiratore sbloccando le chiusure. Rimuovere il sacchetto usato e smaltirlo secondo la normativa. Pulire il serbatoio e lo spazio della turbina con un panno umido. Inserire un nuovo sacchetto filtrante (rif. 452972) premendo saldamente il manicotto sul bocchettone di aspirazione. Richiudere l'aspiratore.

Posso aspirare liquidi con l'aspiratore CTL 44 E ?

Sì, è progettato per aspirare acqua. Rimuovere il sacchetto filtrante prima di aspirare liquidi. Utilizzare preferibilmente un filtro per liquidi speciale. L'aspiratore si arresta automaticamente quando il livello massimo è raggiunto (indicatore di livello).

Come pulire l'elemento filtrante ?

Azionare la maniglia di pulizia (2.1) circa 10 volte avanti e indietro. Questa pulizia è necessaria solo se si utilizza l'aspiratore senza sacchetto filtrante. Per polveri nocive, indossare una mascherina respiratoria P2.

Qual è la potenza massima degli utensili collegati alla presa integrata ?

La potenza massima collegata dipende dal paese: 2400 W per CE, 1100 W per CH/DK, 1800 W/500 W per GB 240V/110V e 1200 W per AUS. Rispettare questi valori per evitare un sovraccarico.

Come funziona il sistema antistatico ?

L'aspiratore è dotato di un sistema antistatico integrato che scarica le cariche elettrostatiche generate dall'attrito nel tubo. Per funzionare, utilizzare un tubo antistatico e collegare l'apparecchio a una presa con messa a terra.

Cosa fare in caso di surriscaldamento dell'aspiratore ?

La protezione termica arresta l'aspiratore prima che venga raggiunta una temperatura critica. Portare l'interruttore su 0 e lasciare raffreddare per circa 5 minuti. Se l'apparecchio non si riavvia, contattare un centro assistenza Festool.

Come utilizzare la funzione di accensione automatica ?

Portare l'interruttore sulla posizione 'Auto'. Collegare un utensile elettrico alla presa integrata (1.2). L'aspiratore si avvia automaticamente quando l'utensile viene acceso e si arresta quando l'utensile si ferma.

Quali tipi di polveri posso aspirare con il CTL 44 E ?

È progettato per aspirare polveri nocive fino a una concentrazione massima di 1 mg/m³ (classe L). Adatto per polveri di legno, vernice, ecc. Non aspirare mai polveri infiammabili o esplosive (magnesio, alluminio) né liquidi infiammabili.

Come effettuare la manutenzione dell'aspiratore dopo l'uso ?

Spegnere l'apparecchio e staccare la spina. Avvolgere il cavo intorno ai ganci. Svuotare il serbatoio. Pulire l'interno e l'esterno aspirando e strofinando. Conservare in un luogo asciutto, al riparo da intemperie e da usi impropri.

Dove posso trovare ricambi e accessori ?

I riferimenti degli accessori e filtri sono nel catalogo Festool o sul sito www.festool.com. Utilizzare solo accessori Festool originali per garantire sicurezza e conformità.

MANUALE UTENTE CTL44E FESTOOL

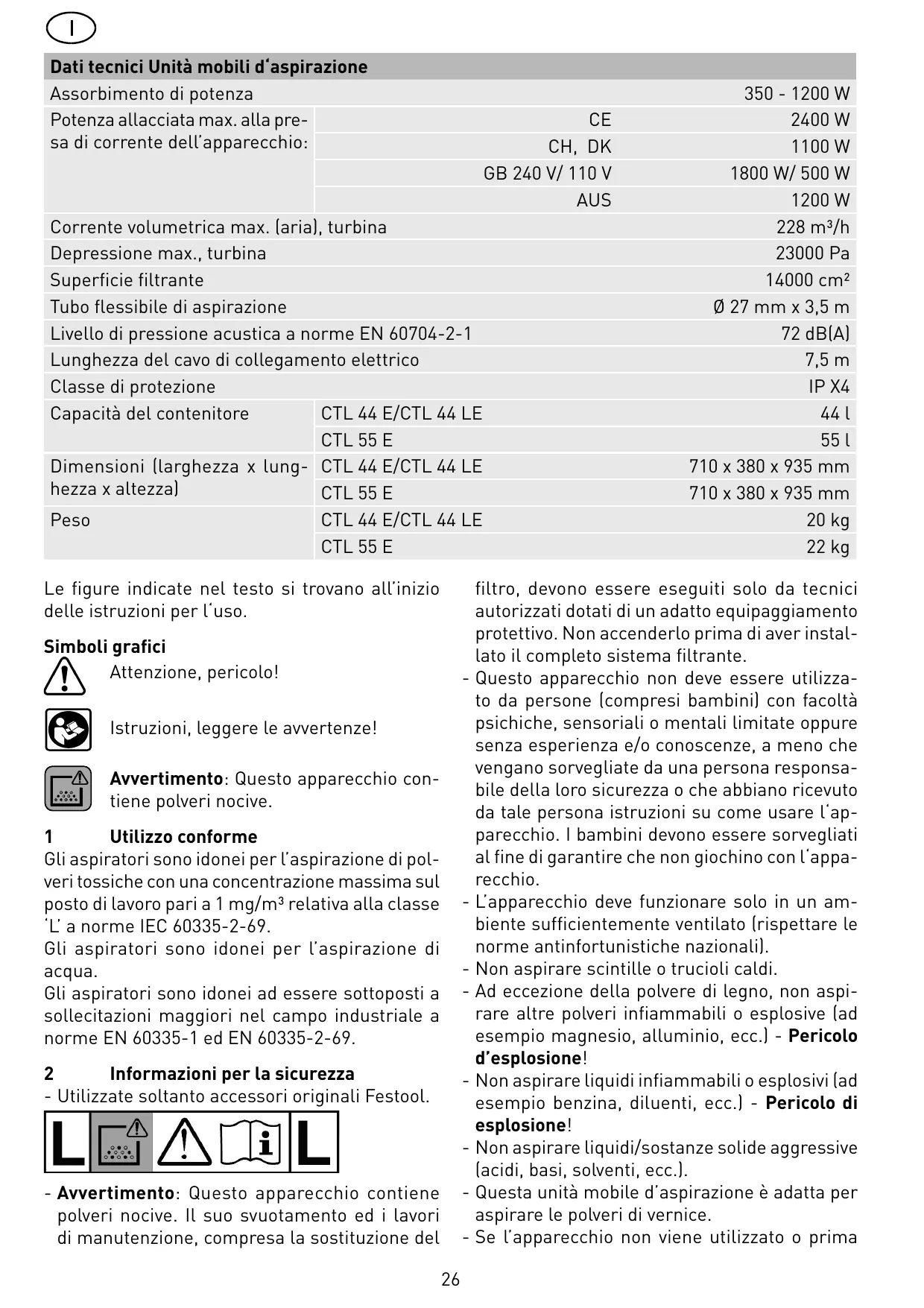

Dati tecnici Unità mobili d'aspirazione
Assorbimento di potenza		350 - 1200 W
Potenza allacciata max. alla pre-sa di corrente dell'apparecchio:	CE	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
	AUS	1200 W
Corrente volumetrica max. (aria), turbina		228 m³/h
Depressione max., turbina		23000 Pa
Superficie filtrante		14000 cm²
Tubo flessibile di aspirazione		Ø 27 mm x 3,5 m
Livello di pressione acustica a norme EN 60704-2-1		72 dB(A)
Lunghezza del cavo di collegamento elettrico		7,5 m
Classe di protezione		IP X4
Capacità del contentatore	CTL 44 E/CTL 44 LE	44 l
	CTL 55 E	55 l
Dimensioni (larghezza x lung-hezza x altezza)	CTL 44 E/CTL 44 LE	710 x 380 x 935 mm
	CTL 55 E	710 x 380 x 935 mm
Peso	CTL 44 E/CTL 44 LE	20 kg
	CTL 55 E	22 kg

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Simboli grafici

Attenzione, pericolo!

Istruzioni, leggere le avventenze!

Avvertimento: Questo apparecchio contiene polveri nocive.

1 Utilizzo conforme

Gli aspiratori sono idonei per l'aspirazione di polveri tossiche con una concentrazione massima sul除去 di lavoro para a 1mg / m^3 relatività alla classe 'L' a norme IEC 60335-2-69.

Gli aspiratori sono idonei per l'aspirazione di acqua.

Gli aspiratori sono idonei ad essere sottoposti a sollecitazioni maggiori nel Campo industriale a norme EN 60335-1 ed EN 60335-2-69.

2 Informazioni per la sicurezza

• Utilizzate sostanto accessori originali Festool.

• Avvertimento: Questo apparecchio contiene polveri nocive. Il suo svuotamento ed i lavori di manutenzione, compresa la sostituzione del

filtro, devono essere eseguiti solo da tecnici autorizzati dotati di un adatto equipaggiamento protettivo. Non accenderlo prima di aver installato il completoistema filtrante.

• Questo apparecchio non deve essere utilizzato da persona (compresi bambini) con facoltà psichiche, sensoriali o mentali limitate oppurezza esperienza e/o conoscenze, a meno che vengano sorvegliate da una persona responsabile della loro sicurezza o che abbiano ricevuto da tale persona istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
• L'apparecchio deve funzionare solo in un ambiente sufficientemente ventilato (rispettare le norme antinfortunistiche nazionali).
• Non aspirare scintille o trucioli caldi.
• Ad eccezione della polvere di legno, non aspi-rare altre polveri infiammabili o esplosee (ad esempio magnesio, alluminio, ecc.) - Pericolo d'esplosion!
• Non aspirare liquidi infiammabili o esplosivi (ad esempio benzina, diluenti, ecc.) - Pericolo di esplosione!
• Non aspirare liquidi/sostenze solide aggressive (acidi, basi, solventi, ecc.).
• Questa unità mobile d'aspirazione è adatta per aspirare le polveri di vernice.
• Se l'apparecchio non viene utilizzato o prima

di iniziare i lavori di manutenzione, estrarre la spina alla presa di corrente.

• Per estrarre la spina alla presa, non tirare per il cavo elettrico.
• Proteggere il cavo elettrico dal calore, dall'olio e da spigoli taglienti.
• Controllare regolarmente la spina ed il cavo; in caso di danneggiamenti, farli sostituire da un'officina di assistenza autorizzata.
• Non esporre gli appearecchi alla pioggia.
• Non sollevare e trasportare l'apparecchio agganciandolo alla maniglia con una gru o un apparecchio di sollevamento.
• L'apparecchio deve essere utilizzato solo da persone addestrate ed incaricate del suo uso.
• Se sono state aspirate polveri nocive, prima di allontanarlo alla zona contaminata l'aspiratore e tutti gli accessori devono essere puliti accuramente aspirando e togliendo con un panno i depositi di sporco (all'interno ed all'esterno). Per il trasporto, i componenti che non possono es-sere completamente puliti devono essere messi in un sacco di plastica da chiudere quindi ermeticamente.
• Per motivi di sicurezza l'apparecchiatura dev'essere azionata solamente se collegata ad una presa di corrente provvista di messa a terra.

3 Operazioni preliminari e messa in servizio dell'apparecchio

Gli accessori vengono forniti in un apposto contentitore (2.10), dal quale devono essere prelevati prima della messa in funzione iniziale dell'apparecchio.

3.1 Allaccimento elettrico

La tensione e la frequenza di rete devono coincidere con i valori indicati sulla targhetta d'identificazione!

Prima di inserire la spina elettrica assicurarsi che l'aspiratore sia spento.

Ilsystemaantistatico(AS)

A causa dell'attrito esercitato dal materiale aspirato sulla parete interna del tubo flessibile di aspirazione si formano accumuli di cariche elettriche, le quali possono manifestarsi spiacevolmente all'opera-tore attraverso scosse elettriche. Per scaricare queste cariche elettrostatiche, l'aspiratore è equipaggiato di seriese con unsystema anti-statico, per il corretto funziona-mento del quale è tuttavia necessario utilizzato un tubo flessibile antistatico.

La funzione antistatica è garantita solamente se la spina viene inserita in una presa di corrente

dotata di messa a terra.

3.2 Interrupttore ON/OFF (1.3)

Con interruptore in posizione '0', l'aspiratore è spento e sulla presa di corrente dell'apparecchio (1.2) non c'é tensione elettrica.

Sono possibili due modi di funzionamento:

a) Posizione „MAN“

Sulla presa di corrente dell'apparecchio non c'è tensione elettrica.

Il motore dell'aspiratore si avvia subito.

b) Posizione „Auto“

Sulla presa di corrente dell'apparecchio c'è tensione elettrica.

Prima di commutare sulla posizione „Auto“ assicurarsi che l'utensile collegato sua spento.

Il motore dell'aspiratore si avvia accendendo l'utensile collegato.

3.3 Regolazione della potenza di aspirazione (1.4)

Con这对于 manopola si è il genere di esigenze di aspirazione.

3.4 Protezione termica

Per proteggere l'aspiratore dal surriscaldamento, il controllo della temperature la spegne prima che raggiunga la temperature critica - spegnere l'aspiratore e lasciarlo raffreddare per circa 5 minuti.

Se adesso non si riesce ad riaccendere l'aspiratore, rivolgersi a un centro di assistenza technique Festool.

3.5 Collegamento di un utensile elettrico

Rispettare il valore massimo di potenza allacciata alla presa di corrente dell'apparecchio (vedi „Dati tecnici").

Prima di inserire o estrarre la spina assicurarsi che l'utensile elettrico sia spento.

Collegare l'utensile elettrico alla presa di corrente dell'apparecchio (1.2).

3.6 Collegare l'utensile pneumatico

Accertarsi che, all'atto dell'inserti-mento e disinserimento, l'utensile pneumatico sia disattivato.

Montando il modulo pneumatico (1.8) (452829; per CTL 44 LE compresa nella fornitura), il sistema di accensione automatica dell'aspiratore funziona

anche insieme ad un utensile pneumatico.

Inoltre consigliamo di installare l'unità di alimentazione VE (452797). L'unità di alimentazione filtrà ed olia l'aria e permette di regolare la sua pressione.

Per il collegamento di utensili pneumatici Festool conistema IAS si può acquistare un attacco IAS [454757].

Per garantire il funzionamento regolare del systema di accensione automatica, la pressione di esercizio dell'utensile deve avere un valore di 6 bar.

4 Uso

4.1 Apertur/chiusura dell'aspiratore

• Aprire il dispositivo di chiusura a molla (2.2),
• Ribaltare verso l'alto la parte superiore (2.4) sino a far innestare a scatto l'elemento di sostegno (2.5).

La chiusura si effettua in successione inversa. Per poter sganciare l'elemento di sostegno, la parte superiore deve essere sollevata leggermente.

4.2 Sostituzione del filtro

Nello svolgere le operazioni seguenti non sollevare la polvere.

Se si è in presenza di polveri nocive, indossare una maschera respiratoria P2!

a) Sostituire il sacchettochio (3.4)

No. d'ord.:

CTL 44 E/CTL 44 LE 452972

CTL55E 452973

• Aprire l'aspiratore.
• Togliere il saccohetto usato (vedi l'etichetta applicata sul sacchetto).
• Smaltire il sacchetto filtering usato rispettotingando le disposizioni di legge.
• Pulire accuratamente il contentatore per lo sporco (2.10) e l'alloggiamento (3.1) del ventilatore aspirante (passare sulle superfici con un panno umido).
• Collocare un nuovo sacchetto filtering (vedi l'etichetta applicata sul sacchetto).

Importante: premere conforza il raccordo filtering (3.3) sul raccordo di ingressso (3.2)!

• Chiudere l'aspiratore.

b) Sostituire l'elemento filtrante (2.3)

No. d'ord.: 452923

Non aspirare nella elemento filtrante! Sussiste il rischio di danni al motore.

• Aprire l'aspiratore.
• Smontare l'elemento filtrante usato (vedi l'eti

chetta applicata sull'imballaggio dell'elemento filtrante).

• Porre l'elemento filtrante in un sacchetto di plastica da chiudere quindi ermeticamente e quando smaltirlo nel rispetto delle disposizioni di legge.
• Pulire accuratamente il contentatore per lo sporco (2.10) e l'alloggiamento (3.1) del ventilatore aspirante (passare sulle superfici con un panno umido).
• Montare un nuovo elemento filtrante (vedi l'etichetta applicata sull'imballaggio dell'elemento filtrante).
• Chiudere l'aspiratore.

4.3 Pulizia dell'elemento filtrante

Per pulire l'elemento filtrante, spostare la maniglia (2.1) circa 10 volte avanti e indietro. Nota: la pulizia dell'elemento filtrante è necessaria solo se l'aspiratore funzione sera sacchettochio.

4.4 Svuotamento del serbatoio di contentimento (2.10)

Prima di svuotare il contentatore per lo sporco si deve sempre togliere la parte superiore dell'aspiratore!

• Aprire l'aspiratore.
• Sollevare leggermente la parte superiore, pre-mere l'elemento di sostegno (2.5).
• Ribaltare la parte superiore completamente verso l'alto (fino a raggiungere la posizione verticale).
• Togliere la parte superiore tirandola orizzontalmente in avanti.
• Svuotare il contentitore per lo sporco.
• Rimontare la parte superiore.

Attenzione: Inserire completamente entrambi i perni della parte superiore nelle sedi (1.5)!

• Chiudere l'aspiratore.

4.5 Supporto/Freni

Con i freni (2.8) si possono bloccare le ruote, impedendo uno spostamento incontrato dell'aspiratore.

4.6 Supporto per tubo flessibile (in dotazione con alcuni modelli)

Fissaggio del supporto per tubo flessibile sull'aspiratore: vedere figura 4.

Dopo il lavoro è possibile far scorrere il tubo flessibile d'aspirazioneattraverso l'apertura (4.1) e riporlo nel supporto per il tubo flessibile.

Attraverso l'apertura (4.2) si può far passare il cavo di alimentazione, per riporreanche questo nel supporto per il tubo flessibile.

5 Utilizzo

• Sulla superficie di appoggio (1.9) si più montare un systainer con i due elementi di chiusura (1.11). Inoltre sulla superficie di appoggio e negli scomparti (1.6,) possono essere riposti attrezzi o accessori.
• Nel foro (1.7) cui si èsso insertivo un portatubò flessibile (1.10) (487072), con il quale il tubò flessibile viene condotto sull'utensile dall'alto. Alternativamente si cui si fissare un gancio (452998) per avvolgervi il tubò flessibile di aspirazione.
• La maniglia di sicurezza (2.11, 452921) facilita lo spostamento ed il trasporto dell'aspiratore. Sugli elementi (2.9) di sostegno della maniglia di sicurezza possono essere collocati accessori, ad esempio tubi di aspirazione.
• Inserendo un tubo flessibile di aspirazione nell'apertura di scarico dell'aria (2.7) si può ottenere un utile getto d'aria.

5.1 Aspirazione di sostanze solide

Se si aspirano sostanje tossiche è prescritto l'utilizzo di un sacchetto filtering!

Prima di aspirare sostane solide si deve sempre montare il sacchetto filtering all'interno del contentatore. In questo caso il materiale aspirato può essere smaltito confacility.

Se si aspirano liquidi, l'elemento filtrante diventa umido. Un elemento filtrante umido si intasa rapidamente quando vengono aspirate sostanze solide. Per esta ragione, prima di aspirare sostanze solide l'elemento filtrante deve essere asciugato o sostituito con uno asciutto.

5.2 Aspirazione di liquidi

Non si devono aspirare liquidi infiammatili!

In caso di fuoriuscita di schiuma o di liquido, interrompere immediatamente il lavoro e svuotare il contentatore per lo sporco.

Prima di aspirare liquidi si deve sempre togliere il sacchetto filtrò. Si consiglia di utilizzato un filtrò speciale per liquidi.

Al raggiungimento del livello di riempimento massimo, l'aspirazione viene interrotta automaticamente dall'indicatore di livello (2.12).

6 Al terme del lavoro

• Spagnere l'aspiratore ed estrarre la spina alla presa di corrente.
• Avvolgere il cavo elettrico (2.6).
• Svuotare il contentitore per lo sporco.
• Pulire l'aspiratore aspirandone l'interno e

l'esterno e quindi passando sulle superfici un panno umido.
- Riporre l'aspiratore in un ambiente asciutto, proteggendolo da un utilizzo non autorizzato.

7 Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

Tutti i lavori di manutenzione e riparazione per i quali sia necessario apriere la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.

Un controllo delle caratteristiche tecniche concer- nenti la sicurezza deve essere eseguito almeno una volta l'anno dal costruttore o da una persona specializzata; il controllo riguarda, ad esempio, il danneggiamento del filtr, la tenuta dell'apparecchio ed il funzionamento dei dispositivi di controlo.

Per la manutenzione eseguita dall'utente, l'apparecchio deve essere smontato nelle singole parti, le quali devono essere pulite e sopposte a manutenzione, qualora ciò non costituisca pericolo per il personale addetto o per altre persona. Le misure precauzionali da adottare sono la de-contaminazione prima dello smontaggio, la ventilazione forzata con filtraggio dell'aria sul luogo di smontaggio, la pulizia del luogo in cui si esegue la manutenzione ed un equipaggiamento di protezione personale adeguato.

8 Accessori, filtro

I numeroi d'ordine degli accessori e degli filtrto sono riportati nel catalogo Festool o su Internet, al sito "www.festool.com".

9 Smaltimento

Non gettate gli utensili elettrici nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli utensili elettrici, degli accessori e degli imballaggi! Osservare le disposizioni nazionali in vigore.

10 Garanzia

Per i nostri apparecchi offriamo, in caso di difetti di materiale o di fabbricazione, in conformità alle disposizioni legislative vigenti nei diversi stati, una garanzia della durata minima di 12 mesi. Negli stati dell'UE, la durata della garanzia è di 24 mesi (fa fede la fattura o la bolla di consegra). Sono escludi alla garanzia i danni riconducibili a naturale logoramento/usura, a sovraccarico, a trattamento non idoneo e/o provocati dall'utilizza

tore oppure dovuti a un impiego diverso da quello indicate nelle istruzioni d'uso oppure più noti al momento dell'acquisto. Si escludono anche i danni derivanti dall'impiego di accessori e materiali di consumo (ad es. platorelli) non originali.

Eventuali reclami possono essere accettati sostanto se l'apparecchio è rispedito non smontato ai fornitori o a un centro di assistenza clienti Festool autorizzato. Le istruzioni d'uso, leindicazioni sulla sicurezza, la lista dei pezzi di ricambio e la ricevuta d'acquisto devono essere conservate in buono stato. Per il resto valgono le attuali condizioni di garanzia del costruttore.

Nota

Dati i costanti lavori di ricerca e sviluppo i dati tecnici qui forniti potrebbero subire variazioni.

REACH per prodotti Festool, gli accessori e il materiale di consumo

REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenti alla lista di candidati eftenute nei nostri prodotti, abbiamo organizzato il seguente site web per voi:

www.festool.com/reach
