| Marca | FESTOOL |
| Modello | CTL44LE |
| Tipo di prodotto | Aspiratore industriale mobile |
| Classe di polvere | L (IEC 60335-2-69) |
| Potenza assorbita | 350 - 1200 W |
| Potenza max. utensile collegato | 2400 W (CE) |
| Portata d'aria max | 228 m³/h |
| Depressione max | 23000 Pa |
| Superficie del filtro | 14000 cm² |
| Capacità del serbatoio | 44 l |
| Dimensioni (L x P x A) | 710 x 380 x 935 mm |
| Peso | 20 kg |
| Lunghezza del cavo | 7,5 m |
| Tubo di aspirazione | Ø 27 mm x 3,5 m |
| Livello sonoro | 72 dB(A) |
| Grado di protezione | IP X4 |
| Aspirazione di liquidi | Sì |
| Funzione Auto (presa utensile) | Sì |
| Modulo pneumatico integrato | Sì |
| Sistema antistatico | Sì (con tubo antistatico) |
| Pulizia del filtro | Manuale tramite maniglia |
| Rif. sacco filtro | 452972 |
| Rif. elemento filtrante | 452923 |
| Garanzia | 24 mesi (UE) |
Domande frequenti - CTL44LE FESTOOL
Domande degli utenti su CTL44LE FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere industriale in formato PDF gratuitamente! Trova il tuo manuale CTL44LE - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CTL44LE del marchio FESTOOL.
MANUALE UTENTE CTL44LE FESTOOL

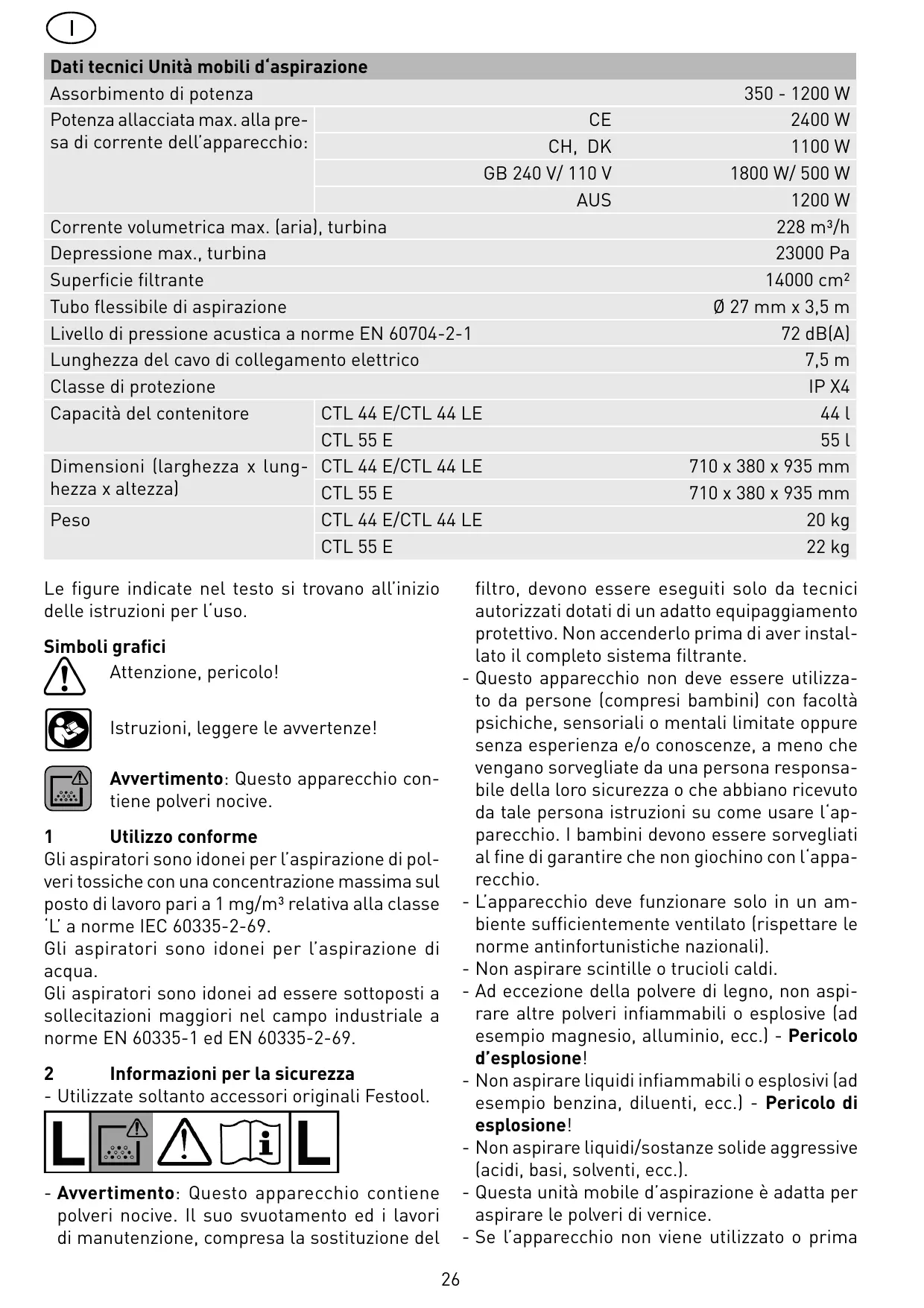

| Dati tecnici Unità mobili d'aspirazione | ||
| Assorbimento di potenza | 350 - 1200 W | |
| Potenza allacciata max. alla pre-sa di corrente dell'apparecchio: | CE | 2400 W |
| CH, DK | 1100 W | |
| GB 240 V/ 110 V | 1800 W/ 500 W | |
| AUS | 1200 W | |
| Corrente volumetrica max. (aria), turbina | 228 m³/h | |
| Depressione max., turbina | 23000 Pa | |
| Superficie filtrante | 14000 cm² | |
| Tubo flessibile di aspirazione | Ø 27 mm x 3,5 m | |
| Livello di pressione acustica a norme EN 60704-2-1 | 72 dB(A) | |
| Lunghezza del cavo di collegamento elettrico | 7,5 m | |
| Classe di protezione | IP X4 | |
| Capacità del contentatore | CTL 44 E/CTL 44 LE | 44 l |
| CTL 55 E | 55 l | |
| Dimensioni (larghezza x lung-hezza x altezza) | CTL 44 E/CTL 44 LE | 710 x 380 x 935 mm |
| CTL 55 E | 710 x 380 x 935 mm | |
| Peso | CTL 44 E/CTL 44 LE | 20 kg |
| CTL 55 E | 22 kg | |
Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.
Simboli grafici
Attenzione, pericolo!
Istruzioni, leggere le avventenze!
Avvertimento: Questo apparecchio contiene polveri nocive.
1 Utilizzo conforme
Gli aspiratori sono idonei per l'aspirazione di polveri tossiche con una concentrazione massima sul除去 di lavoro para a 1mg / m^3 relatività alla classe 'L' a norme IEC 60335-2-69.
Gli aspiratori sono idonei per l'aspirazione di acqua.
Gli aspiratori sono idonei ad essere sottoposti a sollecitazioni maggiori nel Campo industriale a norme EN 60335-1 ed EN 60335-2-69.
2 Informazioni per la sicurezza
- Utilizzate sostanto accessori originali Festool.
- Avvertimento: Questo appearecchio contiene polveri nocive. Il suo svuotamento ed i lavori di manutenzione, compresa la sostituzione del
filtro, devono essere eseguiti solo da tecnici autorizzati dotati di un adatto equipaggiamento protettivo. Non accenderlo prima di aver installato il completoistema filtrante.
- Questo apparecchio non deve essere utilizzato da persona (compresi bambini) con facoltà psichiche, sensoriali o mentali limitate oppurezza esperienza e/o conoscenze, a meno che vengano sorvegliate da una persona responsabile della loro sicurezza o che abbiano ricevuto da tale persona istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
- L'apparecchio deve funzionare solo in un ambiente sufficientemente ventilato (rispettare le norme antinfortunistiche nazionali).
- Non aspirare scintille o trucioli caldi.
- Ad eccezione della polvere di legno, non aspi-rare altre polveri infiammabili o esplosee (ad esempio magnesio, alluminio, ecc.) - Pericolo d'esplosion!
- Non aspirare liquidi infiammabili o esplosivi (ad esempio benzina, diluenti, ecc.) - Pericolo di esplosione!
- Non aspirare liquidi/sostenze solide aggressive (acidi, basi, solventi, ecc.).
- Questa unità mobile d'aspirazione è adatta per aspirare le polveri di vernice.
- Se l'apparecchio non viene utilizzato o prima
di iniziare i lavori di manutenzione, estrarre la spina alla presa di corrente.
- Per estrarre la spina alla presa, non tirare per il cavo elettrico.
- Proteggere il cavo elettrico dal calore, dall'olio e da spigoli taglienti.
- Controllare regolarmente la spina ed il cavo; in caso di danneggiamenti, farli sostituire da un'officina di assistenza autorizzata.
- Non esporre gli appearecchi alla pioggia.
- Non sollevare e trasportare l'apparecchio agganciandolo alla maniglia con una gru o un apparecchio di sollevamento.
- L'apparecchio deve essere utilizzato solo da persone addestrate ed incaricate del suo uso.
- Se sono state aspirate polveri nocive, prima di allontanarlo alla zona contaminata l'aspiratore e tutti gli accessori devono essere puliti accuramente aspirando e togliendo con un panno i depositi di sporco (all'interno ed all'esterno). Per il trasporto, i componenti che non possono es-sere completamente puliti devono essere messi in un sacco di plastica da chiudere quindi ermeticamente.
- Per motivi di sicurezza l'apparecchiatura dev'essere azionata solamente se collegata ad una presa di corrente provvista di messa a terra.
3 Operazioni preliminari e messa in servizio dell'apparecchio
Gli accessori vengono forniti in un apposto contentitore (2.10), dal quale devono essere prelevati prima della messa in funzione iniziale dell'apparecchio.
3.1 Allaccimento elettrico
La tensione e la frequenza di rete devono coincidere con i valori indicati sulla targhetta d'identificazione!
Prima di inserire la spina elettrica assicurarsi che l'aspiratore sia spento.
Ilsystemaantistatico(AS)
A causa dell'attrito esercitato dal materiale aspirato sulla parete interna del tubo flessibile di aspirazione si formano accumuli di cariche elettriche, le quali possono manifestarsi spiacevolmente all'opera-tore attraverso scosse elettriche. Per scaricare queste cariche elettrostatiche, l'aspiratore è equipaggiato di seriese con unsystema anti-statico, per il corretto funziona-mento del quale è tuttavia necessario utilizzato un tubo flessibile antistatico.
La funzione antistatica è garantita solamente se la spina viene inserita in una presa di corrente
dotata di messa a terra.
3.2 Interrupttore ON/OFF (1.3)
Con interruptore in posizione '0', l'aspiratore è spento e sulla presa di corrente dell'apparecchio (1.2) non c'é tensione elettrica.
Sono possibili due modi di funzionamento:
a) Posizione „MAN“
Sulla presa di corrente dell'apparecchio non c'è tensione elettrica.
Il motore dell'aspiratore si avvia subito.
b) Posizione „Auto“
Sulla presa di corrente dell'apparecchio c'è tensione elettrica.
Prima di commutare sulla posizione „Auto“ assicurarsi che l'utensile collegato sua spento.
Il motore dell'aspiratore si avvia accendendo l'utensile collegato.
3.3 Regolazione della potenza di aspirazione (1.4)
Con这对于 manopola si è il genere di aspirazione dell'apparecchio. Cio consente un preciso adattamento alle diverse esigenze di aspirazione.
3.4 Protezione termica
Per proteggere l'aspiratore dal surriscaldamento, il controllo della temperatura lo spegne prima che raggiunga la temperatura critica - spegnere l'aspiratore e lasciarlo raffreddare per circa 5 minuti.
Se adesso non si riesce ad riaccendere l'aspiratore, rivolgersi a un centro di assistenza technique Festool.
3.5 Collegamento di un utensile elettrico
Rispettare il valore massimo di potenza allacciata alla presa di corrente dell'apparecchio (vedi „Dati tecnici").
Prima di inserire o estrarre la spina assicurarsi che l'utensile elettrico sia spento.
Collegare l'utensile elettrico alla presa di corrente dell'apparecchio (1.2).
3.6 Collegare l'utensile pneumatico
Accertarsi che, all'atto dell'inserti-mento e disinserimento, l'utensile pneumatico sia disattivato.
Montando il modulo pneumatico (1.8) (452829; per CTL 44 LE compresa nella fornitura), il sistema di accensione automatica dell'aspiratore funziona
anche insieme ad un utensile pneumatico.
Inoltre consigliamo di installare l'unità di alimentazione VE (452797). L'unità di alimentazione filtrà ed olia l'aria e permette di regolare la sua pressione.
Per il collegamento di utensili pneumatici Festool conistema IAS si può acquistare un attacco IAS [454757].
Per garantire il funzionamento regolare del systema di accensione automatica, la pressione di esercizio dell'utensile deve avere un valore di 6 bar.
4 Uso
4.1 Apertur/chiusura dell'aspiratore
- Aprire il dispositivo di chiusura a molla (2.2),
- Ribaltare verso l'alto la parte superiore (2.4) sino a far innestare a scatto l'elemento di sostegno (2.5).
La chiusura si effettua in successione inversa. Per poter sganciare l'elemento di sostegno, la parte superiore deve essere sollevata leggermente.
4.2 Sostituzione del filtro
Nello svolgere le operazioni seguenti non sollevare la polvere.
Se si è in presenza di polveri nocive, indossare una maschera respiratoria P2!
a) Sostituire il sacchettochio (3.4)
No. d'ord.:
CTL 44 E/CTL 44 LE 452972
CTL55E 452973
- Aprire l'aspiratore.
- Togliere il saccohetto usato (vedi l'etichetta applicata sul sacchetto).
- Smaltire il sacchetto filtering usato rispettotingando le disposizioni di legge.
- Pulire accuratamente il contentatore per lo sporco (2.10) e l'alloggiamento (3.1) del ventilatore aspirante (passare sulle superfici con un panno umido).
- Collocare un nuovo sacchetto filtering (vedi l'etichetta applicata sul sacchetto).
Importante: premere conforza il raccordo filtering (3.3) sul raccordo di ingressso (3.2)!
- Chiudere l'aspiratore.
b) Sostituire l'elemento filtrante (2.3)
No. d'ord.: 452923
Non aspirare nella elemento filtrante! Sussiste il rischio di danni al motore.
- Aprire l'aspiratore.
- Smontare l'elemento filtrante usato (vedi l'eti
chetta applicata sull'imballaggio dell'elemento filtrante).
- Porre l'elemento filtrante in un sacchetto di plastica da chiudere quindi ermeticamente e quando smaltirlo nel rispetto delle disposizioni di legge.
- Pulire accuratamente il contentatore per lo sporco (2.10) e l'alloggiamento (3.1) del ventilatore aspirante (passare sulle superfici con un panno umido).
- Montare un nuovo elemento filtrante (vedi l'etichetta applicata sull'imballaggio dell'elemento filtrante).
- Chiudere l'aspiratore.
4.3 Pulizia dell'elemento filtrante
Per pulire l'elemento filtrante, spostare la maniglia (2.1) circa 10 volte avanti e indietro. Nota: la pulizia dell'elemento filtrante è necessaria solo se l'aspiratore funzione sera sacchettochio.
4.4 Svuotamento del serbatoio di contentimento (2.10)
Prima di svuotare il contentatore per lo sporco si deve sempre togliere la parte superiore dell'aspiratore!
- Aprire l'aspiratore.
- Sollevare leggermente la parte superiore, pre-mere l'elemento di sostegno (2.5).
- Ribaltare la parte superiore completamente verso l'alto (fino a raggiungere la posizione verticale).
- Togliere la parte superiore tirandola orizzontalmente in avanti.
- Svuotare il contentitore per lo sporco.
- Rimontare la parte superiore.
Attenzione: Inserire completamente entrambi i perni della parte superiore nelle sedi (1.5)!
- Chiudere l'aspiratore.
4.5 Supporto/Freni
Con i freni (2.8) si possono bloccare le ruote, impedendo uno spostamento incontrato dell'aspiratore.
4.6 Supporto per tubo flessibile (in dotazione con alcuni modelli)
Fissaggio del supporto per tubo flessibile sull'aspiratore: vedere figura 4.
Dopo il lavoro è possibile far scorrere il tubo flessibile d'aspirazioneattraverso l'apertura (4.1) e riporlo nel supporto per il tubo flessibile.
Attraverso l'apertura (4.2) si può far passare il cavo di alimentazione, per riporreanche questo nel supporto per il tubo flessibile.
5 Utilizzo
- Sulla superficie di appoggio (1.9) si più montare un systainer con i due elementi di chiusura (1.11). Inoltre sulla superficie di appoggio e negli scomparti (1.6,) possono essere riposti attrezzi o accessori.
- Nel foro (1.7) cui si èsso insertivo un portatubò flessibile (1.10) (487072), con il quale il tubò flessibile viene condotto sull'utensile dall'alto. Alternativamente si cui si fissare un gancio (452998) per avvolgervi il tubò flessibile di aspirazione.
- La maniglia di sicurezza (2.11, 452921) facilita lo spostamento ed il trasporto dell'aspiratore. Sugli elementi (2.9) di sostegno della maniglia di sicurezza possono essere collocati accessori, ad esempio tubi di aspirazione.
- Inserendo un tubo flessibile di aspirazione nell'apertura di scarico dell'aria (2.7) si può ottenere un utile getto d'aria.
5.1 Aspirazione di sostanze solide
Se si aspirano sostanje tossiche è prescritto l'utilizzo di un sacchetto filtering!
Prima di aspirare sostanze solide si deve sempre montare il sacchetto filtering all'interno del contentatore. In questo caso il materiale aspirato può essere smaltito confacility.
Se si aspirano liquidi, l'elemento filtrante diventa umido. Un elemento filtrante umido si intasa rapidamente quando vengono aspirate sostanze solide. Per esta ragione, prima di aspirare sostanze solide l'elemento filtrante deve essere asciugato o sostituito con uno asciutto.
5.2 Aspirazione di liquidi
Non si devono aspirare liquidi infiammatili!
In caso di fuoriuscita di schiuma o di liquido, interrompere immediatamente il lavoro e svuotare il contentatore per lo sporco.
Prima di aspirare liquidi si deve sempre togliere il sacchetto filtrò. Si consiglia di utilizzato un filtrò speciale per liquidi.
Al raggiungimento del livello di riempimento massimo, l'aspirazione viene interrotta automaticamente dall'indicatore di livello (2.12).
6 Al terme del lavoro
- Spagnere l'aspiratore ed estrarre la spina alla presa di corrente.
- Avvolgere il cavo elettrico (2.6).
- Svuotare il contentitore per lo sporco.
- Pulire l'aspiratore aspirandone l'interno e
l'esterno e quindi passando sulle superfici un panno umido.
- Riporre l'aspiratore in un ambiente asciutto, proteggendolo da un utilizzo non autorizzato.
7 Manutenzione e cura
Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!
Tutti i lavori di manutenzione e riparazione per i quali sia necessario apriere la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.
Un controllo delle caratteristiche tecniche concer- nenti la sicurezza deve essere eseguito almeno una volta l'anno dal costruttore o da una persona specializzata; il controllo riguarda, ad esempio, il danneggiamento del filtr, la tenuta dell'apparecchio ed il funzionamento dei dispositivi di controlo.
Per la manutenzione eseguita dall'utente, l'apparecchio deve essere smontato nelle singole parti, le quali devono essere pulite e sopposte a manutenzione, qualora ciò non costituisca pericolo per il personale addetto o per altre persona. Le misure precauzionali da adottare sono la de-contaminazione prima dello smontaggio, la ventilazione forzata con filtraggio dell'aria sul luogo di smontaggio, la pulizia del luogo in cui si esegue la manutenzione ed un equipaggiamento di protezione personale adeguato.
8 Accessori, filtro
I numeroi d'ordine degli accessori e degli filtrto sono riportati nel catalogo Festool o su Internet, al sito "www.festool.com".
9 Smaltimento
Non gettate gli utensili elettrici nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli utensili elettrici, degli accessori e degli imballaggi! Osservare le disposizioni nazionali in vigore.
10 Garanzia
Per i nostri apparecchi offriamo, in caso di difetti di materiale o di fabbricazione, in conformità alle disposizioni legislative vigenti nei diversi stati, una garanzia della durata minima di 12 mesi. Negli stati dell'UE, la durata della garanzia è di 24 mesi (fa fede la fattura o la bolla di consegra). Sono escludi alla garanzia i danni riconducibili a naturale logoramento/usura, a sovraccarico, a trattamento non idoneo e/o provocati dall'utilizza
tore oppure dovuti a un impiego diverso da quello indicate nelle istruzioni d'uso oppure più noti al momento dell'acquisto. Si escludono anche i danni derivanti dall'impiego di accessori e materiali di consumo (ad es. platorelli) non originali.
Eventuali reclami possono essere accettati soltanto se l'apparecchio è rispedito non smontato ai fornitori o a un centro di assistenza clienti Festool autorizzato. Le istruzioni d'uso, leindicazioni sulla sicurezza, la lista dei pezzi di ricambio e la ricevuta d'acquisto devono essere conservate in buono stato. Per il resto valgono le attuali condizioni di garanzia del costruttore.
Nota
Dati i costanti lavori di ricerca e sviluppo i dati tecnici qui forniti potrebbero subire variazioni.
REACH per prodotti Festool, gli accessori e il materiale di consumo
REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenti alla lista di candidati eftenute nei nostri prodotti, abbiamo organizzato il seguente site web per voi:
www.festool.com/reach
