Varumärke	FESTOOL
Modell	CTL44LE
Produkttyp	Mobil industridammsugare
Damningsklass	L (IEC 60335-2-69)
Förbrukad effekt	350 - 1200 W
Max ansluten verktygseffekt	2400 W (CE)
Max luftflöde	228 m³/h
Max undertryck	23000 Pa
Filterarea	14000 cm²
Behållarkapacitet	44 l
Mått (L x B x H)	710 x 380 x 935 mm
Vikt	20 kg
Kabellängd	7,5 m
Sugslang	Ø 27 mm x 3,5 m
Ljudnivå	72 dB(A)
Skyddsklass	IP X4
Vätskeuppsamling	Ja
Auto-funktion (verktygsuttag)	Ja
Inbyggd pneumatisk modul	Ja
Antistatiskt system	Ja (med antistatisk slang)
Filterrengöring	Manuell med handtag
Ref. filtersäck	452972
Ref. filterelement	452923
Garanti	24 månader (EU)

Vanliga frågor - CTL44LE FESTOOL

Hur byter jag filtersäcken på min CTL44LE dammsugare?

För att byta filtersäcken, öppna dammsugaren genom att lossa stängningsklämmorna. Ta ut den använda säcken, rengör behållaren med en fuktig trasa. Sätt i en ny filtersäck (ref. 452972) genom att trycka hylsan hårt på suginloppet. Stäng dammsugaren.

Kan jag dammsuga vatten med denna dammsugare?

Ja, CTL44LE kan suga vätskor. Ta bort filtersäcken innan du suger vatten. Ett speciellt vätskefilter rekommenderas. OBS: Suga inte brännbara vätskor.

Hur rengör jag filterelementet?

För att rengöra filterelementet, manövrera rengöringshandtaget ca 10 gånger fram och tillbaka. Denna rengöring behövs endast om du använder dammsugaren utan filtersäck.

Vad gör jag om min dammsugare stannar under användning?

Dammsugaren är utrustad med termiskt skydd. Om den stannar, stäng av den och låt den svalna i ca 5 minuter. Om den inte startar igen, kontakta Festools kundtjänst.

Hur använder jag uttaget för elverktyg?

Anslut ditt verktyg till dammsugarens uttag. Ställ omkopplaren i läge "Auto". Dammsugaren startar automatiskt när verktyget slås på. Respektera maximal ansluten effekt (2400 W för CE).

Hur transporterar jag dammsugaren?

Använd transporthandtaget (ref. 452921) för att lyfta dammsugaren. Du kan också fästa sugrör på handtagsstången. Lyft aldrig apparaten i handtaget med en krok.

Vilka tillbehör finns till CTL44LE?

Festool erbjuder många tillbehör: antistatisk slang, slanghållare, slangklämma, pneumatisk modul, VE-matningsenhet, etc. Se Festool-katalogen eller webbplatsen www.festool.com.

Hur tömmer jag uppsamlingsbehållaren?

Öppna dammsugaren, lossa stödet, sväng den övre delen uppåt och dra den sedan horisontellt framåt. Töm behållaren. För att montera tillbaka, sätt in tapparna i urtagen och stäng.

Vad gör jag vid läckage av skum eller vätska?

Om skum eller vätska läcker, avbryt omedelbart arbetet och töm behållaren. Kontrollera att maximal fyllnadsnivå inte överskrids. Nivåindikatorn stoppar automatiskt sugningen.

Var hittar jag reservdelar och service?

Reservdelar finns hos Festool-återförsäljare eller på www.festool.com. En säkerhetsteknisk kontroll måste utföras minst en gång om året av tillverkaren eller en utbildad person.

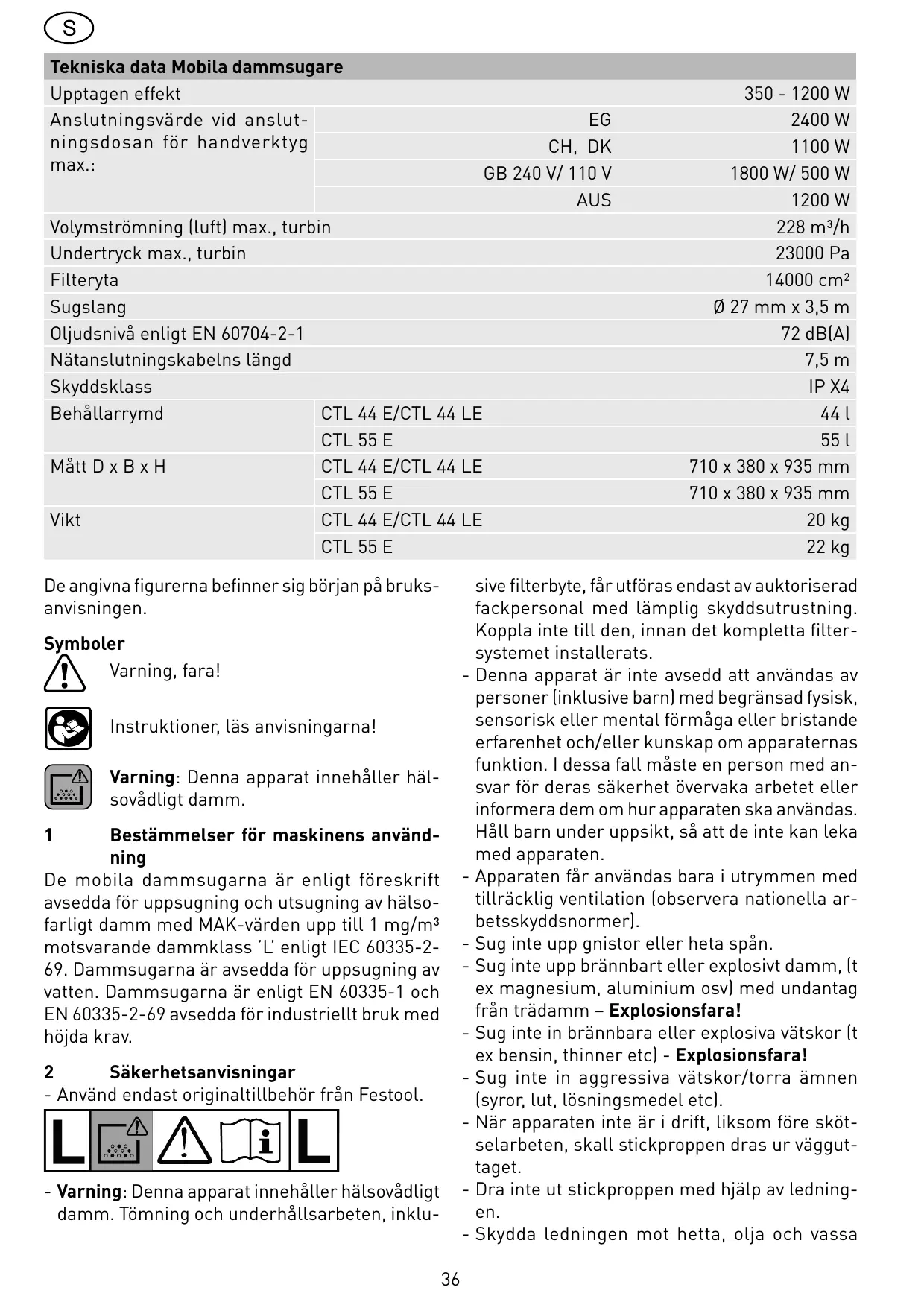

BRUKSANVISNING CTL44LE FESTOOL

Tekniska data Mobila dammsugare
Upptagen effekt		350 - 1200 W
Anslutningsvärde vid anslut-ningsdosan För handverktyg max.:	EG	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
	AUS	1200 W
Volymströmning (luft) max., turbin		228 m³/h
Undertryck max., turbin		23000 Pa
Filteryta		14000 cm²
Sugslang		Ø 27 mm x 3,5 m
Oljudsnivå enligt EN 60704-2-1		72 dB(A)
Nätanslutningskabelns langd		7,5 m
Skyddsklass		IP X4
Behçällarrymd	CTL 44 E/CTL 44 LE	44 l
	CTL 55 E	55 l
Mått D x B x H	CTL 44 E/CTL 44 LE	710 x 380 x 935 mm
	CTL 55 E	710 x 380 x 935 mm
Vikt	CTL 44 E/CTL 44 LE	20 kg
	CTL 55 E	22 kg

De angivna figurerna befindner sig början på bruks-anvisingen.

Symboler

Varning, fara!

Instruktioner, läs anvisingarna!

Varning: Denna apparat innehåller hälsovådligt damm.

1 Bestammelser for maskinens använd- ning

De mobila dammsugarna ar enligt foreskrift avsedda for uppsugning och utsugning av hälsofarligt damm med MAK-varden upp till 1mg / m^3 motsvarande dammklass 'L' enligt IEC 60335-2-69. Dammsugarna ar avsedda for uppsugning av vatten. Dammsugarna ar enligt EN 60335-1 och EN 60335-2-69 avsedda for industriellt bruk med hojda krav.

• Använd endast originaltillbehör från Festool.

• Varning: Denna apparat innehäller hälsovådligt damm. Tömning och underhällarsarbeiten, inklu

sive filterbyte, fär utföras endast av auktoriserad fackpersonal med lámplig skyddsutrustning. Koppla inte till den, innan det kompletta filtersystemet installerats.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental Förmaga eller bristande erfarenhet och/eller kunskap om apparaternas Funktion. I dessa fall måste en person med ansvar für deras sakerhet övervaka arbetet eller informera dem om hur apparaten skanvändas. Häll barn under uppsikt, söatt deinte kan leka med apparaten.
• Apparaten fär användas bara i utrymmen med tillräcklig ventilation (observera nationella arbetsskyddsnormer).
• Sug inte upp gnistor eller heta span.
• Sug inte upp brännbart eller explosivt damm, (tex magnesium, aluminium osv) med undantag frän tradamm - Explosionsfara!
• Sug inte in brännbara eller explosiva vätskor (tex bensin, thinner etc) - Explosionsfara!
• Suginte in aggressiva vatskor/torra amnen (syror, lut, losningsmedel etc).
• När apparaten inte är i drift, liksom före sköteselarbeten, skall stickproppen dras ur vägguttaget.
• Dra inte ut stickproppen med hjälp av ledningen.
• Skydda ledningen mot hetta, olja och vassa

kanter.

• Kontrollera regelbundet stickproppen och elledningen och låt en fackman Förnya dessa om de År skadade.
• Denna mobila dammsugare ar lamplig for uppsugning av lackdamm.
• Låt inte apparaterna stå i regn.
• Lyft eller transporterera aldrig apparaten med hjälp av kranhake eller lyftdon som griper tag i apparatens handtag.
• Apparaten fär endast användas av personer som har utbildats i dess skötsel och har fullmakt att använda den.
• Om hälsovåd Liga damm har uppsugits, börd dammsugaren och samtliga tillbehör rengöras fullständigt genom avsugning och avtorkning (inuti och utanpå), innan den föres bort från det Förorenade området. Delar, vilka inte kan rengöras fullständigt, bör under transporten packas lufttätt i en plastssäck.
• Maskinen fär av sakerhetsskäl endast anslutas till ett jordat vagguttag.

3 Förberedelse av apparaten och ibruktagning

Tillbehören ar bipackade i behällaren (2.10). Ta ur dem före Första användning.

3.1 Elektrisk anslutning

Nätspänningen och frekvensen måste stämma overens med uppgifterna på typskylten!

Vid inkoppling av nätkabeln börd dammsugaren vara fränkopplad.

Antistatic-systemet (AS)

Vid sugning uppSTAR statisk laddning på grund av friktion i sugslangen. Den kan leda till obehagliga elstotar for användaren. För att avleda dessa statiska uppladdninger ar avsugningsapparaten seriemässigt utrustad med ett antistatiskt system. För detta behöver man emellertid använda en antistatisk sugslang. Antistatifunktionen kan endast garanteras;när stickkontakten sitter i ett jordat uttag.

3.2 Till-/ franslagsbrytare (1.3)

I läge 0 är dammsugaren fränkopplad och anslut-ningsdosan for handverktyg (1.2) är strömlös.

Tva driftarter ar möjliga:

a) Omkopplarläge „MAN"

Anslutningsdosan for handverktyg ar strömlös.

Sugmotorn startup omedelbart vid inkoppling.

Anslutningsdosan for handverktyg ar strömforande.

Innan man vrider på omkopp-laren till läge „Auto“ skall man förvissa sig om att anslutet aggregat és frankopplat!

Sugmotorn startar vid inkoppling av det anslutna verktyget.

3.3 Sugkraftsreglering (1.4)

Med hjälp av sugkraftsregleringen kan sugeffekten varieras. Detta möjligör en exakt anpassning till de olika material som skall sugas.

3.4 Temperatursakring

Som skydd for overhettning frankopplar en temperatsakring utsugningsapparaten innan enkritisk temperatur uppnas - Frankoppla utsugningsapparaten och lat den svalna ca. 5 minut.

Om det sedan ändå inte går att tillkoppla utsugningsapparaten, v.g. kontakta en Festool-serviceverkstad.

3.5 Anslutning av elverktyg

Beakta maximalt anslutningsvärde hos anslutningsdosan for handverktyg (se „Teksniska data"!)

Se till, att elverktyget ar frankopplat vid anslutningen och borttagningen.

Anslut elverktyget i anslutningsdosan for handverktyg (1.2).

3.6 Ansluta tryckluftsverktyg

Se till att tryckluftsverktyget ar avständt vid anslutning och bortkoppling.

Tack vare monteringen av tryckluftmodulen (1.8) (452829; hör till leveransomfänget på CTL 44 LE) fungerar damm-sugarens tillkopplings-automatik även i samband med trycklufts-verktyg.

Dessutom rekommender vi att en matningsenhet VE (452797) monteras. Matningsenheten filtrerar och smörjer tryckluften och möjligör en reglering av lufttrycket. För anslutning av Festool-tryckluftsverktyg med IAS-system kan ett IAS-anslutningsstycke (454757) erhållas. För att Åstadkomma en felfri Funktion hos tillkopplingsautomatiken, bör verktygets drifttryck vara 6 bar.

4 Handhavande

4.1 Öppning/stängning av damm-sugaren

• öppna lásningsklämmorna (2.2)
• sväng upp överdelen (2.4) tills staget (2.5) hakar fast.

Stängning sker i omvänd ordningsfoljd. För att kunna trycka resp. upphaka staget, maste overdelen forst lyftas latt.

4.2 Byte av filter

al

Observera vid foljande arbeten, att inter damm onödigt virvlas upp.

Bär P2-andningsskydd vid hälsovådligadamm!

Byta filtersack (3.4)

Art.nr:

CTL44E/CTL44LE 452972

CTL55E 452973

• öppna dammsugaren
• avlågsna den använda filterpåsen (se anvisning på filterpåsen)
• gör av med filterpåsen,enligtnormer och bestämelser
• rengör fullständigt dammbehällaren (2.10) och sugturbinutrymmet (3.1) (torka av med en fuktig duk)
• Lagg in den nga filterpåsen (se anvisning på filterpåsen). Viktigt: Tryck filterpåsens anslutningsmuff (3.3) kraftigt mot inloppsförbindningen (3.2)!
• stäng dammsugaren.

b) Byta filterelement (2.3)

Art.nr: 452923

Sug inteutan filterelement!Motorn kan skadas.

• öppna dammsugaren
• avlågsna det använda filterelementet (se anvis- ning på filterelementets förpackning)
• gör av med det använda filterelementet i endammtätt sluten påse enligt normer och bestämmlser
• rengör fullständigt dammbehällaren (2.10) och sug-turbinutrymmet (3.1, torka av med en fuktig duk)
• lagg in det nga filterelementet (se anvisning på filterelementets forpackning)
• stäng dammsugaren.

För handtaget (2.1) ca. 10 gänger fram och tillbaka für att rengöra elementet. Anmärkning: Rengöring av filterelementet fordras endast, daß dammsugaren skall användasutan filterpase.

4.4 Tömma smutsbehällaren (2.10)

Färe tömningen av dammbe-hällaren måste dammsugarens überdel alltid tas bort!

• öppna dammsugaren
• lyft überden en aning, tryck till staget (2.5)

-svänguppoverdelen till anslaget (lodratt)
- tag bort överdelen vågrätt framåt
- tom dammbehaallaren
- lagg på overdelen. Varning: För in overdelens bultar helt i spåren (1.5)!
- stäng dammsugaren.

4.5 Stativ/broms

Tack vare bromsarna (2.8) kan hjulen blockeras, sa att dammsugaren inte okontrollerad kan rulla bort.

4.6 Slangfack (vissa delar ingår)

Fästa slangfacket på dammsugaren: se bild 4. När du jobbat klart kan du trä slangen genom öppningen (4.1) in i slangfacket. I öppning (4.2) kan du trä in sladden och lagga även den i slangfacket.

5 Användning

• På avständningsytan (1.9) kan att stag fästas med de båda låsen. Dessutom kan verktyg och tillbehör laggas på avständningsytan och i damm-facken (1.6).
• I öppningen (1.7) kan en slanghällare (1.10) (487072) stickas in. Med slanghällaren föres sugslangen till verktyget ovanifrån. Som alternativ kan en slangkrok (452998) monteras, på vilken sugslangen kan upplindas.
• Körgreppet (2.11) (452921) underlättar Transporten av dammsugaren. På körgreppets list (2.9) kan tillbehör, t.ex. sugrör fästas.
• Om en sugslang stickes in i utblåsningsöppningen (2.7) erhälles blåsluft.

5.1 Sugning av torrt material

Vid uppsugning av hälsovådligt material bör ovillkorligen en filterpase användas!

Färe uppsugning av torrt material bör alltid en filterpase laggas in i behällaren. Det uppsugna materialet kan sedan enkelt avlågsnas.

After uppsugning av vätskor ar filterelementet fuktigt. Ett fuktigt filterelement igensättes snabbare, ifall torrt material sugs upp. Därfor bordefilterelementet torkas eller bytas ut före uppsugningen av det torra materialet.

5.2 Sugning av vätskor

Brännbara vätskor fär inte sugas upp! Om skum eller vätska strömmar ut bör arbetet omedelbart avbrytas och smutsbehällaren tommas.

Färe uppsugning av vätskor bör filterpåsen avlågsnas. Användning av ett spezialt vätfilterrekommenderas.

Då maximalfyllnadstillstand nås avbryts upp-

sugningen automatiskt av fyllnadstill-stands-indikatorn (2.12).

6 After arbetet

• Stäng av dammsugaren och dra ut nätkontakten ur vagguttaget.
• Rulla upp anslutningsledningen (2.6).
• Töm smutsbehållaren.
• rengör dammsugaren inuti och utanpå genom avsugning och avtorkning.
• Ställ apparaten i ett torrt utrhythmme)där den är skyddad mot obehörig användning.

7 Underhäll och skötsel

Nätkontakten skall alltid dras ut ur vagguttaget fore allt arbete på maskinen!

Allt unterhãlls- och reparationsarbete, som kräver att motorhöljet öppnas, fãr endast utföras av en auktoriserad serviceverkstad.

Minst en gäng per År bör antingen tillverkaren eller en kvalificerad person utföra en säkerhetseknisk granskning, beträffande t.ex. filterskador, apparatens tathet och över-vakningsanordningarnas Funktion.

För underhäll kan apparaten isärtagas, rengöras och unterhällas, ifall detta kan skeutan fara För unterhällspersonalen och övriga personer. Vidtag lämpliga försiktighets-ätgärder. Avlågsna Föroreningar före isärtagningen, använd lokal tvängsventilering på demonteringsplatsen, rengör unterhällsplatsen och använd lämplig personlig skyddsutrustning.

8 Tillbehör, filter

Beställnumren für tillbehör och filter finns i Festool-katalogen eller på Internet "www.festool. com".

9 Återvinning

Kasta inte apparaten i hushållssoporna! Lämna maskiner, tillbehör och Förpackningar till Återvin- ning. Följ gällande nationella foreskrifter.

10 Garanti

Vi lämnar garanti på våraprodukter vad gäller material- och tillverkningsfel enligt landspecifikalagenliga bestämmelser, dock i minst 12edisher. Inom EUs medlemsländereppgårgarantin till 24 Swedisherska kunna styrkas av faktura eller följesedel). Skador som framfor allt kan härledas till normalt slitage, overbelastning, ej fackmässig hantering resp. skador som orsakats av användaren erler som uppstätt på grund av användning som strider mot bruksanvisingen erler skador som var kända vid köpet, innefattas inte av garantin. Undantag gäller även vid skador som uppkommer till följd av att tillbehör och forbrukningsmaterial (t.ex. slipskivor) som inte är original har använts.

Reklamationer godkänns endast om Produkten Återsänds till leverantören eller till en auktorisar Festool-serviceverkstad atan att ha tagits isär. Spara bruksanvisningen, sakerhetsföreskrifterna, reservdelslistan och köpebrevet. I övrligt gäller tillverkarens garantivillkor für respektive produit.

Anmärkning

På ground av det kontinuierliga forsknings- och utvecklingsarbetet forbehäller vi oss rätten tilländringar vad gäller de tekiska uppgifterna i detta dokument.

REACH für Festool-produkter, tillbehör och Förbrukningsmaterial: REACH är den kemikalie-förordning som sedan 2007 gäller i hela Europa. I eigenskap av "nedströmsanvändare", dvs tillverkare avprodukter, är vi medvetna om den informationsplikt som vi har gentemot våra kunder. För att hela tiden hälla kunderna uppaterade och informera om eventuella ämnen i våraprodukter som Återfinns på den sk kandidatlistan, har vi tagit framenna webbsida: www.festool.com/reach
