Produkttyp	Industridammsugare
Märke	FESTOOL
Modell	CTL 55 E
Mått (L x B x H)	710 x 380 x 935 mm
Vikt	22 kg
Behållarens kapacitet	55 liter
Effektförbrukning	350 - 1200 W
Max luftflöde	228 m³/h
Max undertryck	23000 Pa
Filteryta	14000 cm²
Sugslang	Ø 27 mm x 3,5 m
Ljudtrycksnivå	72 dB(A)
Nätkabellängd	7,5 m
Skyddsklass	IP X4
Dammklass	L (enligt IEC 60335-2-69)
Max ansluten effekt till uttag (CE)	2400 W
Huvudfunktioner	Dammsugning av torra och våta partiklar, antistatiskt system, justering av sugkraft, anslutning för el- och tryckluftsverktyg
Underhåll och rengöring	Rengöring av filterelement med handtag (10 rörelser), byte av filtersäck (ref. 452973), tömning av behållare
Säkerhet	Termiskt skydd, automatisk avstängning vid överhettning, avstängning med nivåindikator för vätskor, obligatorisk jordning
Reservdelar	Filtersäck (452973), filterelement (452923), tryckluftsmodul (452829), handtag (452921), slanghållare (487072)
Garanti	12 månader minimum, 24 månader inom EU enligt villkor

Vanliga frågor - CTL 55 E FESTOOL

Hur byter man filtersäcken på CTL 55 E?

Öppna dammsugaren genom att lossa låsbyglarna. Ta bort den använda filtersäcken och kassera den enligt föreskrifter. Rengör noggrant behållaren och turbinutrymmet. Sätt i en ny filtersäck (ref. 452973) genom att trycka fast manschetten på sugmunstycket. Stäng dammsugaren.

Kan man dammsuga vätskor med CTL 55 E?

Ja, apparaten är utformad för att dammsuga vatten. Ta bort filtersäcken före våt sugning. Använd ett rekommenderat specialfilter för vätskor. Maximal fyllnadsnivå anges av nivåindikatorerna (2.12) som automatiskt avbryter sugningen. Dammsug aldrig brandfarliga vätskor.

Vilken ljudnivå har denna dammsugare?

Ljudtrycksnivån enligt standard EN 60704-2-1 är 72 dB(A).

Vilken är den maximala effekten för ett verktyg anslutet till apparatens uttag?

Maximal ansluten effekt till apparatens uttag varierar beroende på land: 2400 W för CE-uttag, 1100 W för CH/DK, 1800 W/500 W för GB och 1200 W för AUS.

Hur rengör man filterelementet på CTL 55 E?

Dra i rengöringshandtaget (2.1) cirka 10 gånger fram och tillbaka. Denna rengöring behövs endast om apparaten används utan filtersäck.

Vilka typer av damm kan dammsugaren suga upp?

CTL 55 E är lämplig för att suga upp hälsofarligt damm upp till en maxkoncentration på 1 mg/m³ (klass L enligt IEC 60335-2-69). Den passar för damm från färg, trä, etc. Dammsug inte brandfarligt eller explosivt damm.

Hur använder man funktionen automatisk sugning med ett elverktyg?

Ställ omkopplaren i läget Auto (1.3). Anslut elverktyget till det inbyggda uttaget (1.2). Dammsugaren startar automatiskt när verktyget slås på.

Vilken är behållarens kapacitet och mått?

Behållaren har en kapacitet på 55 liter. Apparatens mått är 710 x 380 x 935 mm.

Hur tömmer man uppsamlingsbehållaren?

Öppna dammsugaren, lyft försiktigt den övre delen, tryck på stödet (2.5) och vrid uppåt. Ta bort den övre delen horisontellt framåt. Töm behållaren. Sätt tillbaka genom att föra in tapparna i urtagen (1.5) och stäng.

Vilka viktiga säkerhetsåtgärder gäller?

Dammsug aldrig gnistor, glödande spån, brandfarliga vätskor eller explosivt damm. Använd endast Festool-tillbehör. Apparaten måste anslutas till ett jordat uttag. Vid hälsofarligt damm, använd lämplig skyddsutrustning.

BRUKSANVISNING CTL 55 E FESTOOL

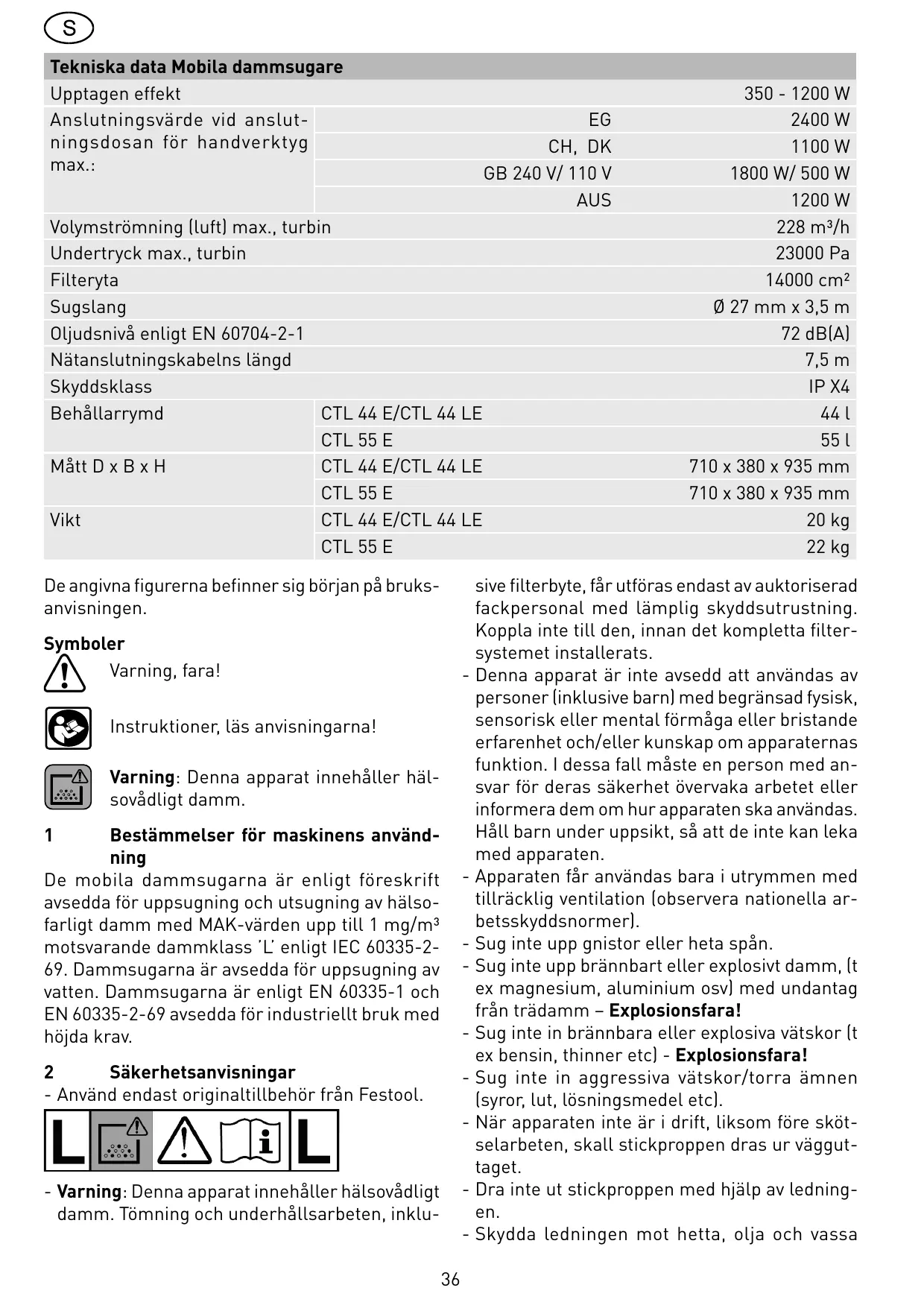

Tekniska data Mobila dammsugare
Upptagen effekt		350 - 1200 W
Anslutningsvärde vid anslut-ningsdosan För handverktyg max.:	EG	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
	AUS	1200 W
Volymströmning (luft) max., turbin		228 m³/h
Undertryck max., turbin		23000 Pa
Filteryta		14000 cm²
Sugslang		Ø 27 mm x 3,5 m
Oljudsnivå enligt EN 60704-2-1		72 dB(A)
Nätanslutningskabelns langd		7,5 m
Skyddsklass		IP X4
Behçällarrymd	CTL 44 E/CTL 44 LE	44 l
	CTL 55 E	55 l
Mått D x B x H	CTL 44 E/CTL 44 LE	710 x 380 x 935 mm
	CTL 55 E	710 x 380 x 935 mm
Vikt	CTL 44 E/CTL 44 LE	20 kg
	CTL 55 E	22 kg

De angivna figurerna befindner sig början på bruks-anvisingen.

Symboler

Varning, fara!

Instruktioner, läs anvisingarna!

Varning: Denna apparat innehåller hälsovådligt damm.

1 Bestammelser for maskinens använd- ning

De mobila dammsugarna År enligt foreskrift avsedda for uppsugning och utsugning av hälsofarligt damm med MAK-varden upp till 1mg / m^3 motsvarande dammklass 'L' enligt IEC 60335-2-69. Dammsugarna År avsedda for uppsugning av vatten. Dammsugarna År enligt EN 60335-1 och EN 60335-2-69 avsedda for industriellt bruk med höjda krav.

• Använd endast originaltillbehör från Festool.

• Varning: Denna apparat innehäller hälsovådligt damm. Tömning och underhällarsarbeiten, inklu

sive filterbyte, fär utföras endast av auktoriserad fackpersonal med lámplig skyddsutrustning. Koppla inte till den, innan det kompletta filtersystemet installerats.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental formåga eller bristande erfarenhet och/eller kunskap om apparaternas Funktion. I dessa fall måste en person med ansvar För deras sakerhet övervaka arbetet eller informera dem om hur apparaten ska användas. Håll barn under uppsikt, sö att deinte kan leka med apparaten.
• Apparaten fär användas bara i utrymmen med tillräcklig ventilation (observera nationella arbetsskyddsnormer).
• Sug inte upp gnistor eller heta span.
• Sug inte upp brännbart eller explosivt damm, (tex magnesium, aluminium osv) med undantag frän tradamm - Explosionsfara!
• Sug inte in brännbara eller explosiva vätskor (tex bensin, thinner etc) - Explosionsfara!
• Suginte in aggressiva vatskor/torra amnen (syror, lut, losningsmedel etc).
• När apparaten inte är i drift, liksom före sköteselarbeten, skall stickproppen dras ur vägguttaget.
• Dra inte ut stickproppen med hjälp av ledningen.
• Skydda ledningen mot hetta, olja och vassa

kanter.

• Kontrollera regelbundet stickproppen och elledningen och låt en fackman Förnya dessa om de År skadade.
• Denna mobila dammsugare ar lamplig for uppsugning av lackdamm.
• Låt inte apparaterna stå i regn.
• Lyft eller transporterera aldrig apparaten med hjälp av kranhake eller lyftdon som griper tag i apparatens handtag.
• Apparaten fär endast användas av personer som har utbildats i dess skötsel och har fullmakt att använda den.
• Om hälsovåd Liga damm har uppsugits, börd dammsugaren och samtliga tillbehör rengöras fullständigt genom avsugning och avtorkning (inuti och utanpå), innan den föres bort från det Förorenade området. Delar, vilka inte kan rengöras fullständigt, bör under transporten packas lufttätt i en plastssäck.
• Maskinen fär av sakerhetsskäl endast anslutas till ett jordat vagguttag.

3 Förberedelse av apparaten och ibruktagning

Tillbehören ar bipackade i behällaren (2.10). Ta ur dem före Första användning.

3.1 Elektrisk anslutning

Nätspänningen och frekvensen måste stämma overens med uppgifterna på typskylten!

Vid inkoppling av nätkabeln börd dammsugaren vara fränkopplad.

Antistatic-systemet (AS)

Vid sugning uppSTAR statisk laddning på grund av friktion i sugslangen. Den kan leda till obehagliga elstotar for användaren. För att avleda dessa statiska uppladdninger ar avsugningsapparaten seriemässigt utrustad med ett antistatiskt system. För detta behöver man emellertid använda en antistatisk sugslang. Antistatifunktionen kan endast garanteras;när stickkontakten sitter i ett jordat uttag.

3.2 Till-/ frånslagsbrytare (1.3)

I läge 0 är dammsugaren fränkopplad och anslut-ningsdosan for handverktyg (1.2) är strömlös.

Tva driftarter ar möjliga:

a) Omkopplarläge „MAN"

Anslutningsdosan for handverktyg ar strömlös.

Sugmotorn startup omedelbart vid inkoppling.

Anslutningsdosan for handverktyg ar strömforande.

Innan man vrider på omkopp-laren till läge „Auto“ skall man forvissa sig om att anslutet aggregat ar frankopplat!

Sugmotorn startar vid inkoppling av det anslutna verktyget.

3.3 Sugkraftsreglering (1.4)

Med hjälp av sugkraftsregleringen kan sugeffekten varieras. Detta möjligör en exakt anpassning till de olika material som skall sugas.

3.4 Temperatursakring

Som skydd for overhettning frankopplar en temperatsakring utsugningsapparaten innan enkritisk temperatur uppnas - Frankoppla utsugningsapparaten och lat den svalna ca. 5 minut er.

Om det sedan ändå inte går att tillkoppla utsugningsapparaten, v.g. kontakta en Festool-serviceverkstad.

3.5 Anslutning av elverktyg

Beakta maximalt anslutningsvärde hos anslutningsdosan for handverktyg (se „Teksniska data"!)

Se till, att elverktyget ar frankopplat vid anslutningen och borttagningen.

Anslut elverktyget i anslutningsdosan for handverktyg (1.2).

3.6 Ansluta tryckluftsverktyg

Se till att tryckluftsverktyget ar avständt vid anslutning och bortkoppling.

Tack vare monteringen av tryckluftmodulen (1.8) (452829; hör till leveransomfänget på CTL 44 LE) fungerar damm-sugarens tillkopplings-automatik även i samband med trycklufts-verktyg.

Dessutom rekommender vi att en matningsenhet VE (452797) monteras. Matningsenheten filtrerar och smörjer tryckluften och möjligör en reglering av lufttrycket. För anslutning av Festool-tryckluftsverktyg med IAS-system kan ett IAS-anslutningsstycke (454757) erhällas. För att Åstadkomma en felfri Funktion hos tillkopplingsautomatiken, bör verktygets drifttryck vara 6 bar.

4 Handhavande

4.1 Öppning/stängning av damm-sugaren

• öppna lásningsklämmorna (2.2)
• sväng upp överdelen (2.4) tills staget (2.5) hakar fast.

Stängning sker i omvänd ordningsfoljd. För att kunna trycka resp. upphaka staget, maste overdelen forst lyftas latt.

4.2 Byte av filter

al

Observera vid foljande arbeten, att inter damm onödigt virvlas upp.

Bär P2-andningsskydd vid hälsovådliga damm!

Byta filtersack (3.4)

Art.nr:

CTL44E/CTL44LE 452972

CTL55E 452973

• öppna dammsugaren
• avlågsna den använda filterpåsen (se anvisning på filterpåsen)
• gör av med filterpåsen,enligtnormer och bestämmelser
• rengör fullständigt dammbehällaren (2.10) och sugturbinutrymmet (3.1) (torka av med en fuktig duk)
• Lagg in dennya filterpåsen (se anvisning på filterpåsen). Viktigt: Tryck filterpåsens anslutningsmuff (3.3) kraftigt mot inloppsförbindningen (3.2)!
• stäng dammsugaren.

b) Byta filterelement (2.3)

Art.nr: 452923

Sug inteutan filterelement!Motorn kan skadas.

• öppna dammsugaren
• avlågsna det använda filterelementet (se anvis- ning på filterelementets förpackning)
• gör av med det använda filterelementet i endammtätt sluten påse enligt normer och bestämelser
• rengör fullständigt dammbehällaren (2.10) och sug-turbinutrymmet (3.1, torka av med en fuktig duk)
• lagg in det nga filterelementet (se anvisning på filterelementets forpackning)
• stäng dammsugaren.

För handtaget (2.1) ca. 10 gänger fram och tillbaka für att rengöra elementet. Anmärkning: Rengöring av filterelementet fordras endast, daß dammsugaren skall användasutan filterpase.

4.4 Tömma smutsbehällaren (2.10)

Färe tömningen av dammbe-hällaren måste dammsugarens überdel alltid tas bort!

• öppna dammsugaren

• lyft überden en aning, tryck till staget (2.5)

• sväng upp överdelen till anslaget (lodrätt)

• tag bort överdelen vågrätt framåt
• tom dammbehaallaren
• lagg på overdelen. Varning: För in overdelens bultar helt i spåren (1.5)!
• stäng dammsugaren.

4.5 Stativ/broms

Tack vare bromsarna (2.8) kan hjulen blockeras, sa att dammsugaren inte okontrollerad kan rulla mort.

4.6 Slangfack (vissa delar ingår)

Fästa slangfacket på dammsugaren: se bild 4. När du jobbat klart kan du trä slangen genom öppningen (4.1) in i slangfacket. I öppning (4.2) kan du trä in sladden och lagga även den i slangfacket.

5 Användning

• På avständningsytan (1.9) kan att stag fästas med de båda låsen. Dessutom kan verktyg och tillbehör laggas på avständningsytan och i damm-facken (1.6).
• I öppningen (1.7) kan en slanghällare (1.10) (487072) stickas in. Med slanghällaren föres sugslangen till verktyget ovanifrån. Som alternativ kan en slangkrok (452998) monteras, på vilken sugslangen kan upplindas.
• Körgreppet (2.11) (452921) underlättar Transporten av dammsugaren. På körgreppets list (2.9) kan tillbehör, t.ex. sugör föstas.
• Om en sugslang stickes in i utblåsningsöppningen (2.7) erhälles blåsluft.

5.1 Sugning av torrt material

Vid uppsugning av hälsovådligt material bör ovillkorligen en filterpase användas!

Färe uppsugning av torrt material bör alltid en filterpase laggas in i behällaren. Det uppsugna materialet kan sedan enkelt avlögsnas.

After uppsugning av vätskor ar filterelementet fuktigt. Ett fuktigt filtr element igensättes snabbare, ifall torrt material sugs upp. Därfor bordefilterelementet torkas eller bytas ut fore uppsug- ningen av det torra materialet.

5.2 Sugning av vätskor

Brännbara vätskor fär inte sugas upp! Om skum eller vätska strömmar ut bör arbetet omedelbart avbrytas och smutsbehällaren tommas.

Färe uppsugning av vätskor bör filterpåsen avlågsnas. Användning av ett speziellt vätfilterrekommenderas.

Dá maximalfyllnadstillstand nám avbryts upp-

sugningen automatiskt av fyllnadstill-stands-indikatorn (2.12).

6 After arbetet

• Stäng av dammsugaren och dra ut nätkontakten ur vagguttaget.
• Rulla upp anslutningsledningen (2.6).
• Töm smutsbehållaren.
• rengör dammsugaren inuti och utanpå genom avsugning och avtorkning.
• Ställ apparaten i ett torrt utrhythmme)där den är skyddad mot obehörig användning.

7 Underhäll och skötsel

Nätkontakten skall alltid dras ut ur vagguttaget fore allt arbete på maskinen!

Allt unterhãlls- och reparationsarbete, som kräver att motorhöljet öppnas, fãr endast utföras av en auktorisad serviceverkstad.

Minst en gäng per År bör antingen tillverkaren eller en kvalificerad person utföra en säkerhetseknisk granskning, beträffande t.ex. filterskador, apparatens tathet och över-vakningsanordningarnas Funktion.

För underhäll kan apparaten isärtagas, rengöras och unterhällas, ifall detta kan skeutan fara För unterhällspersonalen och övriga personer. Vidtag lämpliga försiktighets-ätgärder. Avlågsna Föroreningar före isärtagningen, använd lokal tvängsventilering på demonteringsplatsen, rengör unterhällsplatsen och använd lämplig personlig skyddsutrustning.

8 Tillbehör, filter

Beställnumren für tillbehör och filter finns i Festool-katalogen eller på Internet "www.festool. com".

9 Återvinning

Kasta inte apparaten i hushållssoporna! Lämna maskiner, tillbehör och Förpackningar till Återvinning. Följ gällande nationella foreskrifter.

10 Garanti

Vi lämnar garanti på våraprodukter vad gäller material- och tillverkningsfel enligt landspecifikalagenliga bestämmelser, dock i minst 12edisher. Inom EUs medlemsländereppgårgarantin till 24 Swedisherska kunna styrkas av faktura eller följesedel). Skador som framfor allt kan härledas till normalt slitage, overbelastning, ej fackmässig hantering resp. skador som orsakats av användaren erler som uppstätt på grund av användning som strider mot bruksanvisingen erler skador som var kända vid köpet, innefattas inte av garantin. Undantag gäller även vid skador som uppkommer till följd av att tillbehör och forbrukningsmaterial (t.ex. slipskivor) som inte är original har använts.

Reklamationer godkänns endast om Produkten Återsänds till leverantören eller till en auktorisar Festool-serviceverkstad atan att ha tagits isär. Spara bruksanvisingen, sakerhetsföreskriffterna, reservdelslistan och köpebrevet. I övrligt gäller tillverkarens garantivillkor for respektive produit.

Anmärkning

På ground av det kontinuierliga forsknings- och utvecklingsarbetet forbehäller vi oss rätten tilländringar vad gäller de tekiska uppgifterna i detta dokument.

REACH für Festool-produkter, tillbehör och Förbrukningsmaterial: REACH är den kemikalie-förordning som sedan 2007 gäller i hela Europa. I eigenskap av "nedströmsanvändare", dvs tillverkare avprodukter, är vi medvetna om den informationsplikt som vi har gentemot våra kunder. För att hela tiden hälla kunderna uppaterade och informera om eventuella ämnen i våraprodukter som Återfinns på den sk kandidatlistan, har vi tagit framenna webbsida: www.festool.com/reach
