| Type de produit | Aspirateur industriel |
| Marque | FESTOOL |
| Modèle | CTL 55 E |
| Dimensions (L x P x H) | 710 x 380 x 935 mm |
| Poids | 22 kg |
| Capacité de la cuve | 55 litres |
| Puissance consommée | 350 - 1200 W |
| Débit d'air max | 228 m³/h |
| Dépression max | 23000 Pa |
| Surface du filtre | 14000 cm² |
| Tuyau d'aspiration | Ø 27 mm x 3,5 m |
| Niveau de pression acoustique | 72 dB(A) |
| Longueur du câble secteur | 7,5 m |
| Degré de protection | IP X4 |
| Classe de poussières | L (conforme IEC 60335-2-69) |
| Puissance maxi connectée à la prise (CE) | 2400 W |
| Fonctions principales | Aspiration de poussières sèches et liquides, système antistatique, réglage de puissance d'aspiration, raccord pour outil électrique et pneumatique |
| Entretien et nettoyage | Nettoyage de l'élément filtrant par poignée (10 mouvements), changement du sac filtre (réf. 452973), vidange de la cuve |
| Sécurité | Protection thermique, arrêt automatique en cas de surchauffe, arrêt par indicateur de niveau pour liquides, mise à la terre obligatoire |
| Pièces détachées | Sac filtre (452973), élément filtrant (452923), module pneumatique (452829), poignée (452921), support tuyau (487072) |
| Garantie | 12 mois minimum, 24 mois dans l'UE selon conditions |
FOIRE AUX QUESTIONS - CTL 55 E FESTOOL
Questions des utilisateurs sur CTL 55 E FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur industriel au format PDF gratuitement ! Retrouvez votre notice CTL 55 E - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CTL 55 E de la marque FESTOOL.
MODE D'EMPLOI CTL 55 E FESTOOL
Directeur recherche, développement, documentation technique
Festool GmbH
Wertstr. 20
D-73240 Wendlingen

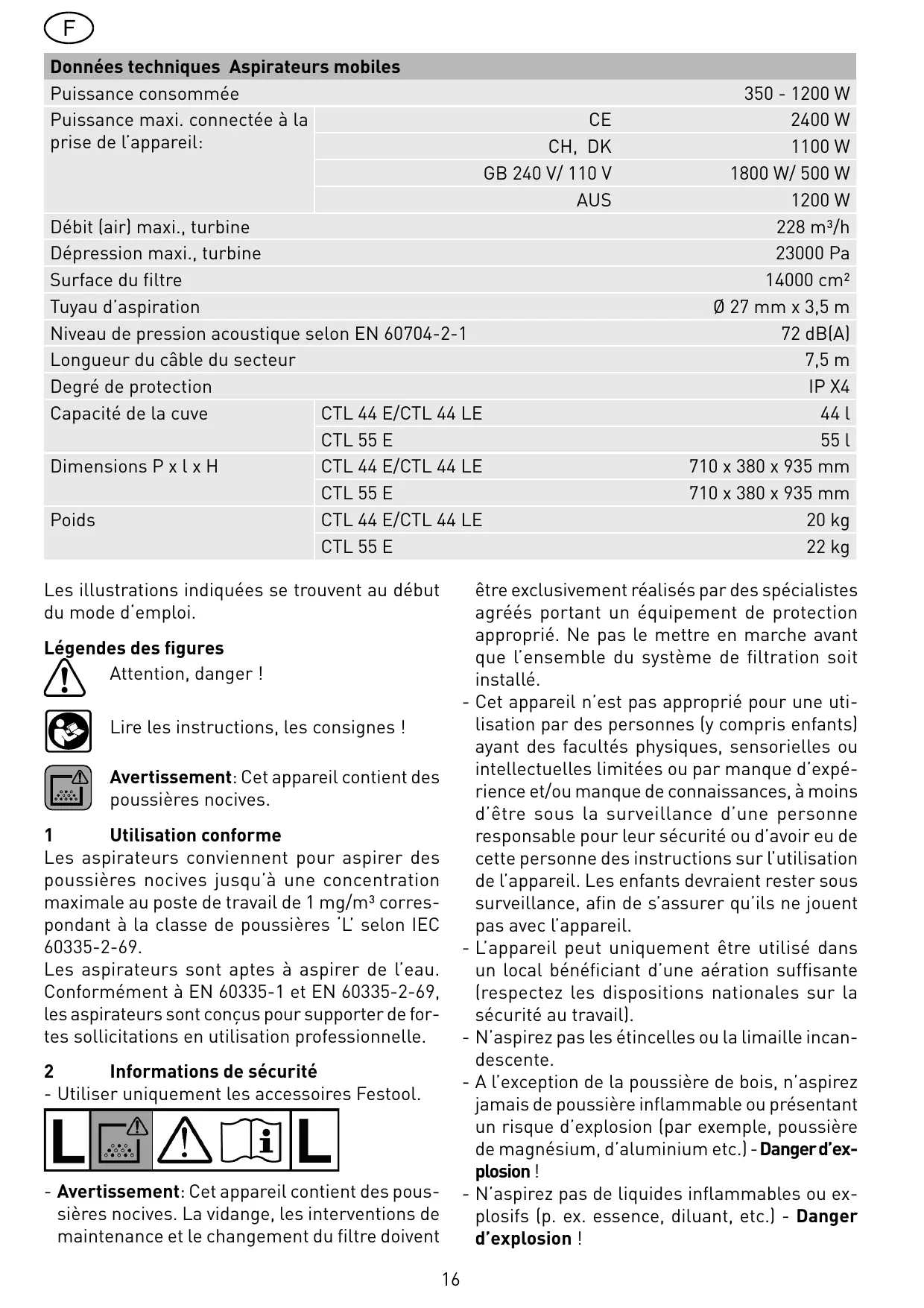

| Données techniques Aspirateurs mobiles | ||
| Puisance consommée | 350 - 1200 W | |
| Puisance maxi. connectée à la prise de l'appareil: | CE | 2400 W |
| CH, DK | 1100 W | |
| GB 240 V/ 110 V | 1800 W/ 500 W | |
| AUS | 1200 W | |
| Débit (air) maxi., turbine | 228 m³/h | |
| Dépression maxi., turbine | 23000 Pa | |
| Surface du filtré | 14000 cm² | |
| Tuyau d'aspiration | Ø 27 mm x 3,5 m | |
| Niveau de pression acoustique selon EN 60704-2-1 | 72 dB(A) | |
| Longueur du câble du secteur | 7,5 m | |
| Degré de protection | IP X4 | |
| Capacité de la cuve | CTL 44 E/CTL 44 LE | 44 l |
| CTL 55 E | 55 l | |
| Dimensions P x l x H | CTL 44 E/CTL 44 LE | 710 x 380 x 935 mm |
| CTL 55 E | 710 x 380 x 935 mm | |
| Poids | CTL 44 E/CTL 44 LE | 20 kg |
| CTL 55 E | 22 kg | |
Les illustrations indiquées se trouvent au début du mode d'emploi.
Légendes des figures
Attention, danger!
Lire les instructions, les consignes!
Avertissement: Cet appareil contient des poussières nocives.
1 Utilisation conforme
Les aspirateurs conviennent pour aspirer des poussières nocives jusqu'à une concentration maximale au poste de travail de 1 mg/m³ correspondant à la classe de poussières L' selon IEC 60335-2-69.
Les aspirateurs sont aptes à aspirer de l'eau. Conformément à EN 60335-1 et EN 60335-2-69, les aspirateurs sont conçus pour supporter de fortes sollicitations en utilisation professionnelle.
2 Informations de sécurité
- Utiliser uniquement les accessoires Festool.
- Avertissement: Cet appareil contient des substances nocives. La vidange, les interventions de maintenance et le changement du contrôle doivent
être exclusivement réalisés par des spécialistes agréés portant un équipement de protection approprié. Ne pas le mettre en marche avant que l'ensemble du système de filtration soit installé.
- Cet appareil n'est pas approprié pour une utilisation par des personnes (y compris enfants) ayant des facultés physiques, sensorielles ou intellectuelles limitées ou par manque d'expérience et/ou manque de connaissances, à moins d'être sous la surveillance d'une personne responsable pour leur sécurité ou d'avoir eu de cette personne des instructions sur l'utilisation de l'appareil. Les enfants devraient rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- L'appareil peut uniquement être utilisé dans un local bénéficiant d'une aération suffisante (respectez les dispositions nationales sur la sécurité au travail).
- N'aspirez pas les étincelles ou la limaille incandescente.
- À l'exception de la poussière de bois, n'aspirez jamais de poussière inflammable ou présentant un risque d'explosion (par exemple, poussière de magnésium, d'aluminium etc.) - Danger d'explosion!
- N'aspirez pas de liquides inflammables ou explosifs (p. ex. essence, diluant, etc.) - Danger d'explosion!
- N'aspirez pas de liquides/matières sèches agressifs (acides, lessives, solvants, etc.).
- Cet aspirateur mobile est conçu pour l'aspiration de poussières de peintures.
- En cas de non-utilisation et avant de procéder à l'entretien, retirez la fiche de la prise.
- Ne tirez pas sur le câble pour retirer celui-ci de la prise.
- Protégez le câble de la chaleur, de l'huile et des arêtes vives.
- Vérifiez régulièrement l'état de la fiche et du câble et faites-les changer par un spécialiste s'ils sont défectueux.
- Ne jamais exposer l'appareil à la pluie.
- Ne pas soulever et transporter l'appareil par la poignée au moyen de crochets de grue ou d'un engin de levage.
- L'utilisation de l'appareil est strictement réservée à des personnes qui ont appris sa manipulation et qui sont chargées de l'utiliser.
- Si des poussières nocives ont été aspirées, l'aspirateur et tous ses accessoires doivent être entièrement nettoyés (à l'intérieur et à l'extérieur) par aspiration et essuyage avant de l'enlever de la zone polluée. Les pièces qui ne peuvent pas être totalement nettoyées doivent être conditionnées pour le transport dans un sac en plastique étanche à l'air.
- L'appareil doit, pour des raisons de sécurité, être uniquement branché sur une prise de courant dotée d'une protection de mise à la terre.
3 Préparation et mise en service de l'appareil
Les accessoires sont livrés à plat dans le conteneur (2.10) ; ils doivent être retirés avant la première utilisation.
3.1 Raccordement électrique
La tension secteur et la fréquence doivent correspondre aux indications sur la plaque signalétique!
Avant de brancher le câble du secteur, vérifie que l'aspirateur est coupé.
Le système antistatic (AS)
L'aspiration provoque des charges statiques par frottement dans le tuyau d'aspiration. L'utilitaire peut les dessentir par des chocs électriques désagréables. Pour décharger ces charges électrostatiques, l'aspirateur est équipé en série d'un système antistatique. Il est cependant nécessaire d'utiliser un tuyau antistatique.
La fonction antistatique est uniquement garantie si la fiche a été branchée sur une prise de courant dotée d'une protection de mise à la terre.
3.2 Interrupteur de marche/arrêt (1.3)
En position 0, l'aspirateur est arrêté et la prise de l'appareil (1.2) n'est pas sous tension.
Deux modes de fonctionnement sont possibles:
La prise de l'appareil n'est pas sous tension. Le moteur d'aspiration démarre immédiatement.
La prise de l'appareil est conductrice.
Avant de tourner le commutateur sur la position „Auto“, veiller à ce que l'appareil raccordé soit arrêté.
Le moteur d'aspiration démarre à la mise sous tension de l'outil raccordé.
3.3 Réglage de la puissance d'aspiration (1.4)
Le réglage de la puissance d'aspiration permet de varier la puissance d'aspiration, ce qui permet une adaptation précise aux différentes matières à aspirer.
3.4 Protection thermique
Une protection contre les surchauffes inactive l'aspirateur avant que la température critique soit atteinte - inactiver l'aspirateur et le faire se refroidir pendant 5 minutes environ.
Si, à la suite de cette phase de refroidissement, il n'est pas possible de remettre l'aspirateur en marche, veuillez contacter un atelier SAV Festool.
3.5 Raccordement d'un outil électrique
Respecter la valeur de raccordement maximale indiquée sur la prise de courant intégrée (voir „caractéristiques techniques“)!
Veiller à ce que l'outil soit arrêté lors du branchement et du débranchement.
Raccorder l'outil électrique à la prise de courant intégrée (1.2).
3.6 Raccordement de l'outil pneumatique
Vérifiez que l'outil pneumatique est inopérant avant tout montage ou démontage.
Grâce au montage du module pneumatique (1.8) (452829; fait partie de la livraison du CTL 44 LE), la mise en marche automatique de l'aspirateur fonctionne également avec des appareils pneumatiques.
Nous recommandons en outre le montage de l'unité d'alimentation VE (452797). Celle-ci filtre et huile l'air comprimé et règle la pression de l'air. Un raccord IAS (454757) est disponible pour le raccordement d'outils pneumatiques Festool.
La pression de service de l'outil doit atteindre 6.
bar pour garantir le parfait fonctionnement de la mise en marche automatique.
4.1 Ouverture/fermeture de l'aspirateur
- ouvrir les pinces de fermeture (2.2),
- pivoter la partie supérieure (2.4) vers le haut jusqu'à ce que le support (2.5) encliquette.
La fermeture s'effectue dans l'ordre inverse. Il faut soulever légèrement la partie supérieure avant de pouvoir enfoncer ou dégager le support.
4.2 Changement de filtre
Lors des travaux suivants, veiller à ne pas soulever inutilément des tourbillons de poussières.
Porter un masque respiratoire P2 en cas de poussières nocives!
Changer le sac filtre (3.4)
Référence:
CTL44E/CTL44LE 452972
CTL55E 452973
- ouvrir l'aspirateur,
- sortir le sac filtré usage (voir inscription sur le sac filtré),
- éliminer le sac usage conformément aux dispositions légales,
- nettoyer soigneusement la cuve (2.10) et l'espace (3.1) de la turbine d'aspiration (essuyer avec un chiffon humide),
- insérer un nouveau sac filtré (voir inscription sur le sac filtré). Important: enfoncez fortement le manchon de sac filtré (3.3) sur la bouche d'aspiration (3.2)! - fermez l'aspirateur.
B) changer l'objet filtré (2.3)
Référence: 452923
Ne pas aspirer sans l'élément! Ceci pourrait endommager le moteur.
- ouvrir l'aspirateur,
- démonter l'objet de filtré usage (voir inscription sur l'emballage de l'objet de filtré),
- éliminer l'objet de filtrer en l'enfermant dans un sac hermétiquement fermé conformément aux dispositions légales,
- nettoyer soigneusement la cuve (2.10) et l'espace (3.1) de la turbine d'aspiration (essuyer avec un chiffon humide),
- monter un nouvel élément de filtre usage (voir inscription sur l'emballage de l'élément de filtre), -fermer l'aspirateur.
4.3 Nettoyage de l'élément de filtration
Pour nettoyer cet élément, actionner la poignée (2.1) environ 10 fois vers l'avant et l'arrêté. Remarque: le nettoyage de l'élément de filtrete est uniquement nécessaire si l'aspirateur est utilisé sans sac filtrete.
4.4 Vidage de la cuve de collecte (2.10)
Il faut toujours retirer la partie supérieure de l'aspirateur avant de vidanger la cuve!
- ouvrir l'aspirateur,
- soulever légèrement la partie supérieure, appuyer sur le support (2.5)
- pivoter la partie supérieure vers le haut jusqu'en butée (position verticale),
- retirer la partie supérieure horizontalement vers l'avant,
- viser la cuve,
- Mesure la partie supérieure en place. Attention : Introduire les deux goujons de la partie supérieure complètement dans les évidements (1.5)! - Fermez l'aspirateur.
4.5 Béquille/frein
Les freins (2.8) permettent de bloquer les roues et empêchent ainsi l'aspirateur de rouler.
4.6 Support de tuyau (en partie dans l'équipement standard)
Fixation du support de tuyau sur l'aspirateur : voir fig. 4.
Après le travail, vous pouvez faire passer le tuyau d'aspiration à travers l'ouverture (4.1) et le ranger dans le support de tuyau. Vous pouvez faire passer le câble du secteur à travers l'ouverture (4.2) et le ranger également dans le support de tuyau.
5 Utilisation
- Un systainer peut être fixé sur le plateau (1.9) avec deux fermétures (1.11). Des outils et accessoires peuvent être également rangés sur le plateau et dans les deux compartiments (1.6).
- Un support de tuyau (1.10) (487072) peut être enfoui dans l'ouverture (1.7). Il permet d'amener le tuyau d'aspiration par le haut sur l'outil. Un crochet à tuyau (452998) peut également être fixé pour enrouler le tuyau d'aspiration.
- La poignée (2.11) (452921) facilite le transport de l'aspirateur. Des accessoires tels que des tubes d'aspiration peuvent être fixés à la barre (2.9) de la poignée.
- En branchant un tuyau d'aspiration dans l'ouverture de sortie d'air (2.7), vous disposez d'air de soufflage
5.1 Aspiration de matières sèches
Lors de l'aspiration de matières nocives, l'utilisation d'un sac filtré est absolutement obligatoire!
Insérer toujours un sac filtré dans la cuve avant d'aspirer des matières sèches. Les matières aspirées sont alors faciles à éliminer.
Après l'aspiration de liquides, l'élément de filtrage est humide. Un élément de filtre humide s'encrasse plus rapidement lorsqu'on aspire des matières sèches. C'est pourquoi il faut sécher l'élément de filtre ou le remplacer par un élément sec avant d'aspirer des matières sèches.
5.2 Aspirations de liquides
Il est interdit d'aspirer des liquides inflammables!
En cas de fuite de mousse ou de liquide, interrompez immédiatement le travail et videz la cuve.
Retirer le sac filtré avant d'aspirer des liquides. Nous recommandons l'utilisation d'un filtre à liquides spécial.
Lorsque le niveau de remplissage maximum est atteint, les indicateurs de niveau (2.12) interrompent automatiquement l'aspiration.
6 Avec le travail
- Arrête l'aspirateur et débranche la fiche de la prise secteur.
- Enrouler le câble d'alimentation (2.6).
- Vider la cuve à saleté.
- Nettoyer l'aspirateur à l'intérieur et à l'extérieur par aspiration et essuyage.
- Entreposér l'appareil dans un local sec, protégé contre une utilisation abusive.
7 Entretien et maintenance
Avant d'entreprendre une quelconque intervention sur la machine, débrancher la prise de courant!
Tout entretien ou réparation qui nécessite l'ouverture du capot du moteur ne doit être entreprise que par un atelier autorisé.
Un contrôle technique de sécurité doit être effectué au moins une fois par an par le fabricant ou une personne formée, qui vérifie par exemple une éventuelle détérioration du filtre, l'étanchéité de l'appareil et le bon fonctionnement des équipements de contrôle.
Pour assurer la maintenance de l'appareil, l'utilisateur doit le désassembler, le nettoyer et effectuer les opérations d'entretien, dans la mesure où cela est possible sans danger pour le
personnel de maintenance et d'autres personnes. Les mesures de prudence appropriées englobent la décontamination avant le démontage, une ventilation forcée filtrée localement sur le site de démontage, le nettoyage de la zone de maintenance et un équipement de protection personnel approprié.
8 Accessoires, fenêtre
Les références des accessoires et filtre figurent dans le catalogue Festool ou sur Internet sous „www.festool.com".
9 Recyclage
Ne jetez pas les outils électriques avec les ordures ménagères! Éliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.
10 Garantie
Nos appareils sont couverts par une garantie couvrant les défauts de matière ou de fabrication variable selon les dispositions légales en vigueur dans le pays d'utilisation, mais en tous cas non inférieure à 12 mois. À l'intérieur des pays de la Communauté Européenne, la durée de la garantie est de 24 mois (la facture ou le bon de livraison faisant foi). Ne sont pas couverts par la garantie les dommages résultant d'une usure naturelle, d'une surcharge, d'une utilisation non conforme, ou causés par l'utilisateur, ou qui proviennent d'une utilisation non prévue dans la notice d'utilisation, ou qui étaient connus au moment de l'achat. Sont également exclus les dommages résultant de l'utilisation d'accessoires et de consommables (patins de ponçage par exemple) qui ne sont pas d'origine.
Les réclamations ne sont recevables qu'à la condition que l'appareil soit retourné non démonté au fournisseur ou à un service après-vente/agréé Festool. Conservez soigneusement la notice d'utilisation, les instructions de sécurité, la liste de pièces de rechange, ainsi qu'une preuve de l'achat. Pour le reste, ce sont les conditions de garantie du fabricant en vigueur qui s'appliquent selon le cas.
Remarque
Les démarches continues en recherche et développement peuvent entraîner des modifications dans les caractéristiques techniques figurant ici, et qui sont donc données sous toutes réserves.
REACH pour les produits festool, leurs accessoires et les consommables
REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateurs en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information.
vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach
