CTL 55 E - Industristøvsuger FESTOOL - Gratis brugsanvisning og manual

Produkttype	Industristøvsuger
Mærke	FESTOOL
Model	CTL 55 E
Mål (L x B x H)	710 x 380 x 935 mm
Vægt	22 kg
Beholderkapacitet	55 liter
Strømforbrug	350 - 1200 W
Maks. luftstrøm	228 m³/h
Maks. undertryk	23000 Pa
Filterareal	14000 cm²
Sugeslange	Ø 27 mm x 3,5 m
Lydtryksniveau	72 dB(A)
Netkabellængde	7,5 m
Beskyttelsesgrad	IP X4
Støvklasse	L (iht. IEC 60335-2-69)
Maks. tilsluttet effekt på stik (CE)	2400 W
Hovedfunktioner	Sugning af tørt og vådt støv, antistatisk system, justering af sugestyrke, tilslutning til el- og trykluftværktøj
Vedligeholdelse og rengøring	Rengøring af filterelement via håndtag (10 bevægelser), udskiftning af filtersæk (ref. 452973), tømning af beholder
Sikkerhed	Termisk beskyttelse, automatisk stop ved overophedning, stop ved væskeniveaumarkør, obligatorisk jording
Reservedele	Filtersæk (452973), filterelement (452923), trykluftmodul (452829), håndtag (452921), slangeholder (487072)
Garanti	Minimum 12 måneder, 24 måneder i EU efter betingelser

Ofte stillede spørgsmål - CTL 55 E FESTOOL

Hvordan skifter jeg filtersækken på CTL 55 E?

Åbn støvsugeren ved at frigøre lukkeklemmerne. Fjern den brugte filtersæk og bortskaf den i overensstemmelse med reglerne. Rengør beholderen og turbineområdet grundigt. Indsæt en ny filtersæk (ref. 452973) ved at trykke manchetten fast på sugeåbningen. Luk støvsugeren.

Kan man suge væsker med CTL 55 E?

Ja, apparatet er designet til at suge vand. Fjern filtersækken før sugning af væsker. Brug et anbefalet specielt væskefilter. Det maksimale fyldningsniveau vises af niveaumarkørerne (2.12), som automatisk afbryder sugningen. Sug aldrig brændbare væsker.

Hvad er støjniveauet for denne støvsuger?

Lydtryksniveauet i henhold til standard EN 60704-2-1 er 72 dB(A).

Hvad er den maksimale effekt for et værktøj tilsluttet apparatets stik?

Den maksimale effekt tilsluttet apparatets stik varierer efter land: 2400 W for CE-stik, 1100 W for CH/DK, 1800 W/500 W for GB, og 1200 W for AUS.

Hvordan rengør jeg filterelementet på CTL 55 E?

Aktiver rengøringshåndtaget (2.1) ca. 10 gange frem og tilbage. Denne rengøring er kun nødvendig, hvis apparatet bruges uden filtersæk.

Hvilke typer støv kan støvsugeren suge?

CTL 55 E er egnet til sugning af sundhedsskadeligt støv op til en maksimal koncentration på 1 mg/m³ (klasse L iht. IEC 60335-2-69). Det er velegnet til malerstøv, træstøv osv. Sug ikke brændbart eller eksplosivt støv.

Hvordan bruger jeg den automatiske sugefunktion med et elværktøj?

Sæt kontakten i position Auto (1.3). Tilslut elværktøjet til det indbyggede stik (1.2). Støvsugeren starter automatisk, når værktøjet tændes.

Hvad er beholderens kapacitet og mål?

Beholderen har en kapacitet på 55 liter. Apparatets mål er 710 x 380 x 935 mm.

Hvordan tømmer jeg opsamlingsbeholderen?

Åbn støvsugeren, løft den øverste del let, tryk på holderen (2.5) og drej opad. Tag den øverste del af vandret fremad. Tøm beholderen. Sæt den på plads ved at indsætte tapperne i udsparingerne (1.5) og luk.

Hvad er de vigtige sikkerhedsforanstaltninger?

Sug aldrig gnister, glødende spåner, brændbare væsker eller eksplosivt støv. Brug kun Festool-tilbehør. Apparatet skal tilsluttes en stikkontakt med jord. Ved sundhedsskadeligt støv skal du bære passende beskyttelsesudstyr.

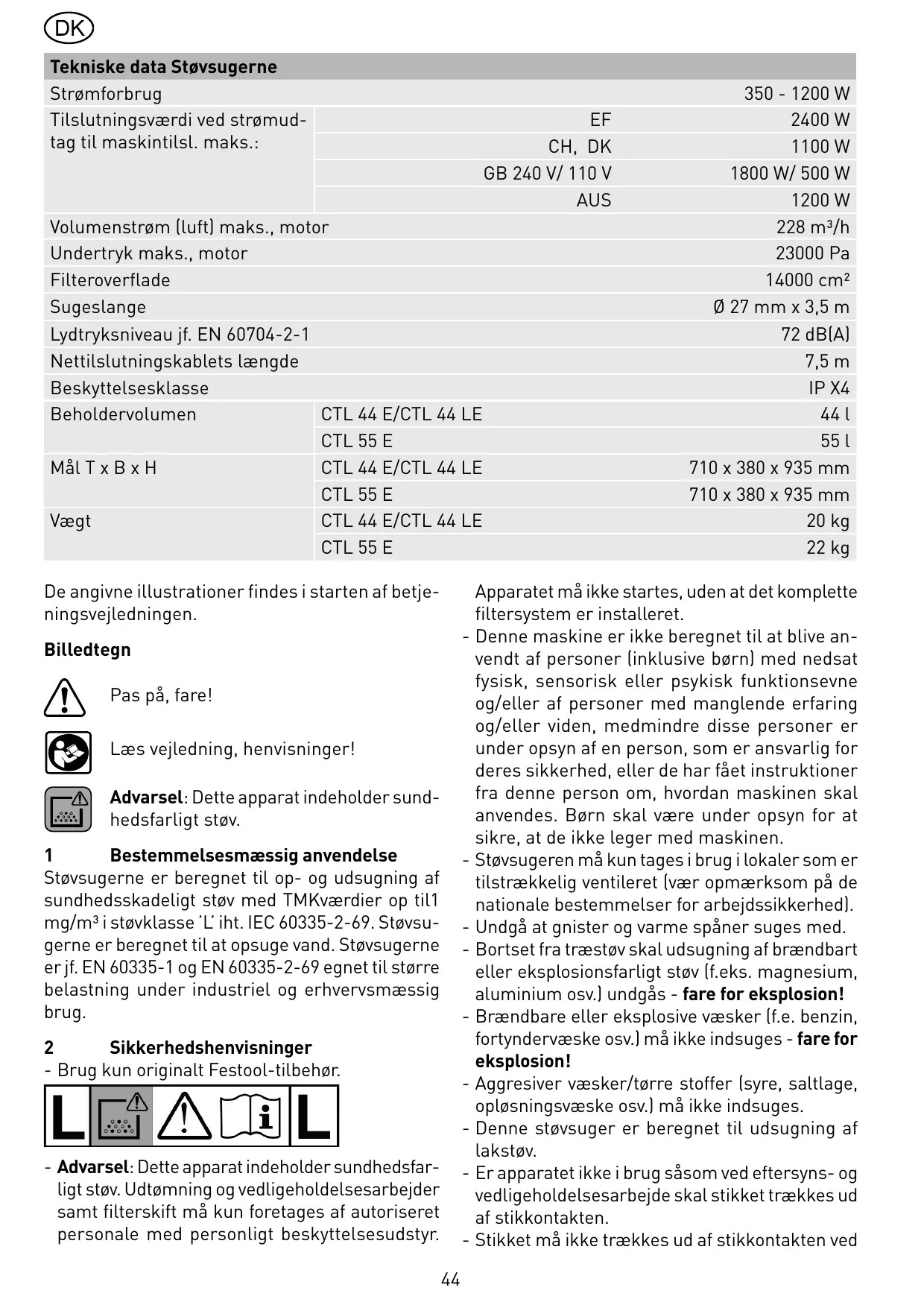

BRUGSANVISNING CTL 55 E FESTOOL

2 Sakerhetsanvisningar

De angivne illustrationer findes i starten af betjeningsvejledningen.

Billedtegn

Pas pà, fare!

Læs vegledning, henvisninger!

Advarsel: Dette apparat indeholder sundhedsfarligt stov.

1 Bestemmelsesmæssig anvendelse

Støvserne er beregnet til op- og udsugning af sundhedsskadeligt støv med TMKværdier op til 1 mg/m³ i støvklasse 'L' iht. IEC 60335-2-69. Støvserne er beregnet til at opsuge vand. Støvserne er fj. EN 60335-1 og EN 60335-2-69 egnet til større belastning under industriel og erhvervsmaessig brug.

2 Sikkerhedshenvisninger

• Brug kun originalt Festool-tilbehør.

• Advarel: Dette apparat indeholder sundhedsfar-ligt stov. Udtomning og vedligeholdelsesarbejder samt filterskift mA kun foretages af autoriseret personale med personligt beskyttelsesesudstyr.

Apparatet må ikke startes,.uden at det komplete filtersystem er installereret.

• Denne maskine er ikke beregnet til at blive anvendt af personer (inklusive bxrn) med nedsat fysisik, sensorisk eller psykisk Funktionsevne og/eller af personer med manglende erfaring og/eller viden, medmindreppe personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, ellerehfarfaket instruktioner fra这部分 person om, hvordan maskinen skal anvendes. Børn skal vare under opsyn for at sikre, at de ikke leger med maskinen.
• Støvsugeren på kun tages i brug i lokaler som er tilstrækkelig ventileret (vær opmaerksom på de nationale bestemmelse for arbejdssikkerhed).
• Undgå at gnister og varme spaner suges med.
• Bortset fra træstøv skal udsugning af brændbart eller eksplosionsfarligt støv (f.eks. magnesium, aluminium osv.) undgås - fare for eksplosion!
• Brændbare eller eksplosive væsker (f.e. benzin, fortyndervæske osv.)违法犯罪 - fare for eksplosion!
• Aggresiver væsker/tørre stoffer (syre, saltlage, opløsningsvæske osv.)违法犯罪.
• Denne støvsuger er beregnet til udsugning af lakstøv.
• Er apparatet ikke i brug sössom ved eftersyns- og vedligeholdelsesarbejde skal stikket trækkes ud af stikkontakten.
• Stikket pågressive trækkes ud af stikkontakten ved

kablet.

• Beskyt kablet for varme, olie og skarpe kanter.
• Stikket og kablet skal kontrolleres regelmæssigt. Ved beskadigelse skal de skiftes ud af en sagkyndig.
• Apparatet må øke udsættes for regn.
• Apparatet må ikke løftes eller Transporteres ved handtaget ved hjælp af krankrog eller løfteværktøj.
• Apparatet må kun bruges af personer som er blevet undervist i händtering og som har fæt ordre til benyttelsen.
• Hvis støvsugeren er blevet brugt til at opsuge sundhedsfarligt støv, skal den sammen med alt tilbehør aftugs og afviskes omhyggeligt (både indvendig og udvendig), inden den flyttes fra det forurenede område. Komponenter, som ikke kan renses fuldstændig, skal for transport pakkes i en lufttæt plastsqk.
• Af hensyn til sikkerheden må maskinen kun bruges på en beskyttelsesjordet stikdåse.

Netspændingen og frek-vensen skal stemme overens med angivelsenerne på typeskittet!

Kontroller, at støvsugeren ikke er tændt, før Detilslutter nettilslutnings-k tablet til strømkilden.

Antistatic-systemet (AS)

På grung af gnidning opstår en statisk opladning af sugeslangen. Dette kan medføre ubehagalige stromstød for operatøren. Til afledning af denne statiske elektricitet har indsugningsapparatet et Antistatic-System som standard. Hertil er anvendelsen af en antistatic-slange nødvdendigt.

Antistatic-funktionen er kun sikret, när stikket er sat i en beskyttelsesjordet stikdäse.

3.2 Start-/stop-kontakt (1.3)

I position 0 er støvsugeren frakoblet og strømudtaget (1.2).uden strøm.

To driftsarter er mulig:

a) Kontaktstilling „MAN“

Strømudtaget.uden strøm.

Sugemotoren starter med det samme.

b) Kontaktstilling „Auto“

Strømudtaget leverer strøm.

Inden kontakten stilles på "Auto", skal man sorge for, at det tilslutte de apparat er slukket.

Sugemotoren starter, när det værktj, som er til sluttet til apparatstikdåsen, indkobles.

3.3 Sugekraftregulering (1.4)

Med sugekraftreguleringen kan sugekraften varieres. Det muliggør en præcis tilpasning til det forsellige materiale, som skal sugs op.

3.4 Beskyttelse mod overphedning

Til beskyttelse mod overophedning slukker en temperatursikring for støvsugeren, før en kritisk temperatur nas - sluk støvsugeren og lad den af-kole i ca. 5 minutter.

Hvis det herefter ikke er muligt at tände for støv-sugeren, kontaktes et Festool-service-værksted.

3.5 Tilslutning af el-værktøj

Vær opmærksom på den maksimale tilslutningsværdi for strømudtaget (se „Teksniske data“)!

Vær opmaerk som på at el-værktøjitet ikke erændtningar stikketarettes ieller traekkes fra.

El-værktjet tilsluttes til strmudtaget (1.2).

3.6 Tilsutning af trykluftværktj

Vær opmaerksom paa at trykluftværktjet不同程度, när stikket saettes i ellertraekkes fra.

Når trykluftmodulet (1.8) (452829; for CTL 44 LE indeholdt i leverings-omfanget) er monteret, virker støvsugerens start automatik och i forbindelse med trykluft-værktøjer. Derudover anbefaler vi pâmontering af forsynings-enheden VE (452797). Forsyningsenheden filtrer og smører trykluften og muliggør en regulering af lufttrykket. For tilslutning af Festool-trykluftværktøjer med IAS-system, kan der leveres et IAS-adapter (454757).

For at garantere en forstyrlsesfri fonction af stov-sugerens start automatik, skal værktjets driftstryk mindst,vare pa 6 bar.

4 Betjening

4.1 Abning/lukning af stovsugeren

• Låseklemmerne [2.2] abnes,
• overdelen (2.4) trækkes op, indtil støtten (2.5) går i hak.

Støvsugeren lukkes i omvendt rækkefolge. For at kunne udlose støtten, skal overdelen loftes en smule.

4.2 Udskifting af filter

Vær under følgende arbejder opmaerksom på, at De ikkeunnødigt ophvirvler støv.

Hvis der må regnes med sundhedsfarlig støv, br De bare en P2-respirator!

a) Filterposen (3.4) udskiftes

Best.nr.:

CTL44E/CTL44LE 452972

CTL55E 452973

• Støvsugeren Åbnes,
• den brugte filterpose fjernes (se pâtrykt vegledning på filterposen),
• den brugte filterpose bortskaffes i overenstemmelse med gældende lovbestemmelse,
• støvbeholderen [2.10] og sugeturbinens hus (3.1) renses fuldstændigt (afviskes med et fugtigt viskestykke),
• en ny filterpose sættes i (se pátrykt vejledning på filterposen). Vigtigt: Filterposens muffle (3.3) trykkes kraftigt på indsugningsåbningen (3.2)!
• Støvsugeren lukkes.

b) Filterelementet (2.3) uskipftes

Best.nr: 452923

Sugkkeumenfoterelement!Detkan med-fore motorskader.

• Støvsugeren Åbnes,
• det brugte filterelement afmonteres (se pâtrykt vegledning på filterelementets emballage),
• det brugte filterelement bortskaffes i en støvtaet lukket pose og i overenstemmelse med de gældende lovbestemmelse,
• støvbeholderen [2.10] og sugeturbinens hus (3.1) renses fuldstændigt (afviskes med et fugtigt viskestykke),
• det nye filterelement monteres (se pátrykt vej-ledning på filterelementets emballage),
• Støvsugeren lukkes.

4.3 Rensning af filterelementet

For renssning af filterelementet skal händtaget (2.1) beveges frem og tilbage ca. 10 gange. Bemark- ning: Rensning af filterelementet er kun ndvendig, hvis støvsugeren bruges uten filterpose.

4.4 Tømning af støvbeholder (2.10)

• Støvsugeren Åbnes,
• overdelen loftes en smule, tryk paa stotten (2.5),
• ogvip overdelen op indtil anslag (lodret stilling),
• overdelen fjernes vandret fremefter,
• stovbeholderen tommas,
• overdelen sættes påigen. Bemærk: Begge overdelens bolte skal sættes komplet ind i udsparin-gerne (1.5)!
• Støvsugeren lukkes.

4.5 Bremse

Ved hjælp af hjulbremserne (2.8) kan hjulene blokeres, sä støvsugeren ikke ruller væk ukontrolleret.

4.6 Slangedepot (medleveres til dels)

Fastgorelse af slangedepotet på støvsugeren: se ill. 4. Efter endt arbejde kan støvsugerslangen fores gennem Åbningen (4.1) og opbevares i slangedepotet. Støvsugerledningen kan fores gennem Åbningen (4.2) og ligeledes opbevares i slangedepotet.

5 Anvendelse

• Ved hjælp af de lase (1.11) kan der monteres en systainer på aflægningsfladen (1.9). Desuden kan der opbevares værktøj eller tilbehør på aflægningsfladen eller i stuvefagene (1.6).
• I abningen (1.7) kan der sættes en slangeholder (1.10) (487072). Ved hjælp af slangeholderen kan sugeslangen fores frem til værktøjet oppefra. Alternativt kan der monteres en slangeholder (452998), på hvilken indsugningsslangen kan oprulles.
• Kørehandtaget (2.11) (452921) sørger for en nem transport af støvsugeren. På kørehandtagetsliste (2.9) kan De fastgøre tilbehør, f. eks. sugérør.
• Ved at sætte sugeslangen i udblæsningsåbningen (2.7) kan这部分 bruges som blæser.

For opsugning af sundhedsfarlige stoffer er det forskrift at bruge en filterpose!

After opsugning af væsker er filtrerelementet vådt.
Et vådt filtrerelement sætter sig hurigere tæt under opsugning af tørre stoffer. Derfor bør et vådt filtrerelement enten tørres eller udskiftes med et nyt, før de begynder at opsuge tørre stoffer.

5.2 Opsugning af væsker

Brandbare væsker på ikke opsuges!

När der udtræder skum eller væske skal arbejdet omgående afbrydes og støvbeholderen tømmes.

Fø de beynder at opsuge væsker skal filterposen fjernes. Det anbefales at bruge et specielt vådfilter. Når den maksimale fyldningsstand er næt, sørger fyldningsstand-viserne (2.12) for at støvsugeren afbrydes automatisk.

6 After arbejdet

• Sluk for sugeren og træk netstikket ud af stikkontakten.

• Rul tilslutningsledningen (2.6) op.

• Tøm smudsbeholderen.
• Støvsugeren renses indvendig og udvendig med et viskestykke.
• Apparatet skal stilles i et tort rum, beskyttet mod ubeføjet brug.

Træk altid stikket ud af stikdåsen før arbejde pabegyndes med maskinen!

Alt service- og vedligeholdelsesarbejde, hvor man skal abne motorkabinett, ma udelukkende gennemfores af et autoriseret kundeservice-varksted.

Mindst en gang om Året skal en af producenten instrueret person gennemføre en sikkerhedsteknisk kontrol, f. eks. for beskadigelse af filtret, apparatets tæthed, kontrolanordningernes Funktion.

For vedligeholdelsesarbejder gennemført af brugeren skal apparatet adskilles og renses, for vedligeholdelsesarbejder pabegyndes. Vedligeholdelsesarbejder ma kun gennemfores safremt de ikke medforer nogen fare for vedligeholdelsespersonalet eller andre personer. Egnede forsigtighedsforanstaltninger er dekontaminering for apparatet adskilles, lokal tvangsudluftning af arbejdspladsen, rensing af arbejdspladsen og egnede personlige værnedidler.

8 Tilbehør, filter

Bestillingsnumrene for tilbehør og filter finder De i Deres Festool-kataloget eller på internettet under „www.festool.com".

9 Bortskaffelse

Smid/DD Smid ikke maskinen i husholdningsaffaldet!

Maskiner, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler.

10 Garanti

I henhold til de respektive landes lovbestemmelser yder vi en garanti for materiale- eller Produktionsfejl - dog mindst på enperiode af 12 maneder. Inden for EU-medlemsstaterne udgør��nde garantiperiode 24 maneder (bevis via faktura aller leveringsformular). Skader, der især kan fores tilbage til naturlig slitage, overbelastning, faglig ukorrekt omgang i modstrid med betjeningsvejledningen og skader, der forårsages af brugeren erler ananden anvendelse, der er i modstrid med betjeningsvejledningen, erler der var kendt ved købet, er udelukket af garantien. Vi frasiger os ligeledes ethvert ansvar for skader, som skyldes anvendelse af ikke-originalt tilbehør og forbrugsmaterialer (f.eks. bagskiver). Krav fra kundenside kan udelukkende accepteres, hvis maskinen/ værktøjet sendes tilbage til leverandoren erler et serviceværksted, der er autoriseret af Festool. Opbevar betjeningsvejledningen, sikkerhedsanvisningerne, reservationslisten og bonen. Derudover gælder fabrikantens aktuelle garantibetingelser.

Bemærkning

På grund af konstant forsknings- og udviklingsarbejde forbeholds retten til at gennemføre ændringer af de tekniske oplyninger.

Kemikalieloven REACH tradte i kraft i 2007 og er gældende i—hele Europa. Som "downstreambruger" af kemikalier, dvs. producent afprodukter, tager vi vores informationspligt over for kunderne alvorlicht. På følgende hjemmeside finder du altid aktuelle informationer om de stoffer fra kandidatlisten, som voresprodukter kan indeholde:

www.festool.com/reach

2 Sikkerhetshenvisninger

• Bruk kun originalt Festool-tilbehør.

sonell med egnet verneutstyr. lgangsetting må不同程度 det komplette filtersystemet er installert.

För en utförer arbeitspunktene nedenfor, mä det passes på at stov ikke unødigvirvles opp.

Brennbare væsker må ikke suges opp!
Hvis skum eller væske trenger ut, skarbeidet straks stanses og smussbehoderen tømmes.

För en prover Å suge opp væsker, skal som grunnregel filterposen tas ut. Det anbefales Å bruke et saerskilt våtfilter.

Når maksimalt fyllenivå er nàdd, vil nivåmåleren (2.12) automatisk bryte sugeprosessen.
