BRUGSANVISNING CTL 36 E LE FESTOOL

Original brugsanvisning Åndedrætsværn påbudt!

Sikkerhedsanvisninger ............... 65

Vedligeholdelse og pleje............. 68

Symboler Advarsel om generel fare Advarsel om elektrisk stød Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Tekniske data Støvsugere Optagen effekt Tilslutningsværdi til maskinens stikdåse maks. Maks. luftmængde, turbine Undertryk maks., turbine Filteroverflade Støvsugerslange Netledningens længde Lydtryksniveau iht. EN 60704-2-1 Kapslingsklasse Beholderstørrelse

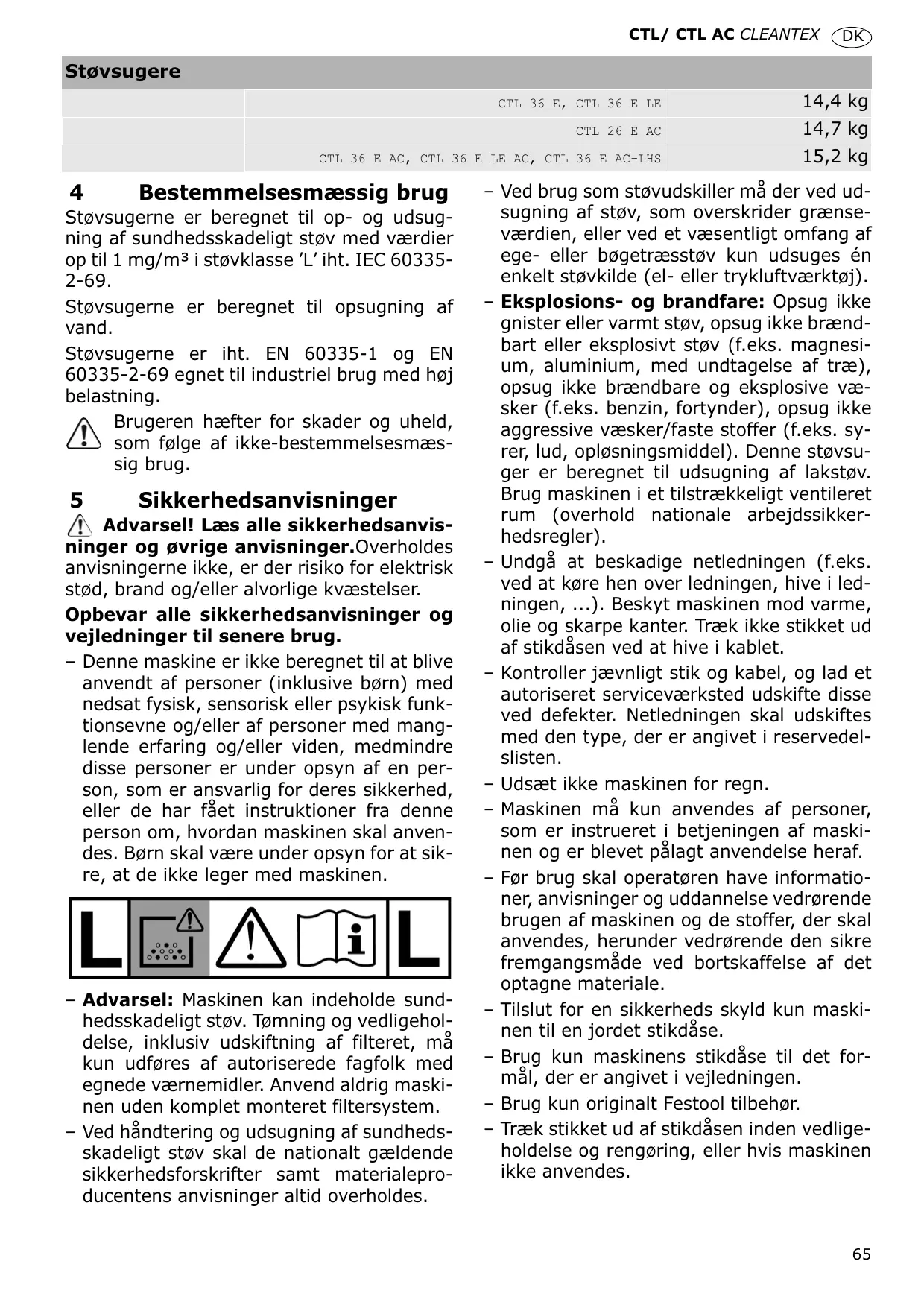

Bestemmelsesmæssig brug Støvsugerne er beregnet til op- og udsugning af sundhedsskadeligt støv med værdier op til 1 mg/m³ i støvklasse ’L’ iht. IEC 603352-69. Støvsugerne er beregnet til opsugning af vand. Støvsugerne er iht. EN 60335-1 og EN 60335-2-69 egnet til industriel brug med høj belastning. Brugeren hæfter for skader og uheld, som følge af ikke-bestemmelsesmæssig brug.

Sikkerhedsanvisninger Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger.Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug. – Denne maskine er ikke beregnet til at blive anvendt af personer (inklusive børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne og/eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har fået instruktioner fra denne person om, hvordan maskinen skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. – Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Tømning og vedligeholdelse, inklusiv udskiftning af filteret, må kun udføres af autoriserede fagfolk med egnede værnemidler. Anvend aldrig maskinen uden komplet monteret filtersystem. – Ved håndtering og udsugning af sundhedsskadeligt støv skal de nationalt gældende sikkerhedsforskrifter samt materialeproducentens anvisninger altid overholdes. – Ved brug som støvudskiller må der ved udsugning af støv, som overskrider grænseværdien, eller ved et væsentligt omfang af ege- eller bøgetræsstøv kun udsuges én enkelt støvkilde (el- eller trykluftværktøj). – Eksplosions- og brandfare: Opsug ikke gnister eller varmt støv, opsug ikke brændbart eller eksplosivt støv (f.eks. magnesium, aluminium, med undtagelse af træ), opsug ikke brændbare og eksplosive væsker (f.eks. benzin, fortynder), opsug ikke aggressive væsker/faste stoffer (f.eks. syrer, lud, opløsningsmiddel). Denne støvsuger er beregnet til udsugning af lakstøv. Brug maskinen i et tilstrækkeligt ventileret rum (overhold nationale arbejdssikkerhedsregler). – Undgå at beskadige netledningen (f.eks. ved at køre hen over ledningen, hive i ledningen, ...). Beskyt maskinen mod varme, olie og skarpe kanter. Træk ikke stikket ud af stikdåsen ved at hive i kablet. – Kontroller jævnligt stik og kabel, og lad et autoriseret serviceværksted udskifte disse ved defekter. Netledningen skal udskiftes med den type, der er angivet i reservedelslisten. – Udsæt ikke maskinen for regn. – Maskinen må kun anvendes af personer, som er instrueret i betjeningen af maskinen og er blevet pålagt anvendelse heraf. – Før brug skal operatøren have informationer, anvisninger og uddannelse vedrørende brugen af maskinen og de stoffer, der skal anvendes, herunder vedrørende den sikre fremgangsmåde ved bortskaffelse af det optagne materiale. – Tilslut for en sikkerheds skyld kun maskinen til en jordet stikdåse. – Brug kun maskinens stikdåse til det formål, der er angivet i vejledningen. – Brug kun originalt Festool tilbehør. – Træk stikket ud af stikdåsen inden vedligeholdelse og rengøring, eller hvis maskinen ikke anvendes.

– Løft eller transporter aldrig maskinen i håndgrebet ved hjælp af krankroge eller løftegrej.

Ibrugtagning ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke X Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet. X I Nordamerika må der kun bruges Festoolmaskiner med spændingsangivelsen 120 V/60 Hz. Kontaktstilling "Auto" Maskinens stikdåse [1-3] er strømførende, støvsugeren starter, når det tilsluttede værktøj tændes.

Tilslutning af el-værktøj ADVARSEL Fare for kvæstelser X Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data). X El-værktøjet skal være slukket, når stikket sættes i eller trækkes ud.

Første ibrugtagning X Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af. X Fjern tilbehørsdelene fra støvbeholderen [2-3] og emballagen! X Ilæg en filterpose eller en affaldssæk i støvbeholderen (se kapitel 7.6 og 7.7). X Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2]. X Monter kabelrullen på bagsiden af støvsugeren (se ill. [3]). X Sæt støvsugerslangen på maskinen. Til-/frakobling X Stik netstikket i en beskyttelsesjordet stikdåse. Tilslut el-værktøjet til stikdåsen [1-3]. Hvis der er indbygget et stikdåsemodul (standard på CTL 26 E SD), kan støvsugeren bruges på følgende måde: – CTL 26 E SD E/A: Stikdåsemodul med startautomatik til brug af to el-værktøjer: f.eks. 2 slibemaskiner, 1 stiksav + 1 slibemaskine – CTL 26 E SD: Stikdåsemodul med permanent strømtilførsel til brug som forlængerkabel: f.eks. batterilader, lampe osv. L Den samlede optagne effekt må ikke overskride den påtrykte værdi uanset stikdåsens type. ADVARSEL ADVARSEL Fare for kvæstelser ved utilsigtet start af værktøj X Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN". Fare for kvæstelser X Trykluftværktøjet skal være slukket, når stikket sættes i eller trækkes ud. Afbryderen [1-8] er en start-stop-kontakt. Kontaktstilling "0" Maskinens stikdåse [1-3] er spændingsløs, støvsugeren er slukket. Kontaktstilling "MAN" Maskinens stikdåse [1-3] er strømførende, støvsugeren starter.

Tilslutning af trykluftværktøj Ved montering af trykluftmodulet [1-2] (496141; ved CTL 36 E LE, CTL 36 E LE AC inkluderet i leveringsomfang) fungerer støvsugerens startautomatik også sammen med trykluftværktøjer. Desuden anbefaler vi at montere serviceenheden VE (495886). Serviceenheden filtrerer og smører trykluften og gør det muligt at regulere lufttrykket. Til tilslutning af Festool trykluftværktøj med IAS-system fås der et IAS-tilslutningsstykke (454757). Værktøjets arbejdstryk skal være 6 bar for at sikre, at startautomatikken fungerer korrekt.

CTL/ CTL AC CLEANTEX

Regulering af sugeeffekten Sugeeffekten kan reguleres med sugekraftreguleringen[1-9]. Det muliggør en præcis tilpasning til det forskellige materiale, som skal suges op. Aktivering af bremsen Ved lægge den sorte bremsearm ned [1-13] undgås det, at støvsugeren ruller væk. Løft til det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm [1-12]. Temperatursikring Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden der nås en kritisk temperatur. X Sluk støvsugeren, og lad den afkøle i ca. 5 minutter. L Opsøg et Festool serviceværksted, hvis støvsugeren derefter ikke kan tændes igen.

Udskiftning af filterpose Fjernelse af filterpose [4] X Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af. X Fjern filterposen. X Bortskaf den brugte filterpose i overensstemmelse med gældende lovbestemmelser. X Rengør støvbeholderen [2-3]. Isætning af filterpose [5] X Læg en ny filterpose (FIS-CT 26/36) i (ill. [5]). Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket. X Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2]. L Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

Udskiftning af affaldssæk Fjernelse af affaldssæk [6] X Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af. X Luk affaldssækken. X Fjern affaldssækken. X Bortskaf den brugte affaldssæk i overensstemmelse med gældende lovbestemmelser. X Rengør støvbeholderen [2-3].

Isætning af affaldssæk [7] X Læg en ny affaldssæk (ENS-CT26/36) i beholderens indsugningsstuds, og fastgør den. Vigtigt: Åbningerne i siden af affaldssækken skal ligge inden for støvbeholderen. Sørg for, at låseriglen går i indgreb. X Læg affaldssækken over kanten af beholderen. Sørg for, at kontakterne [10-2] er blotlagte. X Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

Håndtering Slangeopbevaring: Efter arbejdet kan støvsugerslangen føres gennem åbningen [8-3], og lægges på opbevaringspladsen. Netledningen kan ligeledes føres gennem åbningen [8-2] og lægges på opbevaringspladsen. Fastgørelse af Systainer "SysDoc": Ved hjælp af de to skydere [8-1] kan der fastgøres en Systainer på topdækslet. AUTOClean - Rens fladfiltret (kun varianter med AutoClean) For at sikre en ensartet høj sugekapacitet ved fint støv kan du på drejeknappen [1-7] indstille frekvensen for den automatiske rengøring trinløst. Anvend kun den automatiske rengøring sammen med en affaldssæk (skal opfylde støvklasse ’L’). Sæt drejeknappen [1-7] på position 0 ved vådstøvsugning og arbejde med filterposen. X Indstil ved høj støvpåvirkning den automatiske rengøring [1-7] til maksimal værdi. Manuel rengøring Ved faldende sugekapacitet kan rengøringen startes manuelt ved at dreje maskinkontakten [1-8] hen på symbolet AC på den ene af maskinkontaktens to sider. Ved meget kraftig tilsmudsning af fladfiltret anbefaler vi en fuldstændig rengøring: X Sæt sugekraftreguleringen [1-9] til maksimal sugekapacitet. X Luk dyse- eller sugeslangeåbningen med håndfladen i 10 sekunder.

Drej maskinkontakten [1-8] hen på symbolet AC. L Ved anvendelse af lukkespjældet CT-VS (Best.-nr.: 497926) kan den fuldstændige rengøring gennemføres uden at afmontere det tilsluttede elværktøj. Ved intensiv brug med meget klæbende støv er det under visse omstændigheder nødvendigt at rengøre fladfiltret mekanisk (f.eks. ved udsugning). Brug åndedrætsværn! Særlige forhold CTL 36 E AC- LHS For at anvende støvsugeren sammen med PLANEX: X Anvend den medfølgende knækfri støvsugerslange D 36 mm x 3,5 m-AS. X Anvend den medfølgende specialsugemuffe til at tilslutte PLANEX. X Sæt det medfølgende lukkespjæld CT-VS mellem indsugningsåbningen [1-1] og støvsugerslangen. X Monter værktøjsholderen ifølge den medfølgende monteringsvejledning. X Anvend kun affaldssækken til udsugningsopgaver med PLANEX for at opnå en støvfri bortskaffelse. Udsugning af tørre stoffer FORSIGTIG Sundhedsskadeligt støv Beskadigelse af luftvejene X Anvend ved udsugning af sundhedsskadelige stoffer en filterpose eller en affaldssæk! Vær opmærksom på følgende ved udsugning af støv fra el-værktøj: Hvis afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftningsrate L i rummet. For at overholde de krævede grænseværdier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen VR x luftudskiftningsrate LW). Overhold også de regionale bestemmelser. Bemærk: Et fugtigt fladfilter tilstoppes hurtigere, hvis der udsuges tørre stoffer. Af denne grund bør fladfiltret tørres før opsugning af støv eller udskiftes med et tørt.

Opsugning af væske Fjern filterposen eller affaldssækken før opsugning af væske (se kapitel 7.6). Det anbefales at benytte et specielt vådfilter. Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk. FORSIGTIG Udstrømmende skum og væske X Sluk straks for maskinen, og tøm støvbeholderen. Antistatic-systemet Under udsugningen opstår der statisk elektricitet på grund af gnidning i støvsugerslangen. Brugeren mærker dette i form af elektrisk stød. Støvsugeren er som standard udstyret med et antistatic-system, som afleder den statiske elektricitet. Det kræver dog, at den vedlagte antistatiske støvsugerslange benyttes. Efter arbejdet X Kun varianter med AutoClean: Rengør fladfiltret automatisk eller manuelt (se kapitel 8.2). X Sluk støvsugeren, og træk stikket ud. X Oprul netledningen. X Tøm støvbeholderen. X Stil støvsugeren i et tørt rum, beskyttet mod ubeføjet brug.

Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød X Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder! X Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen. Overhold følgende anvisninger: – Mindst en gang om året skal producenten eller en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til

CTL/ CTL AC CLEANTEX

beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion. – Ved udførelse af vedligeholdelses- og reparationsarbejde skal alle tilsmudsede genstande, som ikke kan rengøres tilfredsstillende, bortskaffes. Sådanne genstande skal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for bortskaffelse af sådant affald. Udskiftning af fladfilter Bemærk Beskadigelse af motoren X Foretag aldrig udsugning uden monteret fladfilter, da dette kan beskadige motoren.

Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af. Drej maskinens overdel, så fladfiltret vender opad (figur[9]). Omstil armen [9-1], og tag holderen [9-2] af. Fjern det brugte fladfilter [9-3], og erstat det med et nyt. Bortskaf det brugte fladfilter i overensstemmelse med gældende lovbestemmelser. Indsæt holderen [9-2], og omstil armen [9-1], indtil den går i indgreb. Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

Tømning af støvbeholder Støvbeholderen [2-3] kan tømmes, når overdelen er taget af. X Rengør jævnligt niveausensorerne [10-1] med en blød klud efter opsugning af væske, og undersøg dem for beskadigelser.

Tilbehør Anvend udelukkende det originale Festooltilbehør og Festool-forbrugsmateriale, som er beregnet til maskinen, da disse systemkomponenter er tilpasset optimalt til hinanden. Ved anvendelse af tilbehør og forbrugsmateriale af andre mærker skal man regne med en forringelse af arbejdsresultaterne og en begrænsning af garantien. Alt efter anvendelse kan maskinen opslides hurtigere el-

ler brugeren belastes mere end nødvendigt. Pas derfor på dig selv, maskinen og garantien ved udelukkende at anvende originalt Festool-tilbehør og Festool-forbrugsmateriale! Bestillingsnumrene for tilbehør og filter kan du finde i dit Festool-katalog eller på internettet under "www.festool.com". Moduler Til udvidelse af støvsugeren findes der i tilbehørsprogrammet følgende moduler, som kan monteres i modulslotten [1-2] af et autoriseret kundeserviceværksted: – Trykluftmodul – Stikdåsemodul med permanent strømtilførsel – Stikdåsemodul med startautomatik (ikke til GB 110 V-varianten) – Modul til energi-/udsugningssignal (EAA) til brug af startautomatikken på EAA. Yderligere informationer om modulerne fås på internettet under "www.festool.com".

Bortskaffelse Smid ikke maskinen i husholdningsaffaldet! Maskiner, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler.

Garanti I henhold til de respektive landes lovmæssige bestemmelser yder vi garanti for materiale- eller produktionsfejl, dog mindst på en periode af 12 måneder. I EU-medlemsstaterne udgør garantiperioden 24 måneder (faktura eller følgeseddel gælder som dokumentation). Garantien dækker ikke fejl, der måtte opstå som følge af naturligt slid, overbelastning, ukorrekt håndtering eller fejl, der forårsages af brugeren eller anden anvendelse, der er i modstrid med brugsanvisningen eller fejl, der var kendt ved købet. Garantien dækker heller ikke fejl, der skyldes anvendelse af ikke-originalt tilbehør og forbrugsmateriale (f.eks. bagskiver). Reklamationer kan kun anerkendes, hvis maskinen sendes i samlet stand til leverandøren eller til et autoriseret Festool-serviceværksted. Opbevar brugsanvisningen, sikkerhedsanvisninger, reservedelslisten og kvitteringen på et sikkert sted. Desuden gælder de til enhver tid gældende garantibetingelser fra producenten.

Bemærk Som følge af vores kontinuerlige forskningsog udviklingsarbejde forbeholder vi os ret til ændringer af de heri anførte tekniske specifikationer.

År for CE-mærkning: CTL 26 E, CTL 36 E,

2006/42/EF, 2004/108/EF, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Dr. Johannes Steimel Chef for forskning, udvikling og teknisk dokumentation REACh til Festool produkter, tilbehør og forbrugsmateriale: Kemikalieloven REACH trådte i kraft i 2007 og er gældende i hele Europa. Som "downstream-bruger" af kemikalier, dvs. producent af produkter, tager vi vores informationspligt over for kunderne alvorligt. På følgende hjemmeside finder du altid aktuelle informationer om de stoffer fra kandidatlisten, som vores produkter kan indeholde: www.festool.com/reach
