BRUGSANVISNING CTM 36L M Class FESTOOL

5 Säkerhetsanvisningar

Ställ strömvredet [1-11] på symbolen AC.

De angivne illustrationer findes i tillægget til brugsanvisningen.

1 S y m b o

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Brug åndedrætsværn!

Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Bortskaffes ikke sammen med kommunalt affald.

2 M a s k i n

[1-1] Lukkeprop

[1-2] Sugeåbning

[1-3] Modulslot (trykluftmodul ved CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Stikdåse

[1-5] Slangeopbevaring

[1-6] Håndgreb

[1-7] SysDoc

[1-8] Automatisk rengøring (kun varianter med AutoClean)

[1-9] Indstilling af slangediameter

[1-10] Sugekraftregulering

[1-11] Kontakt

[1-12] Lukkeklemme

[1-13] Støvbeholder

[1-15] Bremse

3 T e k n i s k e d a t a

Støvsugere

Optagen effekt 350 - 1200 W
Tilslutningsværdi til maskinens stikdåse maks.	EU	2400 W
	CH, DK	1100 W
	GB 240 V/110 V	1800 W/500 W
Maks. luftmængde, turbine 234 m3/h (3900 l/min)
Undertryk maks., turbine 24000 Pa
Filteroverflade 6318 cm2
Støvsugerslange D 27 mm x 3,5 m-AS
Netledningens længde 7,5 m
Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB
Kapslingsklasse IP X4
Beholderstørrelse	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Mål L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Vægt	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg
CTM 48 E, CTM 48 E LE		18,8 kg
CTM 48 E AC, CTM 48 E LE AC		19,6 kg

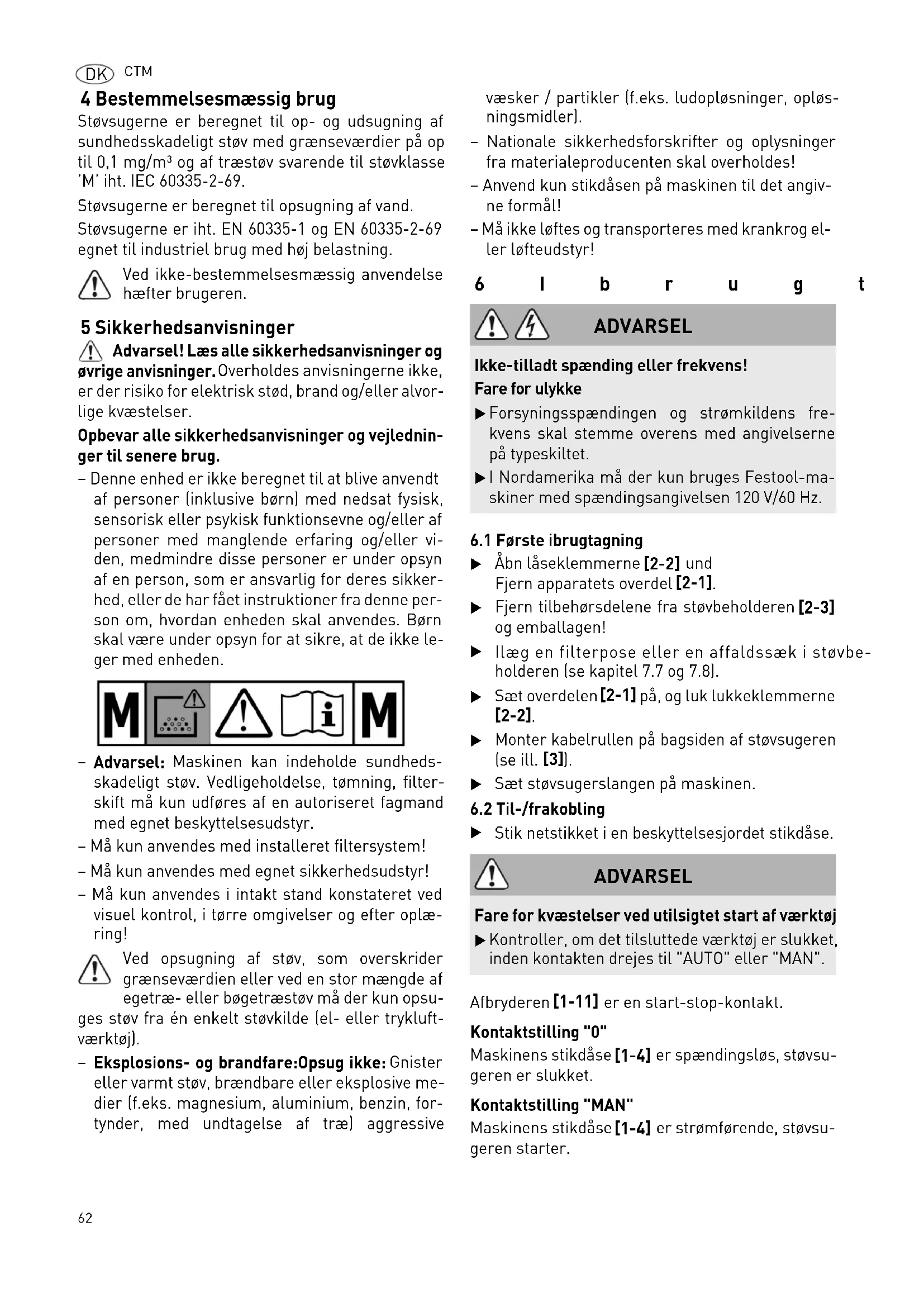

4 Bestemmelsesmæssig brug

Støvsugerne er beregnet til op- og udsugning af sundhedsskadeligt støv med grænseværdier på op til 0,1 mg/m³ og af træstøv svarende til støvklasse 'M' iht. IEC 60335-2-69.

Støvsugerne er beregnet til opsugning af vand.

Støvsugerne er iht. EN 60335-1 og EN 60335-2-69 egnet til industriel brug med høj belastning.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

5 Sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

- Denne enhed er ikke beregnet til at blive anvendt af personer (inklusive børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne og/eller af personer med manglende erfaring og/eller vi-den, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikker-hed, eller de har fået instruktioner fra denne per-son om, hvordan enheden skal anvendes. Børn skal være under opsyn for at sikre, at de ikke le-ger med enheden.

• Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tømning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelsesudstyr.
• Må kun anvendes med installeret filtersystem!
• Må kun anvendes med egnet sikkerhedsudstyr!
• Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring!

Ved opsugning af støv, som overskrider grænseværdien eller ved en stor mængde af egetræ- eller bøgetræstøv må der kun opsuges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

- Eksplosions- og brandfare:Opsug ikke: Gnister eller varmt støv, brændbare eller eksplosive medier (f.eks. magnesium, aluminium, benzin, fortynder, med undtagelse af træ) aggressive

væsker / partikler (f.eks. ludopløsninger, opløsningsmidler).

• Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal overholdes!
• Anvend kun stikdåsen på maskinen til det angivne formål!
• Må ikke løftes og transporteres med krankrog eller løfteudstyr!

6 l b r u g t

ADVARSEL

Ikke-tilladt spænding eller frekvens!

Fare for ulykke

▶ Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.
▶ I Nordamerika må der kun bruges Festool-maskiner med spændingsangivelsen 120 V/60 Hz.

6.1 Første ibrugtagning

• Åbn läseklemmerne [2-2] und Fjern apparatets overdel [2-1].
  Fjern tilbehørsdelene fra støvbeholderen [2-3] og emballagen!
• Ilæg en filterpose eller en affaldssæk i støvbeholderen (se kapitel 7.7 og 7.8).
  ▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].
  ▶ Monter kabelrullen på bagsiden af støvsugeren (se ill. [3]).
  ▶ Sæt støvsugerslangen på maskinen.

6.2 Til-/frakobling

Fare for kvæstelser ved utilsigtet start af værktøj

▶ Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen [1-11] er en start-stop-kontakt.

Kontaktstilling "0"

Maskinens stikdåse [1-4] er spændingsløs, støvsugeren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse [1-4] er strømførende, støvsugeren starter, när det tilsluttede værktøj tændes.

7 Indstillinger

7.1 Indstilling af slangediameter

▶ Sæt slangediameterindstillingen [1-9] på den tilsluttede slangediameter.
① Dette sikrer, at lufthastigheden i udsugningsslangen måles korrekt (se kapitel 7.9).

7.2 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader

▶ Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).
▶ Sluk elværktøjet.

▶ Slut elværktøjet til maskinens stikdåse[1-4].

7.3 Tilslutning af trykluftværktøj

ADVARSEL

Risiko for personskader

▶ Sluk trykluftværktøj.

Automatisk tilkobling ved trykluftværktøj (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør)

med trykluftmodul på modulstikplads [1-3]

Anbefaling:

• Montering af serviceenhed VE (495886): Filtreret og oliesmurt trykluft
• Anvendelse af IAS-system med IAS-tilslutningsstykke (454757) til Festool trykluftværktøj

Forudsætning: driftstryk for værktøjet 6 bar!

7.4 Regulering af sugeeffekten

7.5 Aktivering af bremsen

Ved lægge den sorte bremsearm ned [1-15] undgås det, at støvsugeren ruller væk. Løft til det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm [1-14].

7.6 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.

Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.
① Tænding ikke muligt: Kontakt Festool kunde-serviceværksted.

7.7 Udskiftning af filterpose (SC FIS-CT 26/36/48)

Fjernelse af filterpose [4]

• Åbn läseklemmerne [2-2] und Fjern apparatets overdel [2-1].
  ▶ Fjern filterposen.
  Bortskaf den brugte filterpose i overensstemmelse med gældende lovbestemmelser.
  ▶ Rengør støvbeholderen [2-3].

Isætning af filterpose [5]

▶ Læg en ny filterpose (SC FIS-CT 26/36/48) i (ill. [5]). Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket.
▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].
i Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

7.8 Udskiftning af affaldssæk

Fjernelse af affaldssæk [6]

Luk udsugningsåbningen [1-2] med lukkepropen [1-1].
- Åbn läseklemmerne [2-2] und Fjern apparatets overdel [2-1].
▶ Luk affaldssækken.
▶ Fjern affaldssækken.
Bortskaf den brugte affaldssæk i overensstemmelse med gældende lovbestemmelser.
▶ Rengør støvbeholderen [2-3].

Isætning af affaldssæk [7]

Læg en ny affaldssæk (ENS-CT26/36/48) i beholderens indsugningsstuds, og fastgør den.
Vigtigt: Åbningerne i siden af affaldssækken skal ligge inden for støvbeholderen. Sørg for, at låseriglen går i indgreb.
▶ Læg affaldssækken over kanten af beholderen.
Sørg for, at kontakterne[10-2] er blotlagte.
▶Sæt overdelen [2-1] på, og luk lukkeklem-erne [2-2].

7.9 Volumenstrømovervågning

Hvis lufthastigheden i støvsugerslangen falder til under 20 m/s, lyder der af sikkerhedsmæssige årsager et akustisk advarselssignal.

Mulige årsager Afhjælpning
Sugekraftregulering [1-10] indstillet til for lav værdi.	Indstil sugekraftreguleringen til en højere værdi (se kapitel 7.4).
Drejeknap [1-9] ikke indstillet på den tilsluttede slangediameter.	Indstil den korrekte slangediameter (se kapitel 7.1).
Støvsugerslange tilstoppet eller knækket. Fjern til stopningen eller knækket.
Filterpose fuld. Isæt en ny filterpose (se kapitel 7.7).
Fladfilter tilsmudset. Udskift fladfiltret (se kapitel 9.1).
Fejl i overvågningselektronikken. Få fejlen afhjulpet af et Festool serviceværksted.
Vådsugning. Funktionssikkerheden er intakt, ingen handling kræ-vet.

8 A r b e j

8.1 Håndtering

Slangeopbevaring: Efter arbejdet kan støvsugerslangen føres gennem åbningen [8-3], og lægges på opbevaringspladsen. Netledningen kan ligeledes føres gennem åbningen [8-2] og lægges på opbevaringspladsen.

Fastgørelse af Systainer "SysDoc": Ved hjælp af de to skydere [8-1] kan der fastgøres en Systainer på topdækslet.

For at sikre en ensartet høj sugekapacitet ved fint støv kan du på drejeknappen [1-8] indstille frekvensen for den automatiske rengøring trinløst. Anvend kun den automatiske rengøring sammen med en affaldssæk (skal opfylde støvklasse 'M').

Sæt drejeknappen [1-8] på position 0 ved vådstøvsugning og arbejde med filterposen.

Indstil ved høj støvpåvirkning den automatiske rengøring [1-8] til maksimal værdi.

Manuel rengøring

Drej kontakten på maskinen [1-11] hen på symbolet AC.

Ved meget kraftig tilsmudsning af fladfiltret anbefaler vi en fuldstændig rengøring:

Luk dyse- eller sugeslangeåbningen med håndfladen i 2 sekunder.
▶ Drej maskinkontakten [1-11] hen på symbolet AC.
① Ved anvendelse af lukkespjældet CT-VS (Best.-nr.: 497926) kan den fuldstændige rengøring gennemføres uden at afmontere det tilsluttede elværktøj.

d/ed intensiv brug med meget klæbende støv er det under visse omstændigheder nødvendigt at rengøre fladfiltret mekanisk (f.eks. ved udsugning). Brug åndedrætsværn!

8.3 Særlige forhold CTM 36 E AC- LHS

Anvend en knækfast støvsugerslange D 36 mm x 3,5 m-AS.
▶ Anvend en speciel sugemuffe til tilslutning af PLANEX.
Anvend lukkespjæld CT-VS mellem sugeåbning [1-2] og støvsugerslange.
▶ Monter værktøjsholder.
▶ Må kun anvendes med affaldssæt!

8.4 Udsugning af tørre stoffer

FORSIGTIG

Sundhedsskadeligt støv

Beskadigelse af luftvejene

▶ Anvend ved udsugning af sundhedsskadelige stoffer en filterpose eller en affaldssæk!
▶ Brug kun maskinen, hvis volumenstrømovervågningen fungerer.

Vær opmærksom på følgende ved udsugning af støv fra el-værktøj:

Hvis afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftningsrate L i rummet. For at overholde de krævede grænseværdier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen V_R x luftudskiftningsrate L_W ). Overhold også de regionale bestemmelser.

Bemærk: Et fugtigt fladfilter tilstoppes hurtigere, hvis der udsuges tørre stoffer. Af denne grund bør fladfiltret tørres før opsugning af støv eller udskiftes med et tørt.

8.5 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken!

Anbefaling: Anvend specielt vådfilter (NF-CT).

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Lad fladfiltret tørre efter brug som vådsuger!

FORSIGTIG

Under udsugningen opstår der statisk elektricitet på grund af gnidning i støvsugerslangen. Brugeren mærker dette i form af elektrisk stød. Støvsugerener som standard udstyret med et antistatic-system, som afleder den statiske elektricitet. Det kræver dog, at den vedlagte antistatiske støvsugerslange benyttes.

8.7 Efter arbejdet

▶ Kun varianter med AutoClean: Rengør fladfiltret automatisk eller manuelt (se kapitel 8.2).
▶ Sluk støvsugeren, og træk stikket ud.
▶ Vikl netledningen op.
▶ Tøm støvbeholderen.
Luk udsugningsåbningen [1-2] med lukkepropen [1-1].

ADVARSEL

Sundhedsskadeligt støv

Beskadigelse af luftvejene

▶ Støvsug og aftør støvsugeren sammen med alt tilbehør (indvendig og udvendig), inden den fjernes fra det tilsmudsede område.
▶ Dele, som ikke kan rengøres fuldstændigt, skal transporteres i en lufttæt plastiksæk.
▶ Brug åndedrætsværn!

Opbevar kun denne maskine indendørs.

▶Stil støvsugeren i et tørt rum, beskyttet od uautoriseret brug.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!
▶ Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på:

www.festool.com/Service

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes

fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.

Overhold følgende anvisninger:

• Mindst en gang om året skal producenten eller en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion.
• Hvis noget ikke kan rengøres, skal det bortskaffes. Anvend til det formål en uigennemtrængelig pose. Overhold gældende bortskaffelsesbetingelser!
• I forbindelse med vedligeholdelse udført af brugeren skal maskinen skilles ad, rengøres og vedligeholdes, for så vidt dette er muligt, uden at dette medfører fare for vedligeholdelsespersonalet eller andre personer. Egnede forholdsregler omfatter desinficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor maskinen skal adskilles, rengøring af vedligeholdelsesområdet og egnede personlige værnemidler.

9.1 Udskiftning af fladfilter

Bemærk

Beskadigelse af motoren

▶ Foretag aldrig udsugning uden monteret fladfilter, da dette kan beskadige motoren.
- Åbn läseklemmerne [2-2] und Fjern apparatets overdel [2-1].

▶ Drej maskinens overdel, så fladfiltret vender opad (figur [9]).
▶ Omstil armen [9-3], og tag holderen [9-2] af.
Fjern det brugte fladfilter [9-1], og erstat det med et nyt.
Bortskaf det brugte fladfilter i overensstemmels e med gældende lovbestemmelser.
Indsæt holderen [9-2], og omstil armen [9-3], indtil den går i indgreb.
▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

9.2 Tømning af støvbeholder

Støvbeholderen [2-3] kan tømmes, när overdelen er taget af.

▶ Rengør jævnligt niveausensorerne [10-1] med en blød klud efter opsugning af væske, og undersøg dem for beskadigelser.

10 Tilbehør

Bestillingsnumrene for tilbehør og filter kan du finde i dit Festool-katalog eller på internettet under "www.festool.com".

10.1 Moduler

Til udvidelse af støvsugeren findes der i tilbehørsprogrammet følgende moduler, som kan monteres i modulslotten [1-3] af et autoriseret kundeserviceværksted:

• Trykluftmodul
• Stikdåsemodul med permanent strømtilførsel
• Stikdåsemodul med startautomatik (ikke til GB 110 V-varianten)
• Modul til energi-/udsugningssignal (EAA) til brug af startautomatikken på EAA.

Yderligere informationer om modulerne fås på in-ternettet under "www.festool.com".

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU:l henhold til Rådets direktiv 2002/96/EF skal brugt el-værktøj indsamles særskilt og sendes til miljøvenlig genvinding.

Chef for forskning, udvikling og teknisk dokumentation

19.12.2012

Informationer om REACH:

www.festool.com/reach

Originalbruksanvisning

Ved ikke-forskriftsmessig bruk bærer bru- keren ansvaret.

5 Sikkerhetsregler

med trykkluftmodul på modulkontakt[1-3]

Anbefaling:

Pass på følgende: Et hovedfilter som er fuktig, tettes raskere när det suges tørre stoffer. Derfor bør hovedfilteret tørkes för støvsuging, eller byttes med et tört.

8.5 Suging av våte stoffer/væsker

▶ Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

Ta hensyn til følgende merknader:

Vi erklærer under eget ansvar at dette produktet er i samsvar med følgende rådsdirektiver og normer: 2006/42/EF, 2004/108/EF, 2011/65/EU (fra 01.01.2013), EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
