MODE D'EMPLOI CTM 36L M Class FESTOOL

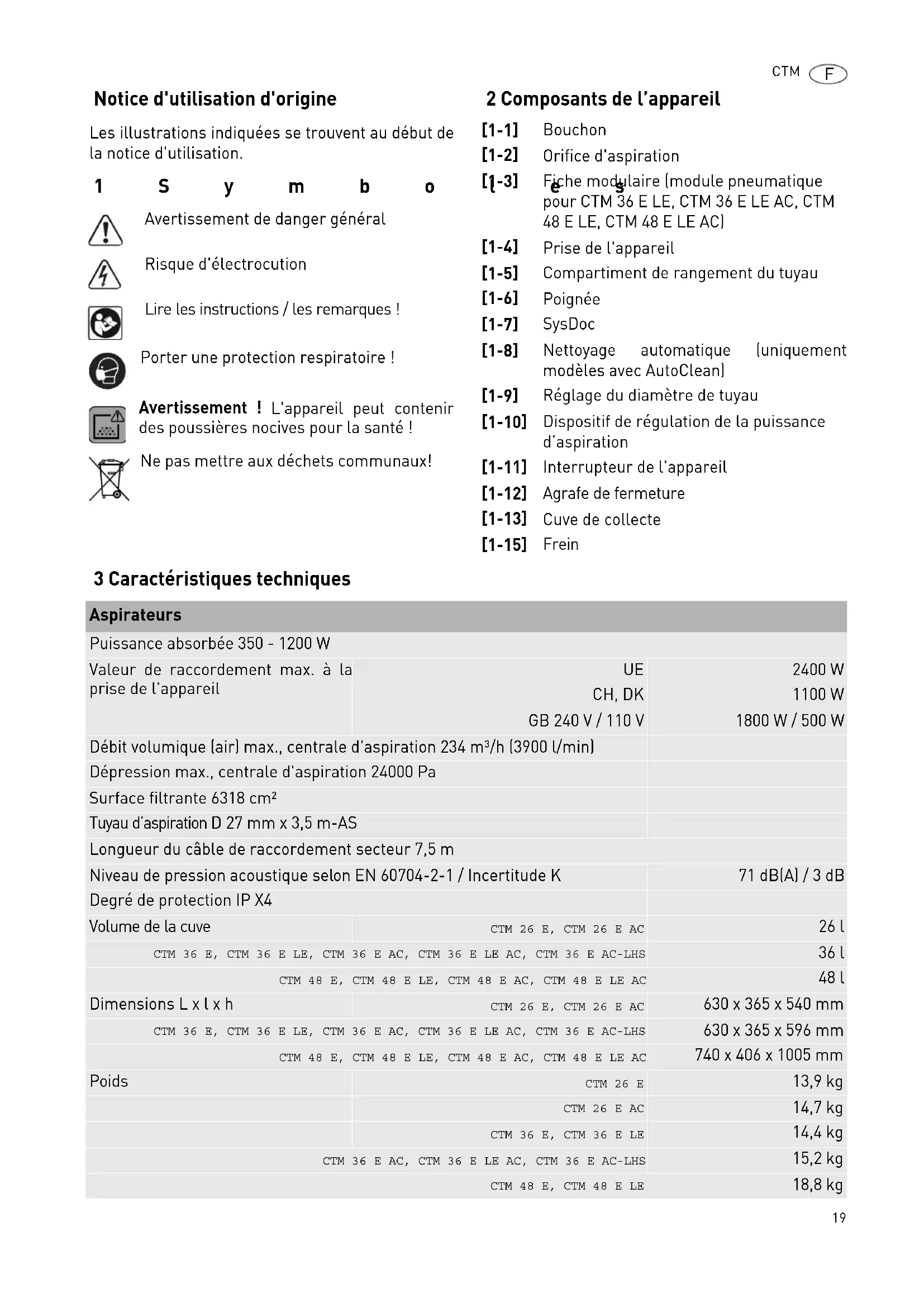

Notice d'utilisation d'origine Les illustrations indiquées se trouvent au début de la notice d'utilisation. 1Symboles 2 Composants de l’appareil 3 Caractéristiques techniques Avertissement de danger général Risque d'électrocution Lire les instructions / les remarques ! Porter une protection respiratoire ! Avertissement ! L'appareil peut contenir des poussières nocives pour la santé ! Ne pas mettre aux déchets communaux! [1-1] Bouchon [1-2] Orifice d'aspiration [1-3] Fiche modulaire (module pneumatique pour CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Prise de l'appareil [1-5] Compartiment de rangement du tuyau [1-6] Poignée [1-7] SysDoc [1-8] Nettoyage automatique (uniquement modèles avec AutoClean) [1-9] Réglage du diamètre de tuyau [1-10] Dispositif de régulation de la puissance d’aspiration [1-11] Interrupteur de l'appareil [1-12] Agrafe de fermeture [1-13] Cuve de collecte [1-15] Frein Aspirateurs Puissance absorbée 350 - 1200 W Valeur de raccordement max. à la prise de l'appareil

CH, DK GB 240 V / 110 V 2400 W 1100 W 1800 W / 500 W Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration 24000 Pa Surface filtrante 6318 cm² Tuyau d’aspiration D 27 mm x 3,5 m-AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB Degré de protection IP X4 Volume de la cuve

4 Utilisation en conformité avec les instructions Les aspirateurs sont conformes aux prescriptions sur l'aspiration de poussières nocives avec des va- leurs limites de 0,1 mg/m³ et de poussières de bois correspondant à la catégorie de poussières "M", conformément à CEI 60335-2-69. L'aspirateur est conforme aux prescriptions sur l'aspiration d'eau. L'aspirateur est conçu pour résister à des sollicita- tions élevées en utilisation industrielle, conformé- ment aux normes EN 60335-1 et EN 60335-2-69. L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 5 Consignes de sécurité Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Le non-res- pect des consignes d'avertissement et des instruc- tions peut occasionner un choc électrique, un in- cendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et no- tices d'instructions pour une référence future. – Cet appareil n'est pas approprié pour une utilisa- tion par des personnes (y compris enfants) ayant des facultés physiques, sensorielles ou intellec- tuelles limitées ou n'ayant pas l'expérience et/ou les connaissances nécessaires, à moins d'être sous la surveillance d'une personne responsable pour leur sécurité ou d'avoir reçu de cette per- sonne des instructions sur l'utilisation de l'appa- reil. Les enfants devraient rester sous surveillance, afin de garantir qu'ils ne jouent pas avec l'appareil.

l'appareil peut contenir des poussières nocives pour la santé. Seul un per- sonnel spécialisé et portant un équipement de protection approprié est autorisé à effectuer des travaux de maintenance, de vidange et à changer les filtres. – Utiliser l'appareil uniquement avec un système de filtres installé ! – Utiliser l'appareil uniquement avec un équipe- ment de protection approprié ! – Travailler dans un environnement sec après avoir reçu les instructions et uniquement si l'appareil est dans un état intact après un contrôle visuel ! Lors de l'aspiration de poussières dépassant les valeurs limites ou de quantités considé- rables de poussières de chêne ou de hêtre, n'aspirer qu'une seule source de poussières (outil électrique ou outil pneumatique).

Risque d'explosion et d'incendie :Ne pas aspirer : étincelles ou poussières chaudes ; li- quides brûlants ou explosifs (par ex. magnésium, aluminium, essence, diluants, à l'exception du bois) ; liquides / substances solides corrosives (par ex. acides, lessives, solvants). – Respecter les prescriptions de sécurité en vi- gueur dans le pays d'utilisation ainsi que les consignes du fabricant du produit ! – Utiliser la prise de courant sur l'appareil unique- ment dans le but indiqué ! – Ne pas soulever et transporter à l'aide d'un cro- chet de palan ou d'un engin de levage ! 6 Mise en service

6.1 Première mise en service

Ouvrer les agrafes de fermeture [2-2]

retirer la partie supérieure de l'appareil [2-1]

Retirez les accessoires de la cuve de collecte [2-3] et de l'emballage !

Placez un sac filtre ou un sac d'élimination des déchets dans la cuve de collecte (voir chapitres

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Montez l'enrouleur de câble sur la face arrière de l'aspirateur mobile (voir figure [3]

CTM 48 E AC, CTM 48 E LE AC 19,6 kg Aspirateurs AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident

La tension et la fréquence d'alimentation élec- trique doivent être conformes aux indications de la plaque signalétique.

En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.CTM

Raccordez le tuyau d’aspiration à l'appareil.

Brancher la fiche secteur dans une prise de courant dotée d'une terre. L'interrupteur [1-11] sert à allumer et éteindre l'appareil. Position d'interrupteur "0" La prise de l'appareil [1-4] est hors tension ; l'aspi- rateur mobile est désactivé. Position d'interrupteur "MAN" La prise de l'appareil [1-4] est sous tension ; l'as- pirateur mobile démarre. Position d'interrupteur "AUTO" La prise de l'appareil [1-4] est sous tension ; l'as- pirateur mobile démarre lors de la mise en marche de l'outil raccordé. 7Réglages

7.1 Réglage du diamètre du tuyau

Placez le réglage du diamètre du tuyau sur [1-

le diamètre du tuyau raccordé.

Ceci permet de garantir une mesure correcte du débit d'air dans le tuyau d’aspiration (voir

7.2 Raccordement d'un outil électrique

Raccordement de l'outil électrique à la prise de l'appareil [1-4]

7.3 Raccordement d'un outil pneumatique

Dispositif de mise en route automatique d'outils pneumatiques (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC ou accessoires) avec module pneumatique sur fiche modulaire [1-

Recommandation : – Montage de l'unité d'alimentation VE (495886) : air comprimé filtré et huilé – Utilisation d'un système IAS avec pièce de rac- cordement IAS (454757) pour outillage pneuma- tique Festool Condition préalable : tension de service de l'outil 6bars!

7.4 Régulation de la force d'aspiration

sur le bouton tournant [1-10]

7.5 Serrage du frein

Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de frein [1-15]

Pour ce faire, soulever légèrement l'aspirateur mo- bile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclenche. Pour desserrer le frein, pressez le levier [1-14]

Afin de protéger l'appareil de toute surchauffe, la sécurité thermique désactive l'aspirateur mobile avant d'atteindre la température critique.

Mettre l'aspirateur mobile hors tension, le lais- ser refroidir pendant env. 5 minutes, le mettre sous tension.

Échec de la mise sous tension : contacter l'ate- lier du service après-vente Festool.

7.7 Remplacement du sac filtre

(SC FIS-CT 26/36/48) Retrait du sac filtre [4]

Ouvrer les agrafes de fermeture [2-2]

retirer la partie supérieure de l'appareil [2-1]

Éliminez le sac filtre usagé conformément aux prescriptions légales.

Nettoyez la cuve de collecte [2-3]

Insérez un nouveau sac filtre (SC FIS-CT 26/36/

Important : Veillez à ce que le verrou s'enclenche.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Assurez-vous de ne pas coincer le sac filtre entre la partie supérieure et la partie inférieure. AVERTISSEMENT Risques de blessures dus à un démarrage incon- trôlé des outils

Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté. AVERTISSEMENT Risques de blessures

Respecter la valeur de raccordement max. à la prise de l'appareil (voir chapitre Caractéris- tiques techniques).

Mettre l'outil électrique hors tension. AVERTISSEMENT Risques de blessures

Mettre l'outil pneumatique hors tension.22 CTM

7.8 Remplacement du sac d'élimination des

déchets Retrait du sac d'élimination des déchets [6]

Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]

Ouvrer les agrafes de fermeture [2-2]

retirer la partie supérieure de l'appareil [2-1]

Fermez le sac d'élimination des déchets.

Retirez le sac d'élimination des déchets.

Éliminez le sac d'élimination des déchets usagé conformément aux prescriptions légales.

Nettoyez la cuve de collecte [2-3]

Insertion du sac d'élimination des déchets [7]

Placez un nouveau sac d'élimination des dé- chets (ENS-CT26/36/48) dans les orifices du ré- servoir et verrouillez ce dernier. Important : les ouvertures latérales du sac d'élimination des déchets doivent être à l'inté- rieur de la cuve de collecte. Veillez à ce que le verrou s'enclenche.

Placez le sac d'élimination des déchets sur les rebords du réservoir. Veillez à ce que les contacts [10-2] ne soient pas couverts.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

7.9 Surveillance du débit volumétrique

Si le débit d'air dans le tuyau d’aspiration chute sous 20 m/s, un signal d'avertissement acoustique retentit pour des raisons de sécurité. 8 Mode de travail

Rangement du tuyau : après le travail, vous pouvez guider le tuyau d’aspiration à travers l'ouverture [8-3] et le déposer dans le compartiment de range- ment du tuyau. Vous pouvez guider le câble d'ali- mentation à travers l'ouverture [8-2] et le déposer également dans le compartiment de rangement du tuyau. Insert Systainer SysDoc : un Systainer peut être fixé sur la surface de rangement au moyen des deux verrous [8-1]

Clean - Nettoyer le filtre principal (uniquement modèles avec AutoClean) Pour garantir une haute dépression d’aspiration constante pour des poussières fines, il est possible de régler [1-8] en continu la fréquence du net- toyage automatique à l'aide du commutateur. Utili- sez le nettoyage automatique uniquement en com- binaison avec un sac d'élimination des déchets (conformément à la catégorie de poussières ’M’). Pour l'aspiration de liquides ou l'utilisation d'un sac filtre, placer le commutateur [1-8] en position 0.

En cas de poussières importantes, placez le nettoyage automatique [1-8] sur la valeur maxi- male. Causes possibles Elimination Dispositif de régulation de la puissance d’aspira- tion [1-10] réglé sur une valeur trop faible. Régler le dispositif de régulation de la puissance d’aspiration sur une valeur plus grande (voir chapitre 7.4). Commutateur [1-9] non réglé sur le diamètre de tuyau raccordé. Régler le diamètre de tuyau correct (voir chapitre 7.1). Tuyau d’aspiration bouché ou plié. Eliminer le colmatage ou le pli. Sac filtre plein. Insérer un nouveau sac filtre (voir chapitre 7.7). Filtre principal encrassé. Remplacer le filtre principal (voir chapitre 9.1). AUTO Cl ean seulement : nettoyer le filtre principal (voir chapitre 8.2). Dysfonctionnement du système électronique de surveillance. Faire éliminer le défaut par un atelier du service après-vente Festool. Aspiration de liquides. Sécurité de fonctionnement pas entravée, pas de mesure nécessaire.CTM

Nettoyage manuel Tourner l'interrupteur de l'appareil [1-11] sur le symbole

En cas de fort encrassement du filtre principal, nous recommandons un nettoyage complet :

Du plat de la main, fermez l'ouverture des buses ou du tuyau d'aspiration pendant 2 secondes.

Tournez le commutateur [1-11] sur le symbole

En cas d'utilisation de l'obturateur CT-VS (N° de commande : 497926), le nettoyage complet est possible sans démontage de l'outil électrique raccordé. En cas d'utilisation intensive avec des poussières adhérentes, un nettoyage mécanique du filtre prin- cipal (par exemple par aspiration) peut s'avérer né- cessaire. Utilisez lors une protection respiratoire !

8.3 Particularités CTM 36 E AC- LHS

Pour utiliser l'aspirateur en combinaison avec le PLANEX

Utiliser un tuyau d’aspiration anti-écrasement D 36 mm x 3,5 m-AS.

Utiliser le manchon d'aspiration spécial pour raccorder le PLANEX

Placer l'obturateur fourni CT-VS entre l'ouver- ture d'aspiration [1-2] et le tuyau d’aspiration.

Utiliser uniquement avec un sac d'élimination des déchets !

8.4 Aspiration de substances sèches

Respectez le point suivant lors de l'aspiration de poussières générées par des outils électriques en fonctionnement : Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être présent dans le local. Afin de respecter les valeurs limites exigées, le débit volumique recyclé doit être au maximum de 50 % du débit volumique d'air frais (volume du local V

x taux de renouvellement de l'air L

). Respectez en outre les prescriptions ré- gionales. Attention : un filtre principal humide se colmate plus rapidement lorsque des matières sèches sont aspirées. C'est pourquoi le filtre principal devrait être séché ou remplacé par un filtre sec avant l'as- piration de poussières.

8.5 Aspiration de substances mouillées/li-

quides Retirer le sac filtre/sac d'élimination des déchets ! Recommandation : utiliser des filtres pour liquides prévus à cet effet (NF-CT). Lorsque la hauteur de remplissage maximale est atteinte, l'aspiration est interrompue automatique- ment. Après l'aspiration de liquides, laisser sécher le filtre principal !

8.6 Système antistatique

Lors de l'aspiration, il en résulte des charges d'électricité statique par frottement dans le tuyau d’aspiration. Ces charges peuvent se manifester par des chocs électriques désagréables pour l'opé- rateur. Pour dériver ces charges d'électricité sta- tique, l'aspirateur mobile est équipé de série avec un système antistatique. A cet égard, il convient toutefois d'utiliser le tuyau d’aspiration antista- tique fourni.

8.7 Après le travail

Uniquement pour les modèles avec AutoClean : nettoyer le filtre principal automa- tiquement ou manuellement (voir chapitre 8.2).

Mettre l'aspirateur hors tension et débrancher la fiche secteur.

Enrouler le câble de raccordement secteur.

Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]

ATTENTION Poussières nocives pour la santé Lésions des voies respiratoires

Utilisez un sac filtre ou un sac d'élimination des déchets lors de l'aspiration de substances dan- gereuses !

Utilisez l'appareil uniquement avec le système de surveillance du débit volumique activé. ATTENTION Émergence de mousse et de liquides

Mettre l'appareil immédiatement hors tension et le vider.24 CTM

Ne stocker l'appareil qu'en intérieur.

Déposer l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autori- sée. 9 Entretien et maintenance Seuls le fabricant et un atelier homo- logué sont habilités à effectuer toute réparation ou service . Les adresses à proximité sont disponibles sur : www.festool.com/Service Utilisez uniquement des pièces de re- change Festool d'origine.Référence sur : www.festool.com/Service Les dispositifs de protection et les composants en- dommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé, dans la mesure où cela n'est pas spécifié différem- ment dans la notice d'utilisation. Observez les consignes suivantes : – Un contrôle technique doit être effectué au moins une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle, etc.). – Ce qui ne peut pas être nettoyé, doit être éliminé. À cet effet, utiliser des sacs imperméables. Res- pecter les consignes relatives à l'élimination en vigueur ! – Pour la maintenance, l'utilisateur doit démonter, nettoyer et effectuer la maintenance de l'appa- reil dans la mesure où cela est possible sans mettre en danger le personnel de maintenance ou d'autres personnes. L'épuration avant le dé- montage, l'entretien de la ventilation filtrée sur le lieu de démontage de l'appareil, le nettoyage de la zone de maintenance et l'équipement de protection adapté sont les mesures de précau- tion adaptées.

9.1 Remplacement du filtre principal

Ouvrer les agrafes de fermeture [2-2]

retirer la partie supérieure de l'appareil [2-1]

Tournez la partie supérieure de l'appareil de manière à ce que le filtre principal soit dirigé vers le haut (figure [9]

Relevez la poignée [9-3] et retirez le support [9-

Retirez le filtre principal usagé [9-1] et rempla- cez-le par un neuf.

Éliminez le filtre principal usagé conformément aux prescriptions légales.

Placez le support [9-2] et abaissez la poignée [9-3] jusqu'à ce qu'elle s'encliquette.

Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]

Après avoir retiré la partie supérieure, la cuve de collecte [2-3] peut être vidée.

Après l'aspiration de liquides, nettoyez réguliè- rement les capteurs de niveau [10-1] à l'aide d'un chiffon doux et examinez leur état. 10 Accessoires Vous trouverez les références de commande des accessoires et des filtres dans votre catalogue Fes- tool ou sur le site Internet "www.festool.com". AVERTISSEMENT Poussières nocives pour la santé Lésions des voies respiratoires

Nettoyez entièrement l'aspirateur mobile et tous les accessoires par aspiration et en les essuyant (à l'intérieur et à l'extérieur), avant de le retirer de la zone contaminée.

Les composants qui ne peuvent pas être entière- ment nettoyés doivent être enfermés herméti- quement pour le transport dans un sac en plastique.

Portez une protection respiratoire ! AVERTISSEMENT Risques de blessures, choc électrique

Avant tout travail de maintenance ou d'entretien, retirez toujours la fiche secteur de la prise de courant !

Toute opération de réparation ou d'entretien né- cessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de service après-vente agréé. EKAT

AVIS Endommagement du moteur

N'aspirez jamais alors que le filtre principal n'est pas monté : risque d'endommagement du moteur.CTM

Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peuvent être montés [1-3] sur la fiche modulaire par un atelier de service après-vente agréé : – module pneumatique, – module de prise de courant avec alimentation électrique permanente, – module de prise de courant avec dispositif d'en- clenchement automatique (pas pour variante GB 110 V), – module pour satellite d'alimentation (EAA), pour l'utilisation du dispositif d'enclenchement auto- matique sur le satellite EAA. Vous trouverez des informations complémentaires concernant les modules sur le site Internet "www.festool.com". 11 Environnement Ne jetez pas l'appareil avec les or- dures ménagères ! Éliminez l'appa- reil, les accessoires et les emballages de façon compatible avec l'environne- ment. Respectez les prescriptions na- tionales en vigueur. UE uniquement : conformément à la directive eu- ropéenne 2002/96/CE, les outils électriques usagés doivent être collectés à part et recyclés de façon compatible avec l'environnement. 12 Déclaration de conformité CE Nous déclarons sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes : 2006/42/CE, 2004/108/CE, 2011/65/UE (à partir du

Année du marquage CE : CTM 26 E, CTM 36 E,

Aspirateur mobile N° de série26 CTM
