MANUALE UTENTE CTM 36L M Class FESTOOL

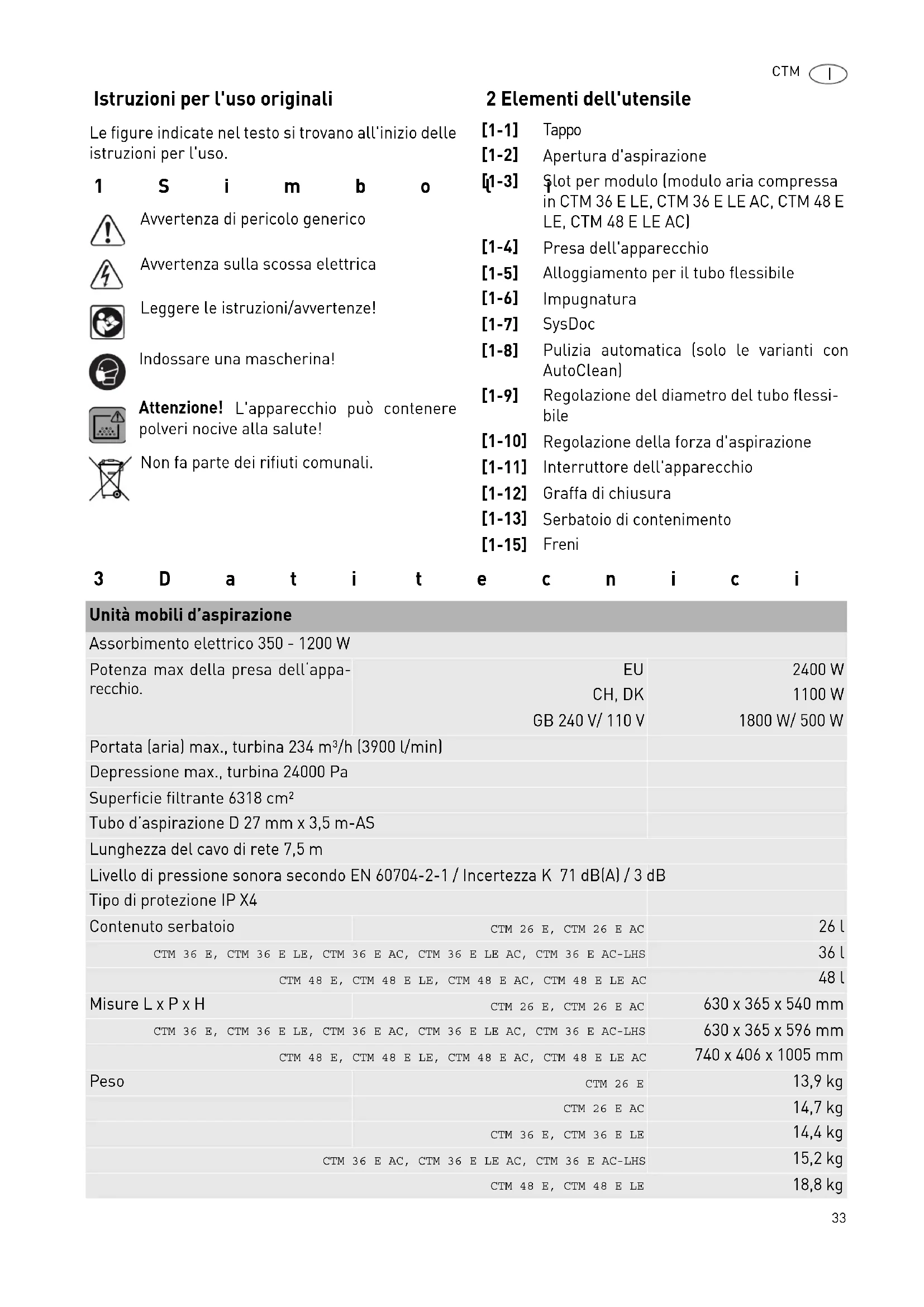

Istruzioni per l'uso originali

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

1 S i m b o

Avvertenza di pericolo generico

Avvertenza sulla scossa elettrica

Leggere le istruzioni/avvertenze!

Indossare una mascherina!

Attenzione! L'apparecchio può contenere polveri nocive alla salute!

Non fa parte dei rifiuti comunali.

2 Elementi dell'utensile

[1-1] Tappo

[1-2] Apertura d'aspirazione

[1-3] Slot per modulo (modulo aria compressa in CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Presa dell'apparecchio

[1-5] Alloggiamento per il tubo flessibile

[1-6] Impugnatura

[1-7] SysDoc

[1-8] Pulizia automatica (solo le varianti con AutoClean)

[1-9] Regolazione del diametro del tubo flessibile

[1-10] Regolazione della forza d'aspirazione

[1-11] Interruttore dell'apparecchio

[1-12] Graffa di chiusura

[1-13] Serbatoio di contenimento

[1-15] Freni

3 D a t i t e c n i c i

Unità mobili d'aspirazione

Assorbimento elettrico 350 - 1200 W
Potenza max della presa dell'apparecchio.	EU	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
Portata (aria) max., turbina 234 m3/h (3900 l/min)
Depressione max., turbina 24000 Pa
Superficie filtrante 6318 cm2
Tubo d'aspirazione D 27 mm x 3,5 m-AS
Lunghezza del cavo di rete 7,5 m
Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB
Tipo di protezione IP X4
Contenuto serbatoio	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Misure L x P x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Peso	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg
CTM 48 E, CTM 48 E LE		18,8 kg

Unità mobili d'aspirazione

CTM 48 E AC, CTM 48 E LE AC

19,6 kg

4 Utilizzo conforme

L'utilizzo appropriato delle unità mobili d'aspirazione prevede che vengano utilizzate per aspirare polveri nocive alla salute con valori limite fino a 0,1 mg/m³ e di polveri di legno secondo la classe delle polveri 'M' ai sensi di IEC 60335-2-69.

L'unità mobile d'aspirazione è destinata ad aspirare l'acqua.

L'unità mobile d'aspirazione è adatta ai sensi di EN 60335-1 e EN 60335-2-69 a essere sottoposta a sollecitazioni elevate nell'uso industriale.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

5 Avvertenze per la sicurezza

Attenzione! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

- Questo utensile non deve essere utilizzato da persone (compresi bambini) con facoltà psichiche, sensoriali o mentali limitate oppure senza esperienza e/o conoscenze, a meno che vengano sorvegliate da una persona responsabile della loro sicurezza o che abbiano ricevuto da tale persona istruzioni su come usare l'utensile. I bambini devono essere sorvegliati al fine di garantire che non giochi con l'utensile.

M ! i M

- Attenzione: l'apparecchio può contenere polveri nocive alla salute. Le operazioni di manutenzione, svuotamento e sostituzione dei filtri deve essere effettuata esclusivamente da personale autorizzato munito di dispositivi di protezione individuale adatti.

- Usare l'apparecchio solo con il sistema filtrante installato!

- Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto!

- Usare l'apparecchio solo quando esso risulta in- tatto da un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento!

Quando si aspirano polveri oltre il valore limite o costituite in misura considerevole da polvere di legno di quercia o di faggio, aspirare solo polveri provenienti da un'unica sorgente (attrezzo elettrico o pneumatico).

- Pericolo di esplosione e di incendio: Non aspirare: scintille o polveri calde, materiali esplosivi o infiammabili (ad es. magnesio, alluminio, benzina, diluente, con l'eccezione del legno); liquidi aggressivi/corpi solidi (ad es. acidi, basi, solventi).

- Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali!

- Usare la presa dell'apparecchio solo per lo scopo indicato!

- Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di sollevamento!

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

▶ La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.

In America settentrionale è consentito esclusivamente l'impiego di utensili Festool con tensione 120 V/60 Hz.

6.1 Prima messa in funzione

▶ Aprire le clip di chiusura [2-2] e Togliere la parte superiore dell'apparecchio[2-1].

Togliete gli accessori aus dem Schmutzbehälter [2-3] e dall'imballaggio!

▶ Inserite un sacchetto filtro o un sacchetto per lo smaltimento nel serbatoio di contenimento (vedi Cap. 7.7 e 7.8).

▶ Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

▶ Montare il fascio di cavi sul retro dell'unità mobile di aspirazione (vedere figura [3]).

▶ Collegiate il tubo flessibile d'aspirazione all'apparecchio.

6.2 Accensione/spegnimento

▶ Innestare la spina di rete in una presa collegata a terra.

AVVERTENZA

Pericolo di ferimento causato da utensili che si avviano in modo incontrollato

▶ Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'uten-sile collegato sia spento.

L'interruttore [1-11] ha la funzione di interruttore ON/OFF.

Posizione dell'interruttore '0'

La presa dell'apparecchio [1-4] è senza corrente, l'unità mobile d'aspirazione è spenta.

Posizione dell'interruttore 'MAN'

La presa dell'apparecchio [1-4] è sotto corrente, l'unità mobile d'aspirazione si avvia.

Posizione dell'interruttore 'Auto'

La presa dell'apparecchio [1-4] è sotto corrente, l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato.

7 Impostazioni

7.1 Regolazione del diametro del tubo flessibile

Impostate la regolazione del diametro del tubo flessibile [1-9] sul diametro del tubo flessibile collegato.
① Ciò garantisce che la velocità dell'aria nel tubo flessibile d'aspirazione sia regolata correttamente (vedi Cap. 7.9).

7.2 Collegamento dell'utensile elettrico

AVVERTENZA

Pericolo di lesioni

▶ Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici).
▶Spegnere l'attrezzo elettrico.

▶ Allacciare l'attrezzo elettrico alla presa dell'apparecchio [1-4].

7.3 Collegamento dell'utensile pneumatico

AVVERTENZA

Pericolo di lesioni

▶Spegnere l'attrezzo pneumatico.

Disinserimento automatico con attrezzi pneumatici (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC o accessori)

con modulo pneumatico sullo slot per moduli [1-3]

Consiglio:

• montaggio dell'unità di alimentazione VE (495886): aria compressa filtrata e lubrificata
• Uso sistema IAS con raccordo IAS (454757) per attrezzi pneumatici Festool

Presupposto: pressione di esercizio dell'attrezzo 6 bar!

7.4 Regolazione dell'intensità d'aspirazione

▶ con l'apposita rotella [1-10].

7.5 Bloccaggio del freno

Azionando la leva nera del freno [1-15] si evitano movimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la leva nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde [1-14].

7.6 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile d'aspirazione prima del raggiungimento della temperatura critica.

▶ Spegnere l'unità mobile d'aspirazione e farla raffreddare per circa 5 minuti, quindi riaccenderla.
① Se non è possibile accendere l'apparecchio contattare il servizio assistenza clienti di Festool.

7.7 Sostituzione del sacchetto filtro (SC FIS-CT 26/36/48)

Rimozione del sacchetto filtro [4]

▶ Aprire le clip di chiusura [2-2] e Togliere la parte superiore dell'apparecchio [2-1].
▶ Togliete il sacchetto filtro.
▶ Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
▶ Pulite il serbatoio di contenimento [2-3].

Inserimento del sacchetto filtro [5]

▶ Inserite un nuovo sacchetto filtro (SC FIS-CT 26/36/48) (Fig. [5]). Importante: spingere con forza il manicotto del sacchetto filtro sul raccordo di entrata.

▶ Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

① Prestate attenzione che il sacchetto filtro non venga schiacciato fra la parte superiore e quella inferiore.

7.8 Sostituzione del sacchetto per lo smaltimento

Rimozione del sacchetto per lo smaltimento [6]

▶ Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].
▶ Aprire le clip di chiusura [2-2] e Togliere la parte superiore dell'apparecchio [2-1].
▶ Chiudete il sacchetto per lo smaltimento.
▶ Togliete il sacchetto per lo smaltimento.
▶ Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
▶ Pulite il serbatoio di contenimento [2-3].

Inserimento del sacchetto per lo smaltimento [7]

▶ Inserite un nuovo sacchetto per lo smaltimento (ENS-CT26/36/48) nel manicotto di aspirazione del serbatoio e bloccatelo.
Importante: le aperture laterali del sacchetto per lo smaltimento devono trovarsi all'interno del serbatoio di contenimento. Prestate attenzione che il blocco scatti in posizione.
▶ Inserite il sacchetto per lo smaltimento sul bordo del serbatoio.

Prestate attenzione che i contatti [10-2] sia-no liberi.

Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

7.9 Controllo della portata

Se la velocità dell'aria nel tubo flessibile d'aspirazione scende sotto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico.

Possibili cause Rimedio
Regolazione della forza d'aspirazione [1-10] impostata su un valore troppo basso.	Impostare la regolazione della forza d'aspirazione su un valore più alto (vedi Cap. 7.4).
La manopola [1-9] non è impostata sul diametro del tubo flessibile collegato.	Impostare il diametro corretto del tubo flessibile (vedi Cap. 7.1).
Tubo flessibile d'aspirazione intasato o piegato. Eli	minare l'intasamento o la piega nel tubo.
Sacchetto filtro pieno. Inserire un nuovo sacchetto	filtro (vedi Cap. 7.7).
Filtro principale sporco. Sostituite il filtro principale	(vedi Cap. 9.1).SOLO AUTOClean: Pulire il filtro principale (vedi Cap. 8.2).
Malfunzionamento dell'elettronica di controllo. Far	riparare da un'officina autorizzata Festool.
Aspirazione di liquidi. La sicurezza di funzionamento	non è compromessa,non è necessario alcun intervento.

8 L a v o r

8.1 Manovrabilità

Alloggiamento per il tubo flessibile: dopo il lavoro potete inserire il tubo flessibile d'aspirazione nell'apertura [8-3] e riporlo nell'apposito alloggiamento. Nell'apertura [8-2] potete inserire il cavo di rete e riporre anche questo nell'alloggiamento per il tubo flessibile.

Appoggio per Systainer Sys-Doc: sul piano d'appoggio è possibile fissare con i due scorrevoli[8-1] un Systainer.

8.2 AUTO Clean - Pulire il filtro principale (solo varianti con AutoClean)

Per garantire una potenza d'aspirazione sempre elevata con le polveri fini, sulla manopola potete regolare in modo continuo [1-8] la frequenza della pulizia automatica. Utilizzate la pulizia automatica soltanto insieme ad un sacchetto per lo smaltimento (osservanza della classe polveri 'M').

Durante l'aspirazione di liquidi e i lavori con il sacchetto filtro, spostate la manopola [1-8] su posizione 0.

Se c'è una grande quantità di polvere, regolate la pulizia automatica [1-8] sul valore massimo.

Pulizia manuale

Posizionare l'interruttore dell'apparecchio [1-11] sul simbolo AC.

In caso di sporcizia estrema del filtro principale, consigliamo una pulizia completa:

▶ Chiudete per 2 secondi con il palmo della mano l'apertura dell'ugello o del tubo flessibile d'aspirazione.
▶ Ruotate l'interruttore dell'apparecchio [1-11] sul simbolo AC.
Se si utilizza il cursore di chiusura CT-VS (cod. prod.: 497926), la pulizia completa è possibile senza smontare l'utensile elettrico collegato.

In caso di uso intenso con polveri che aderisco al filtro, può essere necessario pulire il filtro meccanicamente (ad es. mediante aspirazione). Durante questa operazione usare una protezione per le vie respiratorie!

8.3 Particolarità CTM 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la PLANEX:

▶ Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS.
Usare la boccola di aspirazione speciale per il collegamento del PLANEX.
▶ Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-2] e il tubo di aspirazione.
▶ Montare il supporto per attrezzi.
▶ Usare solo con il sacco di raccolta!

8.4 Aspirazione di sostanze secche

ATTENZIONE

Polveri nocive per la salute

Lesione delle vie respiratorie

Se aspirate sostanze nocive per la salute, utiliz-zate un sacchetto filtro o il sacchetto per lo smaltimento!
▶ Utilizzate l'apparecchio soltanto se funziona il controllo della portata.

Prestate attenzione durante l'aspirazione delle polveri prodotte da utensili elettrici in funzionamento:

Se l'aria di scarico viene ributtata nell'ambiente di lavoro, deve essere presente nell'ambiente un sufficiente indice di ricambio dell'aria L. Per osservare i valori limite richiesti, la portata deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V_R x indice di ricambio dell'aria L_W ). Osservare inoltre le disposizioni regionali.

Attenzione: Se il filtro principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri l'elemento filtrante dovrebbe essere asciugato oppure sostituito con un filtro asciutto.

8.5 Aspirazione di liquidi e di materiali umidi

Rimuovere il sacco filtrante o il sacco di raccolta!

Consiglio: usare un filtro speciale per liquidi (NF-CT).

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro principale!

ATTENZIONE

Fuoriuscita di schiuma e di liquido

▶ Spegnere immediatamente l'apparecchio e svuotarlo.

8.6 Il sistema antistatico

Durante l'aspirazione si generano cariche statiche nel tubo flessibile d'aspirazione dovute all'attrito. Queste possono disturbare il personale operatore che può avvertire spiacevoli scosse elettriche. Per deviare queste cariche statiche l'unità mobile d'aspirazione è dotata di serie di un sistema anti-statico. A questo scopo deve essere utilizzato tuttavia il tubo flessibile d'aspirazione antistatico compreso nella fornitura.

8.7 Dopo il lavoro

▶ Versioni con AutoClean: pulire il filtro principale in modalità automatica o manuale (vedi capitolo 8.2).
▶ Spegnere l'unità mobile di aspirazione e stacca-re la spina.
Avvolgere il cavo di alimentazione elettrica.
▶ Svuotare il contenitore dello sporco.
▶ Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].

AVVERTENZA

Polveri nocive per la salute

Lesione delle vie respiratorie

▶ Pulite l'unità mobile d'aspirazione e tutti gli accessori in ogni parte con un aspiratore e un panno (internamente ed esternamente), prima di muovervi dall'ambiente sporco.
▶ Le parti che non possono essere pulite completamente, per il trasporto devono essere rinchiuse in un sacco di plastica a tenuta d'aria.
▶ Indossate una protezione per le vie respiratorie!

Conservare questo apparecchio solo in ambienti interni.

Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

▶ Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!
▶ Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Servizio e riparazione solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito:

www.festool.com/Service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/Service

Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.

Osservare le seguenti indicazioni:

• Almeno una volta l'anno è necessaria un'ispezione tecnica in riferimento alle polveri da parte del costruttore o di personale qualificato, al fine di accertare, ad es., l'eventuale presenza di perdite o di danneggiamenti al filtro e il funzionamento corretto dei dispositivi di controllo.
• Cio che non può essere pulito deve essere smaltito. Usare a tale scopo un sacco impermeabile. Attenersi alle disposizioni vigenti in materia di smaltimento!
• Per effettuare la manutenzione, l'operatore deve smontare l'apparecchio, pulirlo e procedere alla manutenzione, nella misura in cui ciò è possibile senza provocare pericolo per il personale addetto alla manutenzione o per altre persone. Fra le misure precauzionali da seguire ricordiamo la depurazione prima dello smontaggio, la realizzazione sul luogo dove viene smontato l'apparecchio di uno sfiato forzato filtrato, la pulizia della zona dove è stata effettuata la manutenzione e la messa a disposizione di un equipaggiamento protettivo personale adatto.

9.1 Sostituzione del filtro principale

AVVERTENZA

Danneggiamento del motore

▶ Non aspirate mai senza il filtro principale, altrimenti potete danneggiare il motore.
▶ Aprire le clip di chiusura [2-2] e Togliere la parte superiore dell'apparecchio[2-1].
▶ Girate la parte superiore dell'apparecchio, in modo che il filtro principale sia rivolto verso l'alto (Fig.[9]).
▶ Spostate la leva [9-3] e togliete il supporto [9-2]
▶ Estraete il filtro principale usato[9-1] e sostituitelo con uno nuovo.
▶ Smaltite il filtro principale usato secondo le disposizioni di legge.
▶ Montate il supporto [9-2] e spostate la leva [9-3] fino allo scatto in posizione.
Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

9.2 Svuotamento del serbatoio di contenimento

Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento[2-3].

Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello [10-1] con un panno morbido e controllate che non ci siano danneggia-menti.

10 Accessori

I numeri d'ordine per accessori e filtri si trovano nel catalogo Festool o in Internet all'indirizzo "www.festool.com".

10.1 Moduli

Per ampliare l'unità mobile d'aspirazione sono disponibili nel programma di accessori i seguenti moduli che possono essere montati nella slot per modulo [1-3] in un'officina specializzata:

• modulo pneumatico,
• modulo presa elettrica con alimentazione permanente di corrente,
• modulo presa elettrica con accensione automatica (non per la variante GB 110 V),
• modulo per unità di servizio/aspirazione (EAA) per l'utilizzo dell'accensione automatica sull'EAA.

Potete trovare ulteriori informazioni sui moduli in Internet all'indirizzo "www.festool.com".

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in materia.

Solo UE: nel rispetto della direttiva europea 2002/96/CE, gli apparecchi elettrici devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

12 Dichiarazione di conformità CE

Unità mobile d'aspirazione N° di serie

CTM 26 E 495865, 495866,	495870, 496948
CTM 26 E AC 496313, 496544,	496545, 496550, 497990, 497991, 497992
CTM 36 E 495867, 495868,	495871, 496949
CTM 36 E AC, CTM 36 E AC-LHS	496546, 496547, 496548, 496551, 497069, 497073, 497072, 497076, 497070
CTM 36 E LE 495869, 496947,	496950
CTM 36 E LE AC 496549
CTM 48 E 498006, 498007
CTM 48 E LE 498008

Unità mobile d'aspirazione N° di serie

CTM 48 E AC 498021, 498022
CTM 48 E LE AC 498023
Anno del contrassegno CE:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Dichiariamo sotto la nostra responsabilità che il presente prodotto è conforme alle seguenti direttive e norme:

2006/42/CE, 2004/108/CE, 2011/65/UE (a partire dal 01.01.2013), EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Direttore Ricerca, Sviluppo, Documentazione tecnica

19.12.2012

Informazioni su REACH:

www.festool.com/reach

Advarsel om generel fare
