Produkttype	Industriell støvsuger
Merke	FESTOOL
Modell	CTL 55 E
Mål (L x B x H)	710 x 380 x 935 mm
Vekt	22 kg
Tankkapasitet	55 liter
Forbrukt effekt	350 - 1200 W
Maks luftstrøm	228 m³/h
Maks undertrykk	23000 Pa
Filterflate	14000 cm²
Sugeslange	Ø 27 mm x 3,5 m
Lydtrykknivå	72 dB(A)
Nettkabellengde	7,5 m
Beskyttelsesgrad	IP X4
Støvklasse	L (i henhold til IEC 60335-2-69)
Maks tilkoblet effekt på stikkontakt (CE)	2400 W
Hovedfunksjoner	Suging av tørt og flytende støv, antistatisk system, justering av sugekraft, tilkobling for elektrisk og pneumatisk verktøy
Vedlikehold og rengjøring	Rengjøring av filterelementet med håndtak (10 bevegelser), bytte av filtersekk (ref. 452973), tømming av tank
Sikkerhet	Termisk beskyttelse, automatisk stopp ved overoppheting, stopp ved nivåindikator for væsker, jording obligatorisk
Reservedeler	Filtersekk (452973), filterelement (452923), pneumatikkmodul (452829), håndtak (452921), slangeholder (487072)
Garanti	Minst 12 måneder, 24 måneder i EU i henhold til vilkår

Ofte stilte spørsmål - CTL 55 E FESTOOL

Hvordan bytter jeg filtersekken på CTL 55 E?

Åpne støvsugeren ved å løsne låseklemmer. Fjern den brukte filtersekken og kast den i henhold til forskrifter. Rengjør tanken og turbinområdet grundig. Sett inn en ny filtersekk (ref. 452973) ved å trykke hylsen godt fast på sugeåpningen. Lukk støvsugeren.

Kan man suge væsker med CTL 55 E?

Ja, apparatet er designet for å suge vann. Fjern filtersekken før suging av væsker. Bruk et anbefalt spesialfilter for væsker. Maks fyllingsnivå vises av nivåindikatorene (2.12) som automatisk stopper sugingen. Sug aldri brannfarlige væsker.

Hva er støynivået til denne støvsugeren?

Lydtrykknivået i henhold til standard EN 60704-2-1 er 72 dB(A).

Hva er maksimal effekt for et verktøy koblet til apparatets stikkontakt?

Maksimal tilkoblet effekt på apparatets stikkontakt varierer etter land: 2400 W for CE-kontakter, 1100 W for CH/DK, 1800 W/500 W for GB, og 1200 W for AUS.

Hvordan rengjør jeg filterelementet på CTL 55 E?

Aktiver rengjøringshåndtaket (2.1) ca. 10 ganger frem og tilbake. Denne rengjøringen er bare nødvendig hvis apparatet brukes uten filtersekk.

Hvilke typer støv kan støvsugeren suge?

CTL 55 E er egnet for suging av skadelig støv opp til en maksimal konsentrasjon på 1 mg/m³ (klasse L i henhold til IEC 60335-2-69). Den passer for støv fra maling, tre, etc. Sug ikke brannfarlig eller eksplosivt støv.

Hvordan bruker jeg automatisk sugefunksjon med et elektrisk verktøy?

Sett bryteren på posisjon Auto (1.3). Koble det elektriske verktøyet til den integrerte stikkontakten (1.2). Støvsugeren starter automatisk når verktøyet slås på.

Hva er tankkapasiteten og dimensjonene?

Tanken har en kapasitet på 55 liter. Apparatets mål er 710 x 380 x 935 mm.

Hvordan tømmer jeg oppsamlingstanken?

Åpne støvsugeren, løft den øvre delen lett, trykk på støtten (2.5) og drei den oppover. Fjern den øvre delen horisontalt fremover. Tøm tanken. Sett den på plass ved å sette tappene i utsparingene (1.5) og lukk.

Hva er viktige sikkerhetstiltak?

Sug aldri gnister, glødende spon, brannfarlige væsker eller eksplosivt støv. Bruk kun Festool-tilbehør. Apparatet må kobles til en jordet stikkontakt. Ved skadelig støv, bruk egnet verneutstyr.

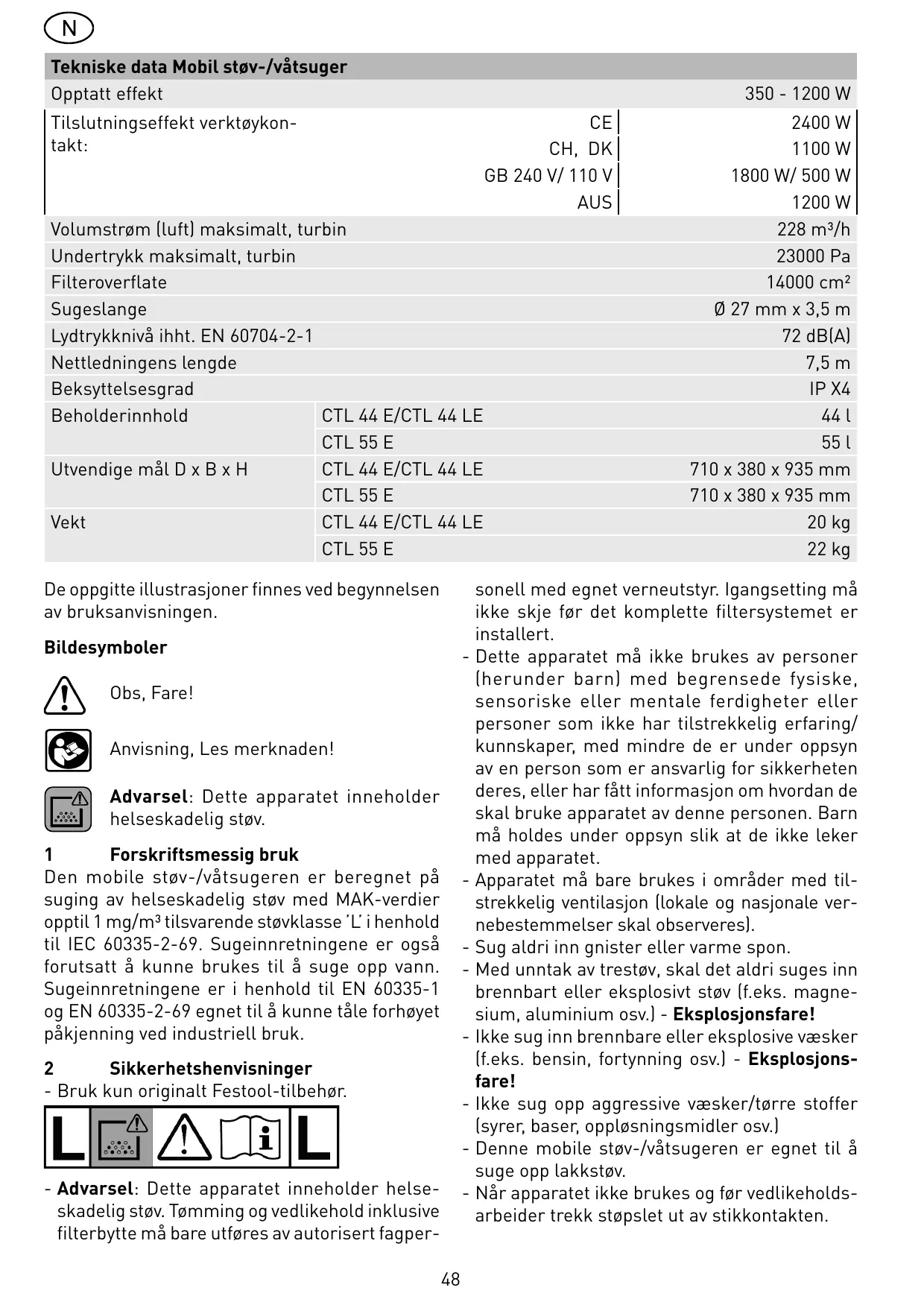

BRUKSANVISNING CTL 55 E FESTOOL

4.3 Rengöring av filterlementet

3 Forberedelse og ibrugtagning

Tilbehørsdele ligger i beholderen (2.10) ved levering og skal fjernes inden første化进程.

3.1 Elektrisk tilstutning

5.1 Sugning at tørre stoffer

7 Service og vedligeholdelse

REACH til Festool Produktter, tilbehør og forbrugs-materiale

De oppgitte illustrjasjoner finnes ved begynnelsen av bruksanvisingen.

Bildesymboler

Obs, Fare!

Anvising, Les merknaden!

Advarsel: Dette apparatet inneholder helseskadelig stov.

1 Forskriftsmessig bruk

Den mobile støv-/våtsugeren er beregnet på suging av helsinki støv med MAK-verdier opptil 1mg / m^3 tilsvarende støvklasse 'L' i henhold til IEC 60335-2-69. Sugeinnretningene er øgsa forutsatt Å kunne brukes til Å suge opp vann. Sugeinnretningene er i henhold til EN 60335-1 og EN 60335-2-69 egnet til Å kunne tåle forhøyet paksijening ved industriell bruk.

• Advarel: Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold inklusive filterbytte på bare utføres av autorisert fagper

• Dette apparatet pågressive brukes av personer (herunder barn) med begrense fysiske, sensoriske eller mentale fertigheter eller personer som ikke har tilstrekkelig erfaring/ kunnskaper, medindre de er under oppsyn av en person som er ansvarlig for sikkerheten deres, eller har fött informasjon om hvordan de skal bruke apparatet av这部分 Personen. Barn på holdes under oppsyn slick at de ikke leker med apparatet.
• Apparatet må bare brukes i områder med tilstrekkelig ventilasjon (lokale og nasjonale vernebestemmelser skal observeres).
• Sug aldri inn gnister eller varme spon.
• Med unntak av trestov, skal det aldri suges inn brennbart aller eksplosivt stov (f.eks. magnesium, aluminium osv.) - Ekplosjonsfare!
• Ikke sug inn brennbare eller eksplosive væsker (f.eks. bensin, fortynning osv.) - Eksplosjons-fare!
• lkke sug opp aggressive væsker/tørre stoffer (syrer, baser, oppløsningsmidler osv.)
• Denne mobile støv-/våtsugeren er egnet til Å suge opp lakkstøv.

• Når apparatet ikke brukes og før vedlikeholdsarbeiter trekk stopslet ut av stikkontakten.

• Ta/DD: i kabelen mens du trekker ut stikkontaktien.

• Beskytt kabelen mot varme, olje og skarpe kanter.
• Kontrollér regelmessig støpsel og kabel, og hvisdisse er skadde la de fornyes av en fagmann.
• Apparatene må ikke utsettes for regn.
• Apparatet må ikke løftes og Transporteres på händtaket ved hjelp av krankrok eller løfteinn-retning.
• Apparatet må bare benyttes av personer som er opplært for händtering av apparatet og som har fätt i oppdrag Å benyttte dette.
• Er sunnhetsskadelig støv suget opp, skal sugeren og alt tilbehør rengjores welt inn- og utvendig ved støvsuging og avtørking før fjerning fra det forurensede området. Deler som ikke kan rengjores fullstending, skal pakkes og forsegles lufttett i plast for transport.
• Av sikkerhetsgrunner må maskinen bare koblestil jordet stikkontakt.

3 Forberedelse og igangsetting av apparatet

Tilbehorene er pakket sammen i beholderen (2.10). Ta dem ut før første gangs bruk.

3.1 Elektrisk tilkobling

Nett-spenning og frekvens må stemme overens med angivelsene på typeskittet!

Under suging vil det gjennom friksjon i sugeslangen oppsta statisk opplading. Dette kan for operatoren gi seg utslag i ubehagalige, elektriske stot. For Å avledeppe statiske oppladingene er stovsugeren som standard utstyrt med et antistatic-system. Hertil må man imidlertid benytte en antistatic-slange. Antistatic-funksjonen kan bare sikres dersom stpselet er koblet til en jordet stikkontakt.

3.2 Pa/Av bryter (1.3)

I posisjonen 0 er sugeren slätt av og verktøy-kontakten (1.2) strømløs.

To driftsmodi er mulige:

a) Bryterstilling „MAN“

Verktøykontakten er strømløs.

Støvsugerens motor starter omgående.

b) Bryterstilling „Auto“

Verktøykontakten er strømførende.

För bryteren stilles til "Auto" må det kontrolleres at apparatet som er tilkoplet er slätt av.

Støvsugerens motor starter nær verktøyet som er tikkoplet slæes på.

3.3 Sugekraftregulering (1.4)

Med sugekraftreguleringen kan sugeytelsen varieres. Dette muliggjør en eksakt tilpasning til de forskjellige materialene som suges opp.

3.4 Temperatursikring

Som beskyttelse mot overoppheting utkoplertemperatursikringen stovsugeren for enkritisk temperatur oppnas - stovsuger utkuples og avkjoles i ca. 5 minutter.

Hvis støvsugeren deretter ikke kan kopies inn igjen, ta kontakt med en Festool-servicestasjon.

3.5 Tilslutning av elektroverktøy

Ta hensyn til maksimal tislutningseffekt på verktøykontakten (se «Tekniske data»)!

3.6 Tilkobling av trykkluftsverktøy

! Se til at trykkuftsverktøyeter slätt av ved til- og frakobling.

Ved Å montere trykkluftmodulen (1.8) (452829; allerede inkludert i leveringsomfanget for CTL 44 LE) virker sugerens start automatikk ochå i forbindelse med trykkluftverktøy. I tillegg anbefa- les montering av Forsyningsenheten VE (452797). Forsyningsenheten filtrerer og smører trykkluften og muliggjør regulering av lufttrykket. For tilslut- ning av Festool trykkluftverktøy med IAS system kan et IAS tilslutningsstykke (454757) skaffes.

For at start automatikken skal fungere korrekt, ma verktøyets driftstrykk[vare 6 bar.

4 Händtering

4.1 Åpning/lukking av sugeren

• Apne laseklemmene (2.2),
• overdelen (2.4) svinges oppover til støtten (2.5)kommen i stoppstilling.

Lukking foregår i omvendt rekkefølge. For Å bringe støtten tilbake, mA først overdelen loftes litt.

4.2 Bytting av filter

Ved helsinki stov skal P2 Åndedrettsvern brukes.

a) Bytt filterpose (3.4)

Bestillingsnr.:

CTL 44 E/CTL 44 LE 452972

CTL55E 452973

• Apne sugeren,
• ta ut den brukte filterposen (se instruks på filterposen),
• deponér den brukte filterposen i henhold til forskrifter forijke typen avfall,
• rengjør fullstendig smussbeholderen (2.10) og rommet (3.1) for sugeviften (med bruk av en fuktig klut),
• legg inn ny filterpose (se instruks på filterposen). Viktig: Filterposemuffen (3.3) mA trykkes kraftig mot innløpsrøret (3.2)!
• lukk sugeren.

b) Bytt filterelement (2.3)

Ikke bruk støvsugeren uten filtrerelement!

Dette kan fore til skader på motoren.

• Apne sugeren,
• ta ut det brukte filtrerelementet (se instruks på filtrerelementets innpakning),
• legg det brukte filterelementet i en støvtett pose som lukkes og deponeres i henhold til gjeldende forskrifter,
• rengjør fullstendig smussbeholderen (2.10) og rommet (3.1) for sugeviften (med bruk av en fuktig klut),
• sett inn nytt filterelement (se instruks på filter-elementets innpakning),
• lukk sugeren.

4.3 Rengjøring av filterelementet

For Å rengjørre elementet, skal gripehändtaket (2.1) beveges frem og tilbake ca. 10 ganger. Merk-nad: Rengjøring av filtrerelementet er bare påkre-vetningar har vært i bruk uten at filterpose har vært montert.

4.4 Tøm støvbeholderen (2.10)

• Apne sugeren,
• løft overdelen litt og trykk på støtten (2.5)
• swing overdelen oppovert til den stopper (loddrett stilling),
• trekk ut overdelen vannrett fremover,
• tøm smussbeholderen,
• sett overdelen på plass igjen. Obs: Begge boltene i overdelen skal fores fullstendig inn i ut

sparingene (1.5)!

Lukk sugen.

4.5 Stotte/brems

Med bremsene (2.8) kan hjulene blokkeres slick at sugeren/DDke flytter seg.

4.6 Slangedepot (enkelte deler følger med)

Når arbeidet er avsluttet, kan du tre slangen gjennom Åpningen (4.1) og inn i slangedepoet. I Åpningen (4.2) kan du sette inn nettkabelen og også legge denne inn i slangedepotet.

5 Bruk

• På avlastningsflaten (1.9) kan en ved hjelp av de to laseklemmene (1.11) feste en systainer. Videre kan en på avlastningsflaten og i oppbevaringsrommene (1.6) legge fra seg verktøy og tilbehør.
• I Åpningen (1.7) kan en stikke inn en slangeholder (1.10) (487072). Med slangeholderen foreslangen ovenfra inn til apparatet. Alternativt kan en slangekrok (452998) for Å vikle opp sugeslangen festes her.
• Trillehandtaket (2.11) (452921) letter transport av sugeren. På listen (2.9) på dette handtaket kan en feste tilbehör som f. eks. sugerør.
• Ved à montere en sugeslange i utblås-ningsäp-ningen (2.7) fär en tilgang til blåseluft.

5.1 Tørrsuging

! Wed oppsuging av helsinkiige stoffer er bruk av filterpose helt ndvendig ihenhold til forskrifter!

Før oppsuging av tørstoff bør en alltid sorge for at det ligger en filterpose i beholderen. Det er da enkelt Å kvitte seg med det som suges opp. Etter at væsker er suget opp, vil filterelementet være fuktig. Et faktig filterelement fetter seg raskere nær tørstoff senere suges opp. Derfor bør filterelementet tørkes forr tørrsuging, eller det bør erstatte av et nytt.

5.2 Våtsuging

6 Etter at arbeidene er avsluttet

• Støvsugeren slås av og støpselet trekkes ut av stikkontakten.
• Tilkoplingsledningen (2.6) rulles sammen.
• Smussbehtolderen tommas.
• Rengjør sugeren inn- og utvendig ved støvsuging og ved Å tørke den av.
• Apparatet skal lagres i et tørt rom, beskyttet mot bruk av uvedkommenende.

7 Vedlikehold og pleie

Alt vedlikeholds- og servicearbeid som krever at motorhuset Åpnes skal alltid utøres på et autorisert kundeserviceverksted.

Minstén gang Årlig skal en sikkerhetsteknisk kontroll foretas av fabrikanten eller av en sørskilt opplært person. Dette omfatter f. eks. skade på filteret, generell tetthet av apparatet og kontrollutstyretsfunksjon.

For vedlikehold foretatt av bruker må apparatet tas fra hverandre, rengjøres og vedlikeholdes kun i den utstrekning dette ikke medfører fare for vedlikeholdspersonell og andre personer. Nødvendige sikkerhetstiltak omfatter dekontaminering før demontasje, lokalt avtrekk der demontasjen finner sted, rengjøring av området der vedlikeholdet foretas og bruk av egnet personlig verneutstyr.

8 Tilbehør, filter

Bestillingsnumrene til tilbehør og filter finnes i Deres Festool-katalogen eller på Internett under „www.festool.com".

9 Avhending

Kast aldri apparatet i husholdningsavfallet!

Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.

10 Ansvar for mangler

For vare apparater er vi ansvarlig for materia- eller produksjonsfeit i samsvar med gjeldende nasjonale bestemmelser, i minst 12 maneder. Denne tiden 24 maneder innenfor EU-stater (bevises med regning eller følgeseddel). Skader som spesielt skyldes slitasje, overbelastning, ufagmessig handtering, uller skader forarssaket avBrukeren uller annen bruk i strid med bruksanvisingen, uller skader som var kjent ved kjop av apparatet omfattes ikke av dette ansvaret. I tillegg unntas skader som kan fores tilbake til bruk av ikke-originalt tilbehør og forbruksmaterialer (f.eks.slipetallerken). Reklamasjoner kan bare godtas hvis apparatet ikke ble demontert og returneres til leverandoren uller et autorisert Festool-serviceverksted. Ta godt varæ prbruksanvisingen, sikkerhetsforskrifter, reservedelsliste og kvittering. Dessuten gjelder produsentens aktuelle betingelser for ansvar ved mangler.

Anmerkning

På grunn av kontinueregige forsknings- og utvikingsarbeid tas det forbehold om endringer av de tekniske spesifikasjonene i dette dokumentet.

REACH for Festool-produkter, tilbehør og forbruksmateriell

REACH har sider 2007 vært gjeldende kjemikalievedtek over—hele Europa. Som produsent avprodukter som inneholder kjemikalier, er vi bevisst på ∀r informasjonsplikt overfor kundene. For at vi alltid skal kinne holde deg oppdatert og gi deg informasjon om mulige stoffer i ∀reprodukter som finnes på listen, har vi apprettet følgende nettside: www.festool.com/reach
