BRUKSANVISNING GDT2560X GRUNDIG

SV Monterings- och bruksanvisningar

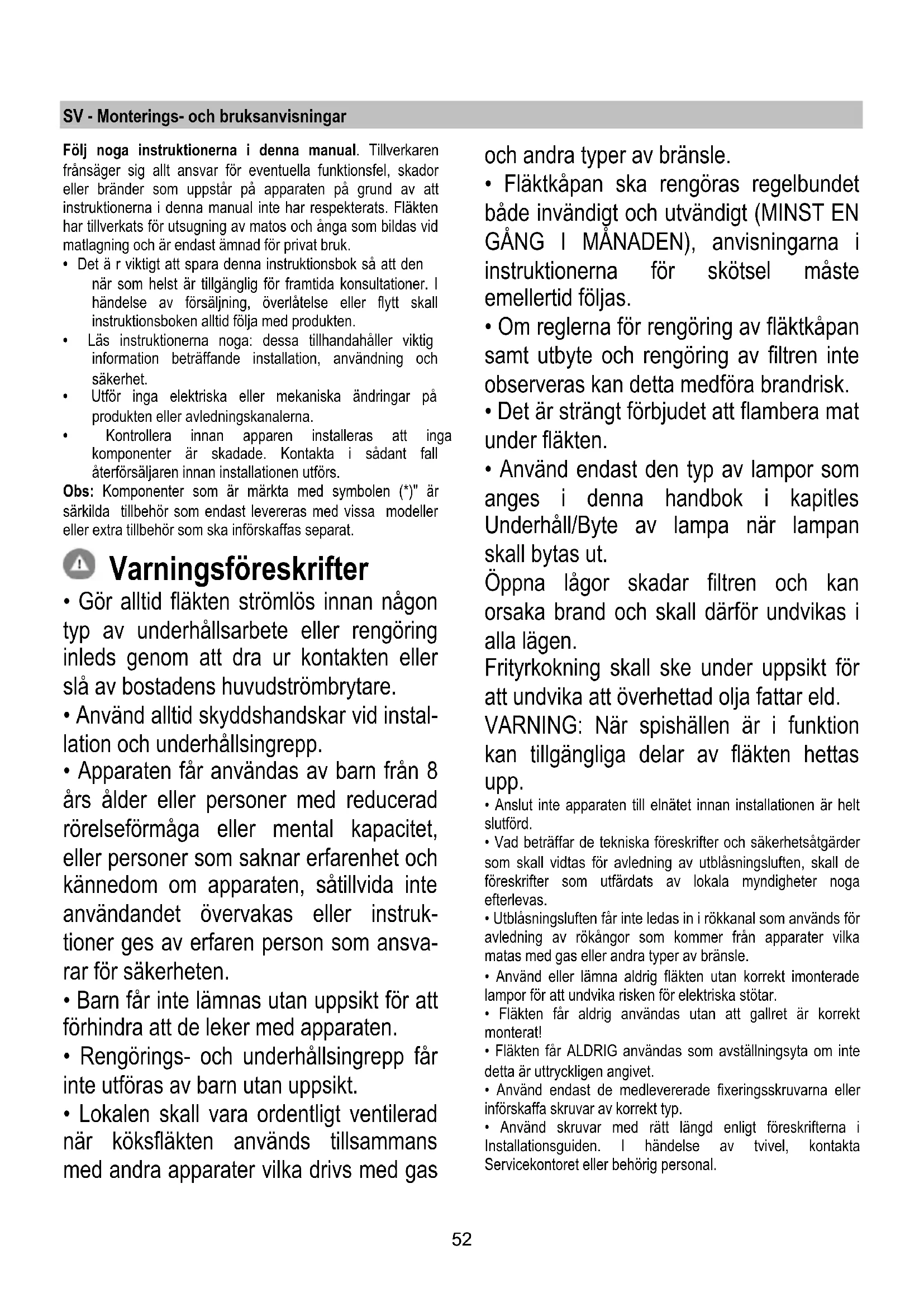

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlåtelse erler flytt skall\ instruktionsboken alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontakta i sadant fallaterforsaljareninnaninstallationenutfors.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller erer extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällarsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär användas av barn fran 8 árs älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet örvakas eller instruk-tioner ges av erfaren person som ansvarar for sökerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka drives med gas

och andra typer av bransle.

Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall)darfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.
WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.
• Vad beträffar de tekniiska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typér av bränds.
• Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risken für elektriska stötar.
  Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvama aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras på ratt satt.

Symbolen – pa produits, ell er i medfoljande dokumentation, indikerar attenna produit inte far behandlas som vanligt hushallsavfall. Den skall stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrusting. Produktien maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt användning for att minska miljöpáverkan: Sätt PÅ fläkten på minsta farten:när du börjar att laga mat och lat den vara på i nagra minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov for att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i vöggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsfländen).

! Använd ett sä kort rör som möjigt.

! Röret skall vara sa rakt som möjligt (högsta tillatna vinkel på böjarna 90^ ).

! Undvik stora skillnader i rorets tvarsnittsarea.

Varning! Om fläkten är utrustad med att kolfilter, skall detta avlågsnas.

Filterande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installera ett extra aktiv kolfiltersystem.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall att sändant beställas och monteras innan fläkten kan sattas i bruk.

Installation

Minsta tillata n avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 43cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Öm spishällens instruktioner anger att större avständ skall detta respekteras.

! Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ettagom ar lattillgangliet aven after installationen och som uppfyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till natet), aller om uttaget ar placerat pa en svåråtkomlig plats skall en godkänd tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran natet i samband med overspänningsklass III, i enliget med installationsbestammelserna.

VARNING!

Kontrolera innan flaktens krets ansluts med natspanninger att den fungerar korrekt och ar korrekt monterad.

Fläkten är forsedd med en speciell elkabel, kontakta därfor vart teknska servicekontor i det kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sadana ar medlevererade (se även den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anvandas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Denna typ av flakt skull vara infälld iett koksskap aller annan typ av stodstruktur.

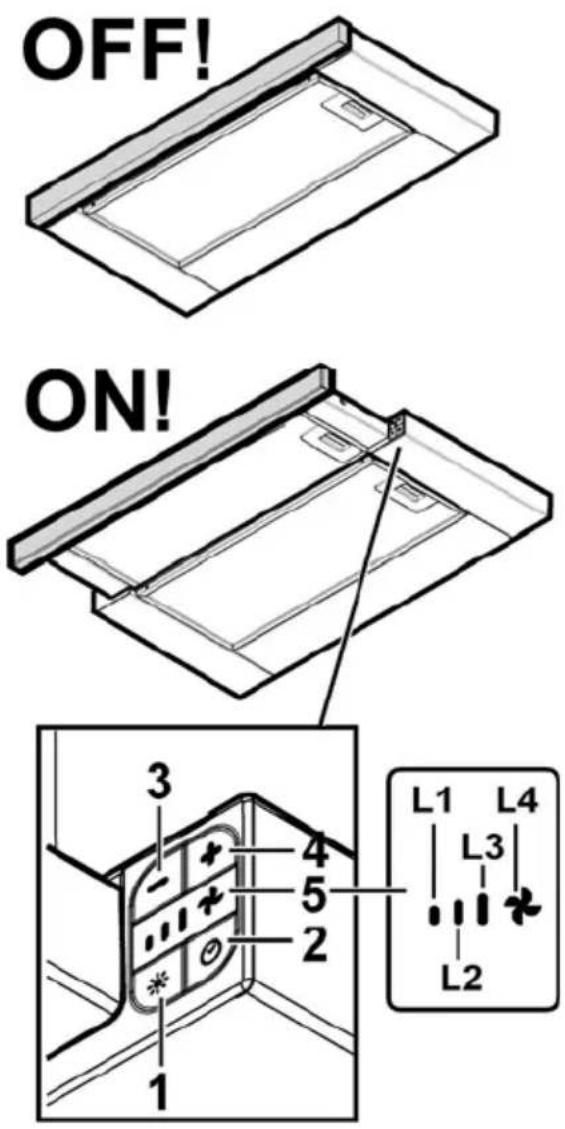

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

Kontrollpanel

1. ON/OFF-tangent belysning
2. ON/OFF-tangent Timer:enna
   avstängingen av den valda hastigheten (effekten): Utsugningshastigth (effekt) 1:20 minuter Utsugningshastigth (effekt) 2:15 minuter Utsugningshastigth (effekt) 3:10 minuter Intensiv utsugningshastigth (effekt):5 minuter
3. OFF-tangent / sänker utsugningshastigheten (effekten)
4. ON-tangent/ hojer utsugningshastigheten (effekten)
5. Display, visualiser:

a. Utsugningshastighet (effekt): lysioderna L1 - L2 - L3 - L4 (blinkande) tands beroende pa den valda utsugningshastigheten (effekten).

OBS: lysdioden L4 - den intensiva utsugningshastigheten (effekten) fungerar under 5 minuter varefter flakten staller om till mellanhastigheten.

b. Timer: lysdioden for den valda hastigheten blinkar vilket indikerar att Timern ar aktiverad.
c. Fettfiltrets mattnad: lysdioderna L3 och L4 blinkar vaxelvis med tāt frekvens.
d. Det aktiva kolfiltrets mattnad lysdioderna L3 och L4 blinkar samtidigt med tat frekvens.

Aterställning av signalen for filtrens mätttnad:

utfor underhallet av filtren och tryck direfter ner tangenten 2 tills lysdioderna slocknar.

OBS: Signalen für det aktiva konflikers mättnad ar vanligtvis avaktiverad och skall aktiveras endast i det fall fläkten används som filterversion (med installerat kolfilter).

Gör i detta syfte på foljande sätt:

stäng av fläkten

• häll tangenterna 3 och 4 nedtryckta samtidigt tills lysdioderna L1 och L2 blinkar under en kort tid.

For att avaktivera signalen upprepas forfarandet, endast lysdioden L1 blinkar under en kort tid.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 3-12

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfárgas utan att detta pà nagot sätt paverkar filtres uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

Fig. 12

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger pälysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslängd jamfort med konventionella lampor och mojiggor en energibesparing pa 90% .
