BRUKSANVISNING GDSP5470BSCH GRUNDIG

3.7 Drift med skorstenstilslutning

Läs den här bruksanvisningen först!

Kära kund,

Tack för att du valt denna Grundig-produkt. Vi hoppas att du får det bästa resultatet från din apparat som har tillverkats med hög kvalitet och den senaste tekniken i världsklass. Läs därför hela bruksanvisningen och alla andra medföljande dokument noga innan du använder apparaten och förvara dem som referens för framtida bruk. Om du överlämnar apparaten till någon annan, ge även instruktionsboken. Följ instruktionerna genom att uppmärksamma all information och varningar i bruksanvisningen.

Kom ihåg att denna bruksanvisning även kan gälla för flera andra modeller. Skillnader mellan modellerna är tydligt angivna i bruksanvisningen.

Symbolernas betydelse

Följande symboler används i de olika delarna av bruksanvisningen:

Viktig information och användbara tips om användning.

WARNING: Varningar för farliga situationer som rör säkerheten för liv och egendom.

WARNING: Varning för brandfara.

WARNING: Varning för elektrisk stöt.

ÅTERVINNINGS- OCH ÅTERVINNINGSPAPPER

Denna apparat har tillverkats i miljövänliga moderna anläggningar utan att medföra någon skada på naturen.

1 Viktig säkerhets- och miljöinformation

1.1 Allmän säkerhet

Viktiga säkerhetsinstruktioner Läs noggrant och spara för framtida bruk Det här avsnittet innehåller säkerhetsinstruktioner som hjälper dig att undvika brand, elektriska stötar, exponering för läckande mikrovågsenergi, skador på person eller egendom. Om du inte följer dessa instruktioner gäller inte garantin.

• Grundig-produkter efterlever tillämpliga säkerhetsstandarder och därför ska apparaten eller strömkabeln om den skadas, bytas eller lagas av en återförsäljare, ett servicecenter, en expert eller auktoriserad service, för att undvika skada. Felaktigt eller obehörigt reparationsarbete kan orsaka fara och risker för användaren.
• Denna apparat är avsedd att användas i hushåll och liknande miljöer som:
• Personalutrymmen i butiker, kontor och andra arbetsmiljöer;

• Bondgårdar;

• Av kunder på hotell och andra bostadslika miljöer;

• Miljöer som bed&breakfast.

- Använd denna apparat endast för dess avsedda syfte, enligt beskrivningen i den här bruksanvisningen.

• Tillverkaren kan inte hållas ansvarig för eventuella skador till följd av olämplig installation eller felaktig användning av produkten.
• Denna apparat får användas av barn från 8 år och uppåt, och av personer med nedsatt fysisk eller psykisk förmåga eller brist på erfarenhet och kunskap, om de under översyn har fått lära sig att använda apparaten på ett säkert sätt och är införstådda med riskerna.
• Barn får inte tillåtas leka med enheten. Rengöring och sköt-sel får inte utföras av barn utan övervakning.
• Minsta avståndet mellan bärytan för kokkärlen på spisen och den lägsta delen av din produkt måste vara minst 65 cm.

1 Viktig säkerhets- och miljöinformation

• Om installationsanvisningarna för gashäll anger ett större avständ måste detta beaktas.
• Kontrollera att nätspänningen överensstämmer med uppgifterna på apparatens märkplåt.
• Använd aldrig apparaten om strömkabeln eller apparaten är skadad.
• Förhindra skada på strömsladden, genom att inte klämma, böja eller skava den mot vassa kanter. Håll strömsladden borta från heta ytor och öppen eld.
• Använd bara apparaten i ett jordat uttag.

WARNING: Anslut inte apparaten till elnätet innan installationen är fullbordad.

• Placera apparaten på så sätt att kontakten alltid är tillgänglig.
• Vidrör inte vid lamporna om de har använts under lång tid. De kan bränna dina händer efter- som de kommer att vara heta.

- Följ de föreskrifter som de behöriga myndigheterna har angett om utsläppsluft (denna varning är inte tillämplig för användning utan rökkanal).

• Hantera apparaten när du har satt på en gryta, panna etc. på hällen. Annars kan hög värme orsaka deformation i vissa delar av din produkt.
• Stäng av hällen innan du tar grytan, pannan etc. från den.
• Lämna inte varm olja på hällen. Kokkärl med varm olja kan or-saka självantändning.
• Var uppmärksam på dina gardiner och överdrag eftersom olja kan fatta eld när du lagar mat som pommes frites.
• Fettfilter måste bytas ut minst varje månad. Kolfilter måste bytas ut minst var tredje månad.
• Produkten ska rengöras enligt bruksanvisningen. Om rengöring inte utförts i enlighet med bruksanvisningen kan det föreligga brandrisk.
• Använd inte icke-brandbeständiga filtermaterial istället för det aktuella filtret.
• Använd endast originaltillbehör eller de som rekommenderas av tillverkaren.

1 Viktig säkerhets- och miljöinformation

• Använd inte produkten utan fil-tret och ta inte bort filtren medan produkten körs.
• I händelse av att lågor uppstår, slå av energiförsörjningen till din produkt och köksredskap.
• I händelse av att lågor uppstår, täck lågan och använd aldrig vatten för att släcka.
• Koppla ur apparaten innan varje rengöring och när apparaten inte används.
• Undertrycket i miljön bör inte överstiga 4 Pa (4 x 10 bar) medan fläkten för elektrisk häll och apparater som körs på en annan typ av energi än el fungerar samtidigt.
• I den miljö där apparaten används måste utsläppen från enheter som körs på eldningsolja eller gas, t. ex. rumsvärmare, vara helt isolerade eller så måste enheten vara hermetiskt tillsluten.
• Vid anslutning av rökkanalen, använd rör med en diameter på 120 eller 150 mm. Röranslutningen ska vara så kort som möjligt och ha så få krökar som möjligt.

- Risk för kvävning! Förvara allt förpackningsmaterial utom räck-håll för barn.

FÖRSIKTIGHET: Tillgängliga de- lar kan bli heta när de används med köksredskap.

- Produktuttaget får inte anslutas till luftkanaler som inkluderar annan rök.

- Ventilationen i rummet kan vara otillräcklig när fläkten för den elektriska hällen används samtidigt med de enheter som arbetar med gas eller annat bränsle (detta är inte tillämpligt för apparater som endast släpper ut luften tillbaka i rummet).

- Objekt placerade på produkten kan falla. Placera inga objekt på produkten.

- Flambera ej under produkten.

WARNING: Innan fläkten installe- ras, ta bort all skyddsfilm.

- Lämna aldrig öppna lågor under fläkten när den används.

- Fritöspannor måste övervakas under användning: överhettad olja kan antända.

1 Viktig säkerhets- och miljöinformation

1.2 Efterlevnad av WEEE-direktivet och kassering av den förbrukade produkten:

Den här produkten uppfyller kraven enligt EU:s WEEE-direktiv (2012/19/EU). Den här produkten har en klassificeringssymbol för elektriskt och elektroniskt avfall (WEEE).

Denna symbol indikerar att den här produkten inte ska kasseras med annat hushållsavfall vid slutet av dess livslängd. Använd enhet måste lämnas till en officiell insamlingsplats för återvinning av elektriska och elektroniska enheter. För att lokalisera dessa insamlingssystem, kontakta lokala myndigheter eller den återförsäljare där produkten införskaffades. Varje hushåll spelar en viktig roll vid återställning och återvinning av gamla apparater. Lämpligt bortskaffande av använda apparater hjälper till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa.

1.3 Efterlevnad av RoHS-direktivet

Produkten du har köpt uppfyller kraven för EU:s RoHS-direktiv (2011/65/EU). Den innehåller inte skadliga och förbjudna material som specificerats i direktivet.

1.4 Förpackningsinformation

Produktens förpackningsmaterial är tillverkade av återvinningsbara material i enlighet med vår nationella miljölagstiftning. Kasta inte förpackningsmaterial i hushållsavfall eller annat liknande avfall. Ta dem till ett insamlingsställe för förpackningsmaterial som anvisas av lokala myndigheter.

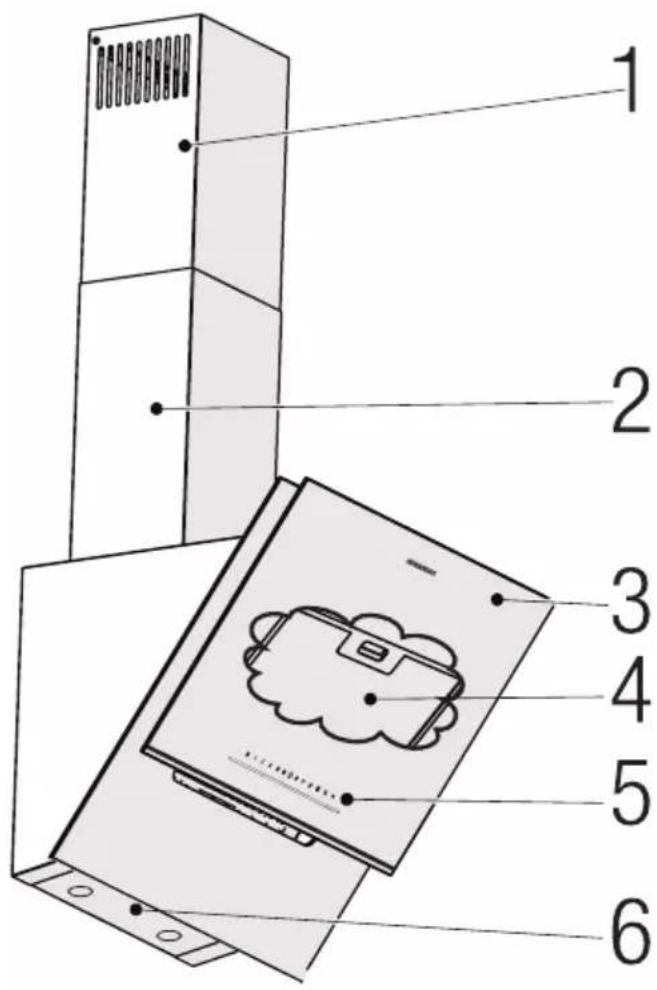

2 Generell utseende

2.1 Översikt

Modell GDSP2470BSCH GDSP5470BSCH		GDSP5470DXSCH
Ingångsspänning och frekvens 220-240V ~ 50 Hz
Lampans effekt 2 x 3 W
Motoreffekt 275 W
Flödeshastighet – 3. Nivå 580 m3/h	575 m3/h
Flödeshastighet - intensiv nivå 752 m3/h	763 m3/h
Motorns isoleringsklass Klass F
Isoleringsklass Klass I

3 Användning av apparaten

3.1 Kontroll av apparaten

	[8462]	[2047]	[4048]	[WW74]	[WW29W]	[0821]	[0843]	[4445]	[WWY9]	[CCZW]
KNAPP FUNKTION
1 : Automatlägesknapp	Används för att välja mellan automatisk och manuell drift. När man byter till automatisk läge genom att trycka på denna knapp, tänds automatknappens lampor 1-2-3 hastighet turvis med 100 % och stannar till slut på 1. hastighet, där den fungerar som 1 gång lampa av och 1 gång lampa på i 30 sekunder. Denna tid räcker för att sensorn ska aktiveras. Sensorn används till att mäta luftkvalitén. Om ökning av värdet i sensorn upptäcks i automatläge och motorn är avstängd, körs motorn på 2. hastigheten och hastigheten ändras automatiskt. Automat- och hastighetsknappen visas med 100 % lampa, när motorn är igång. Om automatknappen trycks in eller hastigheten ändras när automatläge är aktiverad, tänds hastighetsindikatorn 100 % och motorn byter till denna hastighet och automatknappens indikator tänds med 50 % och automatdrift avbryts. Om inget görs för att starta motorn igen under 15 minuter när motorn är avstängd, avslutas automatläget. Om spiskåpan har slagits av med på/av-knappen i automatläge, avbryts automatläget.Automatlägets känslighetsinställning:Det finns 3 precisionsinställningar, där lägsta är (1) och högsta (3). Fabriksinställningen är (2), medelnivå. Om du vill ändra känsligheten, tryck på Auto/läge -knappen i 3 sekunder och du flyttas till känslighetsinställningen. Nuvarande nivå blinkar i hastighetslamporna. Känsligheten kan ändras genom att trycka på Auto/läge -knappen. Sist visad nivå är i drift. Nivåerna ökar relativt lätt, när hög precision är vald: när låg precision är vald ökar den relativt svårt.
2 : 1. Steg-knapp Apparaten	används på 1:a hastighet. Används till att ändra motorhastigheten.När spiskåpan är PÅ, är knapparnas ljusstyrka 50 %. Ljusstyrkan för den valda hastigheten är 100 %
3 : 2. Steg-knapp Apparaten	används på 2:a hastighet. Används till att ändra motorhastigheten.När spiskåpan är PÅ, är knapparnas ljusstyrka 50 %. Ljusstyrkan för den valda hastigheten är 100 %
4 : 3. Steg-knapp Apparaten	används på 3:e hastighet. Används till att ändra motorhastigheten.När spiskåpan är PÅ, är knapparnas ljusstyrka 50 %. Ljusstyrkan för den valda hastigheten är 100 %
5 : Booster-funktion	Efter ca. 10 minuter efter att denna funktion har aktiverats övergår den till lägre motorhastighet. När booster-funktionen är aktiverad, tänds booster-lampan och blinkar 100 %. Timer-funktionen kan inte aktiveras när motorn används på högsta hastighet. När timern tas till högsta nivå när den är aktiverad, avbryts timern. Används till att ändra motorhastigheten. När spiskåpan är PÅ, är knapparnas ljusstyrka 50 %. Ljusstyrkan för den valda hastigheten är 100 %

3 Användning av apparaten

6 : Varning för kolfilter	En elektronisk enhet sparar motorns användningstid. När motorn uppnår specificerad driftstid, ges en varning om filterbyte med relevant LED-ljus. Om 1. hastighetsknapp trycks in i ca. 5 sekunder när filtervarningens LED-ljus är tänd, återställs filtertiden och 180-timmars processen startar igen.
7 : På/av Slår på eller av spiskåpan. När denna knapp trycks in i ca. 1 sekund, stängs den öppna motorhastigheten av och knapparnas ljus släcks och övergår i AV-läge. I detta läge kan inte cykeln bytas och spiskåpan slås på. Om man trycker på denna knapp i AV-läge, tänds andra knappars ljus med 50 % styrka.
8 : Varning för fettfilter	En elektronisk enhet sparar motorns användningstid. När motorn uppnår 60 timmars driftstid, ges en varning om rengöring av filter med relevant LED-ljus. Om 1. hastighetsknapp trycks in i ca. 5 sekunder när filtervarningens LED-ljus är tänd, återställs filtertiden och 60-timmars processen startar igen.
9 : Wi-Fi läge* Se 3.2 HomeWhiz-in-ställning	När Wi-Fi knappen trycks i 3 sekunder, slås AP-läge på och övergår till installationsfas, alla ikoner är släckta tills inställningen är färdig och bara Wi-Fi ikonen blinkar. Wi-Fi är i bruk efter inställningen (Wi-Fi ikonen är 100 % på, när appa-raten slås på). Wi-Fi ikonen släcks inte, när apparaten slås av. Om Wi-Fi ikonen lyser 100 % när apparaten slås på, betyder det att Wi-Fi är i bruk och när du trycker på knappen tänds Wi-Fi med 50 % styrka och stängs av. Om du trycker på Wi-Fi knappen utan att installera den, blinkar den 2 gånger.
10 : HobToHood läge	När HobToHood-knappen trycks i 3 sekunder, börjar den blinka och när HobTo-Hood-knappen på hällen trycks i 3 sekunder när hällen inte används, börjar den blinka och båda tänds med 100 % styrka, när parkopplingen är färdig. Om inte HobToHood är påslagen, tänds HobToHood-ikonen med 100 % styrka och förblir ansluten till hällen, när spiskåpan slås på med på/av-knappen. När HobToHood-ikonen trycks in, tänds den med 50 % styrka och kopplar ur spiskå-pan från hällen.HobToHood och automatläge kan inte användas samtidigt.Om funktionen avbryts genom att trycka på denna knapp när HobToHood används, fortsätter spiskåpan att fungera på senaste hastighet.
11 : Luftrengöringsfunk-tion	Rengöringsläget aktiveras med luftrengöringsknappen. Detta betyder, att motorn fungerar i 10 minuter på 1. hastighet och stannar i 50 timmar och upprepar sedan funktionen. Så länge luftrengöringen är aktiverad, lyser luftrengöringsindikatorn med 100 % styrka. Efter att 1 timmes totaltid har utförts 24 gånger, tänds luftrengöringsindikatorn med 50 % styrka och luftrengöringsläget avbryts. Om hällen slås på med hastighetsknapparna när luftrengöringsläget är aktiverad eller i automatläge, avaktiveras den och fungerar på önskad hastighet. När luftrengöringsläget avaktiveras, tänds luftrengöringsindikatorn med 50 % styrka.OBSERVERA: I luftrengöringsläget är motorns drifttid ca. 5, 10, 15 eller 20 minu-ter med 4 justeringslägen. När luftrengöringsknappen trycks i ca. 3 sekunder för att öppna detta läge, visas nuvarande steg med blinkande hastighetslampor. Om man trycker på luftrengöringsknappen, byts steget som visar motorns driftstid i luftrengöringsläge.
12 : Automatisk avstäng-ning	Om spiskåpan är på och nån hastighet förutom topphastighet är på, hörs en ljudsignal när automatisk avstängning knappen ljuder och den övergår i en 15 minuters avstängningstimer. När avstängningstimern är aktiverad, tänds timer-lampan och blinkar med 100 % styrka. När timern slutar, stannar motorn och om lampan lyser, stängs den av.

3 Användning av apparaten

13 : Belysning På/Av

Lampan tänds när denna knapp trycks in en gång när spiskåpan är på. Lampan släcks när man trycker på knappen igen.

Om ingen av knapparna trycks inom 10 minuter när spiskåpan inte används, övergår spiskåpan i AV-läge.

3.2 HomeWhiz-inställning och användarkontots inställningar

Följ instruktionerna nedan för att kontrollera och följa spiskåpan från din mobiltelefon eller tablett. Du ska ansluta mobilen till ditt hemnätverk och ladda ner HomeWhiz-applikationen till din smarttelefon från app store.

1. Öppna den nedladdade HomeWhiz-mobilappen.
2. Tryck i HomeWhiz-appen på "Lägg till produkt" sektionen och välj spiskåpan från "Köksapparater".
3. Utför inställningarna genom att följa instruktionerna på skärmen.
4. tryck på trådlös-knappen i 3 sekunder, trådlös-ikonen borde börja blinka sakta.
5. Kontrollera, att platsen och bluetooth är aktiverade, nödvändiga tillstånd erhållna, så att mobiltelefonen kan ansluta automatiskt till spiskåpan under anslutningssteget till apparaten.
6. Anslut i nästa steg produkten till ditt lokala nätverk. Öppna listan av lokala nätverk i telefonen och välj lokal nätverk, som du vill ansluta till och ange lösenordet. När anslutningen till lokal nätverk är färdigt, måste den trådlösa nätverkets ikon lysa konstant.
7. Efter att ha kommit till sista steget och namngett spiskåpan, kan du återgå till hemsidan. Välj produkten från apparater-sidan och börja använda den.

Du kan se de produkter som ihopkopplats med ditt konto genom att trycka på sidan "Apparater" i appen. Du kan ta bort produkten från kontot genom att hålla produkten intryckt på denna sida.

• När du håller trådlös-ikonen intryckt i 3 sekunder, börjar trådlös nätverk -ikonen att blinka. Om HomeWhiz-inställningen inte avslutas inom 5 minuter, stängs det trådlösa nätverket och dess ikon slocknar.
• Under HomeWhiz-inställningsfasen måste telefonen/tabletten vara ansluten till det trådlösa nätverket där du vill ansluta spiskåpan innan inställningen börjas och ska förbli ansluten, tills den är färdig.

3.3 Användning av HomeWhiz

Om spiskåpan är installerad i ditt HomeWhiz-konto, räcker det med att trycka på trådlös nätverk -ikonen 1 gång, för att starta HomeWhiz-kontroll. Den börjar att blinka, när du trycker trådlös nätverk -ikonen 1 gång och försöker att ansluta till ditt lokala nätverk. Eftersom spiskåpan redan är ansluten till ditt lokala nätverk, ansluter den till det lokala nätverket snabbt och trådlös nätverk -ikonen blinkar kontinuerligt.

3 Användning av apparaten

- För att kontrollera spiskåpan från HomeWhiz, måste det lokala nätverket där spiskåpan anslöts tidigare vara aktiverad och Internet-hastigheten vara god. Mobil-telefonen/tabletten måste vara ansluten till Internet.

- Du kan även kontrollera produkten från HomeWhiz och apparatens skärm, när HomeWhiz-anslutningen är aktiverad.

- Vid strömavbrott eller avbrott i Internet-anslutningen i det lokala nätverket som spiskåpan är ansluten till, avaktiveras apparaten på HomeWhiz-appen.

3.4 Energieffektiv användning

• Justera hastigheten under användning av apparaten enligt ång- och luktmängden för att spara energi.
• Använd låga hastigheter (1-2) under normala förhållanden och hög hastighet (3) för hög ång- och luktnivå.
• Lyset i kåpan är ämnad för belysning av matlagningsområdet.
• Användning av dem till belysning av rummet förbrukar energi i onödan och är otillräcklig.

3.5 Användning av spiskåpan

• Apparaten innehåller en motor med olika hastigheter.

• Vi rekommenderar att man använder låga hastigheter i normala förhållanden och hög hastighet, när lukten och ångnivån ökar.

• Starta apparaten genom att trycka på önskad hastighetsinställningsknapp. (1, 2, 3).

• Matlagningsområdet kan belysas genom att trycka på lampan (13).

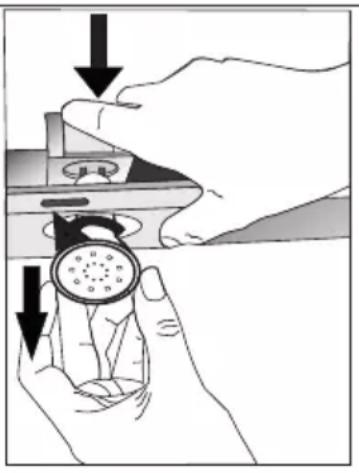

3.6 Byte av lampa

MAX 3 W

Utför apparatens elanslutningar. Apparaten använder en 3 W LED-lampa. För att byta lampan, tryck ner dess fäste från baksidan, vrid den motsols och dra ut den. Installera ny lampa i motsatt ordning.

Lampa
Lampans effekt 3 W
Fäste/kontakt GZ 10
Lampans spänning 220 - Mått 53 x 50 mm	240 V
ILCOS-kod DR/F3-220-240-GZ10-50-53
Ljusflöde 260 lm
Korrigerad färgtemperatur	3000 K

Denna produkt innehåller ljuskälla med energieffektivitetsklass "F".

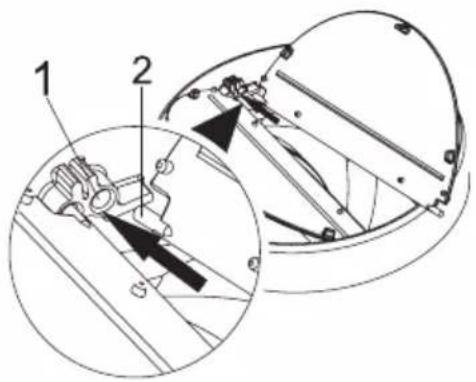

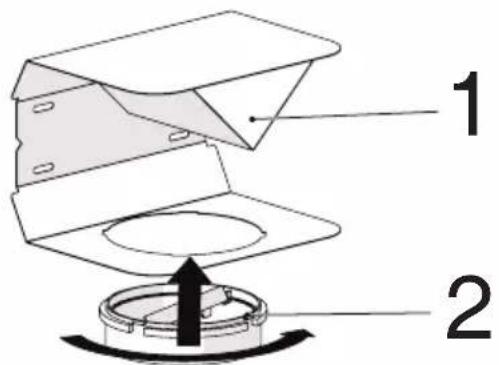

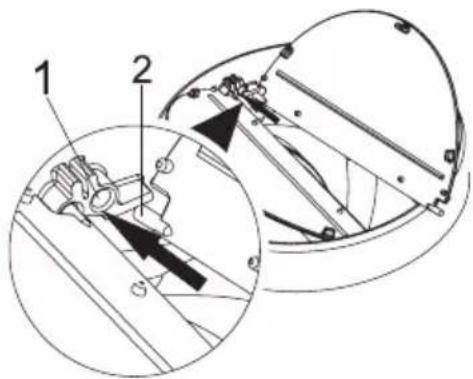

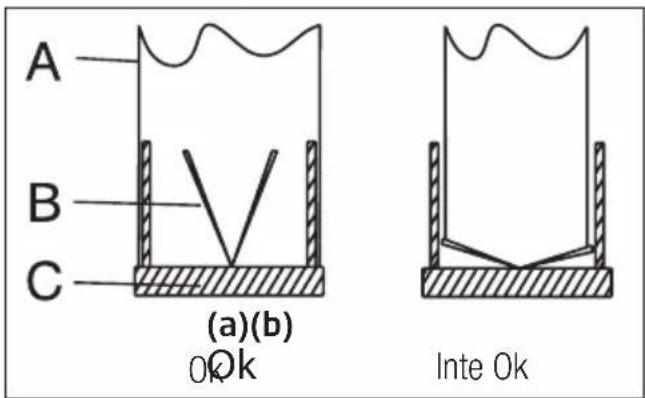

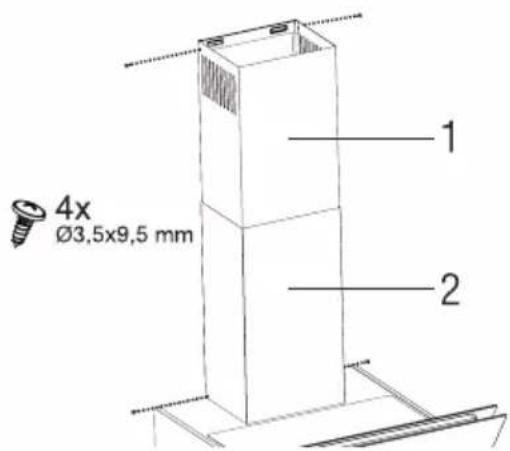

3.7 Användning med skorstensanslutning

bort via rökröret, som är fäst i anslutningshuvu- det på kåpan.

3 Användning av apparaten

- Rökkanalens diameter måste vara samma som anslutningsringens. I vågräta inställningar, ska röret vara riktad lätt uppåt (ca. 10°), så att luften kan lämna rummet lätt.

3.8 Användning utan skorstensanslutning

as genom kolfilter och returneras in i rummet. Kol- filter används, när det inte finns rökkanal i byggnaden.

• I användning utan rökkanal, ska klaffarna inuti rökkanalens adapter tas bort.
• Ta bort aluminiumfettfiltret. För att installera kolfiltret, centrera den på fläktstommens plastdelens båda sidor och fäst den med flikarna. Spänn den genom att vrida till höger eller vänster.
• Byte av aluminiumfettfilter

FARA: För att aktivera kolfiltret, håll automatisk avstängning knappen och luftrengöringsknappen intryckt i 3 sekunder. Om produkten övergår till att använda rökkanal, ska den avaktiveras på samma sätt.

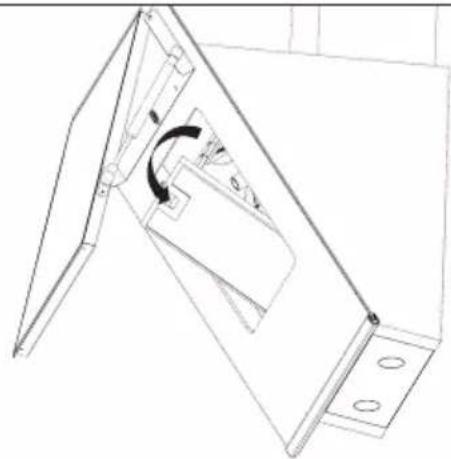

4 Rengöring och underhåll

Koppla ur apparaten ur strömförsörjningen eller koppla ur huvudbrytaren innan rengöring och underhåll.

Aluminiumfettfiltret används till borttagning av oljepartiklar i luften. Aluminiumfettfiltrets färg kan ändras efter upprepad rengöring. Detta är normalt och filtret behöver inte bytas.

• Tryck aluminiumfettfilterns lås framåt.
• Dra sedan försiktigt ner och ut. Annars kan filtret böjas. Tvätta och skölj aluminiumfettfiltret med flytande rengöringsmedel och installera aluminiumfettfiltret på plats, genom att utföra ovan specificerade steg i omvänd ordning. Dessa aluminiumfettfilter används till borttagning av oljepartiklar i luften.

Aluminiumfettfiltret kan även tvättas i diskmaskin.

FARA: Under normal användning ska aluminiumfettfiltret tvättas en gång i månaden.

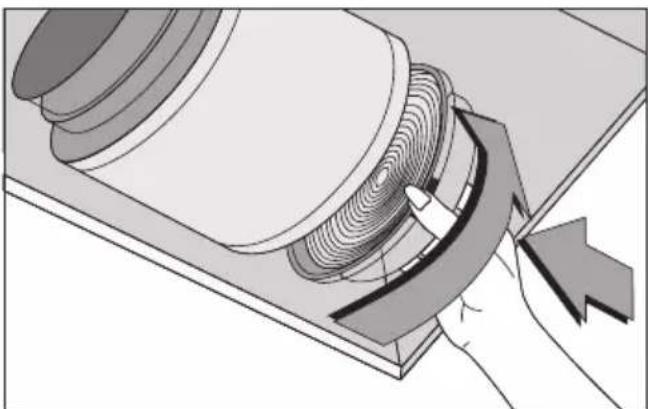

4.2 Byte av kolfiltren

Anti-luktfilter innehåller kol (aktivt kol). Oberoende om ett kolfilter används eller inte, måste aluminiumfilter alltid installeras.

• Avlägsna aluminiumfiltren.
• För att ta bort kolfiltret, vrid flikarna motsols och lossa filtret.
  • Installera det nya kolfiltret.
  • Installera aluminiumfiltren.

FARA:

• Kolfiltret ska aldrig rengöras.
• Byt kolfiltret var 3:e månad.
• Kolfiltret kan köpas från auktoriserad service.

WARNING: Läs säkerhetsinformationen i bruksanvisningen, innan installationen påbörjas.

WARNING: Om skruvar eller fixeringsanordningar inte installeras enligt dessa instruktioner, kan det orsaka elchock.

Kontakta närmaste auktoriserad service för att installera spiskåpan.

Det är kundens ansvar att preparera spiskåpans installationsplats och elinstallationer.

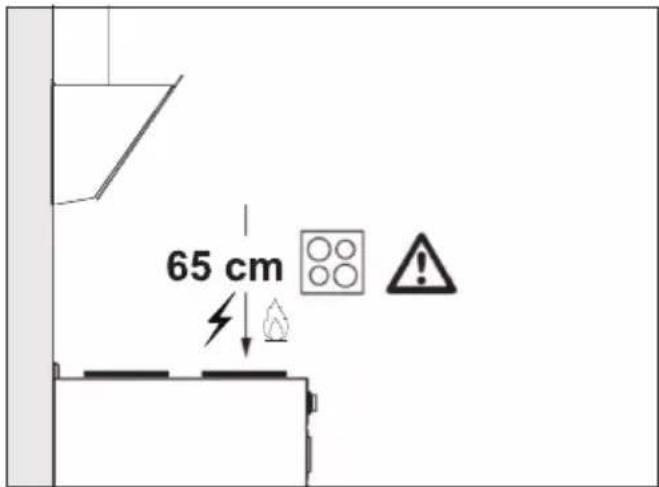

5.1 Apparatens position

65 cm

• Avständet mellan hällen och spiskåpan ska observeras innan installation. Denna avständ ska vara 65 cm.
• Avståndet ska mätas från gallrets yta på gas-hällar,
• Från glasytan på elhällar.

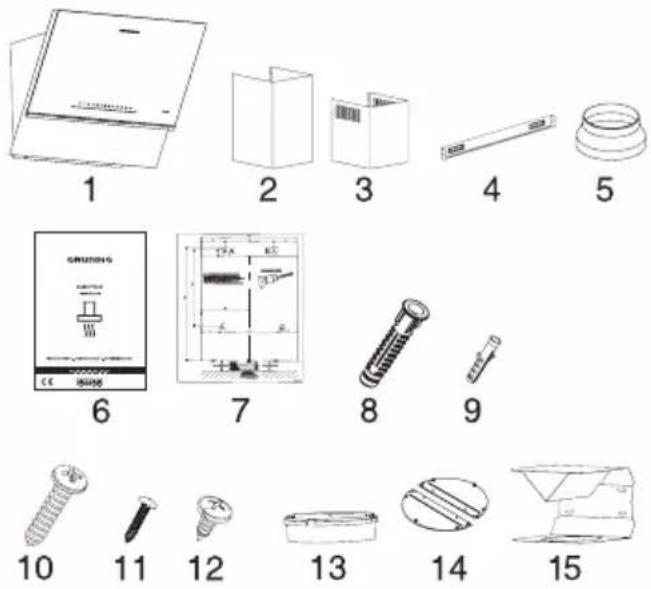

5.2 Installationsutrustning

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1. Produkt
2. Yttre rökkanal
3. Inre rökkanal
4. Skorstenens anslutningsplatta
5. ∅150/120 mm rökkanalens plastadapter
6. Användarmanual
7. Installationsmönster
8. ∅10 mm plastplugg
9. ∅6 mm plastplugg
10. 5,5x60 väggmonteringsskruvar
11. 3.9x22 rökkanalens anslutningsplattas skruv
12. 3.5x9.5 rökkanalens anslutningsskruv
13. ∅120 mm rökkanalens adapter
14. ∅120 mm rökkanalens klaff
15. Luftbaffel
    Informationen angående förberedelse av spiskåpans installationsplats har angivits nedan.

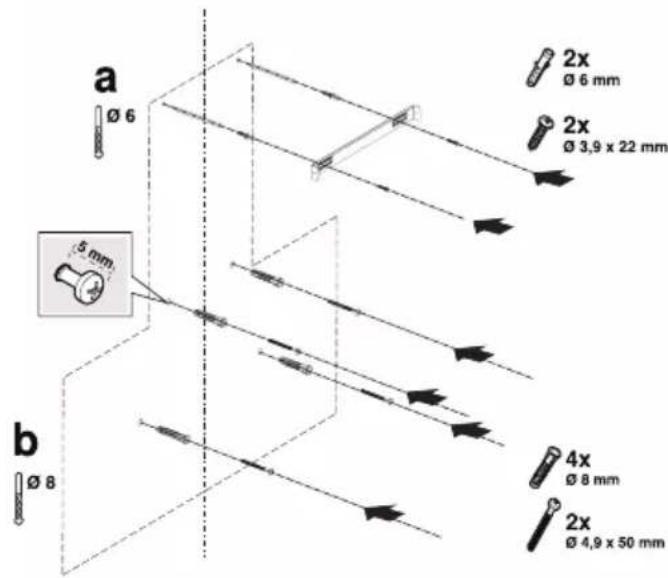

5.3 Väggmontering

• Väggen ska vara rak, platt och tillräckligt stark.
• Borrhålens längd ska överensstämma med skruvarnas längd.

- Skruvarna och pluggarna ska passa för tegelväggar. För andra byggnadsmaterial (t ex. gipsvägg, skiva, porös betong), ska passande pluggar och skruvar användas.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø 4,9 x 50 mm

(Bild 2)

FARA: Kontrollera innan borning, att inga el-, gas- eller vattenledningar finns i närheten av borrningsplatserna.

Rita en mittenlinje från taket vinkelrätt mot spiskåpans nedre kant.

Fäst den med tillbehören levererade monteringsmallen på ytan, där spiskåpan ska monteras. Observera under denna funktion spiskåpans installationshöjd.

I mitten av rökkanalens platta finns en flik. Placera denna fliks mittpunkt på den dragna linjen, som ritats vinkelrät mot väggen. Justera under denna funktion spiskåpan enligt dess max. höjd (Bild 1). Markera hålen där rökkanalens platta ska monteras med penna (Bild 2/a).

Borra i de markerade punkterna med ∅6 mm borr och placera 2 plastpluggar i hålen (Bild 2/a). Installera rökkanalens anslutningsplatta i väggen med 3,9x22 skruvar (Bild 2/a).

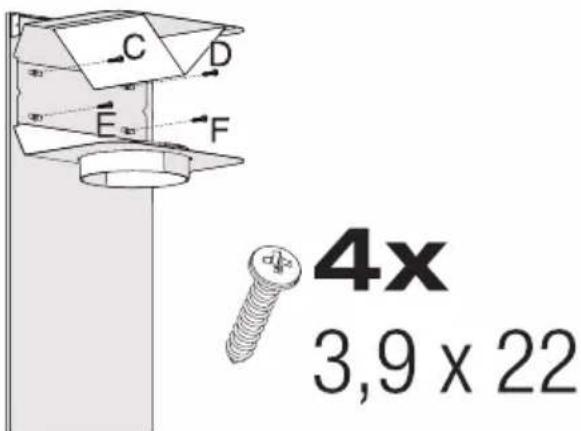

För att montera spiskåpans hölje kan du använda A, B, C, D ∅8 mm borr på monteringsmallen och placera plastpluggar i dessa hål. (Bild 2/b).

2 st. 5.5x60 fästskruvar med 5 mm avständ mellan skruvhuvudena och väggen (Bild 2/b).

1 2 A

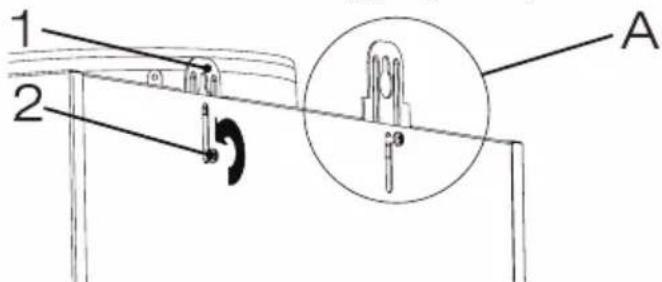

(Bild 3)

1. Hängplatta
2. Hängplattans fästskruv

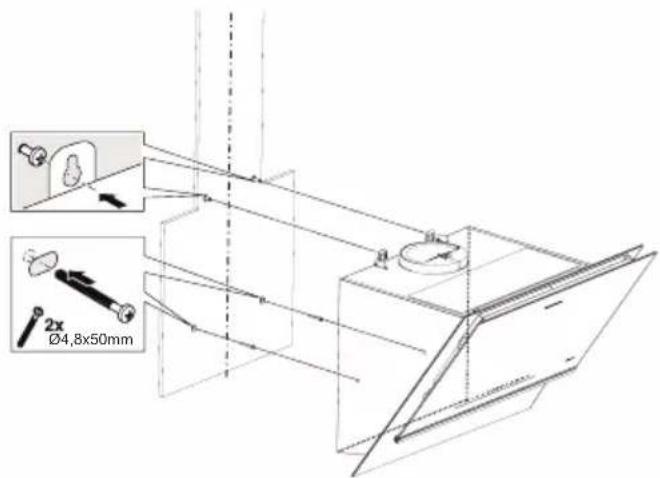

För att installera spiskåpan på väggen, lossa på skruvarna i hängplattan som monterats i motorkåpan och dra dem upp, och fäst igen (Bild 3/A).

Slå på spiskåpans sugningsglas och ta bort aluminiumfettfiltret.

Håll spiskåpan från dess kropp och placera den i fästskruvarna i väggen och dra åt skruvarna (Bild 4). Fäst spiskåpan med 5.5x60 skruvar i väggen genom monteringshålet på apparatens insida (Bild 4).

5.4 Anslutning till skorsten

Placera plasttappen (Bild 5/område nr. 2) på tappens anslutning i motorns utlopp (Bild 5/område nr.1). Böj sedan klaffen lätt för att placera den andra tappen i klaffen och fäst den i anslutningen (Bild 5).

Om du ska använda ∅ 120/150 mm skorstenens plastadapter, anslut rörets ena ände i denna adapter, om den inte ska användas, direkt i produktens utgång. Anslut den rörets andra ände i skorstenen. Kontrollera att dessa två anslutningar är fästa tillräckligt hårt, så att de inte lossnar när apparaten används på full effekt. Kontrollera att klaffarna inuti skorstenen fungerar, när de dras åt med fästena. Anslut skorstenens anslutningskanal på adapterns utsida (Bild 6/a). Om anslutningskanalen installeras på adapterns insida, sker inte sugning av luft, då skorstenens klaff som hindrar luftens returnering förblir stängd (Bild 6/b). Röranslutningens och krokmängden måste vara så liten som möjligt.

A : Skorstenens utgångsrör
B: Inga returklaffar
C: Plaströkkanal

Ventilerna är stängda, apparaten fungerar inte och hindrar möjlig lukt och damm att komma in från utsidan.

A B C (a)(b) Ok Inte Ok

(Bild 6)

Utför produktens elinstallationer, innan installationen av rökkanalen påbörjas. För rökkanalens plattor runt kroppen. Skruva den yttre skorstenen i dess fästplattor, som är monterade i motorhöljet (Bild 7). Dra den inre skorstenen mot rökkanalens fästplatta, som monterats i väggen från dess yttre kant, och fäst skruvarna (Bild 7).

4x Ø3,5x9,5 mm 1 2

(Bild 7)

Nät kolfiltret används, har luftavvisare levererats med produkten med funktionen att återföra den rengjorda luften med kolfiltret från rökkanalen. Installera luftavvisaren på följande sätt.

I mitten av rökkanalens platta finns en flik. Placera denna fliks mittpunkt på den dragna linjen, som ritats vinkelrät mot väggen. Centrera horisontellt och markera hålen där anslutningsplattan ska monteras med penna (Bild 8/A, B).

Borra i de markerade punkterna med ∅6 mm borr och placera 2 plastpluggar i hålen (Bild 8/A, B).

Installera rökkanalens anslutningsplatta i väggen med 3.9x22 skruvar (Bild 8/A, B).

Installera för luftavvisaren punkterna C, D, E, F med ∅6 mm borr och ∅6 mm plastpluggar (Bild 8). Installera spiskåpans kropp (Bild 4).

1. Klafftappens anslutning
2. Klafftapp Fäst de medföljande rökkanalens klaffar till rökkanalens plastadapter på följande sätt.

Placera plasttappen (Bild 9/område nr. 2) på tappens anslutning i motorns utlopp (Bild 9/område nr.1). Böj sedan klaffen lätt för att placera den an-

dra tappen i klaffen och fäst den i anslutningen (Bild 9).

Fäst rökkanalens plastadapter, som ingår i förpackningen, i luftavvisarens riktning. Lås rökkanalens adapter genom att vrida den i pilens riktning.

C D E F 4x 3,9 x 22

(Bild 11)

Installera luftavvisaren med 3.9 x 22 skruvar från punkterna C, D, E, F som gjorts tidigare (Bild 11).

Då böjningar och hörn i aluminiumröret leder till försämrad luftsugningsförmåga, undvik att använda böjar och hörn så mycket som möjligt.

Installera spiskåpans rökkanalens platta (Bild 7)

5.7 Förvaring

• Om du inte tänker använda apparaten under en längre tid ska du förvara den försiktigt.
• Koppla ur apparaten och låt den svalna innan den lyfts upp.
• Förvara apparaten och tillbehören i dras originalförpackning.
• Förvara apparaten på en sval och torr plats.
• Förvara apparaten alltid oåtkomlig för barn.

5.8 Hantering och transport

• Bär apparaten i originalpackning under hantering och transport. Apparatens packning skyddar den mot fysiska skador.
• Placera inga tunga föremål på apparaten eller förpackningen. Apparaten kan skadas.
• Om du tappar apparaten kan det bli icke-operativt eller orsaka bestående skador.

6 Felsökning

Felsökning Orsak Hjälp
Produkten fungerar inte. Kontrollera säkringen. Säkringen kan vara utlöst, returnera den.
Produkten fungerar inte. Kontrollera elanslutningen. Nätspänningen ska vara mellan 220-240 V.
Produkten fungerar inte. Kontrollera elanslutningen. Kontrollera om andra produkter i köket fungerar.
Lampan fungerar inte. Kontrollera elanslutningen. Nätspänningen ska vara mellan 220-240 V.
Lampan fungerar inte. Kontrollera lampans brytare. Lampans brytare ska vara i “on” position.
Lampan fungerar inte. Kontrollera lamporna. Produktens lampor ska inte vara felaktiga.
Produktens luftintag är lågt. Kontrollera aluminiumfiltret. Aluminiumoljefiltret ska rengöras minst en gång i månaden under normala förhållanden.
Produktens luftintag är lågt. Kontrollera ventilationskanalen. Ventilationskanalen ska vara i “on” position.
Produktens luftintag är lågt. Kontrollera kolfiltret. Produkter med kolfilter, ska filtren bytas ut normalt vart 3. månad.
