INSTRUKCJA OBSŁUGI GDSP5470BSCH GRUNDIG

Proszę najpierw przeczytać tę instrukcję obsługi!

Szanowny Kliencie,

dziękujemy za wybranie urządzenia marki Grundig. Mamy nadzieję, że zakupione urządzenie, wyprodukowane z zapewnieniem wysokiej jakości przy użyciu najnowszych technologii, okaże się w pełni zadowalające. W tym celu przed użyciem urządzenia należy uważnie przeczytać całą instrukcję obsługi oraz dołączone dokumenty i zachować je do wglądu na przyszłość. Przekazując urządzenie innemu użytkownikowi, należy dołączyć również niniejszą instrukcję. Należy postępować zgodnie z instrukcjami, zwracając uwagę na wszystkie informacje i ostrzeżenia zamieszczone w niniejszym dokumencie.

Należy pamiętać, że niniejsza instrukcja może odnosić się także do innych modeli. Różnice pomiędzy modelami są wyraźnie opisane w instrukcji.

Znaczenie symboli

W różnych częściach niniejszej instrukcji obsługi stosowane są następujące symbole:

Ważne informacje i przydatne wskazówki dotyczące użytkowania.

OSTRZEŻENIE: Ostrzeżenia przed niebezpiecznymi sytuacjami zagrażającymi życiu i mieniu.

Niebezpieczeństwo pożaru.

Ostrzeżenie przed porażeniem prądem.

PAPIER Z RECYKLINGU

I NADAJACY SIĘ

DO PONOWNEGO

PRZETWORZENIA

Urządzenie zostało wyprodukowane w przyjaznych środowisku, nowoczesnych zakładach bez negatywnego wpływu na przyrodę.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

1.1 Ogólne zasady dotyczące bezpieczeństwa

Ważne zasady dotyczące bezpieczeństwa Przeczytaj je uważnie i zachowaj na przyszłość Rozdział ten zawiera instrukcje zachowania bezpieczeństwa, które pomogą chronić się przed ryzykiem pożaru, porażenia prądem elektrycznym, wycieku mikrofal, obrażenia mi ciała lub szkodami w mieniu. Nieprzestrzeganie tych instrukcji spowoduje unieważnienie gwarancji.

- Produkty firmy Grundig spełniają wszystkie wymogi stosownych norm bezpieczeństwa. W przypadku jakiegokolwiek uszkodzenia urządzenia lub przewodu zasilającego, aby uniknąć wszelkich zagrożeń, należy oddać je do naprawy lub wymiany przez sprzedawcę, punkt serwisowy lub specjalistę albo autoryzowany serwis. Będna lub niefachowa naprawa może być niebezpieczna i powodować zagrożenie dla użytkowników.

- To urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań, na przykład:

– na zapleczu kuchennym przez personel sklepów, biur i innych miejsc pracy;
- w gospodarstwach rolnych;
– do użytku przez klientów ho- teli i innych obiektów nocle- gowych;
- w pensjonatach.

- Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem, w sposób opisany w niniejszej instrukcji.

- Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowej instalacji lub niewłaściwego stosowania produktu.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

- Urządzenie może być obsługiwane przez dzieci w wieku 8 lat i starsze, osoby o ograniczo- nych możliwościach fizycznych, postrzegania lub umysłowych, a także osoby bez doświadczenia lub wiedzy w zakresie obsługi urządzenia, o ile będą one pod nadzorem lub zostaną szczegółowo poinstruowane o bezpiecznym korzystaniu z urządzenia i zrozumieją potencjalne zagrożenia.

- Nie należy pozwalać dzieciom bawić się urządzeniem. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru.

- Minimalna odległość pomiędzy powierzchniami podpór garnków znajdującymi się na szczycie kuchenki a najniższą częścią produktu musi wynosić co najmniej 65 cm.

- Jeżeli w instrukcji instalacji gazowej płyty kuchennej podano odległość większą, wówczas należy zastosować wskazaną wartość.

• Zasilanie z domowej sieci elektrycznej musi być zgodne z informacjami podanymi na tabliczce znamionowej urządzenia.
• Urządzenia nie wolno nigdy używać, jeśli przewód zasilający lub samo urządzenie są uszkodzone.
• Aby zapobiec uszkodzeniu przewodu zasilającego, nie wolno dopuścić do jego ściskania, zginania lub ocierania o ostre krawędzie. Trzymaj przewód zasilający z dala od gorących powierzchni i otwartego ognia.
• Urządzenia można używać tylko wtedy, gdy jest podłączone do gniazda ściennego z uziemie-niem.

OSTRZEŻENIE: Podłącz urządzenie do zasilania dopiero po całkowitym zakończeniu montażu.

• Urządzenie ustaw tak, aby zawsze był możliwy dostęp do wtyczki.
• Nie należy dotykać lamp, jeśli były włączone przez długi czas. Grozi to poparzeniem dłoni go-rącą żarówką.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

- Należy stosować się do wymagań dotyczących odprowadzania powietrza wywiewanego (to ostrzeżenie nie dotyczy sytuacji korzystania z okapu bez przewodu spalinowego).

- Okap należy uruchamiać po ustawieniu garnka, patelni itp. na płycie grzewczej. W przeciwnym wypadku wysoka temperatura może doprowadzić do zniekształcenia niektórych części produktu.

- Okap należy wyłączać przed zdjęciem garnka, patelni itp. z płyty grzewczej.

- Nie pozostawiać rozgrzanego oleju na płycie grzewczej. Garnki z gorącym olejem mogą się za-palić samoczynnie.

- Należy uważać na zasłony i inne elementy osłaniające okna, ponieważ olej może zapalić się samoczynnie podczas smażenia np. frytek.

- Filtr tłuszczu należy wymieniać co najmniej raz w miesiącu. Filtr węglowy należy wymieniać co najmniej raz na 3 miesiące.

- Produkt należy czyścić zgodnie z instrukcją obsługi. Czyszczenie w sposób niezgodny z instrukcją obsługi może prowadzić do ryzyka pożaru.

- Zabrania się stosowania materiałów filtracyjnych nieodpornych na ogień zamiast właściwych filtrów.

- Należy stosować wyłącznie oryginalne lub zalecane przez producenta części zamienne.

- Nie uruchamiać produktu bez zamontowanego filtra ani nie wyjmować filtrów z pracującego okapu.

- W razie pojawienia się płomieni odłączyć produkt oraz urządzenia kuchenne od zasilania.

- W razie pojawienia się płomieni przykryć płomień i w żadnym wypadku nie gasić go wodą.

- Przed każdym czyszczeniem urządzenia i gdy nie jest ono używane należy wyjąć wtyczkę z gniazdka ściennego.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

- Podciśnienie w otoczeniu nie może przekraczać 4 Pa (4 × 10 barów) przy równoczesnym działaniu okapu nad elektryczną płytą grzewczą i urządzeń AGD zasilanych elektrycznie prądem o innych parametrach.

- Jeśli w pomieszczeniu, w którym działa okap, są wykorzystywane urządzenia zasilane olejem opałowym lub gazem, jak np. ogrzewacze pomieszczeń, to wylot spalin z takich urządzeń musi być całkowicie odizolowany lub takie urządzenia muszą być hermetyczne.

- Jako przewody spalinowe należy stosować rury o średnicy 120 lub 150 mm. Rura łącząca musi być możliwie jak najkrótsza i mieć jak najmniej kolanek.

- Niebezpieczeństwo zadła- wienia! Wszystkie materiały opakowaniowe należy trzymać z dala od dzieci.

OSTRZEŻENIE: Jeśli jest to okap nad kuchnia, jego wystające części mogą się nagrzewać.

- Wylotu produktu nie wolno przyłączać do kanałów powietrznych, które odprowadzają inny dym.

- Wentylacja w pomieszczeniu może być niewystarczająca w przypadku równoczesnego korzystania z okapu nad elektryczną płytą grzewczą oraz urządzeń zasilanych gazem lub innymi paliwami (niniejsze ostrzeżenie może nie dotyczyć urządzeń, które odprowadzają powietrze z powrotem do pomieszczenia).

- Przedmioty znajdujące się na produkcie mogą spaść. Nie stawiać żadnych przedmiotów na produkcie.

- Nie flambirować bezpośrednio nad urządzeniem.

OSTRZEŻENIE: Przed zamon- towaniem okapu usunąć folię ochronną.

- Nie wolno pozostawiać otwartego ognia pod działającym okapem

- Frytkownice trzeba stale obserwować w trakcie użytkowania: przegrzany olej może zająć się płomieniem.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

1.2 Zgodność z dyrektywą WEEE i pozbywanie się zużytych wyrobów:

Wyrób ten jest zgodny z dyrektywą Unii Europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/UE). Wyrób opatrzony jest symbolem klasyfikacyjnym dla zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Symbol ten oznacza, że produktu nie należy utylizować z innymi domowych śmieciami po zakończeniu okresu użytkowania. Zużyte urządzenie należy oddać do oficjalnego punktu odbioru zajmującego się recyklingiem urządzeń elektrycznych i elektronicznych. Aby odnależć tego typu miejsce, należy skontaktować się z lokalnymi władzami lub sprzedawcą, u którego zakupiono produkt. Każde gospodarstwo domowe odgrywa ważną rolę w odzyskiwaniu i recyklingu starych urządzeń. Odpowiednia utylizacja zużytego urządzenia pomaga zapobiegać potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzi.

1.3 Zgodność z dyrektywą RoHS

Zakupiony wyrób jest zgodny z dyrektywą RoHS Unii Europejskiej (2011/65/UE). Nie zawiera szkodliwych ani zakazanych materiałów wyszczególnionych w tej Dyrektywie.

1.4 Informacje o opakowaniu

Materiały, w które opakowany jest produkt zostały wyprodukowane z surowców uzyskanych w procesie recyklingu zgodnie z krajowymi przepisami z zakresu ochrony środowiska. Nie należy utylizować materiałów opakowaniowych wraz z innymi odpadami domowymi. Należy oddać je w jednym z punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

1.5 Deklaracja zgodności CE

Zakres częstotliwości 2400MHz

Maks. moc transmisji 2,75W

Jako Arcelik A.Ş. deklarujemy, że ten produkt i/lub te produkty są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:– Produkty: support.grundig.com

2 Ogólny wygląd

2.1 Omówienie

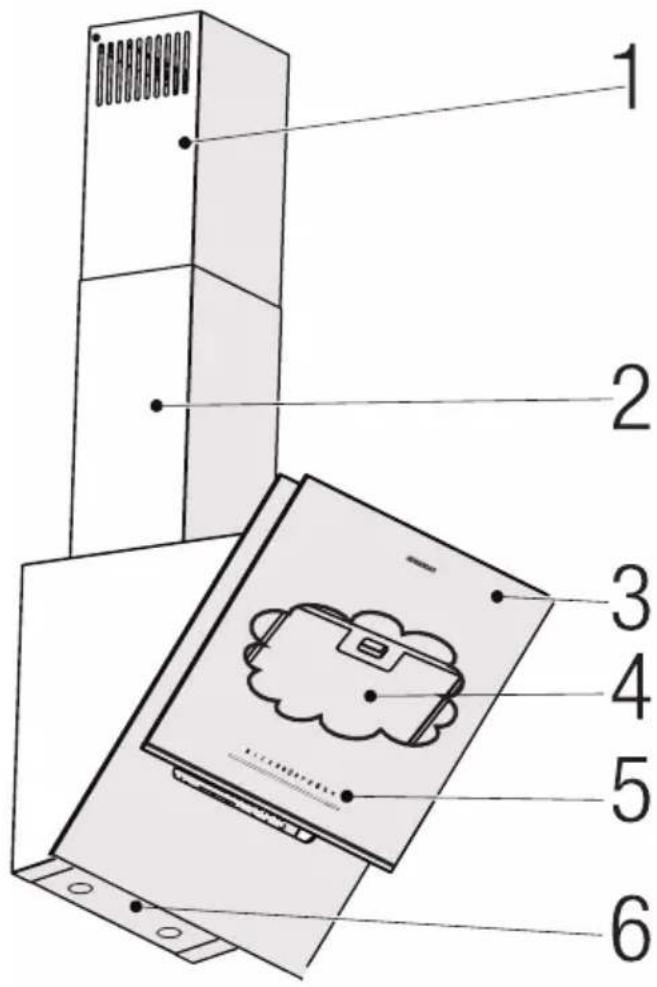

1. Wewnętrzny kanał spalinowy
2. Zewnętrzny przewód kominowy
3. Szybka okapu kuchennego
4. Aluminiowe filtry oleju (za szklaną osłoną)
5. Zespół sterujący
6. Lampa

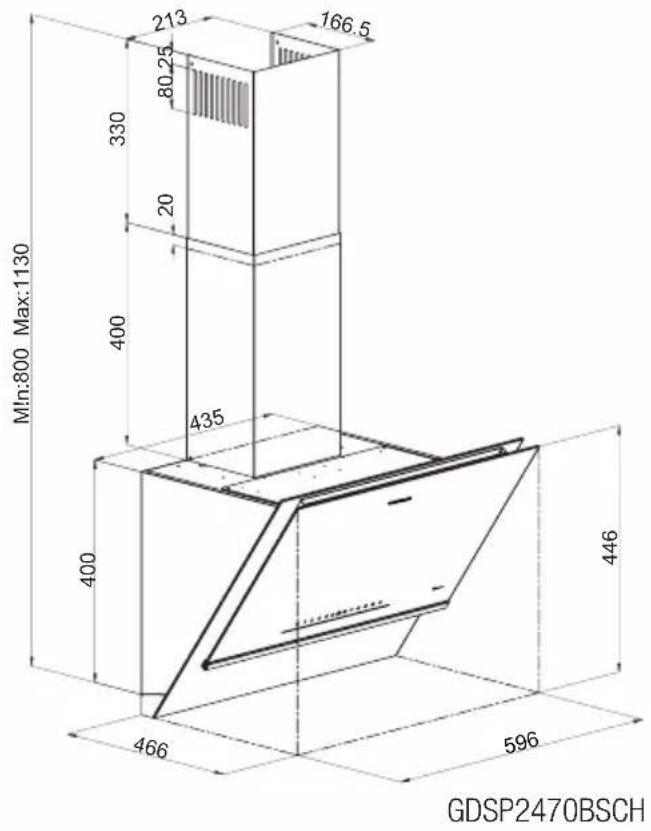

Mln:800 Max:1130 213 166.5 80.25 330 20 400 435 400 446 466 596 GDSP2470BSCH

261 250 80.25 380 20 400 690 400 446 466 896 M:800 Max:1180

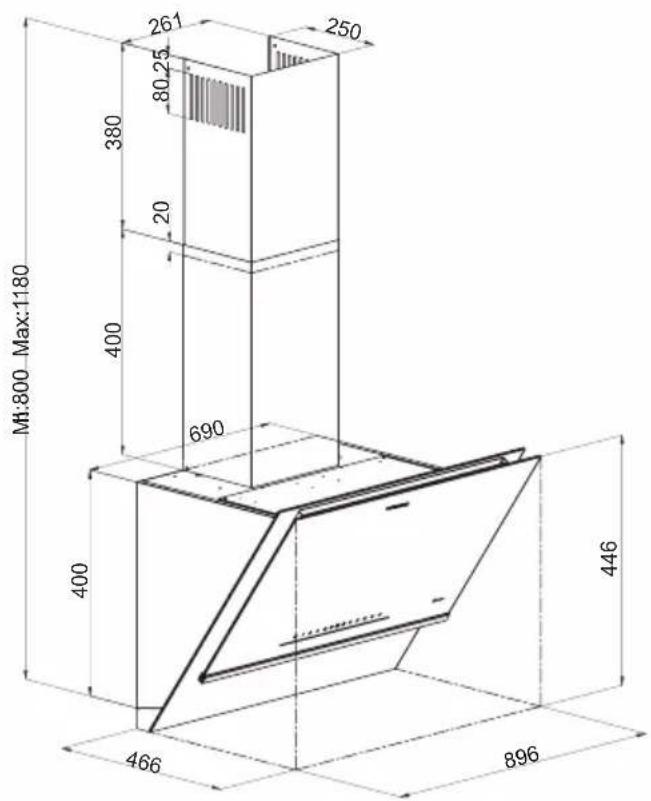

(rys. 1)

GDSP5470BSCH

GDSP5470DXSCH

2 Ogólny wygląd

2.2 Dane techniczne

Model GDSP2470BSCH GDSP5470BSCH		GDSP5470DXSCH
Napięcie zasilania 220-240V~ 50Hz
Moc lampy 2 x 3W
Moc silnika 275W
Pasmo częstotliwości 2400 MHz
Maksymalna moc wyjściowa 2,75 W
Przepływ - 3. Poziom 580 m3/h	575 m3/h
Przepływ - wysoki poziom 752	m3/h 763 m3/h
Klasa izolacji silnika Klasa F
Klasa izolacji Klasa I

3 Obsługa urządzenia

3.1 Sterowanie urządzeniem

(XAZK)	[IMAGE]
PRZYCISK FUNKCJA
1 : Przycisk trybu auto Służy	do dokonywania wyboru między pracą automatyczną a ręczną. Po przełączeniu w tryb automatyczny przez naciśnięcie tego przycisku, przycisk auto zapala się na LED 1-2-3 obrotów odpowiednio o 100% i ostatecznie przechodzi do 1. obrotu, gdzie działa jako 1 raz zgaszony i 1 raz włączony przez 30 sekundy. Ten czas jest wystarczający do włączenia czujnika. Czujnik służy do pomiaru jakości powietrza. W trybie automatycznym, jeśli zostanie wykryty wzrost wartości w czujniku i silnik jest wyłączony, silnik pracuje na 2. prędkości i jest ona automatycznie zmieniana. Przycisk auto i przycisk prędkości są wskazywane przez rozjaśnienie na 100% podczas pracy silnika. Po naciśnięciu przycisku auto lub zmianie prędkości, gdy tryb automatyczny jest aktywny, wskaźnik zmienionej prędkości zaświeci się na 100%, silnik przełączy się na tę prędkość, wskaźnik przycisku auto zaświeci się na 50%, a tryb automatyczny zostanie anulowany. Jeśli nic się nie wydarzy, aby umożliwiać ponowne uruchomienie silnika w ciągu 15 minut od jego wyłączenia, pozycja automatyczna zostanie opuszczona. Jeśli okap zostanie wyłączony, gdy przycisk Wł./Wył. znajduje się w pozycji automatycznej, tryb automatyczny zostanie anulowany.Ustawienie czułości trybu auto: Dostępne są 3 precyzyjne ustawienia, od najniższego (1) do najwyższego (3). Ustawienie fabryczne to (2), średni poziom. Jeśli chcesz zmienić czułość, naciśnij przycisk Auto/Mode przez 3 sekundy i wejdź w ustawienia czułości. Aktualny etap miga na LED prędkości. Poziom czułości można zmienić, naciskając przycisk Auto/Mode. Ostatni pokazany poziom jest nieprzerwanie ważny. Poziomy rosną stosunkowo łatwo, gdy wybrana jest wysoka precyzja; gdy wybrana jest niska precyzja, jest to stosunkowo ciężkie.
Funkcji HobToHood i trybu Auto nie można używać jednocześnie.
2 : 1. Przycisk stopnia	Obsługuje urządzenie na 1. prędkości. Służy do zmiany prędkości silnika. Gdy okap jest włączony, jasność tych przycisków wynosi 50%. Podświetlenie wybranej prędkości będzie 100%.
3 : 2. Przycisk stopnia	Obsługuje urządzenie na 2. prędkości. Służy do zmiany prędkości silnika. Gdy okap jest włączony, jasność tych przycisków wynosi 50%. Podświetlenie wybranej prędkości będzie 100%.
4 : 3. Przycisk stopnia	Obsługuje urządzenie na 3. prędkości. Służy do zmiany prędkości silnika. Gdy okap jest włączony, jasność tych przycisków wynosi 50%. Podświetlenie wybranej prędkości będzie 100%.
5 : Funkcja boost	W prawie 10 minut po aktywacji tej funkcji przechodzi na niższe obroty silnika. Gdy funkcja Boost jest aktywna, przycisk Boost zapala się, migając 100%. Funkcja wyłącznika czasowego nie może być włączona, gdy silnik pracuje na najwyższych obrotach. Gdy wyłącznik czasowy zostanie przeniesiony do najwyższego poziomu, gdy jest aktywny, zostanie on anulowany. Służy do zmiany prędkości silnika. Gdy okap jest włączony, jasność tych przycisków wynosi 50%. Podświetlenie wybranej prędkości będzie 100%.

3 Obsługa urządzenia

6 : Ostrzeżenie o filtrze węglowym	Jednostka elektroniczna rejestruje czas pracy silnika. Gdy praca silnika osiągnie określony czas, zostaniesz ostrzeżony o konieczności wymiany filtra poprzez zapalenie odpowiedniej LED. Jeśli naciśniesz przycisk pierwszej prędkości przez około 5 sekund, gdy ta ostrzegawcza LED filtra świeci, czas filtra zostanie zresetowany i 180-godzinny proces zostanie wznowiony.
7 : Włącznik/Wyłącznik	Służy do włączania i wyłączania okapu. Po naciśnięciu tego przycisku przez około 1 sekundę, silnik zostaje wyłączony, jeśli jest włączony, podświetlenie przycisków gaśnie i okap wyłącza się. W tej pozycji nie można zmienić cyklu i nie można włączyć okapu. W pozycji wyłączonej naciśnięcie tego przycisku włącza podświetlenie innych przycisków z 50% jasnością.
8 : Ostrzeżenie o filtrze tłuszczowym	Jednostka elektroniczna rejestruje czas pracy silnika. Gdy czas pracy silnika osiągnie 60 godzin, pojawi się ostrzeżenie przez zapalenie odpowiedniej LED, że filtr należy wyczyścić. Jeśli naciśniesz przycisk pierwszej prędkości przez około 5 sekund, gdy ta ostrzegawcza LED filtra świeci, czas filtra zostanie zresetowany i 60-godzinny proces zostanie wznowiony.
9 : Tryb Wi-Fi:* Patrz: 3.2 dla konfiguracji HomeWhiz	Gdy przycisk Wi-Fi jest wciśnięty przez 3 sekundy, włącza tryb AP i przechodzi do etapu instalacji, wszystkie ikonki gasną do czasu zakończenia konfiguracji i miga tylko ikonka Wi-Fi. Po konfiguracji Wi-Fi pozostaje włączone (ikonka Wi-Fi jest włączona w 100% po włączeniu urządzenia). Ikonka Wi-Fi nie znika po wyłączeniu urządzenia. Jeśli ikonka Wi-Fi świeci w 100%, gdy włączamy urządzenie, oznacza to, że Wi-Fi jest włączone i po naciśnięciu przycisku Wi-Fi zapała się na 50% i gaśnie. Jeśli naciśniesz przycisk Wi-Fi bez zainstalowania, zamiga 2 razy.
10 : Tryb HobToHood	Gdy przycisk HobToHood zostanie wciśnięty przez 3 sekundy, zacznie migać, gdy przycisk HobToHood na kuchence zostanie wciśnięty przez 3 sekundy, gdy nic nie gotujemy, zacznie migać i oba zapalą się na 100% po zakończeniu parowania. O ile HobToHood nie jest wyłączony, ikonka HobToHood świeci w 100% i okap pozostaje podłączony do kuchenki, gdy okap jest otwierany przyciskiem włączania/wyłączania. Po naciśnięciu ikonki HobToHood zapala się na 50% i odłącza okap od kuchenki.Funkcji HobToHood i trybu auto nie można używać jednocześnie.Jeśli funkcja zostanie anulowana przez naciśnięcie tego przycisku, gdy HobToHood aktywnie gotuje, okap będzie nadal działął z ostatnią prędkością.
11 : Funkcja oczyszczania powietrza	Naciśnięcie przycisku oczyszczania powietrza aktywuje tryb oczyszczania powietrza. Oznacza to, że silnik pracuje przez 10 minut na 1. biegu, zatrzymuje się na 50 godzin i powtarza czynność. Dopóki oczyszczanie powietrza jest aktywne, wskaźnik oczyszczania powietrza świeci na 100%. Po 24 krotnym zakończeniu łącznego okresu 1 godziny, wskaźnik oczyszczania powietrza zaświeci się na 50% i tryb oczyszczania powietrza zostanie wyłączony. Jeśli płyta zostanie włączona za pomocą przycisków prędkości, gdy tryb oczyszczania powietrza jest aktywny lub w trybie auto, zostanie wyłączona i będzie działać z żądaną prędkością. Gdy tryb oczyszczania powietrza jest wyłączony, LED oczyszczania powietrza świeci na 50%.UWAGA: W funkcjach oczyszczania powietrza czas pracy silnika wynosi około 5 minut, 10 minut, 15 minut lub 20 minut z 4 trybami regulacji. Po naciśnięciu przycisku oczyszczania powietrza przez około 3 sekundy w celu wejścia w ten tryb, aktualny etap jest wskazywany przez miganie LED bieżącej prędkości obrotowej. Naciśnięcie przycisku oczyszczania powietrza zmienia etap, który wskazuje czas pracy silnika w trybie oczyszczania powietrza.

3 Obsługa urządzenia

12 : Automatyczne zatrzymanie	Jeśli okap jest włączony i jakakolwiek prędkość z wyjątkiem prędkości maksymalnej jest włączona, rozlegnie się dźwięk brzęczyka po usłyszeniu sygnału dźwiękowego przycisku automatycznego zatrzymania i włącza się 15-minutowe odliczanie wyłączenia. Gdy wyłącznik czasowy jest aktywny, jego przycisk zapala się, migając 100%. Gdy czas upłynie, silnik zatrzymuje się, a jeśli lampka się świeci, gaśnie.
13 : Włącz/wyłącz oświetlenie	Lampka włączy się po jednokrotnym naciśnięciu przycisku, gdy okap jest włączony. Lampka zgaśnie po ponownym naciśnięciu przycisku.

Jeśli przyciski nie zostaną naciśnięte przez 10 minut, gdy na okapie nie działa żadna funkcja, okap przesunie się do pozycji wyłączonej

3.2 Konfiguracja HomeWhiz i ustawienia konta użytkownika

Wykonaj poniższe czynności, aby sprawdzić i śledzić swój okap z telefonu komórkowego lub tabletu. Musisz podłączyć telefon komórkowy do sieci domowej i pobrać aplikację HomeWhiz ze sklepu z aplikacjami na swój telefon/tablet.

1. Otwórz aplikację mobilną HomeWhiz pobraną na telefon komórkowy/tablet.
2. W aplikacji HomeWhiz dotknij sekcji „Dodaj produkt”, wybierz okap z „Urządzenia kuchenne”.
3. Przejdź dalej, postępując zgodnie z instrukcjami wyświetlanymi na ekranie.
4. Naciśnij przycisk komunikacji bezprzewodowej przez 3 sekundy, ikonka komunikacji bezprzewodowej powinna zacząć powoli migać.
5. Upewnij się, że lokalizacja i bluetooth są włączone, niezbędne uprawnienia są przyznane, aby Twój telefon komórkowy automatycznie łączyć się z okapem na etapie łączenia się z urządzeniem.
6. W następnym kroku podłącz produkt do lokalnej sieci domowej. Otwórz w telefonie listę sieci lokalnych i wybierz sieć lokalną, z którą chcesz się połączyć i wprowadź jej hasło. Po nawiązaniu połączenia z siecią lokalną ikonka sieci bezprzewodowej musi świecić w sposób ciągły.
7. Po przejściu do ostatniego kroku i nazwaniu swojego okapu możesz wrócić do strony głównej. Możesz wybrać produkt na stronie Urządzenia i zacząć z niego korzystać.

• Możesz zobaczyć produkty sparowane z Twoim kontem, dotykając strony „Urządzenia” w aplikacji. Możesz usunąć produkt ze swojego konta, naciskając i przytrzymując produkt na tej stronie.
• Po naciśnięciu i przytrzymaniu ikonki sieci bezprzewodowej przez 3 sekundy, ikonka sieci bezprzewodowej zacznie migać. Jeśli konfiguracja HomeWhiz nie zostanie ukończona w ciągu 5 minut, sieć bezprzewodowa zostanie wyłączona, a kontrolka sieci bezprzewodowej zgaśnie.
• Na etapie konfiguracji HomeWhiz telefon komórkowy/tablet musi być połączony z siecią bezprzewodową, do której chcesz podłączyć okap przed konfiguracją i powinien on pozostać podłączony do czasu zakończenia konfiguracji.

3 Obsługa urządzenia

3.3 Działanie HomeWhiz

Jeśli okap jest zainstalowany na Twoim koncie HomeWhiz, wystarczy jednokrotne naciśnięcie ikonki sieci bezprzewodowej, aby uruchomić sterowanie HomeWhiz. Zacznie migać po jednokrotnym naciśnięciu ikonki sieci bezprzewodowej i próbuje automatycznie połączyć się z siecią lokalną. Ponieważ okap był już wcześniej podłączony do sieci lokalnej, szybko łączy się z domową siecią lokalną, a ikonka sieci bezprzewodowej zacznie migać i następnie świecić nieprzerwanie.

• Aby sterować okapem za pomocą HomeWhiz, sieć lokalna, do której wcześniej podłączono okap, musi być aktywna, a prędkość Internetu powinna być dobra. Twój telefon komórkowy/tablet musi być podłączony do Internetu.
• Możesz także sterować produktem zarówno za pomocą HomeWhiz, jak i ekranu okapu, gdy połączenie HomeWhiz jest aktywne.
• W przypadku przerwy w dostawie prądu lub braku dostępu do Internetu w sieci lokalnej, do której podłączony jest okap, urządzenie zostanie wyłączone w aplikacji HomeWhiz.

3.4 Efektywne użytkowanie pod względem oszczędności energii

• Podczas korzystania z okapu dostosuj ustawienia prędkości do intensywności oparów i zapachu, aby oszczędzać energię.
• Używaj niskich prędkości (1 - 2) w normalnych warunkach i wysokich prędkości (3) przy silnym zapachu i intensywnych oparach.
• Okap wyposażony jest w lampy do oświetlania strefy gotowania.

Wykorzystanie ich do oświetlenia otoczenia powo- duje niepotrzebne wydatki na energię i zapewnia niewystarczające oświetlenie.

3.5 Działanie okapu kuchennego

• Twoje urządzenie posiada silnik, który pracuje z różnymi prędkościami.
• Aby uzyskać lepszą wydajność, zalecamy stosowanie niskich prędkości w normalnych warunkach i dużych prędkości w przypadkach silnego zapachu i intensywnych oparów.
• Możesz uruchomić urządzenie, naciskając przycisk żądanego ustawienia prędkości. (2, 3, 4)
• Możesz podświetlić powierzchnię gotowania naciskając lampę (13).

3.6 Wymiana lamp

MAX 3 W

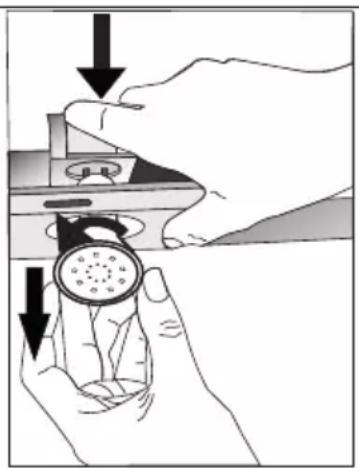

Wykonaj połączenia elektryczne urządzenia. Twoje urządzenie wykorzystuje punktową lampę LED o mocy 3W. Aby wymienić, popchnij uchwyt lampy w dół, obróć ją w lewo i pociągnij w dół. Zastosuj powyższą operację w odwrotnej kolejności, aby zainstalować nowe lampy (rys. 3).

3 Obsługa urządzenia

Żarówka
Moc żarówki 3 W
Uchwyt/gniazdo GZ 10
Napięcie żarówki 220 - 240 V
Wymiary 53x50 mm
Kod ILCOS DR/F3-220-240-GZ10-50-53
Strumień swietlny	260 lm
Skorelowana temperatura barwowa	3000 K

Ten produkt zawiera źródło światła o klasie efektywności energetycznej "F".

• W przypadku zastosowania bez odprowadzania spalin, usuń klapy wewnątrz adaptera do przewodu kominowego.
• Wyjmij filtr olejowy. Aby zainstalować filtr węglowy, dopasuj filtr do wypustek, wyśrodkowując go na plastikowym elemencie po obu stronach korpusu wentylatora. Dokręć, obracając w prawo lub w lewo.
• Wymień aluminiowy filtr oleju.

UWAGA: Aby aktywować filtr węglowy, tryb jest aktywowany przez przytrzymanie przycisku automatycznego zatrzymania i przycisku oczyszczania powietrza przez 3 sekundy. Jeśli produkt przełączy się na pracę z przewodem kominowym, należy go dezaktywować w ten sam sposób.

3.7 Praca z odprowadzaniem spalin

rowadzane przez kanał spalinowy, który jest przymocowany do głowicy przyłączeniowej na okapie.

- Średnica kanału spalinowego musi być taka sama jak pierścienia przyłączeniowego. W ustawieniach poziomych rura musi mieć niewielkie nachylenie do góry (około 10°), aby powietrze mogło łatwo opuścić pomieszczenie.

3.8 Praca bez odprowadzania spalin

filtrowane przez filtr węglowy i recyrkulowane w pomieszczeniu. Filtr węglowy stosuje się, gdy nie można skorzystać z przewodu komino-

wego w domu.

4 Czyszczenie i konserwacja

Przed czyszczeniem i konserwacją należy odłączyć produkt od zasilania lub wyłączyć przełącznik.

4.1 Czyszczenie aluminiowego filtru oleju

Ten filtr zatrzymuje cząsteczki oleju w powietrzu. Aluminiowe filtry oleju mogą zmieniać kolor podczas mycia; jest to normalne i nie wymaga wymiany aluminiowych filtrów oleju.

• Popchnij blokadę aluminiowego filtra oleju do przodu.
• Następnie pociągnij go lekko w dół i wyciągnij (rys. 4). W przeciwnym razie możesz wygiąć filtr. Aluminiowe filtry oleju umyj i wypłucz płynnym detergentem i włóż umieść je z powrotem na ich gniazdach, wykonując powyższe czynności w odwrotnej kolejności. Ten filtr zatrzymuje cząsteczki oleju w powietrzu.

Możesz myć aluminiowe filtry oleju w zmywarce do naczyń.

UWAGA: W przypadku normalnego użytkowania wyczyść filtr raz na miesiąc.

4.2 Wymiana filtra węglowego

Filtry usuwające nieprzyjemny zapach zawierają węgiel drzewny. W urządzeniu muszą być zainstalowane filtry tłuszczu, niezależnie od tego, czy są stosowane filtry węglowe.

• Wyjmij aluminiowy filtr oleju (rys. 4).
• Aby wyjąć filtr węglowy, wyjmij go z obudowy, obracając go w lewo z zaczepu (rys. 5).
• Zainstaluj nowy filtr węglowy.
• Zainstaluj aluminiowy filtr oleju.

UWAGA

• Nie wolno myć filtra węglowego.
• Wymieniaj filtry węglowe co 3 miesiące.
• Filtr węglowy można zakupić w autoryzowanych serwisach.

5 Instalacja urządzenia

OSTRZEŻENIE: Przed rozpoczęciem instalacji przeczytaj informacje dotyczące bezpieczeństwa w instrukcji obsługi.

OSTRZEŻENIE: Niezainstalowanie za pomocą śrub i stabilizatorów zgodnie z niniejszą instrukcją może spowodować porażenie prądem.

Aby zainstalować okap, skontaktuj się z najbliższym autoryzowanym serwisem.

Obowiązkiem klienta jest przygotowanie lokalizacji i instalacji elektrycznej okapu.

5.1 Pozycja urządzenia

65 cm

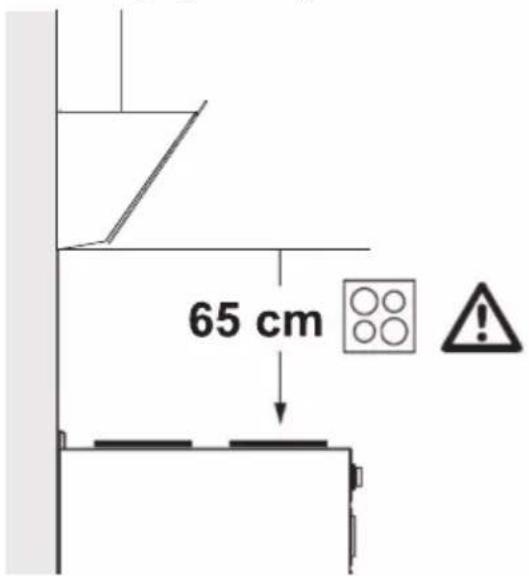

(rys. 6)

• Przed montażem należy wziąć pod uwagę odległość między kuchenką a okapem kuchennym. Odległość ta powinna wynosić 65cm (rys. 6).
• W przypadku kuchenek gazowych odległość należy zmierzyć od powierzchni rusztu
• lub od szklanej powierzchni kuchenek elektrycznych.

5.2 Akcesoria instalacyjne

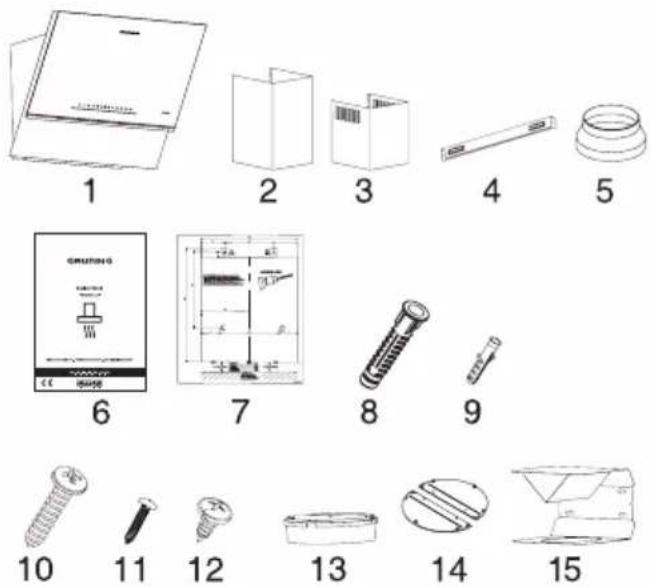

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

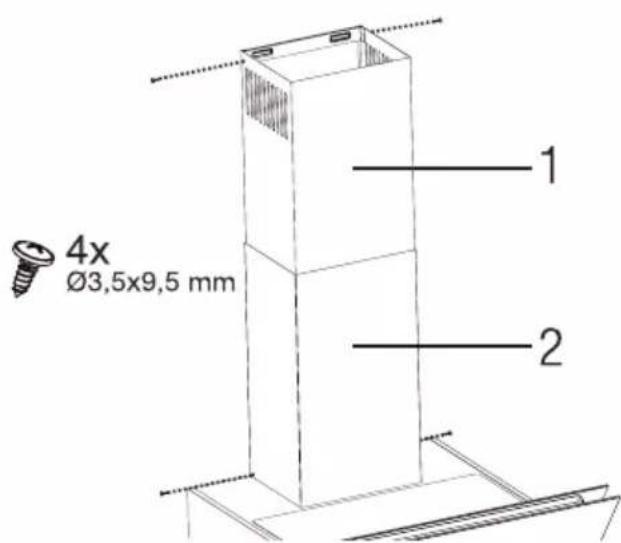

1. Produkt
2. Zewnętrzny przewód kominowy
3. Wewnętrzny kanał spalinowy
4. Płyta przyłączeniowa przewodu kominowego
5. Plastikowy adapter do przewodu kominowego ∅150/120mm
6. Instrukcja obsługi

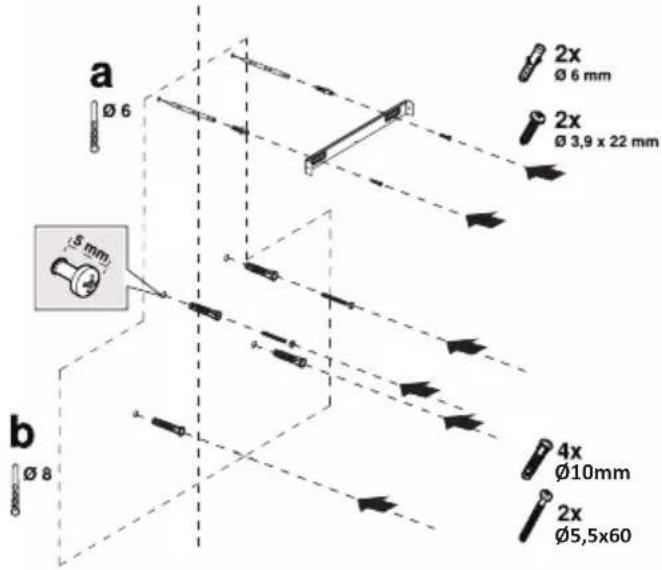

7. Wzór montażu
8. Kolek plastikowy ∅10mm
9. Kołek plastikowy ∅6mm
10. Wkręt do mocowania do ściany 5,5x60
11. Wkręt do mocowania płyty przyłączeniowej przewodu kominowego 3,9x22
12. Wkręt do mocowania przewodu spalinowego 3,5x9,5
13. Adapter do przewodu spalinowego z tworzywa sztucznego o średnicy ∅120mm
14. Przewód spalinowy ∅120mm
15. Nawiewka powietrza
    Informacje wymagane, aby lokalizacja była odpowiednia do montażu okapu, podano poniżej.

5.3 Montaż naścienny

- Ściana musi być płaska, prosta i mieć wystarczającą nośność.

5 Instalacja urządzenia

• Głębokość wierconych otworów musi odpowiadać długości śrub.
• Dostarczone wkręty i kołki nadają się do ścian z cegły. W przypadku innych materiałów budowlanych (np.: płyt kartonowo-gipsowych, płyty, porowatego betonu) należy zastosować odpowiednie kołki ustalające i nakrętki.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø10mm 2x Ø5,5x60

(rys. 7)

UWAGA: Przed wiercieniem upew-nij się, że w pobliżu miejsc wier-cenia nie ma przewodów, rur gazowych ani wodnych.

Narysuj środkową linię lokalizacji od sufitu prostopadłą do dolnej krawędzi okapu.

Naklej szablon montażu dostarczony z urządzeniem na powierzchni, na której urządzenie ma zostać zainstalowane. Wykonując tę czynność, zwrócić uwagę wysokość montażu okapu (rys. 6).

Na środku płyty przyłączeniowej komina znajduje się języczek. Umieść jego środkowy punkt na linii narysowanej prostopadle do ściany. Wykonując tę czynność, zwrócić uwagę na maksymalną wysokość okapu (rys. 1). Za pomocą pisaka zaznacz otwory, w których zostanie zamontowana płyta przyłączeniowa przewodu kominowego (rys. 7/a).

Wywierć otwory w zaznaczonych punktach wiertłem ∅6mm i włóż 2 do nich plastikowe kołki (rys.7/a). Przymocuj płytę przyłączeniową do ściany za pomocą wkrętów 3,9x22 (rys. 7/a).

Aby zmontować korpus okapu, można użyć wiertła ∅10mm, aby wywiercić otwory w punktach A, B, C, D na szablonie montażowym i włożyć do nich plastikowe kołki ∅10mm. (rys. 7/b).

Wkręć 2 śruby zawieszenia 5,5x60 tak, aby łebki odstawały od ściany na odległość 5mm (rys. 7/b).

1 2 A

(rys. 8)

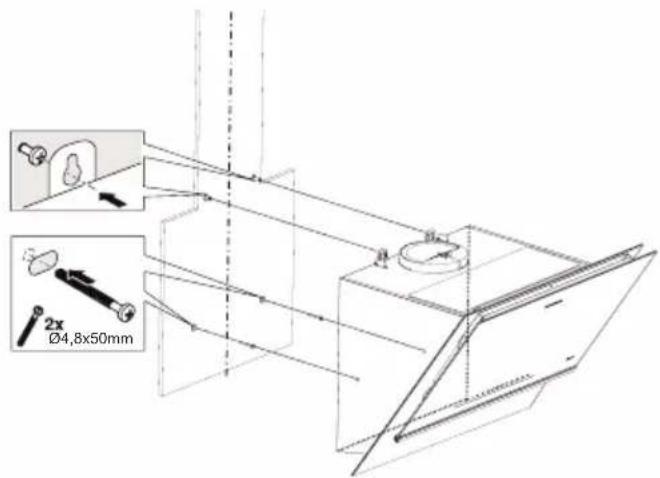

1. Płyta do zawieszania
2. Śruba łącząca płytę do zawieszania

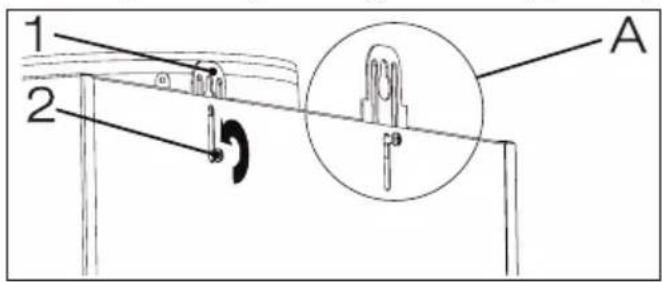

Aby zamontować okap na ścianie, poluzuj śruby na płytach do zawieszania zamontowanych na obudowie silnika i pociągnij je, a następnie ponownie przymocuj (rys. 8/A).

Włącz ssawkę okapu i wyjmij aluminiowy filtr oleju (rys. 4).

5 Instalacja urządzenia

Chwyć okap kuchenny za jego korpus i umieść go na śrubach montażowych na ścianie i dokręć je (rys. 9).

Przymocuj okap kuchenny za pomocą dwóch śrub 5,5x60 do ściany przez otwór montażowy we wnętrzu urządzenia (rys. 9).

5.4 Podłączenie do przewodu kominowego

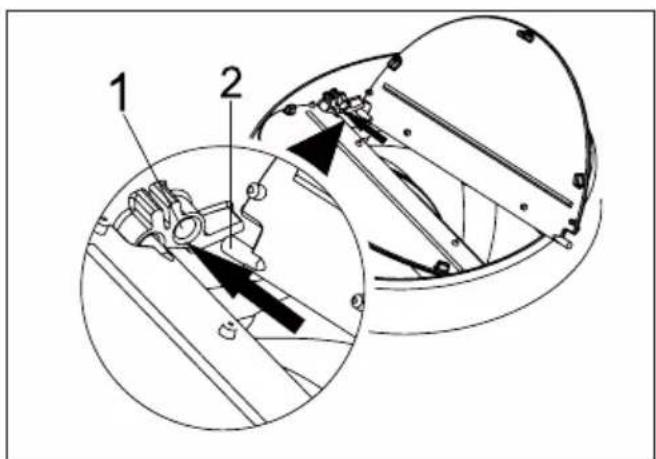

Włóż plastikowy bolec (rys. 10/obszar nr 2) w gniazdo bolca na wylocie silnika (rys. 10/obszar nr 1). Następnie lekko zegnij klapkę, aby włożyć drugi kołek na klapie i włóż drugi kołek do gniazda (rys. 10).

Jeśli zamierzasz użyć plastikowego adaptera do przewodu kominowego o śr. ∅120/150mm, podłącz jeden koniec rury do tego adaptera, jeśli nie zamierzasz go używać, bezpośrednio do wylotu urządzenia. Podłącz drugi koniec do przewody kominowego. Sprawdź, czy te dwa połączenia są wystarczająco solidne, aby nie się nie poluzowały, gdy urządzenie działa na pełnej mocy. Upewnij się, że klapy wewnątrz przewodu kominowego działają po dokręceniu za pomocą zacisku. Podłącz przewód przyłączeniowy do przewodu kominowego na zewnątrz adaptera (rys. 11/a).

Jeśli przewód przyłączeniowy jest zamontowany wewnątrz adaptera, nie dojdzie do zasysania powietrza, ponieważ klapa spalinowa, która zapobiega powrotowi powietrza, pozostanie zamknięta (rys. 11/b). Długość połączenia rurowego, jak również liczba kolanek musi być możliwie jak najmniejsza.

A : Rura wylotowa przewodu spalinowego

B : Zaciski przewodu spalinowego

C: Przewód spalinowy z tworzywa sztucznego

Zawory są zamknięte gdy urządzenie nie działa, zapobiegając przedostawaniu się do środka zapachów i kurzu z zewnątrz.

A B C (a) Odpowiedni Nieodpowiedni (b)

(rys. 11)

5.5 Przyłączanie okapu do przewodu kominowego

Wykonaj podłączenie elektryczne okapu przed rozpoczęciem instalacji przewodu spalinowego. Nasuń płyty przewodu spalinowego wokół obudowy. Przykręć przewód spalinowy do płyt mocujących na obudowie silnika. (Rys. 12)

Zamontuj przewód spalinowy do płyty mocującej, która jest przymocowana do ściany od strony górnych zewnętrznych krawędzi (rys. 12).

5 Instalacja urządzenia

4x Ø3,5x9,5 mm 1 2

(rys. 12)

5.6 Instalacja nawiewki powietrza

Podczas pracy z filtrem węglowym, nawiewka powietrzna jest dostarczana z urządzeniem w celu ponownego wprowadzenia powietrza, które jest oczyszczane filtrem węglowym z perforacji znajdującej się na przewodzie spalinowym. Zamontuj nawiewkę powietrza jak opisano poniżej.

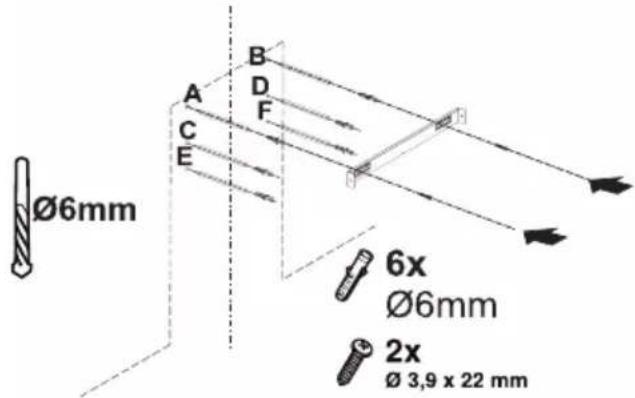

Ø6mm A B D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm

(rys. 13)

Na środku płyty przyłączeniowej komina znajduje się języczek. Umieść jego środkowy punkt na linii narysowanej prostopadle do ściany. Wyrównaj w poziomie i za pomocą pisaka zaznacz otwory, w których zostanie zamontowana płyta łącząca (rys. 13/A, B).

Wywierć otwory w zaznaczonych punktach wiertłem ∅6mm i włóż do nich 2 plastikowe kołki ∅6mm (rys.13/A, B).

Przymocuj płytę przyłączeniową do ściany za pomocą wkrętów 3,9x22 (rys. 13/A, B).

W celu montażu nawiewki powietrza, wywierć otwory w punktach C, D, E, F za pomocą wiertła o średnicy ∅6mm i wbij plastikowe kołki o średnicy ∅6mm (rys. 13).

Złóż korpus okapu kuchennego (rys. 9).

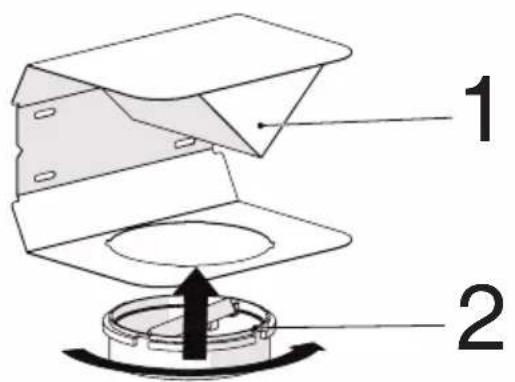

Przymocuj klapy kominowe do plastikowego adaptera kominowego znajdującego się w opakowaniu w następujący sposób.

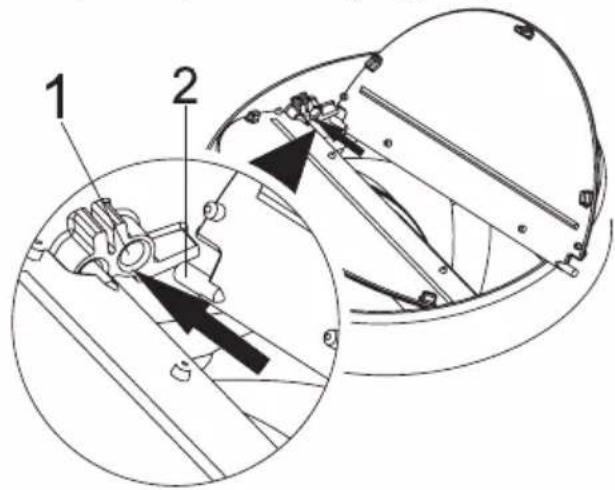

Włóż plastikowy bolec (rys. 14/obszar nr 2) w gniazdo bolca na wylocie silnika (rys. 14/obszar nr 1). Następnie lekko zegnij klapkę, aby włożyć drugi kołek na klapie i włóż drugi kołek do gniazda (rys. 14).

5 Instalacja urządzenia

1 2

(rys. 15)

1. Nawiewka powietrza
2. Przewód spalinowy z tworzywa sztucznego
   Przymocuj plastikowy adapter przewodu spalinowego, który znajduje się w opakowaniu, w kierunku nawiewki powietrza. Zablokuj adapter spalin, obracając go w kierunku strzałki (rys. 14).

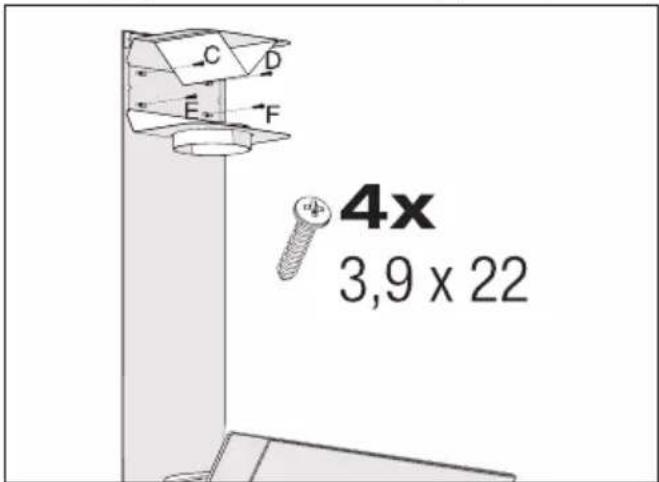

C D E F 4x 3,9 x 22

(rys. 15)

Zamontuj zespół nawiewki powietrza za pomocą wkrętów 3,9x22 z punktów C, D, E, F, które uprzednio przygotowano (rys. 15).

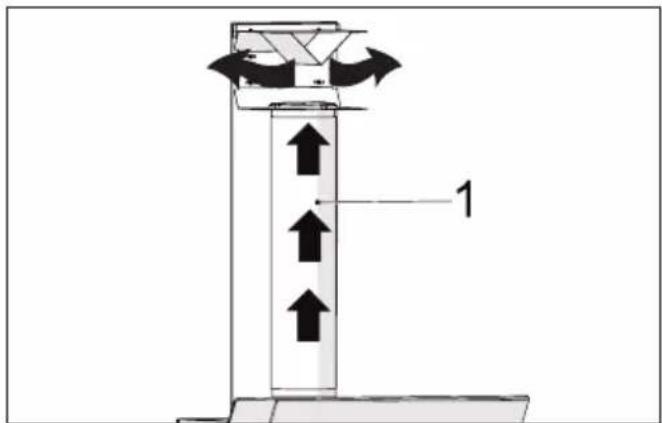

1. Aluminiowa rura wylotowa powietrza
   Wykonanie zespołu rury wylotowej powietrza (rys. 16).

Ponieważ zagięcia i skręty w aluminiowej rurze doprowadzą do zmniejszenia siły zasysania powietrza, należy ich unikać.

Zamontuj płyty przewodu spalinowego okapu (rys. 12).

5.7 Przechowywanie

• Jeśli nie zamierzasz używać urządzenia przez dłuższy czas, należy je starannie przechować.
• Upewnij się, że urządzenie jest odłączone od zasilania, ostygło i jest całkiem suche.
• Przechowuj urządzenie w chłodnym i suchym miejscu.
• Urządzenie należy chronić przed dostępem dzieci.

5.8 Przenoszenie i transport

• Urządzenie należy przenosić i transportować w oryginalnym opakowaniu.
• Zabezpiecza ono urządzenie przed fizycznymi uszkodzeniami.
• Nie wolno umieszczać ciężkich ładunków na urządzeniu lub opakowaniu. Może to spowodować uszkodzenie urządzenia.

6 Rozwiązywanie problemów

Rozwiązywanie problemów	Możliwa przyczyna Pomoc
Urządzenie nie działa. Sprawdź bezpieczniki. Bezpiecznik może zostać przepalony, sprawdź go i wymień.
Urządzenie nie działa. Sprawdź połączenie elektryczne. Napięcie sieciowe powinno wynosić od 220 do 240V.
Urządzenie nie działa. Sprawdź połączenie elektryczne. Sprawdź, czy działa inne urządzenie w kuchni.
Lampa nie świeci się Sprawdź połączenie elektryczne. Napięcie sieciowe powinno wynosić od 220 do 240V.
Lampa nie świeci się Sprawdź przełącznik lampy. Przełącznik lampy musi znajdować się w pozycji „wł.”.
Lampa nie świeci się Sprawdź lampy. Lampy podświetlenia powinny się zapalić.
Wlot powietrza do urządzenia jest niewystarczający.	Sprawdź filtr aluminiowy. W normalnych warunkach pracy aluminiowy filtr oleju należy czyścić co najmniej raz w miesiącu.
Wlot powietrza do urządzenia jest niewystarczający.	Sprawdź przewód spalin. Przewód spalin powinien się znajdować w pozycji „wł.”
Wlot powietrza do urządzenia jest niewystarczający.	Sprawdź filtr węglowe. W urządzeniach, które korzystają z filtrów węglowych, w normalnych warunkach powinne być one wymieniane raz na 3 miesiące.
