BRUGSANVISNING GDSP5470BSCH GRUNDIG

Læs denne brugervejledning først!

Kære værdsatte kunde

Tak, fordi du har købt dette Grundig-apparat. Vi håber, du får det bedste ud af dit apparat, som er fremstillet ved hjælp af moderne teknologi af højeste kvalitet. Af denne årsag skal du læse hele brugervejledningen og alle andre medfølgende dokumenter grundigt igennem, inden du tager apparatet i brug. Gem brugervejledningen til fremtidig brug. Hvis du giver apparatet videre til en anden, skal du huske også at give brugervejledningen videre. Følg vejledningen ved at læse alle brugervejledningens oplysninger og advarsler omhyggeligt.

Husk, at denne brugervejledning også gælder for andre modeller. Forskelle mellem modellerne er udtrykkeligt beskrevet i vejledningen.

Symbolernes betydning

Følgende symboler bruges i brugervejledningens forskellige afsnit:

Vigtige oplysninger og nyttige brugsråd.

ADVARSEL: Advarsel mod elektrisk stød.

1 Vigtige anvisninger vedrørende sikkerhed og miljø

1.1 Generelle sikkerheds- regler

Vigtige sikkerhedsanvisninger. Læs dem omhyggeligt, og opbevar dem til fremtidig brug Dette afsnit indeholder sikkerhedsanvisninger om beskyttelse mod brandfare, elektrisk stød, læk af stråling fra mikrobølgeovnen, personskade og materielskade. Hvis disse anvisninger ikke følges, er en eventuel garanti ugyldig.

- Grundig-produkter overholder gældende sikkerhedsstandarder. I tilfælde af eventuelle skader på apparatet eller strøm-kablet skal det derfor repareres eller udskiftes af forhandleren, et servicecenter eller lignende specialiseret og autoriseret serviceudbyder for at undgå enhver fare. Forkert eller ukvalificeret reparation kan forårsage skader og risici for brugeren.

- Apparatet er kun beregnet til husholdningsbrug og lignende anvendelser, som for eksempel: – I personalekøkkener i butikker, på kontorer og andre arbejdspladser,

• På gårde,
• Af gæster på hoteller, motel- ler og lignende boliglignende virksomheder,
• I bed and breakfast-lignende miljøer.

- Brug kun dette apparat til den tilsigtede brug beskrevet i denne vejledning.

- Producenten påtager sig ikke ansvar for skader som følge af ukorrekt eller fejlagtig installation af produktet.

- Dette apparat kan bruges af børn over 8 år og af personer med reducerede fysiske, psykiske eller mentale ever eller man-gel på erfaring og viden, hvis de har været under opsyn eller har fået instruktioner i brugen af apparatet på en sikker måde og forstår de farer, der måtte være involveret.

- Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

1 Vigtige anvisninger vedrørende sikkerhed og miljø

• Minimumsafstanden mellem den understøttende overflade til madlavningsudstyret på ko-gepladen og den laveste del af produktet 65 cm.
• Hvis installationsvejledningen for gaskomfuret angiver en større afstand, skal denne overholdes.
• Sørg for, at strømforsyningen overholder værdierne, der er angivet på apparatets typeplade.
• Brug aldrig apparatet, hvis det eller strømkablet er beskadiget.
• For at undgå skade på strømkablet skal du undlade at klemme, bøje eller gnide det mod skarpe kanter. Hold strømkablet væk fra varme overflader og åben ild.
• Brug kun apparatet med en stikkontakt med jordforbindelse.

ADVARSEL: Slut ikke apparatet til netstrøm, før det er helt færdigmonteret.

• Placer apparatet således, at stikket altid er tilgængeligt.

• Berør ikke emhættens lamper, efter de har været tændt i en længere periode. Du kan brænde hænderne på dem, da de er varme.

• Følg de regler, der er fastsat af de kompetente myndigheder, vedrørende udledningen af udstødningsluften (denne adversel gælder ikke i forbindelse med brug uden aftræk).

• Betjen apparatet, når der er sat en gryde, pande eller lignende på komfuret. Ellers kan varmen forårsage deformation i visse dele af produktet.
• Sluk for komfuret, inden gryden, panden eller lignende tages af.
• Efterlad ikke varm olie på komfuret. Pander med varm olie kan selvantænde.
• Hold øje med gardiner og andre tekstiler, da der kan gå ild i olien under tilberedning af madvarer som f.eks. pommes frites.
• Fedtfilteret skal udskiftes mindst en gang om måneden. Kulfilteret skal udskiftes mindst hver tredje måned.
• Produktet skal rengøres i henhold til brugervejledningen. Hvis rengøringen ikke udføres i henhold til brugervejledningen, kan der være brandfare.

1 Vigtige anvisninger vedrørende sikkerhed og miljø

• Brug ikke-brandhæmmende filtermaterialer i stedet for det nuværende filter.
• Brug kun originale dele eller dele anbefalet af producenten.
• Brug ikke produktet uden filteret, og fjern ikke filtrene, mens produktet er i brug.
• Hvis der skulle opstå brand, skal du slukke for produktet og eventuelt madlavningsudstyr.
• Hvis der skulle opstå brand, skal flammen tildækkes. Brug aldrig vand til at slukke branden med.
• Træk apparatets stik ud af stikkontakten før hver rengøring, og når apparatet ikke er i brug.
• Det negative tryk i omgivelserne bør maksimalt være 4 Pa (4 x 10 bar), når emhætten og apparater, der kører på en anden type energi, er tilsluttet strøm samtidigt.
• I det rum, hvor apparatet bruges, skal udledningen fra apparater, der kører på fyringsolie eller gas, som f.eks. et varmeapparat, være helt isoleret, eller apparatet skal være hermetisk.

- Når aftrækket tilsluttes, skal der bruges rør med en diameter på 120 eller 150 mm. Rørtilslutningen skal være så kort som muligt og have så få bøjninger som muligt.

- Fare for kvælning! Hold al emballage væk fra børn.

FORSIGTIG: Emhættens tilgængelige dele kan blive varme, när de bruges med kogeudstyr.

• Produktets aftræk må ikke være forbundet med luftkanaler, der indeholder anden røg.
• Ventilationen i rummet skal være tilstrækkelig, når emhætten bruges samtidig med apparater, der kører på gas eller andre brændstoffer (dette gælder muligvis ikke for apparater, der kun udleder luften tilbage i rummet).
• Genstande, der anbringes på produktet, kan vælte. Anbring ikke genstande på produktet.
• Undlad at flambere noget under produktet.

ADVARSEL: Fjern den beskytten-de film, inden emhætten installe-res.

1 Vigtige anvisninger vedrørende sikkerhed og miljø

• Efterlad aldrig store åbne flammer under emhætten, när den er i brug.
• Frituregryder skal altid være under opsyn - overophedet olie kan bryde i flammer.

1.2 Overholdelse af WEEE-direktivet og affaldshåndtering:

Dette produkt overholder EU's WEEE-direktiv (2012/19/EU). Dette produkt er mærket med piktogrammet for elektrisk og elektronisk skrot (WEEE).

Dette symbol indikerer, at dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald, när slutningen på dets levetid er nået. Det brugte apparat skal afleveres på en offentlig genbrugsplads for elektriske og elektroniske apparater. Kontakt din kommune eller forhandleren af produktet for at finde ud af, hvor disse genbrugspladser ligger. Alle husholdninger spiller en vigtig rolle i forhold til genanvendelse og genbrug af gamle apparater. Korrekt bortskaffelse af brugte apparater hjælper med at beskytte mod potentielt negative konsekvenser for miljøet og mennesker.

1.3 Overholdelse af RoHS-direktivet

Det produkt, du har købt, overholder EU's RoHS-direktiv (2011/65/EU). Det indeholder ikke skadelige og forbudte materialer som angivet i direktivet.

1.4 Information om emballagen

Produktets emballage er fremstillet af genbrugsmaterialer i overensstemmelse med nationale miljølove. Emballagen må ikke smides ud sammen med husholdningsaffald eller andet affald. Emballagen skal afleveres på en genbrugsplads, der tager imod emballage, som anvist af dine lokale myndigheder.

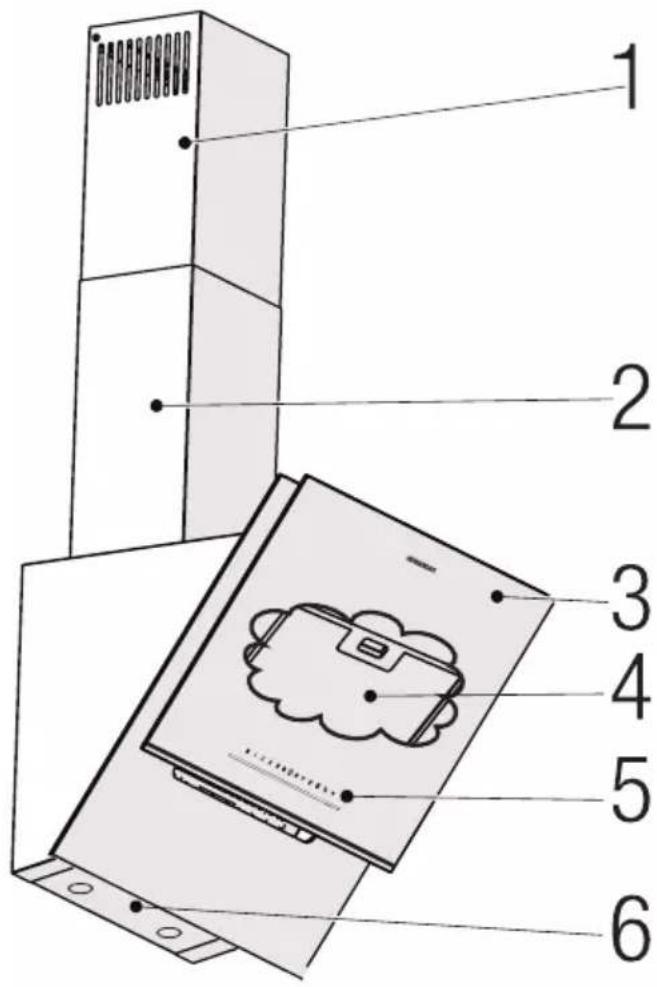

2 Generelt udseende

2.1 Oversigt

Model GDSP2470BSCH GDSP5470BSCH		GDSP5470DXSCH
Forsyningsspænding og fre-kvens	220-240V ~ 50 Hz
Lampeeffekt 2x3 W
Motoreffekt 275 W
Flowhastighed – 3. Niveau 580 m3/h 575 m3/h
Gennemstrømningshastighed 752 m3/h 763 m3/h
Isoleringsklasse til motor Klasse F
Isoleringsklasse Klasse I

3 Brug af produktet

3.1 Styring af apparatet

TAST FUNKTION
1: AutotilstandsknapHobToHood- og Auto-til-standsfunktionerne kan ikke bruges samtidigt.	Den bruges til at foretage valget mellem automatisk og manuel brug. Når du skifter til automatisk tilstand ved at trykke på denne knap, lyser den auto-tasterne på 1-2-3 revolution LEDs henholdsvis med 100 % og flytter derefter til den 1. revolution, hvor den virker som engangslys 1 gang fra og en gang til i 30 sekunder. Denne varighed er tilstrækkelig til at sensoren bliver aktiveret. Sensoren bruges til at måle luftkvalitet. I automatisk tilstand, hvis der detekteres en stigning i værdien i sensoren og maskinen lukkes, kører maskinen på 2. hastighed og hastigheden ændres automatisk. Auto-tast og hastighedstast angives ved at lyse 100 % , mens maskinen kører. Når auto-tasten ændres, mens autotilstand er aktiv, lyser den ændrede hastighedsindikator 100% og maskinen skifter til den hastighed og auto-tast-indikatoren lyder 50 % og auto bliver annulleret. Hvis der ikke sker noget, der tillader maskinen at starte igen inden for 15 minutter, mens motoren er slukket, forlades den automatiske position. Hvis emhætten slukkes med Tænd-/Sluk-knappen i automatisk position, annulleres automatisk position.Auto-tilstand følsomhedsindstilling:Der er 3 følsomhedsniveauer fra det laveste (1) til det højeste (3). Fabriksstandarden er (2), middelniveau. Hvis du ønsker at ændre følsomheden, så tryk på tasten Auto/Mode i 3 sekunder, og du kommer ind i følsomhedsindstillingen. Det aktuelle trin blinker på hastigheds-LED’erne. Følsomhedsniveauet kan ændres ved at trykke på knappen Auto/ Mode. Det sidst viste niveau er gyldigt fremover. Niveauerne ændres relativt let når høj præcision er valgt, når lav præcision er valgt, er det relativt svært.
2: 1. Trin-knappen	Driver apparatet på 1. trin. Den bruges til at skifte motorens hastigheder Når emhætten er ON (Tændt), er lysstyrken på disse taster 50 %. Belysningen ved den valgte hastighed vil være 100 %.
3: 2. Trin-knappen	Driver apparatet på 2. trin. Den bruges til at skifte motorens hastigheder Når emhætten er ON (Tændt), er lysstyrken på disse taster 50 %. Belysningen ved den valgte hastighed vil være 100 %.
4: 3. Trin-knappen	Driver apparatet på 3. trin. Den bruges til at skifte motorens hastigheder Når emhætten er ON (Tændt), er lysstyrken på disse taster 50 %. Belysningen ved den valgte hastighed vil være 100 %.
5: Boost-funktion	I næsten 10 minutter efter aktiveringen af denne funktion, går den til den lavere motorhastighed. Når boost-funktionen er aktiv, lyser boost-tasten ved at blinke 100 % af tiden. Timer-funktionen kan ikke aktiveres, når motoren kører med top-hastighed. Når timeren tages til top-niveau, når den er aktiv, annulleres timeren. Den bruges til at skifte motorens hastigheder Når emhætten er ON (Tændt), er lysstyrken på disse taster 50 %. Belysningen ved den valgte hastighed vil være 100 %.

3 Brug af produktet

6: Advarsel for kulfilter	Den elektroniske enhed registrerer driftstiden for maskinen. Når driften af motoren når den specificerede tid, vil du blive advaret om at filteret skal udskiftes ved at tænde den relevante LED. Hvis du trykket til den 1. hastighedsknap i omkring 5 sekunder, når denne filteradvarsels-LED er tændt, nulstilles filteret og 180-timers-processen genstarter.
7: On/Off Bruges til at tænde	og slukke emhætten. Når du trykker på denne tast i ca. 1 se-kund, slukkes den åbne motorhastighed, hvis der er nogen og tastebelysningen slukker og skifter til OFF-positionen. I denne position, kan cyklussen ikke ændres og emhætten kan ikke tændes. I OFF-position, vil tryk på tasten tænde de andre tastebelysninger med 50 % lysstyrke.
8: Advarsel for fedtfilter	Den elektroniske enhed registrerer driftstiden for maskinen. Når driften af motoren når den 60 timer, vil du blive advaret om at filteret skal udskiftes ved at tænde den relevante LED. Hvis du trykket til den 1. hastighedsknap i omkring 5 sekunder, når denne filteradvarsels-LED er tændt, nulstilles filteret og 60-timers-processen genstarter.
9: Wi-fi-tilstand* Se 3.2 om HomeWhiz Setup	Når wi-fi-tasten trykkes ned i 3 sekunder, tænder den AP-tilstand og går til installationstrinnet, alle ikoner slukker, indtil indstillingen er fuldført og wi-fi-ikonet blinker. Efter indstilling forbliver wi-fi tændt (wi-fi-ikonet er 100 % tændt, når vi tænder enheden). Wi-fi-ikonet slukker ikke, når enheden slukker. Hvis wi-fi-ikonet er 100 % tændt, når vi tænder enheden, og når du trykker på wi-fi tænder den 50 % og slukker. Hvis du trykker på wi-fi-tasten, uden at installere det, blinker den 2 gange.
10: HobToHood-tilstand	Når HobToHood-tasten nedtrykkes i 3 sekunder, begynder den at blinke, når HobToHood-tasten på komfuret nedtrykkes i 3 sekunder, når den ikke er i gang, starter den med at blinke og begge lyser 100 %, når parringen er udført.Med mindre HobToHood er slukket, lyser HobToHood-ikonet 100% og forbliver tilsluttet til komfuret, når komfuret tændes på on/off-knappen. Når HobTo-Hood-ikonet nedtrykkes, lyder det 50 % og afbryder emhætten fra komfuret.HobToHood- og Auto-tilstandsfunktionerne kan ikke bruges samtidigt.Hvis funktionen annulleres ved at trykke på denne knap, mens HobToHood aktiv ter i gang, fortsætter emhætten med at køre på den sidst anvendte hastighed.
11: Luftrensefunktion	Nedtrykning af luftrenseknappen aktiverer luftrensetilstanden. Dette betyder, at motoren kører i 10 minutter på dens 1. hastighed og stopper efter 50 timer, og gentager dette. Så længe luftrensningen er aktiv, lyser luftrenseindikatoren med 100 %. Efter gennemførelse af en totale periode på 1 time over 24 gange, lyser luftrenseindikatoren 50 % og luftrensetilstanden forlades. Hvis komfuret tændes med hastighedstasterne, mens luftrensetilstanden er aktiv eller i automatisk tilstand, vil den blive afbrudt og vil virke på den ønskede hastighed. Når luftrensetilstanden er afbrudt, lyser luftrense-LED med 50 %.BEMÆRK: I luftrensefunktionerne er motorens driftstid ca. 5 minutter, 10 minutter, 15 minutter eller 20 minutter med 4 justeringstilstande. Når luftrenseknappen er nedtrykket i ca. 3 sekunder for at få til denne tilstand, bliver det aktuelle trin angivet med blink på den aktuelle rpm-LED. Nedtrykning af luftrenseknappen ændrer trinnet, der angiver motordriftstiden i luftrensetilstand.

3 Brug af produktet

12: Automatisk stop	Hvis emhætten er tændt og på enhver hastighed, undtagen hvis tophastigheden er tændt, aktiveres brummeren, når autostopknappen bipper og den starter i 15-minutters-timeren. Når nedlukningstimeren er aktiv, lyser timerknappen ved at blinke 100 %. Når tiden er inde, standser motoren, og hvis lampen er tændt, slukker den.
13: Lys Tænd/Sluk Lyset vil	tænde, når denne knap nedtrykkes en gang imens emhætten er “on”. Lyset vil slukke, når denne knap trykke ned igen en gang.

Hvis tasterne ikke trykkes ned i 10 minutter, mens der ikke er nogen igangværende funktion på emhætten, går den til OFF-tilstand.

3.2 HomeWhiz-opsætning og indstillinger til brugerkonto

1. Åben HomeWhiz-mobilappen, som du downloadede til din mobiltelefon/tablet.
2. I HomeWhiz-appen, tryk på afsnittet "Tilføj produkt", vælg emhætten under "Køkkenmaskiner".
3. Gå i gang med indstillinger ved at følge instruktionerne på skærmen.
4. Tryk på den trådløse knap i 3 sekunder, det trådløse ikon skulle begynde at blinke langsomt.
5. Sørg for at placering og bluetooth er tændt, de nødvendige tilladelser er givet, så din mobiltelefon automatisk vil forbinde sig med emhætten under det trin, hvor du tilslutter enheden.
6. Under det næste trin, så tilslut produktet til lokalnetværket i dit hjem. Åben listen over de lokale netværk på din telefon og vælg det lokale netværk, du ønsker at tilslutte til og indtast dets adgangskode. Når forbindelsen til hjemmenetværket er etableret, lyser ikonet for det trådløse netværk konstant.
7. Efter at du går til det sidste trin og navngiver din emhætte, kan du gå tilbage til startsiden. Du kan vælge produktet fra siden Enheder og begynde at anvende den.

• Når du trykker og holder det trådløse ikon i tre sekunder, begynder ikonet for det trådløse netværk at blinke. Hvis HomeWhiz-indstillingerne ikke er fuldført på 5 minutter, slukkes det trådløse netværk og ikonet for det trådløse netværk slukker.
• Under indstillingstrinnet for HomeWhiz, skal din mobiltelefon/tablet være tilsluttet det trådløse netværk, dom du vil tilsluttet emhætten til, før indstillingerne og det bør forblive tilsluttet, indtil indstillingerne er afsluttet.

3 Brug af produktet

3.3 HomeWhiz-brug

Hvis emhætten er installeret på din HomeWhiz-konto, er det nok bare at klikke på det trådløse ikon 1 gang for at starte HomeWhiz-styringen. Den starter med at blinke, når du trykker på det trådløse netværksikon 1 gang og forsøger at tilslutte automatisk til dit trådløse netværk. Da emhætten allerede var tilsluttet til dit lokale netværk inden, tilslutter det hurtigt til det lokale netværk i dit hjem, og det trådløse ikon går ind i en blinkende tilstand og forbliver stabilt.

• For at styre din emhætte med HomeWhiz, skal det lokale netværk, du tidligere tilsluttede emhætten til, være aktivt og internethastigheden skal være god. Din mobiltelefon/tablet skal være tilsluttet til internettet.
• Du kan også kontrollere produktet med både HomeWhiz og skærmen på emhætten, imens din HomeWhiz-forbindelse er aktiv.
• I tilfælde af en strømafbydelse eller Internetafbrydelse på lokalnetværket, emhætten er tilsluttet til, bliver enheden deaktiveret i din HomeWhiz-app.

3.4 Energieffektiv anvendelse

- Når du bruger din emhætte, kan du justere hastigheden efter damp- og lugt-intensitet, for at spare energi.

• Brug hastigheder (1- 2) under normale forhold, og høje hastigheder (3) ved intens lugt og damp.
• Lamperne på emhætten er placeret til belysning af madlavningsområde.
• Brug til miljømæssig belysning vil skabe unødigt energiforbrug og utilstrækkelig belysning.

3.5 Betjening af produktet

• Din emhætte indeholder en motor, der har forskellige hastigheder.
• For at opnå en god funktion anbefaler vi at bruge lave hastigheder under normale forhold og høj hastighed i tilfælde af stærke lugte og intens damp.
• Du kan starte din emhætte ved at trykke på den ønskede hastighedsindstillings-knap. (2, 3, 4).
• Du kan belyse madlavningsområdet ved at trykke på lampen (13).

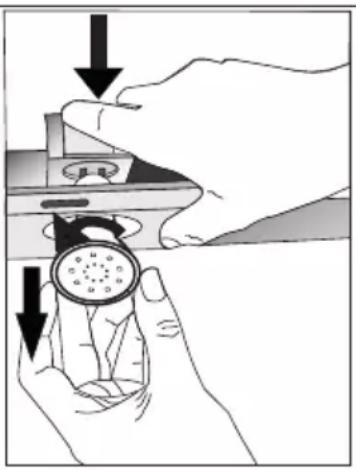

3.6 Udskiftning af lampen

MAX 3 W

Udfør elforbindelser til apparatet Dit apparat bruger en 3W spot LED-pære. For udskiftning af lamper, skub nedad på lampeholderen fra dens bagside, drej den en lille smule mod uret, og tag den ud i nedadgående retning. Foretag ovenstående operation i omvendt orden, for at installere nye lamper.

Pære
Strøm til pære 3 W
Holder/fatning GZ 10
Pærespænding 220 - 240 V
Størrelse 53 x 50 mm
ILCOS-kode DR/F3-220-240-GZ10-50-53

3 Brug af produktet

Lysflow 260 lm
Tilpasset farvetempe-ratur	3000 K

Dette produkt indeholder en lyskilde af energieffektklasse "F"

rnes via røggas- studs, der er fastgjort til forbin- delseshovedet på emhætten.

- Diameteren af røggasstudsen skal være den samme som tilslutningsringen. I vandret tilslutning, skal røret skråne let opad på skrå (ca. 10°), så luften let kan forlade rummet.

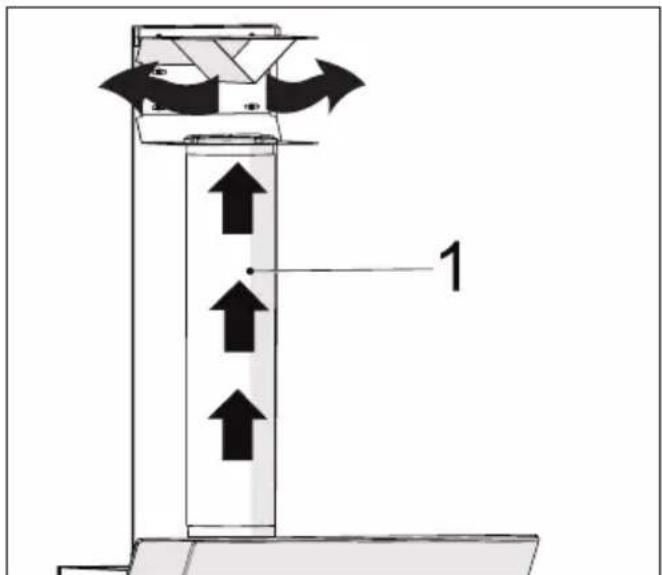

3.8 Drift uden skorstenstilslutning

kulfilteret og re- turneres til rummet. Kulfilter bruges, når der ikke er nogen røggas i huset.

• Ved brug uden røggasstuds, fjernes flapperne inden i røggasstudsadapteren.
• Fjern aluminiumsfedtfilteret. For at installere kulfilteret, sæt filteret på fanerne ved at centrere dem på plastikstykket på begge sider af ventilatoren. Stram den ved at dreje til højre eller venstre.
• Udskift aluminiumsfedtfilter

FORSIGTIG: For at aktivere kulfilteret, skal tilstanden aktiveres ved at holde knappen til automatisk stop og luftrenseknappen nede i 3 sekunder. Hvis produktet skifter til brug med røggasstuds, skal det deaktiveres på samme måde.

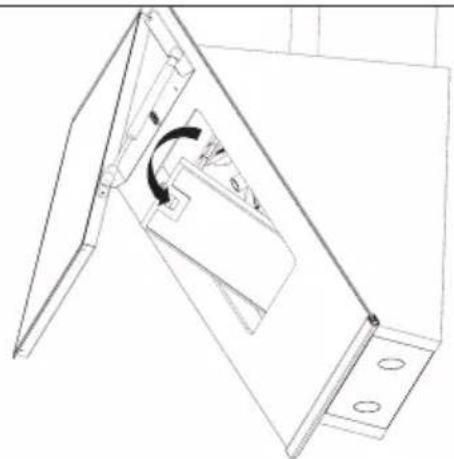

4.1 Rengøring af aluminiumsfedtfilter

Aluminiumsfedtfilteret bruges til at tilbageholde oliepartikler i luften. Aluminumsfedtfilteret kan skifte farve efter gentagen rengøring. Dette er normalt, og det er ikke nødvendigt at skifte filtrene.

• Skub aluminiumsfilterlåsen fremad.
• Træk den derefter lidt ned og træk ud. Ellers kan du bøje filteret. Vask og rens aluminiumsfedtfilteret med flydende sæbe og sæt det på plads i holderne ved at udføre ovenstående trin i omvendt rækkefølge. Disse aluminiumsfedtfiltre bruges til at tilbageholde oliepartikler i luften.

Du kan også vaske aluminiumsfedtfilteret i vaskemaskinen.

FORSIGTIG: I tilfælde af normal brug, skal du rense aluminiumsfedtfilteret en gang hver måned.

4.2 Udskiftning af kulfiltre

Anti-lugtfiltre indeholder trækul (aktivt kul). Uanset om kulfilteret bruges eller ej, skal der altid monteres aluminiumsfiltre.

• Kulfilteret må aldrig vaskes.
• Skift kulfiltre hver 3 måned.
• Du kan skaffe ekstra kulfiltre fra autoriserede tjenester.

5 installationafapparatet

ADVARSEL: Læs sikkerhedsoplysningerne i brugsanvisningen før du begynder installationen.

ADVARSEL: Hvis du ikke installerer med skruer og stabilisatorer i overensstemmelse med disse instruktioner, kan det resultere i elektrisk stød.

For installation af emhætten, skal du kontakte den nærmeste autoriserede serviceværksted.

Det er kundens ansvar at forberede placeringen og elinstallationen af emhætten.

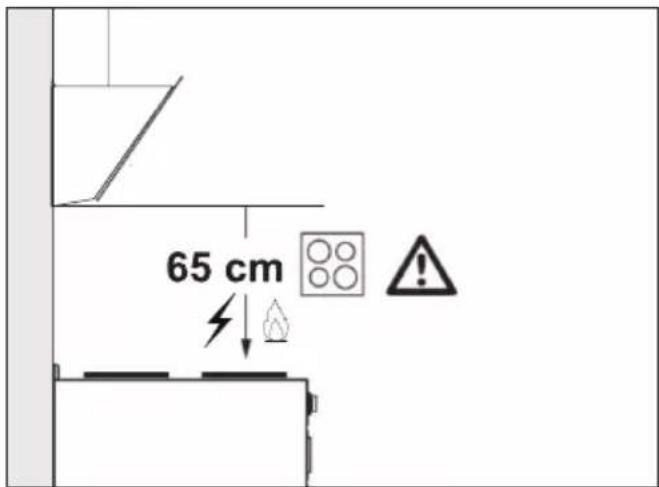

5.1 Placering af produktet

65 cm

• Afstanden mellem komfuret og emhætten skal tages i betragtning før samling. Denne afstand skal være 65 cm (fig. 6).
• Afstanden skal måles fra overfladen af risten for gasbrændere.
• Fra glasoverfladen for elkomfurer.

1. Produkt
2. Ydre skorsten
3. Indre skorsten
4. Røggasstuds-forbindelsesplade
5. ∅150/120 mm plastik-røggasstudsadapter
6. Brugermanual
7. Monteringsskabelon
8. ∅10 mm plastik-dyvel
9. ∅6 mm plastik-dyvel
10. 5,5 x 60 vægmonteringsskrue
11. 3,9 x 22 skrue til tilslutningsplade til røggasstuds
12. 3,5 x 9,5 røggasstuds-forbindelsesskrue
13. ∅120 mm røggasstuds-adapter
14. ∅120 mm røggasstuds-flap
15. Luftbaffel
    Oplysninger om at tilpasse placeringen af emhætten findes nedenfor.

5.3 Vægmontage

- Væggen skal være flad, lige og have tilstrækkelig bæreevne.

- Dybde af boring af huller skal overholde længden af boltene.

5 installationafapparatet

- De leverede bolte og dyveler passer til murstensmure. For andre byggematerialer (fx. gipsvæg, plader, gasbeton), passende fastgørelsesdyveler og møtrikker skal bruges.

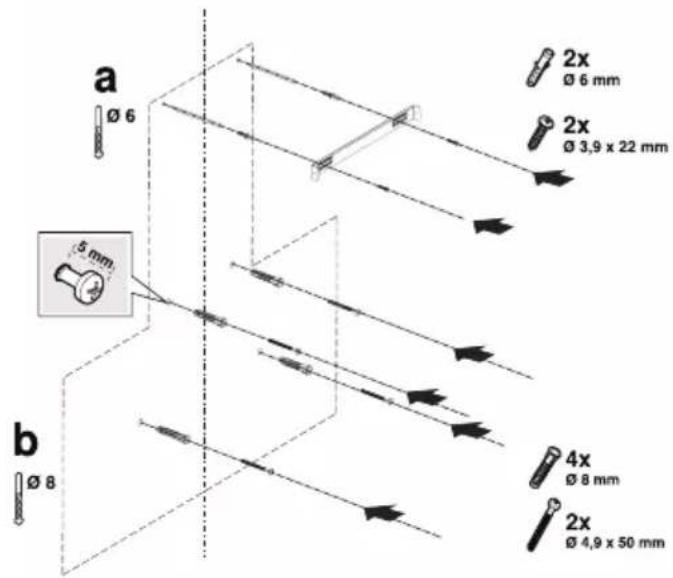

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø 4,9 x 50 mm

(Fig. 2)

FORSIGTIG: Inden boring skal du sørge for at der ikke er nogen strøm, gas eller vandrør i nærheden af placeringen af boringerne.

Tegn en midtpunktsplacering fra loftet vinkelret på den nederste kant af emhætten.

Sæt installationsskabelonen, som fulgte med tilbehøret, fast på den overflade, hvor emhætten skal monteres. Når du gør dette, så overhold emhættens monteringshøjde (Fig. 2).

Der er en fane i midten af monteringspladen til røggasstudsen. Sæt denne fanes midtpunkt på den linje, der tegnet lodret på væggen. Når du gør dette, så juster emhætten i forhold til den maksimale højde (Fig. 1). Marker de huller, hvor røggasstudsen forbindelsesplade vil blive monteret ved hjælp af en blyant (Fig. 2/a).

Bor i de markerede punkter med et ∅6 mm bor og indsæt 2 plastikdyveler i de borede huller (Fig. 2/a).

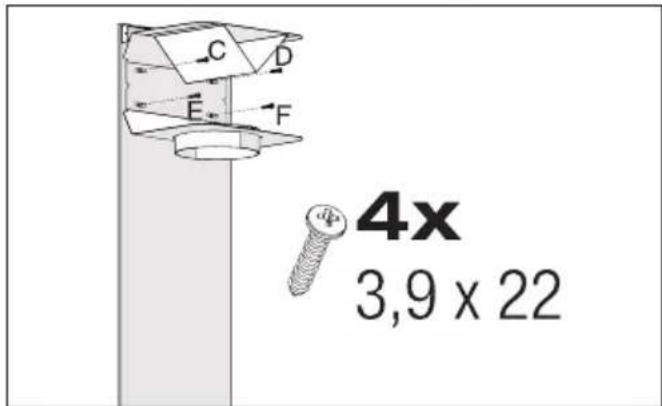

Fastgør røggasstuds-forbindelsesplade til væggen med 3,9 x 22 skruer (Fig. 2/a).

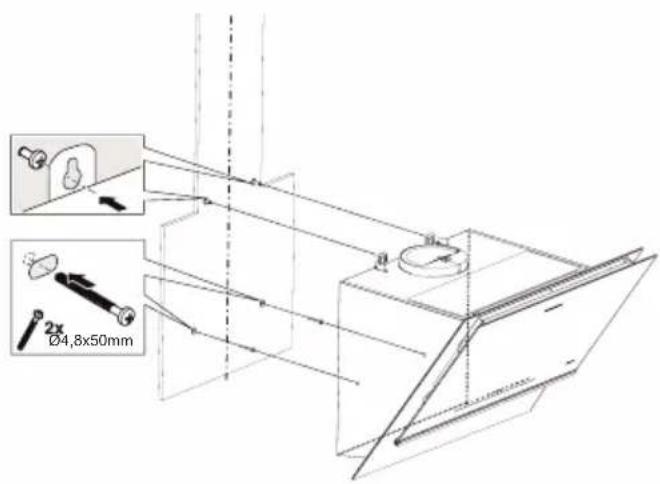

For at montere emhætten, kan du bruge borene A, B, C, D ∅10 mm på monteringsskabelonen og indsætte plastikdyveler i disse punkter. (Fig. 2/b).

2 stk. 5.5x50 ophængskroge med et mellemrum på 5 mm mellem skruehovedet og væggen (Fig. 2/b).

1 2 A

(Fig. 3)

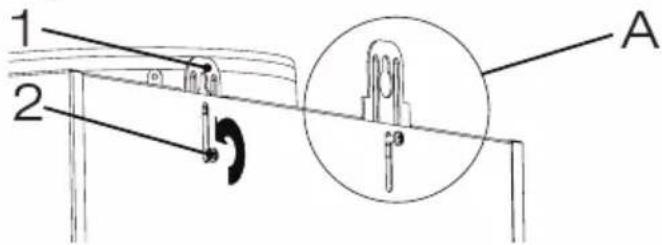

1. Ophængsplade
2. Skrue til ophængsplade

Fo at installere emhætten på væggen, skal du løsne skruerne på ophængspladerne monteret på motorkabinen og trække dem op, og derefter fastgøre dem igen (Fig. 3/A).

Drej på emhættens sugeglas og fjern aluminiums-fedtfilteret.

Hold emhætten i dens motorenhed og placer den på monteringsskruerne på væggen og stram skruerne (Fig. 4). Fastgør emhætten med 5.5x60 skruer i væggen gennem monteringshullet indvendigt i apparatet (Fig. 4).

5 installationafapparatet

5.4 Tilslutning til skorstenen

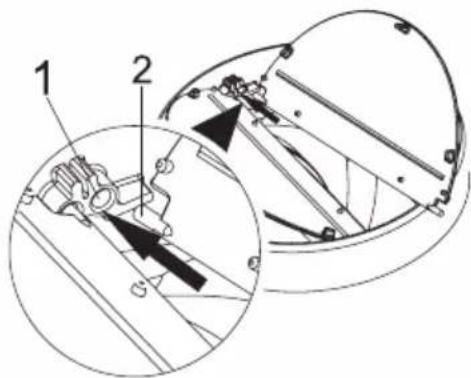

1. Stiftholder til flap
2. Stift til flap
   Indsæt plastikstiften (Fig. 5/omr. nr. 2) på stiftholderen på motorudblæsningen (Fig. 5/omr. nr.1). Bøj derefter flappen let for at indsætte den anden stift på flappen og indsæt den anden stift i dens holder (Fig. 5).

Hvis du skal bruge ∅120/150 mm plastik-skorstensadapter, så tilslut den ene ende af røret til denne adapter, hvis du ikke skal bruge den, så tilslut den direkte til udgangen på produktet. Tilslut den anden ende af røret til dun skorsten. Kontroller at disse to tilslutninger er tætte nok, så de ikke vil komme ud, når apparatet kører på fuld kraft. Kontroller at flapperne inden i skorstenen virker, når de strammes med klemmer. Tilslut skorstenstilslutningsrøret uden for adapteren (Fig. 6/a). Hvis tilslutningsrøret er sat fast inden i adapteren, finder der ikke udsugning sted, da skorstensflappen der forhindrer tilbagevenden af luft vil forblive lukket (Fig. 6/b). Længden af rør-forbindelsen samt antallet af albuer skal være så minimalt som muligt.

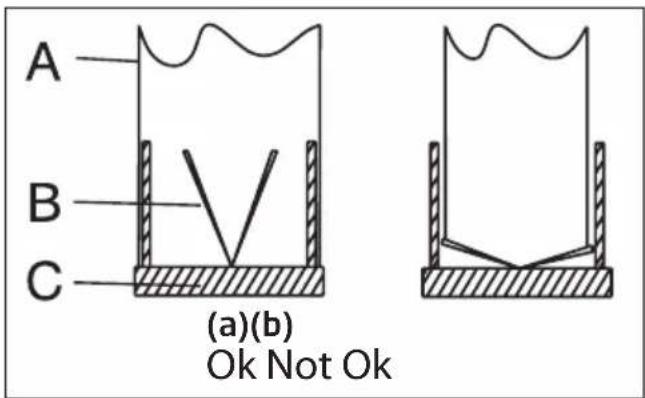

A: Skorstensudgangsrør
B: Flapper til forhindring af returluft
C: Røggasstuds af plast

Ventilerne er lukket, når apparatet ikke kører og forhindrer mulig udendørs lugt og støv i at komme ind.

A B C (a)(b) Ok Not Ok

(Fig. 6)

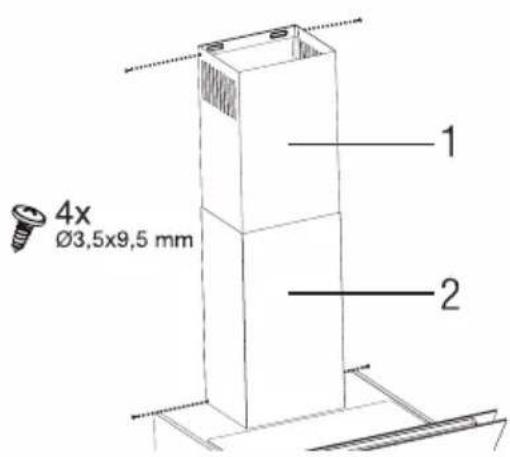

5.5 Montering af røggasstudsen

Udfør eltilslutning af din emhætte, inden du påbegyder installationen af skorstenen. Sæt studsens plader rundt om motorenheden. Skru den udvendige skorsten på fastgørelsespladerne til den udvendige skorsten, som er på motorkabinen (Fig. 7).

Forlæng den indvendige skorsten til røggasstud- sens fastgørelsesplade fastgjort til væggen fra dens øverste ydre kant, og skrue (Fig. 7).

4x Ø3,5x9,5 mm 1 2

(Fig. 7)

5.6 Installation af luftventil

Der er en fane i midten af monteringspladen til røggasstudsen. Sæt denne fanes midtpunkt på den linje, der tegnet lodret på væggen. Juster vandret og marker hullerne, hvor tilslutningspladen skal monteres med en blyant (Fig. 8/A, B).

Bor i de markerede punkter med et ∅6 mm bor og indsæt 2 plastikdyveler i de borede huller (Fig. 8/A, B).

Fastgør røggasstuds-forbindelsesplade til væggen med 3,9 x 22 skruer (Fig. 8/A, B).

Ved brug af luftventil, installer punkt C, D, E, F med ∅6 mm bor og ∅6 mm plastikdyveler (Fig. 8).

Monter selve emhætten (Fig. 4).

Indsæt plastikstiften (Fig. 9/omr. nr. 2) på stiftholderen på motorudblæsningen (Fig. 9/omr. nr.1).

Bøj derefter flappen let for at indsætte den anden stift på flappen og indsæt den anden stift i dens holder (Fig. 9).

1 2

(Fig. 10)

1. Luftventil
2. Plastikstuds

Fastgør plastikstudsadapteren, som er inkluderet i pakken, i retning af luftventilen. Lås studsadapteren ved at dreje den i pilens retning.

C D E F 4x 3,9 x 22

(Fig. 11)

Monter luftventilgruppen med 3.9 x 22 skruer fra punkt C, D, E, F, form du allerede har forberedt (Fig. 11).

5 installationafapparatet

1. Luftudtagsrør af aluminium Monter luftudtagsrøret (Fig. 12)

Da vridninger og bøjninger i aluminiumsrøret vil føre til reduktion i luftens sugekraft, skal du så vidt muligt undgå at bruge dem. Da vridninger og bøjninger i aluminiumsrøret vil føre til reduktion i luftens sugekraft, skal du så vidt muligt undgå at bruge vridninger og bøjninger

Installer pladestudserne til emhætten (Fig. 7)

5.7 Opbevaring

• Hvis du ikke har til hensigt at bruge apparatet i lang tid, skal du opbevare det omhyggeligt.
• Før du løfter apparatet, så afbryd det og lad det køle helt ned.
• Hold apparatet og dets tilbehør i deres originale emballage.
• Opbevar det på et køligt, tørt sted.
• Hold altid apparatet utilgængeligt for børn.

5.8 Händtering og transport

- Bær apparatet i dets originale emballage under håndtering og transport. Apparatets emballage beskytter den mod fysiske skader.

• Anbring ikke tunge belastninger på apparatet eller på emballagen. Apparatet kan blive beskadiget.
• Tab af apparatet vil gøre det ikke-brugbart eller forårsage permanent skade.

6 Fejfinding

Fejlfinding Årsag Hjælp
Produktet virker ikke: Kontroler sikringen. Din sikring er muligvis lukket, så få den til at fungere.
Produktet virker ikke: Kontroler tilstanden af de elektriske forbindelser		Netspændingen skal være mellem 220-240 V.
Produktet virker ikke: Kontroler tilstanden af de elektriske forbindelser		Kontroller, om de andre produkter i dit køkken fungerer eller ej.
Belysningslampen fungerer ikke.	Kontroller tilstanden af de elektriske forbindelser	Netspændingen skal være mellem 220-240 V.
Belysningslampen fungerer ikke.	Kontroller lampekontakten. [Lampekontakten skal være i tændt position.
Belysningslampen fungerer ikke.	Kontroller lamper. Produktets lamper bør ikke være defekte.
Produktets luftindtag er dårligt.	Kontroller aluminiumsfilteret Aluminiumsoliefilteret skal vaskes en gang om måneden under normale forhold.
Produktets luftindtag er dårligt.	Check røggasstudsen. [Lampekontakten skal være i ''tændt'' position.
Produktets luftindtag er dårligt.	Kontroller kulfilteret. På produkter medkulfiltre skal filteret normalt skiftes hver 3. måned.

Les denne bruksanvisningen først!

Kjære kunde,

Dette produkt indeholder en lyskilde af energieffektklasse "F".

Du kan også vaske fettfilteret (aluminium) i vaskemaskinen.

Sett sammen luftskjermgruppen med 3,9 x 22 skruer fra punkt C, D, E, F som du allerede har klargjort (Figur 10).

Feilsøking Årsak Hjelp
Produktet fungerer ikke. Sjekk sikringen din. Sikringen din kan være lukket, få den til å fungere.
Produktet fungerer ikke. Sjekk den elektriske tilkoblingen. Netspenningen skal være mellom 220-240 V.
Produktet fungerer ikke. Sjekk den elektriske tilkoblingen. Sjekk om de andre produktene på kjøkkenet ditt fungerer eller ikke.
Belysningslampen fungerer ikke.	Sjekk den elektriske tilkoblingen. Netspenningen skal være mellom 220-240 V.
Belysningslampen fungerer ikke.	Sjekk lampebryteren. Lampebryteren	skal være i «på»-posisjon.
Belysningslampen fungerer ikke.	Sjekk lampene. Lampene til produktet	skal ikke være defekte.
Luftinntaket til produktet er dårlig.	Sjekk aluminiumsfilteret. Aluminiumsoljefilteret skal rengjøres minstén gang i måneden under normale forhold.
Luftinntaket til produktet er dårlig.	Kontroller luftehullets røykrør. Luftehullets røykrør skal være i «på»-posisjonen.
Luftinntaket til produktet er dårlig.	Sjekk karbonfilteret. For produkter med karbonfilter bør filteret normalt skiftes hver tredje måned.
