KÄYTTÖOHJE GDSP5470BSCH GRUNDIG

Lue ensin tämä käyttöopas!

Hyvä asiakas,

Kiitos, että hankit Grundig-laitteen. Tämä laite on valmistettu korkealaatuisia materiaaleja ja innovatiivista teknologiaa hyödyntäen, ja toivomme, että nautit sen käytöstä. Lue tämä käyttöopas ja kaikki muut laitteen mukaan toimitetut asiakirjat huolellisesti ennen laitteen käytön aloittamista ja säilytä ne mahdollista myöhempää tarvetta varten. Jos laite luovutetaan jollekin kolmannelle osapuolelle, luovuta tämä käyttöopas sen mukana. Noudata ohjeita ja kiinnitä huomiota kaikkiin käyttöoppaassa annettuihin tietoihin ja varoituksiin.

Ota huomioon, että tämä käyttöopas voi käsittää useita muitakin malleja. Mallikohtaiset erot esitetään käyttöoppaassa selvästi.

Symbolien selitykset

Tässä käyttöoppaassa on käytetty seuraavia symboleja:

Tärkeää tietoa ja tuotteen käyttöä koskevia hyödyllisiä vinkkejä.

VAROITUS: Henkilö- tai omaisuusvahinkojen vaaran aiheuttavia tilanteita koskeva varoitus.

VAROITUS: Tulipalovaaraa koskeva varoitus.

VAROITUS: Sähköiskun vaaraa koskeva varoiitus.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

1.1 Yleinen turvallisuus

Tärkeitä turvallisuutta koskevia ohjeita – lue huolellisesti ja säilytä mahdollista myöhempää tarvetta varten

Tämä osio sisältää turvallisuusohjeita, jotka auttavat suojaamaan tulipalon, sähköiskun, mikroaalto-säteilyvuodon, henkilö- tai omaisuusvahinkojen varalta. Näiden ohjeiden noudattamatta jättäminen mitätöi takuun.

- Grundig-tuotteet ovat kaikkien so-veltuvien turvallisuusstandardien mukaisia. Jos laite tai sen verkkojohto on vaurioitunut, laite tulee vaihtaa tai korjata jälleenmyyjän, huoltokeskuksen tai valtuutetun sähköasentajan tai huoltoliikkeen toimesta vaaran välttämiseksi. Väärin tehty tai valtuuttamaton korjaus voi olla vaarallista ja ai-heuttaa käyttäjälle vaaran.

- Tämä laite on tarkoitettu käytet-täväksi kotitalouksissa ja muissa vastaavissa ympäristöissä, kuten: – henkilökunnan keittiötiloissa myymälöissä, toimistoissa ja muissa työympäristöissä;

• maatiloilla;
• hotelleissa ja muissa vastaavissa majoitustiloissa asiakkaiden käytössä;
• aamiaismajoitusta tarjoavissa kohteissa.

- Käytä laitetta vain sille suunniteltuun käyttötarkoitukseen tässä käyttöoppaassa kuvatulla tavalla.

- Valmistaja ei ole vastuussa mistään vahingoista joita aiheutuu tuotteen väärästä tai epääasianmukaisesta asennuksesta tai väärinkäytöstä.

- Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat alentuneet, tai joilla ei ole aikaisempaa koke-musta tai tietoa laitteen käytöstä, jos heidän käyttöään valvotaan tai jos he ovat saaneet ohjeis-tusta koskien laitteen turvallista käyttötapaa, ja ymmärtävät sen käyttöön liittyvät vaarat.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Lasten ei saa antaa leikkiä laitteella. Lasten ei tule antaa suorittaa puhdistusta tai huoltoa ilman aikuisten valvontaa.
• Asennetun tuotteen matalimman kohdan täytyy olla vähintään 65 cm:n etäisyydellä liedellä olevan keittoastian tukipinnasta.
• Jos kaasulieden asennusohjeissa mainitaan tätä suurempi etäisyys, sitä on noudatettava.
• Varmistu siitä että verkkovirran jännite vastaa laitteen tyyppikilvessä annettuja arvoja.
• Älä koskaan käytä laitetta, jos laite tai sen verkkojohto on vau- rioitunut.
• Älä purista tai taivuta virtajohtoa tai anna sen hankautua teräviä reunoja vasten, jotta se ei vahingoitu. Pidä verkkojohto kaukana kuumista pinnoista ja avotulesta.
• Kytke laite ainoastaan maadoitettuun pistorasiaan.

VAROITUS: Älä liitä laitetta verk- kovirtaan, ennen kuin asennus on suoritettu loppuun.

- Sijoita laite niin, että sen pistoke on aina vapaasti saatavilla.

• Älä koske liesituulettimen valaisimiin, kun ne ovat olleet käytössä pitkään. Kuumentuneet lamput voivat polttaa kättä.
• Noudata toimivaltaisen viran-omaisen antamia määräyksiä poistoilman käsittelystä (tämä varoitus ei koske käyttöä ilman hormia).

- Käynnistä laite, kun liedelle on asetettu kattila, pannu tai muu keittoastia. Muuten kuumuus voi saada tuotteen joitakin osia vääntymään.

- Sammuta liesi, ennen kuin nos-tat keittoastian liedeltä.

- Älä jätä kuumaa öljyä liedelle. Keittoastian kuuma öljy voi syttyä palamaan.

- Kiinnitä huomiota lähellä oleviin verhoihin ja kankaisiin, sillä öljy voi syttyä palamaan esimerkiksi uppopaistettaessa ranskanperunoita.

- Rasvasuodatin täytyy vaihtaa vähintään kuukausittain. Hiilisuodatin täytyy vaihtaa vähintään kolmen kuukauden välein.

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Tuotteen puhdistuksessa on noudatettava käyttöoppaan ohjeita. Käyttöoppaan ohjeiden laiminlyönti puhdistuksessa voi aiheuttaa palovaaran.
• Mukana tuleva suodatin voidaan vaihtaa ainoastaan palosuojat-tuun suodattimeen.
• Käytä vain alkuperäisiä tai valmistajan suosittelemia lisävarusteita.
• Älä käytä tuotetta ilman suodatinta äläkä irrota suodattimia tuotteen ollessa käynnissä.
• Jos liedellä leimahtaa, katkaise virta tuotteesta ja liedestä.
• Jos liedellä leimahtaa, tukahduta liekki – älä käytä vettä sen sam-muttamiseen.
• Irrota laite pistorasiasta aina ennen puhdistamista sekä laitteen ollessa poissa käytöstä.

• Tilan alipaine ei saa olla korkeampi kuin 4 Pa (4 x 10 bar), kun sähkölieden liesituuletin ja muulla energialla kuin sähköllä toimivat laitteet ovat käytössä samanaikaisesti.

• Jos laitteen käyttöympäristössä käytetään polttoöljyllä tai kaasulla toimivia lämmittimiä tai muita laitteita, on ehdottoman tärkeää, että niiden pakokaasunpoisto on erotettu tai että ne ovat hermeetisesti suljettuja.

- Hormin liittämiseen täytyy käyttää putkea, jonka halkaisija on 120 tai 150 mm. Putkiliitännän tulee olla mahdollisimman lyhyt ja sisältää mahdollisimman vähän mutkia.

- Tukehtumisvaara! Säilytä kaikki pakkaustarvikkeet lasten ulottu-mattomissa.

HUOMIO: Näkyvillä olevat osat voivat kuumentua keittolaitteen käytön aikana.

- Tuotteen poistoaukkoa ei saa liittää ilmakanavaan, jossa liikkuu muuta savua.

- Huoneen ilmanvaihto ei välttämättä riitä, kun sähkölieden liesituuletinta käytetään samanai-kaisesti kaasulla tai muilla poltto-aineilla toimivien laitteiden kanssa (tämä ei välttämättä koske lait-teita, jotka vain palauttavat ilman takaisin huoneeseen).

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Tuotteen päälle asetetut esineet voivat pudota. Älä aseta mitään esineitä tuotteen päälle.
• Älä liekitä (flambeeraa) ruokaa tuotteen alla.

VAROITUS: Poista suojakalvot en- nen liesituulettimen asentamista.

• Liedellä ei saa olla korkeita avo-liekkejä liesituulettimen ollessa toiminnassa.
• Syviä rasvakattiloita on valvottava jatkuvasti käytön aikana. Ylikuumentunut öljy voi syttyä palamaan.

1.2 WEEE-direktiivin noudattaminen ja laitteen hävittäminen:

Tämä tuote täyttää Euroopan unionin WEEE-direktiivin (2012/19/EU) vaatimukset. Tuotteella on sähkö- ja elektroniikkalaiteromun (SER) luokitus-merkintä.

Merkintä ilmaisee, että tuotetta ei tule hävittää tavanomaisen kotitalousjätteen mukana sen käyttöiän päätyttyä. Käytetty laite on toimitettava sähkö- ja elektroniikkalaitteiden viralliseen kierrätyspisteeseen. Tietoja paikallisista kierrätyspisteistä saat paikallisilta viranomaisilta ja myymälästä, josta tuote on ostettu. Kotitalouksilla on tärkeä rooli vanhojen laitteiden keräämisessä ja kierrättämisessä. Kun hävität käytetyt laitteet asianmukaisella tavalla, olet mukana torjumassa niistä aiheutuvia mahdollisia ympäristö- ja terveyshaittoja.

1.3 RoHS-direktiivin noudattaminen

Tämä tuote täyttää Euroopan unionin RoHS-direktiivin (2011/65/EU) vaatimukset. Se ei sisäl- lä direktiivissä määriteltyjä haitallisia ja kiellettyjä aineita.

1.4 Pakkaustiedot

Tuotteen pakkausmateriaalit on valmistettu kierrätettävistä materiaaleista kansallisten ympäristömääräysten mukaisesti. Älä hävitä pakkausmateriaaleja kotitalousjätteen tai muiden jätteiden mukana. Toimita pakkausmateriaalit paikallisten viranomaisten hyväksymään keräyspisteeseen.

2 Yleinen ulkomuoto

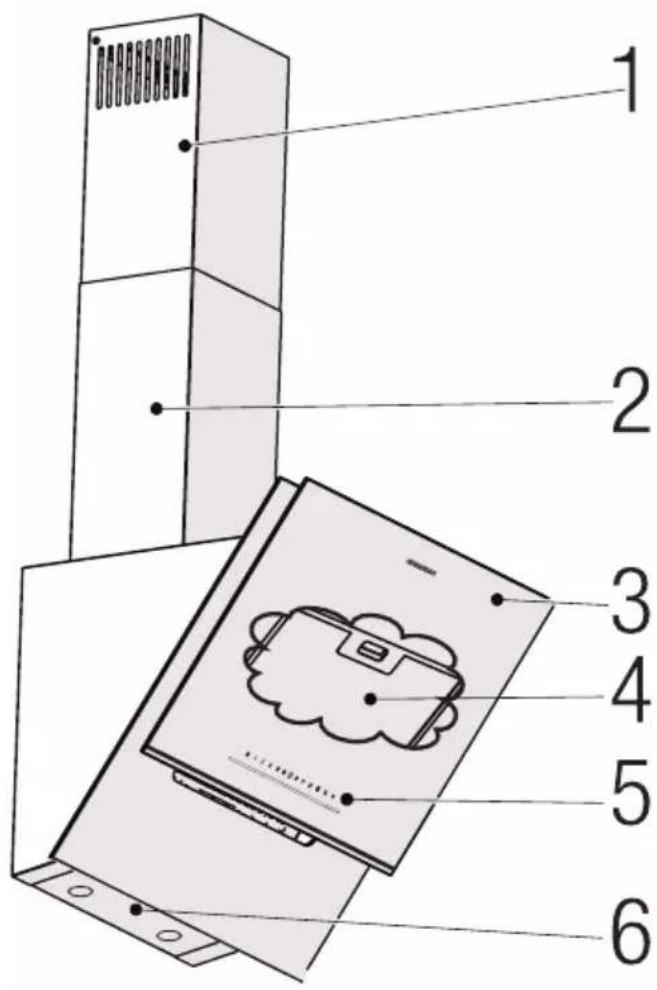

2.1 Yleiskuva

1. Sisempi savupiippu
2. Ulompi savupiippu
3. Sivupoistolasi
4. Rasvasuodatin (lasikannen takana)
5. Ohjauspaneeli
6. Valaistus

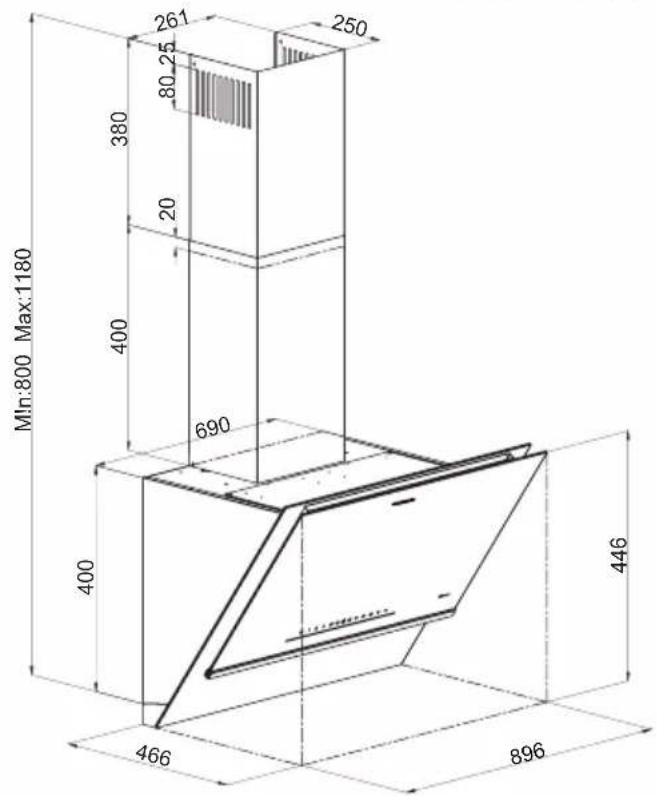

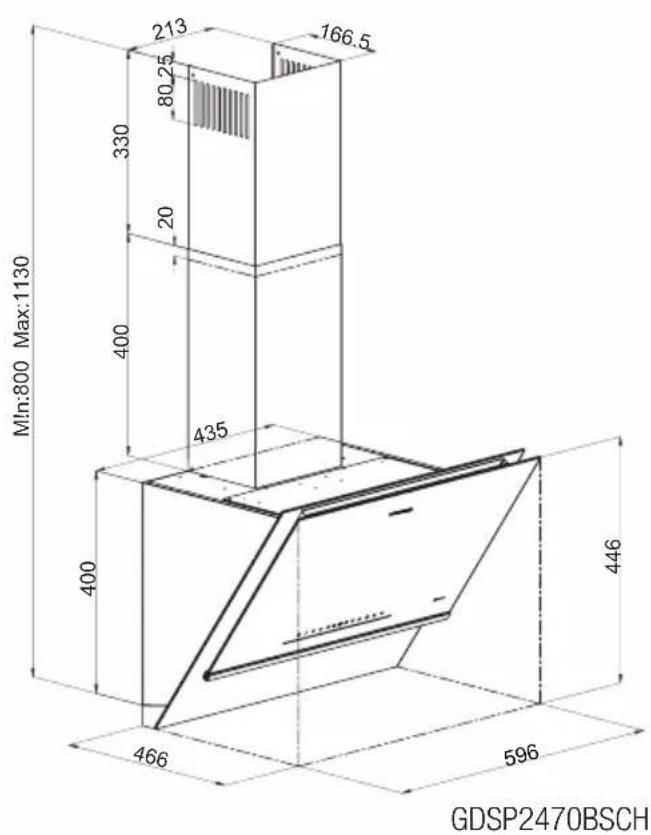

Mln:800 Max:1130 213 166.5 80.25 330 20 400 435 400 446 466 596 GDSP2470BSCH

Mln:800 Max:1180 261 250 380 80-25 20 400 690 400 446 466 896

Kuva 1

GDSP5470BSCH

GDSP5470DXSCH

2 Yleinen ulkomuoto

2.2 Tekniset tiedot

Malli GDSP2470BSCH GDSP5470BSCH	SCH	GDSP5470DXSCH
Syöttöjännite ja taajuus 220-240 V ~ 50 Hz
Lampun teho 2 x 3 W
Moottorin teho 275 W
Virtausnopeus – 3. Taso 580 m3/h	575 m3/h
Virtausnopeus – voimakas taso	752 m3/h 763 m3/h
Moottorin eristysluokka Luokka F
Eristysluokka Luokka I

3 \_aitteen käyttö

3.1 Laitteen ohjaus

NÄPPÄIN TOIMINTO
1 : AutomaattitilapainikeHobToHood ja automaat- titilaa ei voida käyttää samanaikaisesti.	Käytetään valintaan automaattisen ja manuaalisen tilan välillä. Kun automaatti- tilaan vaihdetaan tätä painiketta painamalla, automaattipainikkeen valot 1-2-3 nopeudet syttyvät 100 % ja siirtyvät 1. nopeuden tasolle, jossa se toimii 1 kerran pois päältä ja 1 päällä 30 sekunnin ajan. Tämä aika riittää anturin aktivointiin. Anturia käytetään ilmanlaadun mittaamiseen. Jos anturin arvon kasvu havaitaan automaattitilassa ja moottori on sammutettu, toimii moottori 2. nopeudella ja nopeus vaihtuu automaattisesti. Automaatti- ja nopeuspainikkeet palavat 100 % kirkkaudella, kun moottori on käynnissä. Kun automaattipainiketta painetaan tai nopeutta muutetaan automaattitilan ollessa päällä, muutetun nopeuden merkki- valo syttyy 100 % kirkkaudella ja moottori siirtyy tälle nopeudelle, automaattitilan painike syttyy 50 % kirkkaudella ja automaattitila perutaan. Jos mitään ei tapah- du moottori käynnistämiseksi 15 minuutin aikana, kun moottori on sammutettu, automaattitila perutaan. Jos liesituuletin on sammutettu päällä/pois painikkeella automaattitilassa, perutaan automaattitila.Automaattitilan herkkyyden asetus:Tarkkuusasetuksia on 3, (1) on alin ja korkein (3). Tehdasasetus on (2), keskitaso. Jos haluat muuttaa herkkyyttä, paina automaatti/tila painiketta 3 sekuntia ja siirryt herkkyysasetuksiin. Nykyinen tila vilkkuu nopeusvaloissa. Herkkyystasoa voidaan vaihtaa painamalla Automaatti/ tila: painiketta. Viimeisin näytetty tila on käytössä. Tasot kasvavat suhteellisen helposti, kun korkea tarkkuus on valittu, kun matala tarkkuus on valittu, se kasvaa suhteellisen vaikeasti.
2 : 1. Vaihepainike Käyttää laitetta 1. nopeudella. Käytetään moottorin nopeuden vaihtoon. Kun liesituuletin on päällä, näiden painikkeiden kirkkaus on 50 %. Valitun nopeuden kirkkaus on 100 %.
3 : 2. Vaihepainike Käyttää laitetta 2. nopeudella. Käytetään moottorin nopeuden vaihtoon. Kun liesituuletin on päällä, näiden painikkeiden kirkkaus on 50 %. Valitun nopeuden kirkkaus on 100 %.
4 : 3. Vaihepainike Käyttää laitetta 3. nopeudella. Käytetään moottorin nopeuden vaihtoon. Kun liesituuletin on päällä, näiden painikkeiden kirkkaus on 50 %. Valitun nopeuden kirkkaus on 100 %.
5 : Tehotoiminto 10 minuutin kuluessa tämän toiminnon aktivoinnista, se siirtyy alemmalle moottorin nopeudelle. Kun tehotoiminto on aktivoitu, vilkkuu tehopainike 100 % kirkkaudella. Ajastintoimintoa ei voida aktivoida, kun moottori toimii huippuno- peudella. Kun ajastin siirtyy huippunopeudelle aktivoituna, ajastin perutaan. Käytetään moottorin nopeuden vaihtoon. Kun liesituuletin on päällä, näiden painikkeiden kirkkaus on 50 %. Valitun nopeuden kirkkaus on 100 %.

3 Laitteen käyttö

6 : Hiilisuodattimen varoitus	Elektroninen yksikkö tallentaa moottorin käyttöajan. Kun moottorin käyttöaika saavuttaa määritetyn ajan, syttyy suodattimen vaihdon varoitusvalo. Jos painat 1. nopeuspainiketta noin 5 sekuntia, kun tämä suodattimen varoitusvalo on päällä, suodattimen aika nollataan ja 180-tunnin toiminto käynnistyy uudelleen.
7 : Päällä/pois	Sitä käytetään liesituulettimen kytkemiseksi päälle tai pois. Kun tätä painiketta painetaan noin 1 sekunti, avoin moottorin nopeus sammuu jos päällä, painikkeen valo sammuu ja laite kytkeytyy pois päältä. Tässä asennossa jaksoa ei voida muuttaa ja liesituuletinta kytkeä päälle. Kun laite on pois päältä, sytyttää tämän painikkeen painaminen muiden painikkeiden valot 50 % kirkkaudella.
8 : Rasvasuodattimen varoitus	Elektroninen yksikkö tallentaa moottorin käyttöajan. Kun moottorin käyttöaika saavuttaa 60 tuntia, syttyy suodattimen vaihdon varoitusvalo. Jos painat 1. nopeuspainiketta noin 5 sekuntia, kun tämä suodattimen varoitusvalo on päällä, suodattimen aika nollataan ja 60-tunnin toiminto käynnistyy uudelleen.
9 : Wi-Fi tila* Katso 3.2 HomeWhiz-sovelluksen asetus	Kun Wi-Fi painiketta painetaan 3 sekunnin ajan, se avaa AP-tilan ja siirtyy asennusvaiheeseen, kaikki kuvakkeet sammuvat, kunnes asetus on valmis ja vain Wi-Fi kuvake vilkkuu. Wi-Fi pysyy päällä asetuksen jälkeen (Wi-Fi kuvake on 100 % päällä, kun laite kytketään päälle). Wi-Fi kuvake ei sammu, kun laite kytketään pois päältä. Jos Wi-Fi kuvake on 100 % päällä, kun laite kytketään päälle, tarkoittaa se että Wi-Fi on päällä ja kun painiketta painetaan, Wi-Fi syttyy 50 % kirkkaudella ja sammuu. Jos painat Wi-Fi painiketta asentamatta sitä, se vilkkuu 2 kertaa.
10 : HobToHood-tila	Kun HobToHood-painiketta painetaan 3 sekuntia, se alkaa vilkkua, kun HobTo-Hood-painiketta painetaan liedessä 3 sekuntia ja liesi ei ole käytössä, alkaa se vilkkua ja molemmat syttyvät 100 % kirkkaudella, kun laitepari on muodostettu. Ellei HobToHood-toimintoa ole kytketty pois päältä, syttyy HobToHood-kuvake 100 % kirkkaudella ja pysyy liitettynä lieteen, kun liesituuletin avataan päällä/pois painikkeella. Kun HobToHood-kuvaketta painetaan se syttyy 50 % kirkkaudella ja kytkeytyy irti liedestä.HobToHood ja automaattitilaa ei voida käyttää samanaikaisesti.Jos toiminto perutaan painamalla tätä painiketta ja HobToHood-toiminto on käytössä, liesituuletin toimii viimeisellä nopeudella.
11 : Ilmapuhdistustoi-minto	Ilmapuhdistustoiminnon painikkeen painaminen aktivoi ilmapuhdistustilan. Tämä tarkoittaa, että moottori käy 10 minuuttia 1. nopeudella ja pysähtyy 50 tunniksi ja toistaa toiminnon. Niin kauan kuin ilmapuhdistus on päällä, palaa sen ilmaisin 100 % kirkkaudella. Kun 1 tunnin kokonaisaika on toistettu 24 kertaa, ilman-puhdistuksen kuvake syttyy 50 % kirkkaudella ja ilmanpuhdistustila sammuu. Jos liesi sammutetaan nopeuspainikkeilla ilmapuhdistustilan ollessa päällä tai automaattitilassa, sammuu se ja toimii halutulla nopeudella. Kun ilmapuhdistusti-la perutaan, sen valo palaa 50 % kirkkaudella.HUOMAUTUS: Ilmapuhdistustoiminnossa moottorin käyttöaika on noin 5, 10, 15 tai 20 minuuttia 4 säätötilassa. Kun ilmapuhdistuspainiketta painetaan 3 sekuntia tämän tilan avaamiseksi, näytetään nykyinen tila nykyisen kierrosnopeuden valojen vilkkumisella. Ilmapuhdistuspainikkeen painaminen vaihtaa tilaan, jossa moottorin käyttöaika ilmapuhdistustilassa näytetään.

3 Laitteen käyttö

12 : Automaattinen pysäytys	Jos liesituuletin on päällä ja jollakin nopeudella paitsi huippunopeudella, ääni-merkki kuuluu, kun automaattisen pysäytyksen painikeääni kuuluu ja se siirtyy 15 minuutin pysäytysajastimelle. Kun pysäytysajastin on aktivoitu, vilkkuu ajastin-painike 100 % kirkkaudella. Kun aika päättyy, moottori pysähtyy ja valo palaa, se sammuu.
13 : Valaistus päälle/pois	Valaistus syttyy, kun tätä painiketta painetaan kerran liesituulettimen ollessa päällä. Valo sammuu, kun tätä painiketta painetaan uudelleen.

Jos mitään painiketta ei paineta 10 minuutin kuluessa, kun liesituuletin ei ole päällä, kyt-keytyy liesituuletin pois päältä.

3.2 HomeWhiz asetus ja käyttäjätilin asetukset

Noudata alla olevia ohjeita liesituulettimen tarkastamiseksi ja ohjaamiseksi matkapuhelimesta tai tabletilta. Matkapuhelin on yhdistettävä kotiverkkoon ja HomeWhiz-sovellus ladattava matkapuhelimen apps-toresta matkapuhelimeen tai tablettiin.

1. Avaa HomeWhiz-sovellus, jonka latasit matkapuhelimeen tai tablettiin.
2. Napsauta HomeWhiz-sovelluksessa "Lisää tuote" osaa, valitse liesituuletin kohdasta "Kodinkoneet".
3. Noudata kuvaruudulla olevia ohjeita.
4. Paina langaton-painiketta 3 sekuntia, langaton-kuvakkeen tulee alkaa vilkkua hitaasti.
5. Varmista, että sijainti ja bluetooth ovat päällä, vaaditut luvat hankittu, jolloin matkapuhelin yhdistyy automaattisesti liesituulettimeen laitteeseen yhdistämisvaiheen aikana.
6. Liitä seuraavassa vaiheessa tuote kotoverkkoon. Avaa paikallisten verkkojen luettelo puhelimessa ja valitse kotiverkko johon haluat yhdistää ja anna salasana. Kun yhteys kotiverkkoon on muodostettu, palaa langattoman verkon kuvake kiinteänä.
7. Kun olet viimeisessä vaiheessa ja liesituuletin on nimetty, voit palata kotisivulle. Valitse tuote Laitteetsivulta ja aloita sen käyttö.

Voit nähdä tiliisi liitetyt tuotteet koskettamalla “Laitteet” sivua sovelluksessa. Poista tuote tililtä pitämällä tuotetta painettuna tällä sivulla.

• Kun pidät langaton-kuvakkeen painettuna 3 sekuntia, alkaa langattoman verkon kuvake vilkkua. Jos HomeWhiz-asetusta ei suoriteta 5 minuutin kuluessa, langaton verkko kyt-keytyy pois päältä ja sen kuvake sammu.
• Matkapuhelimen tai tabletin on oltava liitetty langattomaan verkkoon johon haluat liittää liesituulettimen HomeWhiz-asetusvaiheen aikana ja sen tulee olla liitettynä koko asetus-vaiheen ajan.

3 Laitteen käyttö

3.3 HomeWhiz-sovelluksen käyttö

Jos liesituuletin on asennettu HomeWhiz-tiliin, riittää langattoman verkon kuvakkeen painaminen 1 kerran HomeWhiz-ohjauksen käynnistämiseen. Se alkaa vilkkua, kun langattoman verkon kuvaketta painetaan 1 kerran ja yrittää yhdistää langattomaan verkkoon automaattisesti. Koska liesituuletin on jo liitetty kotoverkkoon, yhdistää se siihen nopeasti ja langattoman verkon kuvake vilkkuu jatkuvasti.

• Liesituulettimen ohjaamiseksi HomeWhiz-sovelluksella, tulee aiemmin yhdistetyn liesituulettimen olla päällä ja Internet-nopeuden hyvä. Matkapuhelimen/tabletin on oltava yhdistetty Internetiin.
• Voit myös ohjata laitetta HomeWhiz-sovelluksesta ja liesituulettimen näytöltä, kun HomeWhiz-yhteys on aktivoitu.
• Jos sähkökatkos tapahtuu tai Internet-yhteys katkeaa kotiverkossa, johon liesituuletin on yhdistetty, ei laitetta voida käyttää HomeWhiz-sovelluksesta.

3.4 Energiatehokas käyttö

• Säädä nopeus höyryn ja hajun mukaan laitteen käytön aikana energian säästämiseksi.
• Käytä alhaisia nopeuksia (1-2) normaaleissa olosuhteissa ja korkeaa nopeutta (3), jos höyryä ja hajua esiintyy enemmän.
• Liesituulettimen valot on tarkoitettu keittoalueen valaisemiseen.
• Niiden käyttö huoneen valaistukseen kuluttaa energiaa turhaan ja antaa riittämättömän valaistuksen.

3.5 Liesituulettimen käyttö

• Laitteessa on moottori eri nopeuksilla.
• Suoritustehon parantamiseksi, käytä alhaisia nopeuksia normaaleissa olosuhteissa ja korkeaa nopeutta, jos höyryä ja hajua esiintyy enemmän.
• Käynnistä laite painamalla haluttua nopeuden asetuspainiketta. (1, 2, 3).
• Keittoalueelle saa valon painamalla lamppua (13).

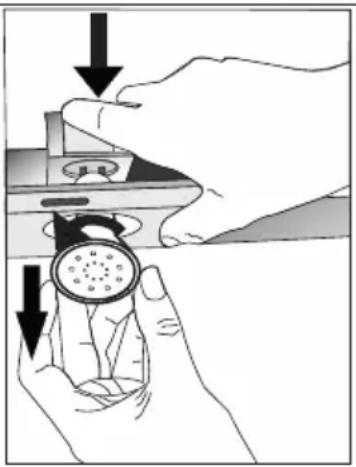

3.6 Lampun vaihto

MAX 3 W

Tee tuotteen sähköliitännät. Laitteessa on 3 W LED-lamppu. Lamppujen vaihtamiseksi, paina lampun pidikettä alaspäin sen takapuolelta, kierrä sitä hieman vastapäivään ja poista se ulospäin. Asenna uusi lamppu päinvastaisessa järjestyksessä.

Polttimo
Polttimon teho 3 W
Pidike/pistoke GZ 10
Polttimon jännite 220 - 240 V
Koko 53 x 50 mm
ILCOS-koodi DR/F3-220-240-GZ10-50-53
Valovirta 260 lm

3 \_aitteen käyttö

Korjattu värilämpötila 3000 K

Tämä tuote sisältää valolähteen energiatehokkuusluokalla "F".

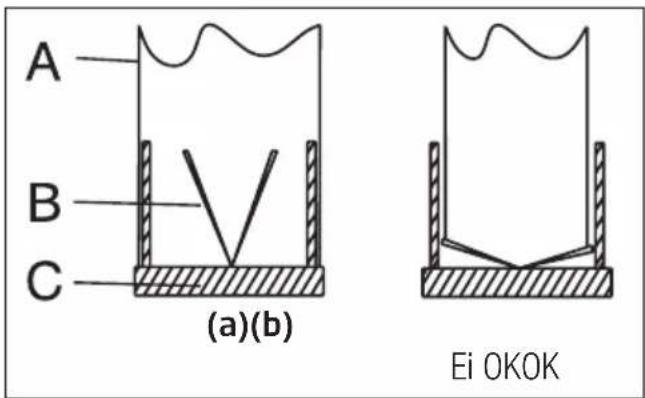

3.7 Käyttö savupiippuliitännän kanssa

liesituulettimen liitospäähän kiinnitetyn hormi- putken kautta.

- Hormiputken halkaisijan on oltava sama kuin liitäntärenkaan. Vaaka-asennuksissa, putken on oltava kallistettu hieman ylöspäin (n. 10°), jotta ilma poistuisi huoneesta helposti.

3.8 Käyttö ilman savupiippuliitäntää

suodattaa ilman, jonka jälkeen se palautetaan huoneeseen. Hiilisuodatinta käytetään, jos asunnossa ei ole hormia.

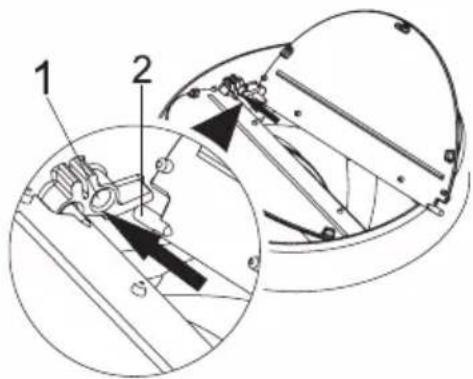

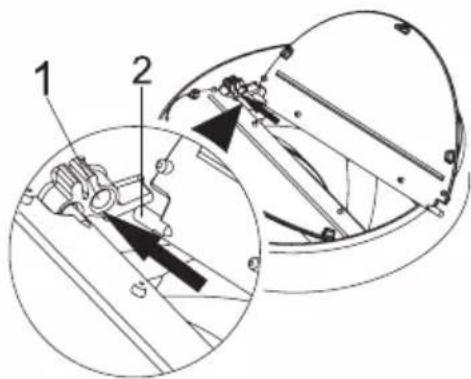

- Käytössä ilman hormia, poista läpät hormisovittimen sisältä.

- Poista alumiininen rasvasuodatin Asenna hiilisuodatin sijoittamalla kielekkeisiin keskittämällä se tuulettimen rungon molemmilla puolilla olevaan muovikappaleeseen. Kiristä se kiertämällä vasemmalle tai oikealle.

• Vaihda alumiininen rasvasuodatin.

VAROITUS: Hiilisuodattimen aktivoimiseksi, paina automaattisen pysäytyksen ja ilmapuhdistuspainiketta 3 sekuntia. Jos tuote siirtyy käyttöön savukanavalla, tulee se sammuttaa samalla tavalla.

4 Puhdistus ja huolto

Irrota laite virransyötöstä tai kytke kytkin pois päältä, ennen puhdistusta tai huoltoa.

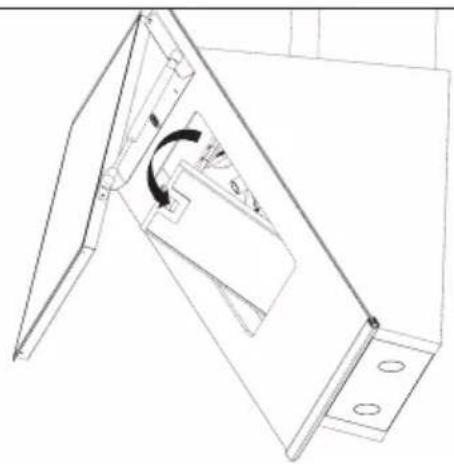

4.1 Alumiinisen rasvasuodattimen puhdistus

Alumiinista rasvasuodatinta käytetään öljyhiukkas- ten poistoon ilmasta. Alumiinisen rasvasuodatti- men väri voi muuttua toistuvan puhdistuksen jäl- keen. Tämä on normaalia, eikä suodattimia tarvitse vaihtaa.

• Työnnä alumiinisen rasvasuodattimen lukkoa eteenpäin.
• Vedä sitten hieman alas ja sitten ulos. Muut toimet saattavat vääntää suodatinta. Pese ja huuhtele alumiininen rasvasuodatin nestemäisellä pesuaineella ha asenna se paikalleen suorittamalla yllä kuvatut vaiheet päinvastaisessa järjestyksessä. Alumiinisia rasvasuodattimia käytetään öljyhiukkasten poistoon ilmasta.

Alumiininen rasvasuodatin voidaan pestä astianpesukoneessa.

HUOMIO: Normaalissa käytössä alumiininen rasvasuodatin tulee pestä kerran kuukaudessa.

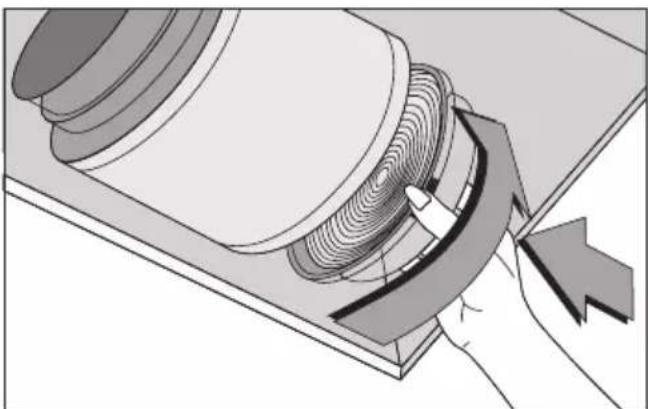

4.2 Hiilisuodattimien vaihto

Kärynpoistosuodattimet sisältävät hiiltä (aktiivi- hiili). Aktiivihiilisuodattimien käytöstä riippumatta, alumiinisuodattimet tulee aina olla asennettuna.

• Irrota alumiinisuodattimet.
• Irrottaaksesi aktiivihiilisuodattimen, käännä kielekkeitä vastapäivään ja irrota suodatin.
• Asenna uusi aktiivihilisuodatin.
• Asenna alumiinisuodattimet.

HUOMIO:

• Hiilisuodatinta ei saa koskaan pestä.
• Vaihda hiilisuodattimet 3 kuukauden välein.
• Hiilisuodatin voidaan hankkia valtuutetusta huoltoyrityksestä.

5 Laitteen asennus

VAROITUS: Lue käyttöohjeessa olevat turvaohjeet, ennen asennuksen aloittamista.

VAROITUS: Jos ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaan, voi se johtaa sähköiskunvaaraan.

Ota yhteys lähimpään valtuutettuun huoltoon liesituulettimen asentamiseksi.

Asiakkaan vastuulla on valmistella liesituulettimen asennuspaikka ja sähköliitännät.

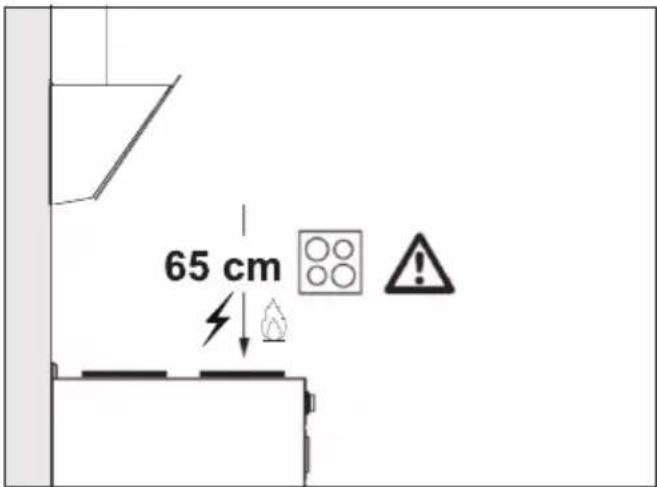

5.1 Laitteen sijoitus

65 cm

• Etäisyyden lieden ja liesituulettimen välillä on huomioitava ennen asennusta. Etäisyyden tulee olla 65 cm.
• Etäisyys mitataan ritilän pinnasta kaasuliesissä.
  • Lasipinnasta sähköliesissä.

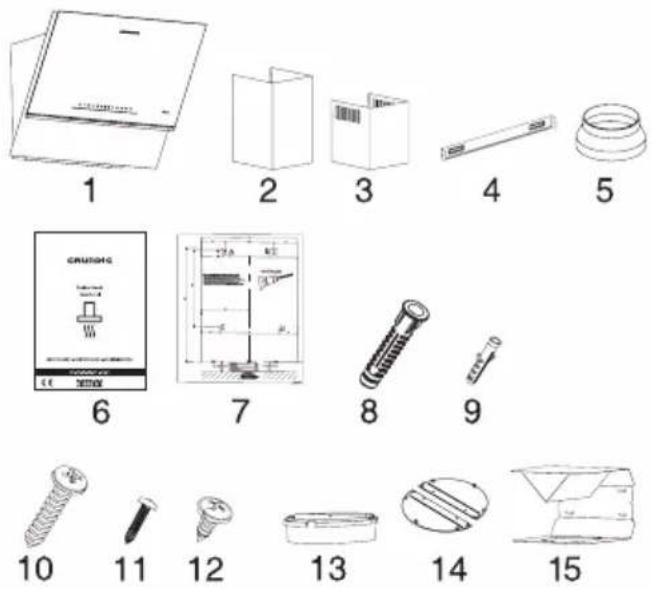

5.2 Asennustarvikkeet

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1. Tuote
2. Ulompi savupiippu
3. Sisempi savupiippu
4. Savukanavan liitäntälevy
5. ∅150/120 mm muovinen hormin sovitin
6. Käyttöopas
7. Asennusmalli
8. ∅10 mm muovitulppa
9. ∅6 mm muovitulppa
10. 5.5x60 seinäkiinnitysruuvi
11. 3.9x22 savukanavan liitäntälevyn ruuvi
12. 3.5x9.5 savukanavan liitäntäruuvi
13. ∅120 mm savukanavan sovitin
14. ∅120 mm savukanavan läppä
15. Ilmanohjain

Sopiva liesituulettimen asennuspaikka on kuvattu alla.

5.3 Seinäasennus

- Seinän on oltava tasainen, suora ja riittävän kestävä.

- Porattujen reikien syvyyden on vastattava ruu-vien pituutta.

5 Laitteen asennus

- Mukana toimitetut pultit ja tulpat on tarkoitettu tiiliseinille. Muille rakennusmateriaaleille (esim. kipsi, levy, huokoinen betoni), on käytettävä sopivia tulppia ja ruuveja.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø 4,9 x 50 mm

(Kuva 2)

HUOMIO: Varmista ennen poraa-mista, että porauskohtien lähellä ei ole sähkö-, kaasu- tai vesijohtimia.

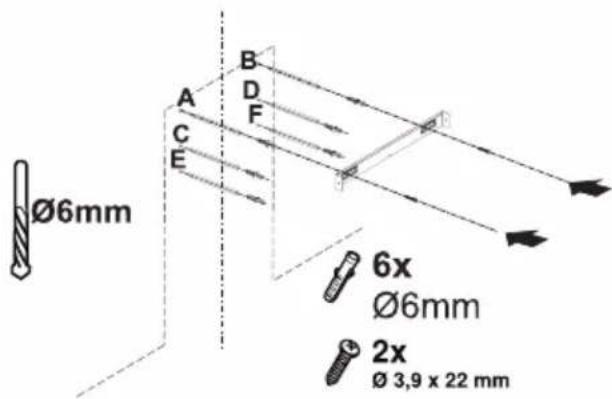

Piirrä keskiviiva katosta kohtisuoraan liesituulettimen alareunaan.

Sijoita varusteiden mukana toimitettu asennusmalli liesituulettimen asennuspaikkaan. Huomioi tämän toiminnon yhteydessä liesituulettimen asennuskorkeus.

Savukanavan liitäntälevyn keskellä on kieleke. Aseta tämän kielekkeen keskiosa kohtisuoraan seinään piirretylle viivalle. Säädä nyt liesituuletin sen maksimikorkeuden mukaan (Kuva 1). Merkitse reiät johon savukanavan liitäntälevy asennetaan kynällä (Kuva 2/a).

Pora merkittyihin kohtiin ∅6 mm poralla ja aseta 2 muovitulppaa reikiin (Kuva 2/a). Kiinnitä savuka-navan liitäntälevy seinään 3,9x22 ruuveilla (Kuva 2/a).

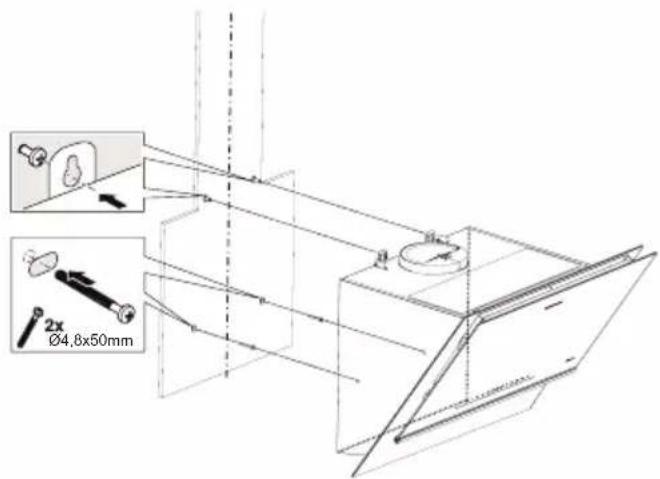

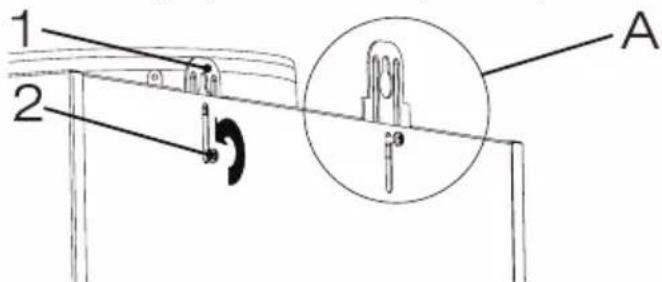

Liesituulettimen rungon asentamiseen voit käyttää A, B, C, D ∅10 mm poraa asennusmallissa ja asettaa muovitulpat näihin kohtiin. (Kuva 2/b).

2 kpl. 5.5x60 kiinnitysruuvia 5 mm etäisyydellä ruuvinkantojen ja seinän välillä (Kuva 2/b).

1 2 A

(Kuva 3)

1. Ripustuslevy
2. Ripustuslevyn kiinnitysruuvi

Liesituulettimen kiinnittämiseksi seinään, löysää ruuveja moottorikoteloon kiinnitetyissä ripustuslevyissä ja vedä niitä ylöspäin, ja kiinnitä ne uudelleen (Kuva 3/A).

Kytke liesituulettimen imulasi päälle ja irrota alumiinirasvasuodatin.

Pidätä liesituuletinta sen rungosta ja aseta se kiinnitysruuveihin seinässä ja kiristä ruuvit (Kuva 4). Kiinnitä liesituuletin seinään 5.5x60 ruuveilla laitteen sisällä olevan asennusreiän kautta (Kuva 4).

5 Laitteen asennus

5.4 Liitäntä savukanavaan

1. Läpän tapin liitäntä
2. Läpän tappi

Asenna muovitappi (Kuva 5/alue nro. 2) tapin liitäntään moottorin poistossa (Kuva 5/alue nro.1). Taivuta sitten läppää kevyesti toisen tapin asentamiseksi ja työnnä se liitäntään (Kuva 5).

Jos ∅ 120/150 mm muovista hormisovitinta käytetään, liitä putken toinen pää tähän sovittimeen. Jos sitä ei käytetä, liitä se suoraan tuotteen poistoon. Liitä putken toinen pää savukanavaan. Tarkasta, että nämä kaksi liitäntää ovat tiukassa niin, etteivät ne irtoa laitteen toimiessa täydellä teholla. Tarkasta, että läpät savukanavan sisällä toimivat, kun ne on kiinnitetty kiinnikkeillä. Liitä savukanavan liitäntäputki sovittimen ulkopuolelle (Kuva 6/a). Jos liitäntäputki asennetaan sovittimen sisälle, ei ilman imua tapahdu, koska ilman paluun estävä savukanavan läppä pysyy suljettuna (Kuva 6/b). Liitäntäputken pituuden ja kulmakappaleiden määrä tulee myös olla mahdollisimman pieni.

A : Savukanavan poistoputki
B: Sulkuläpät
C: Muovinen hormi

Kun venttiilit ovat suljettuna, ei laite toimi ja estää mahdollisen ulkoa tulevan hajun ja pölyn pääsyn sisälle.

A B C (a)(b) Ei 0KOK

(Kuva 6)

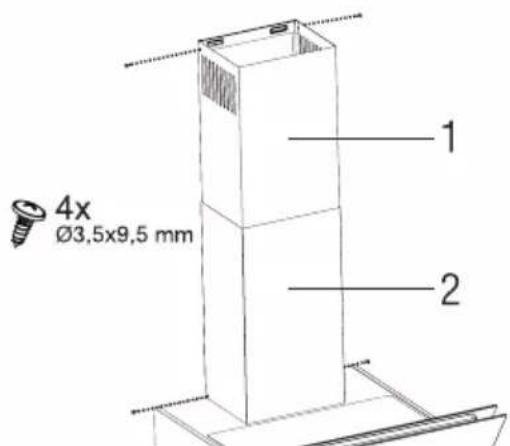

5.5 Savukanavan asennus

Suorita liesituulettimen sähköliitännät, ennen savukanavaan asennusta. Työnnä savukanavan levyt rungon ympärille. Kiinnitä ulompi savupiippu sen kiinnityslevyihin moottorikotelossa (Kuva 7). Jatka sisempää savupiippu seinään kiinnitettyyn kiinnityslevyyn sen yläreunasta ja kiinnitä ruuvit (Kuva 7).

4x Ø3,5x9,5 mm 1 2

(Kuva 7)

5.6 Ilmanohjaimen asennus

Kun hiilisuodatin on käytössä, laitteen mukana toimitettu ilmanohjain vapauttaa hiilisuodattimella puhdistetun ilman takaisin savukanavasta. Asenna ilmanohjain seuraavasti.

5 Laitteen asennus

Ø6mm A B D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm

(Kuva 8)

Savukanavan liitäntälevyn keskellä on kieleke. Aseta tämän kielekkeen keskiosa kohtisuoraan seinään piirretylle viivalle. Kohdista vaakasuuntaan ja merkitse reiät kohtaan, johon liitäntälevy asennetaan kynällä (Kuva 8/A, B).

Pora merkittyihin kohtiin ∅6 mm poralla ja aseta 2 muovitulppaa reikiin (Kuva 8/A, B).

Kiinnitä savukanavan liitäntälevy seinään 3,9x22 ruuveilla (Kuva 8/A, B).

Asenna ilmanohjaimelle kohdat C, D, E, F ∅6 mm poralla ja ∅6 mm muovitulpilla (Kuva 8).

Asenna liesituulettimen runko (Kuva 4).

1. Läpän tapin liitäntä
2. Läpän tappi

Kiinnitä mukana toimitetut savukanavan läpät muoviseen savukanavan sovittimeen seuraavalla tavalla.

Asenna muovitappi (Kuva 9/alue nro. 2) tapin liitäntään moottorin poistossa (Kuva 9/alue nro.1). Taivuta sitten läppää kevyesti toisen tapin asentamiseksi ja työnnä se liitäntään (Kuva 9).

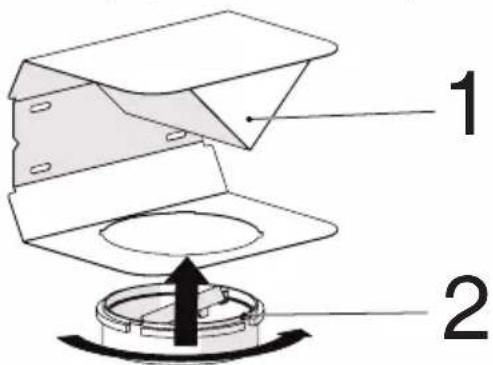

1 2

(Kuva 10)

1. Ilmanohjain
2. Muovisavukanava

Liitä pakkaukseen sisältyvä savukanavan muovisovitin ilmanohjaimen suuntaan. Lukitse savukanavan sovitin kiertämällä sitä nuolen suuntaan.

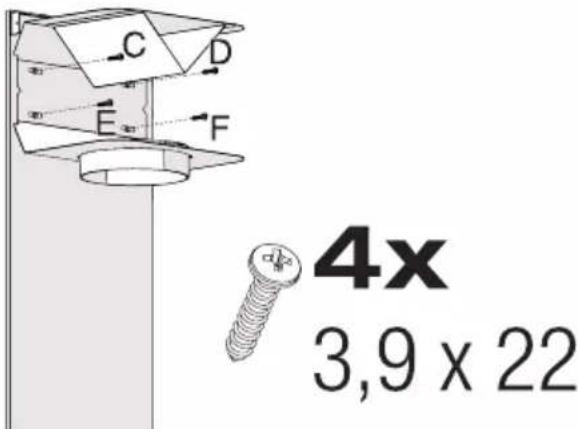

C D E F 4x 3,9 x 22

(Kuva 11)

Asenna ilmanohjain 3.9 x 22 ruuveilla kohdista C, D, E, F, jotka on tehty aiemmin (Kuva 11).

5 Laitteen asennus

1. Alumiininen ilmanpoistoputki

Tee ilmanpoistoputken liitäntä (Kuva 12).

Koska mutkat ja kulmat alumiini-putkessa johtavat ilman imutehon heikkenemiseen, vältä mutkien ja kulmien käyttämistä.

Asenna liesituulettimen savukanavan levy (Kuva 7)

5.7 Varastointi

• Jos et aio käyttää laite pitkään aikaan, varastoi se huolellisesti.
• Irrota laite virransyötöstä ja anna sen jäähtyä, ennen sen nostamista.
• Säilytä laitetta ja varusteita alkuperäisissä pakkauksissa.
• Säilytä laitetta viileässä ja kuivassa paikassa.
• Säilytä laitetta lasten ulottumattomissa.

5.8 Käsittely ja kuljetus

• Säilytä laitetta alkuperäisessä pakkauksessa kä- sittelyn ja kuljetuksen aikana. Laitteen pakkaus suojaa sitä fyysisiltä vaurioilta.
• Älä aseta raskaita esineitä laitteen tai pakkauksen päälle. Laite voi vaurioitua.
• Laitteen putoaminen voi tehdä siitä käyttökelvottoman tai aiheuttaa pysyviä vaurioita.

6 Vianmääritys

Vianmääritys Syy Ohje
Tuote ei toimi. Tarkista varoke. Varoke voi olla lauennut, palauta se.
Tuote ei toimi. Tarkista sähköliitäntä. Verkkojännitteen on oltava välillä 220-240 V
Tuote ei toimi. Tarkista sähköliitäntä. Tarkista toimivatko muut laitteet keittiössä.
Valo ei toimi. Tarkista sähköliitäntä. Verkkojännitteen on oltava välillä 220-240 V
Valo ei toimi. Tarkasta valokatkaisin. Valokatkaisimen on oltava “on”-asennossa.
Valo ei toimi. Tarkasta lamput. Tuotteen lamput eivät saa olla vialliset.
Tuotteen ilmanotto on heikko. Tarkista alumiinisuodatin. Alumiinin en öljysuodatin tulee puhdistaa vähintään kerran kuukaudessa normaaleissa olosuhteissa.
Tuotteen ilmanotto on heikko. Tarkasta ilmanpoistokanava. Ilmanpoistokanavan on oltava “on”-asennossa.
Tuotteen ilmanotto on heikko. Tarkista hiilisuodatin. Tuotteissa hii isuodattimilla, suodattimet on vaihdettava tavallisesti 3 kuukauden välein.
