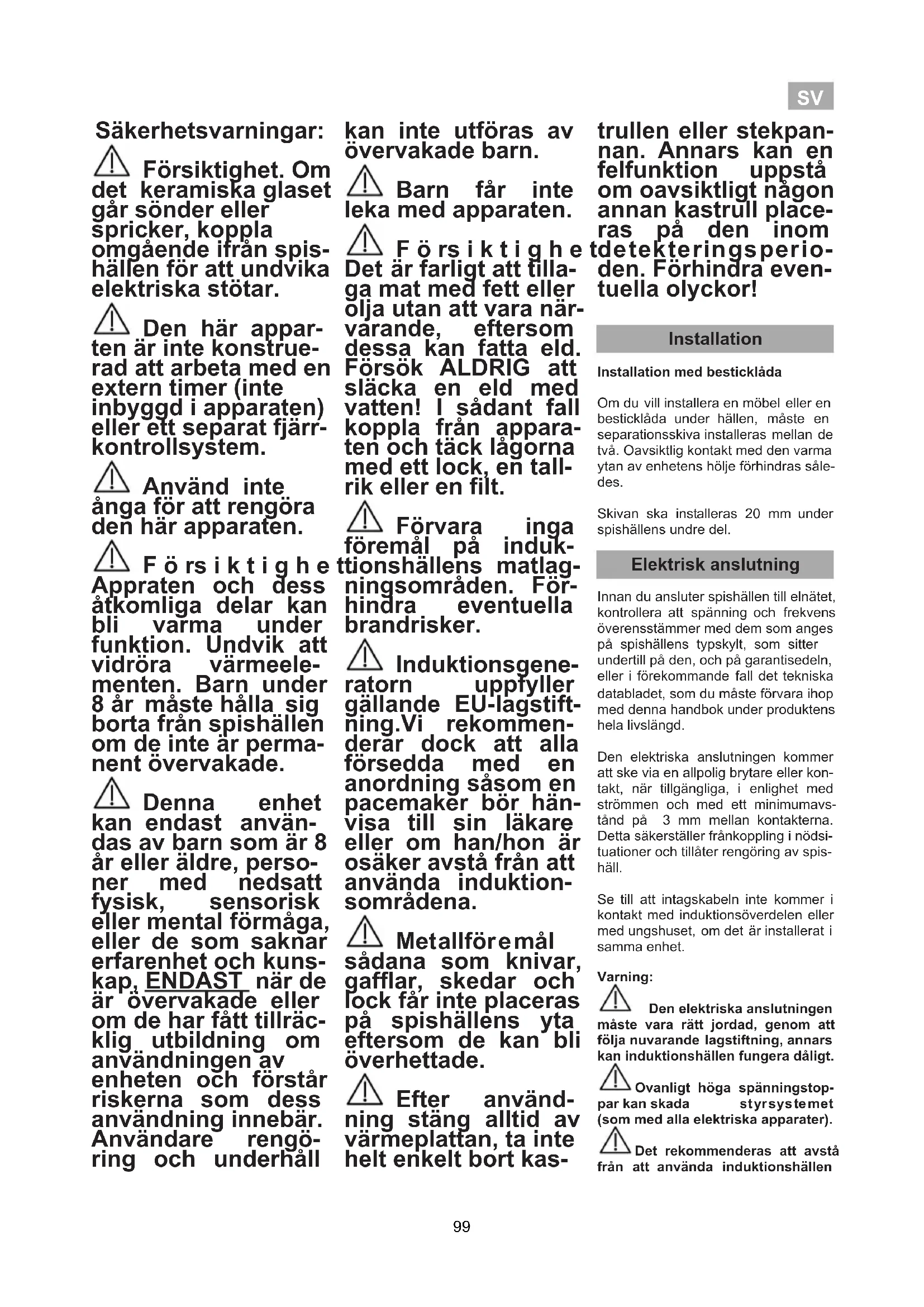

BRUKSANVISNING IR 8300 HS TEKA

⚠️ Försiktighet. Om det keramiska glaset går sönder eller spricker, koppla omgående ifrån spishällen för att undvika elektriska stötar.

⚠️ Den här apparten är inte konstruerad att arbeta med en extern timer (inte inbyggd i apparaten) eller ett separat fjärrkontrollsystem.

⚠️ Använd inte ånga för att rengöra den här apparaten.

⚠️ F ö rs i k t i g h e Appraten och dess åtkomliga delar kan bli varma under funktion. Undvik att vidröra värmeelementen. Barn under 8 år måste hålla sig borta från spishällen om de inte är permanent övervakade.

⚠️ Denna enhet kan endast användas av barn som är 8 år eller äldre, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller de som saknar erfarenhet och kunskap, ENDAST när de är övervakade eller om de har fått tillräcklig utbildning om användningen av enheten och förstår riskerna som dess användning innebär. Användare rengöring och underhåll kan inte utföras av övervakade barn.

⚠️ Barn får inte leka med apparaten.

⚠️ F ö rs i k t i g h e Det är farligt att tilla- ga mat med fett eller olja utan att vara när- varande, eftersom dessa kan fatta eld. Försök ALDRIG att släcka en eld med vatten! I sådant fall koppla från appara- ten och täck lågorna med ett lock, en tall- rik eller en filt.

⚠️ Förvara inga föremål på induktionshällens matlagningsområden. Förhindra eventuella brandrisker.

⚠️ Induktionsgeneratorn uppfyller gällande EU-lagstiftning.Vi rekommenderar dock att alla försedda med en anordning såsom en pacemaker bör hänvisa till sin läkare eller om han/hon är osäker avstå från att använda induktionsområdena.

⚠️ Metallföremål sådana som knivar, gafflar, skedar och lock får inte placeras på spishällens yta eftersom de kan bli överhettade.

⚠️ Efter användning stäng alltid av värmeplattan, ta inte helt enkelt bort kas-

trullen eller stekpan- nan. Annars kan en felfunktion uppstå om oavsiktligt någon annan kastrull place- ras på den inom tdetekteringsperi- den. Förhindra even- tuella olyckor!

Installation

Installation med bestickläda

Om du vill installera en möbel eller en besticklåda under hällen, måste en separationsskiva installeras mellan de två. Oavsiktlig kontakt med den varma ytan av enhetens hölje förhindras således.

Skivan ska installeras 20 mm under spishällens undre del.

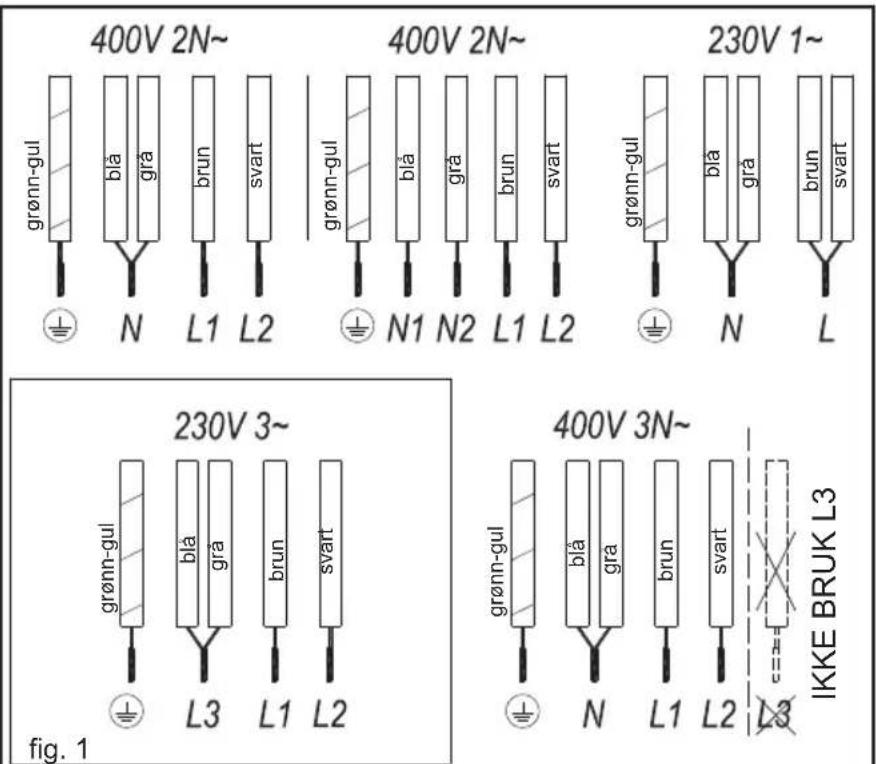

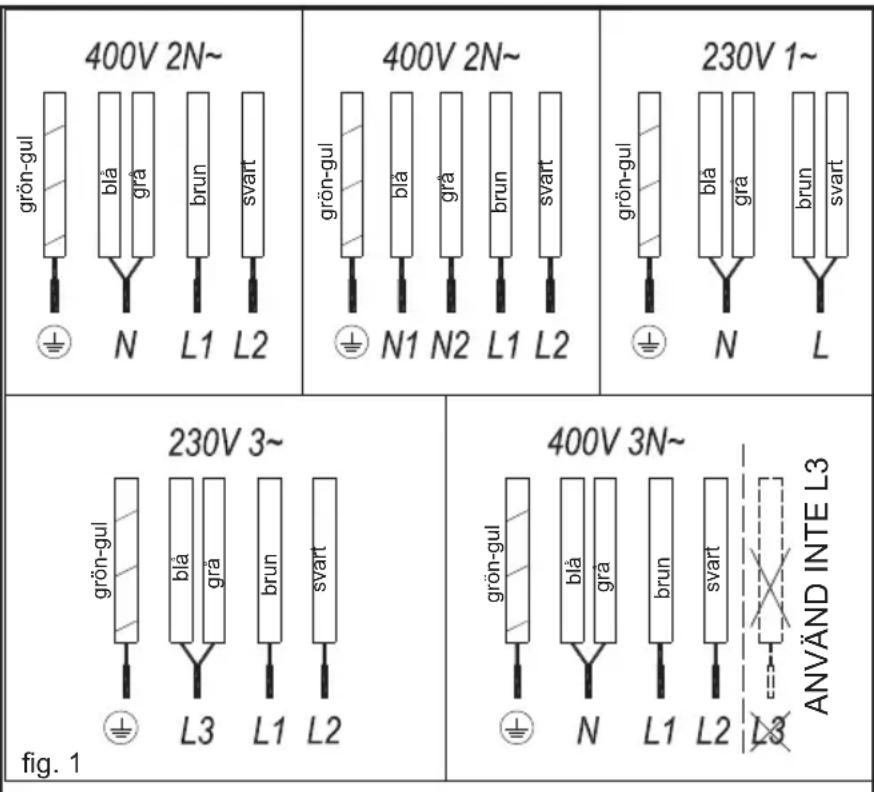

Elektrisk anslutning

Innan du ansluter spishällen till elnätet, kontrollera att spänning och frekvens överensstämmer med dem som anges på spishällens typskylt, som sitter undertill på den, och på garantisedeln, eller i förekommande fall det tekniska databladet, som du måste förvara ihop med denna handbok under produktens hela livslängd.

Den elektriska anslutningen kommer att ske via en allpolig brytare eller kontakt, när tillgängliga, i enlighet med strömmen och med ett minimumavständ på 3 mm mellan kontakterna. Detta säkerställer frånkoppling i nödsituationer och tillåter rengöring av spishäll.

Se till att intagskabeln inte kommer i kontakt med induktionsöverdelen eller med ungshuset, om det är installerat i samma enhet.

Varning:

Den elektriska anslutningen måste vara rätt jordad, genom att följa nuvarande lagstiftning, annars kan induktionshällen fungera dåligt.

Ovanligt höga spänningstoppar kan skada styrsystemet (som med alla elektriska apparater).

Det rekommenderas att avstå från att använda induktionshällen

SV

under pyrolytisk rengöringsfunktion i fall om pyrolytiska ugnar, på grund av den höga temperatur denna typ av enhet uppnår.

Endast TEKA officiell teknisk ce kan hantera eller reparera raten inklusive byte av ström- n.

Innan du kopplar från hällen från elnätet, rekommenderar vi att stänga av frånskiljaren och vänta ungefär 25 sekunder innan du drar ut kontakten. Denna tid krävs för att möjliggöra en fullständig urladdning av den elektroniska kretsen och därmed utesluta möjligheten för elektriska stötar från kontakterna i kontakten.

Bevara garanticertifikatet eller det tekniska databladet tillsammans med bruksanvisningen under produktens hela livsIKngd. Dessa innehMller viktig teknisk information.

Användning och underhåll

Användarinstruktioner för touchkonroll

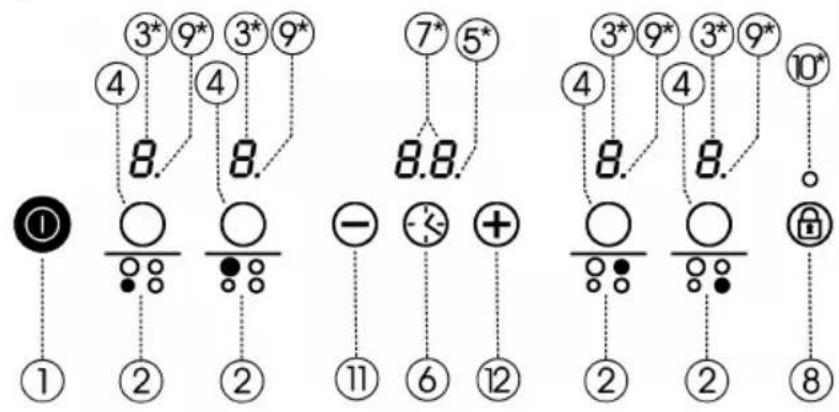

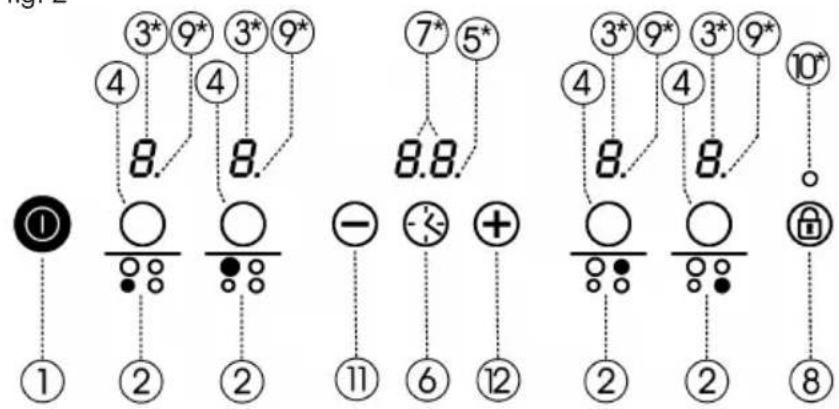

HANTERINGSELEMENT (fig. 2)

① På/av touch-tangent.
② Signalgivare för värmeplatta.
③ Ström och/eller restvärmevisningar*.
④ Touch-tangents för val av värme-platta.

⑤ Decimalpunkt för klocka*.

⑥ Touch-tangent för klocka.

⑦ Klockindikator.

⑧ Touch-tangent för låsning av resten av touch-tangenter.

⑨ Decimalpunkt för ström och/eller restvärmeindikatorer*.

⑩ Lås aktiverad display*.

⑪ "Minus" ström/tidssänkning för touch-tangent.

⑫“Plus” ström/tidsökning för touchtangent.

* Enbart synlig under funktion.

Om en eller flera touchknappar förblir tryckta i mer än tio sekunder, stängs hällen automatiskt av för säkerhetsskäl och piplarmet utlöses som en varning av den möjliga farosituationen.

PÅSLAGNING AV APPARATEN

1 Vidrör On touch-tangent ( ^ID ) i minst en sekund. Touchkontrollen aktiveras, en ljudsignal hörs och indikatorerna (3) tänds och visar. Om något tillagningsområde är varmt, blinkar den tillhörande indikatorn med ett H.

Om du inte vidtar någon åtgård inom de kommande 10 sekunderna stängs touchkontrollen av automatiskt.

När touchkontrollen är aktiverad, kan du när som helst koppla från den genom att vidröra touch knappen Ⓗ (1), även om den har lästs (läsningsfunktion aktiverad). Touch knappen Ⓞ (1) har alltid prioritet att koppla från touchkontrollen.

AKTIVERING AV VÄRMEPLATTOR

Manövrar sker med hjälp av touch-tangenter. Du behöver inte använda kra på den önskade touch-tangenten, du behöver enbart vidröra den med fingertoppen för att aktivera den önskade funktionen.

Varje åtgård verifieras genom en ljud- signal.

När touchkontrollen har aktiverats med touch-tangent (1), kan de önskade värmeplattorna slås på.

1 Välj den önskade värmeplattan genom att trycka på tillhörande touch-tangent (4).

Ett 0 visas i tillhörande strömindikator och decimalpunkten kommer att stanna på och indikerar att värmeplatta är

2 Med touch-tangent

eller

(12/11) välj önskad effektnivå (från 1 till 9).

Touch-tangenterna och är repetitiva, så om du håller dem tryckta kommer de att öka eller minska på kontinuerligt sätt.

Enbart en kokplatta kan väljas åt gången, med andra ord enbart en decimalpunkt kommer att tändas (9) (med undantag av när mer än en kokplatta har tidsinställts).

Snabb påslagning med max. effekt: Välj värmeplatta och tryck touch-tangent (11) en gång. Värmeplattan aktiveras med max effekt (nivå 9).

FRÅNSLAGNING AV VÄRMEPLATTAN

1 Värmeplattan måste först väljas. Dess decimalpunkt (9) måste tändas.

fig. 2

① ① ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ②

2 Genom att använda touch-tangent (11), sänk effekten till nivå 0 . Vär me plattan stängs av.

Snabb avstängning: Oavsett effektniväinställningen, genom att samtidigt tryck på touch-tangenterna eller (12/11), växlar värmeplattan till nivå 0.

När värmeplattan är avstängd visas ett H i dess strömindikator, om glasytan tillhörande tillagningsytan är varm finns risk för brännskador. När temperaturen faller, stängs indikatorn av (om hällen är fränkopplad), eller visas om hällen fortfarande är ansluten.

STÄNGA AV APPARAT

Appraten kan när som helst stängas av genom att trycka den vanliga på/av touch-tangenten (1). I standbyläge visas ett H för områdena som är varma. Indikatorerna för de andra värmeplattorna tänds inte.

Fränkopplingen av enheten eller av varje enskild kokplatta följs av ett längre pip än för de resterande.

Efter användning, koppla från apparaten med dess kontroll och förlita dig inte på kastrull/stekpanna detektorn.

Låsning av touchtangenter- na på induktionshållen

Genom att använda touch-tangent lås (8) kan du låsa alla touch-tangenter på touchkontrollpanelen. Detta förhindrar funktioner från att aktiveras av misstag och barn från att leka med kontrollerna.

Tänk på att när touchkontrollen är på kan du fortfarande slå på / stänga av med touch-tangenten (1) även om låsfunktionen är aktiverad (kontrollampan 10 är på). (andra sidan, om kontrollen är avstängd, tillåter inte låsningsfunktionen att på/av touch-tangenten) (1) används. Du måste först deaktivera låset.

För att aktivera eller deaktivera funktionen, håll touch-tangent (8) tryckt i cirka 1 sekund. När funktionen är aktiverad, tänds kontrollampan (10).

Ljuddämpare av pip

När hällen är på, och man trycker på tou nappen ⭕ och touch låsknappen Ⓤ (8) samtidigt i tre sekunder, avaktiveras pipet som följer varje åtgärd.

Denna deaktivering kommer inte att tillämpas på alla funktioner, som till exempel pipet för on / off, slutet på timern eller låsning / upplåsning av touchknappar förblir aktiverade.

För att på nytt aktivera alla pip som följer varje åtgård, tryck samtidigt igen touchknappen och lås touchknappen (8) samtidigt i tre sekunder.

Denna funktion tillåter värmeplattan att ge extra effekt, utöver dess nominella effekt. Denna effekt beror på värmeplattans storlek och den kan nå max. värde tillåtet av generatorn.

EFFEKTFÖRSTÄRKNINGSFUNKTION ANSLUTNING

1 Aktivera tillhörande värmeplatta till effektnivå 9.

2 Från effektnivå 9, tryck touch-tangent (12), och P symbolen visas på indikatorn.

Effektförstärkningsfunktionen har en max. varaktighet på 10 minuter. När den här tiden har förflutit, återställs effektnivån automatiskt till nivå 9.

När du aktiverar effektförstärkningsfunktionen på en värmeplatta, är det möjligt att prestandan av några av de andra påverkas, genom att minska deras effekt till en lägre nivå, i vilket fall kommer detta att visas på dess indikator (3).

EFFEKTFÖRSTÄRKNINGSFUNKTION FRÄNKOPPLING

Effektförstärkningsfunktionen kan kopplas från genom att trycka touch-tangent (11) för att återgå till nivå9.

Funktionen kan också kopplas från automatiskt om temperaturen på tillagningsområdet blir för hög.

Timerfunktion

Denna funktion gör det lättare att tillaga, eftersom du inte behöver vara närvarande under förfarandet: den tidsinställda värmeplattan (orna) stängs av automatiskt när den inställda tiden förflutit. Det finns en separat timer för varkvärmeplatta, som gör det möjligt att tidsinställa alla värmeplattor samtidigt.

Med dessa modeller kan du använda klockan som en timer för värmeplattorna för tider mellan 1 och 99 minuter. Alla tillagningsområden kan programmeras individuellt och på ett samtidigt sätt.

Tidsinställning av en värmeplatta

1 Tillagningsområdet som ska tidsinställas måste väljas. Tillhörande decimalpunkt måste tändas.
2 Välj effektnivå för värmeplattan från 1 till 9 genom att använda touchtangenterna eller (12/11).
3 Tryck på touch-tangent Ⓤ (6) för klockan. Tidsindikatorn (7) visar 00.
4 Omgående efter, mata in en tillagningstid mellan 1 och 99 minuter, genom att använda touch-tangenterna + eller (12/11). Med den tidigare startar värdet vid 1, medan med det sistnämnda startar vid 60. Genom att samtidigt trycka på båda återställs värdet till 00.

När klockindikatorn (7) slutar blinka, börjar den automatiskt nedräkningen av tiden. Indikator (3) tillhörande den tidsinställda värmeplattan kommer

SV

alternativt att visa den valda effektnivån och symbolen t.

När klockan när 01, växlar den från nedräkning av minuter till sekunder.

När en gång den inställda tillagningstiden har gått ut, stängs den tidsinställda värmeplattan av och klockan avger en serie ljudsignaler under flera sekunder. Timerindikatorn visar blinkande 00 bredvid indikatorn för värmeplattan som har kopplats från.

Om du vill tidsinställa en annan värmepläta samtidigt, upprepa steg 3 och 4.

Om värmezonen som har stängts av är varm, visar dess indikator ett H eller annars ett 0. För att stänga av ljudsignalen vidrör någon sensor.

Byte av programmerad tid.

För att byta den programmerade tiden, måste du trycka på touch-tangenten för den tidsinställda värmeplattan (4) för att välja den och sedan klockan (6). Du kan sedan läsa och ändra tiden.

FRÄNKOPPLING AV TIMERN

Om du vill stoppa timern innan den programmerade tiden är slut.

1 Välj först värmeplattan och tryck sedan touch-tangent (6) för klockan.

2 Använd touch-tangent (17) för att minska tiden till 00. Klockan har avbokats.

För snabb avstängning: upprepa steg 1 som ovan. Genom att samtidigt trycka på touchknapparna och (12 och 11) avaktiveras timern.

Fondue funktion (beroende på modell)

Denna funktion är speciellt ämnad för att smälta smör, ost, chocklad, etc. Den använder en effektnivå som är lägre än nivå 1. För åtkomst till funktionen:

1 Aktivera den önskade värmeplattan på effektnivå 1.

2 Tryck touch-tangent (☐). Indikatorn växlar till att visa symbolen ☐.

För att deaktivera funktionen är det tillräckligt att trycka touch-tangenterna eller (12/11), och indikatorn växlar till att visa respektive den lägre effektnivån eller den högre 1.

Synkro funktion (beroende på modell)

Med denna funktion är det möjligt att två kokplattor, identifierade i screentryck, arbetar tillsammans, både för att välja en effektnivå samt att aktivera timerfunktionen. inte att tillåta dig att öka effektnivån på den kokplattan. Hällen piper och effektindikatorn (3) blinkar på den nivå som inte kan överskridas. Om du vill överskrida det värdet, måste du sänka effekten på de andra kokplattorna. Ibland är det inte tillräckligt att sänka en annan kokplatta med en nivå eftersom detta beror på effekten av varje kokplatta och nivån den är inställd på. Det är möjligt att öka nivån för en stor kokplatta om flera mindre

För att aktivera denna funktion tryck samt stängs av. digt på de två relaterade väljar touchknap-

parna (4). Genom att göra detta, kommer Om du använder snabb påslagning med de två decimalpunkterna (9) för kokplattom max. effektfunktion och det nämnda värna att tändas och de kommer båda att stådet är över värdet inställt av begränsningen, kommer kokplattan att ställas in på max. möjlig nivå. Hällen piper och det

För att avaktivera denna funktion, trycknämnda effektvärdet blinkar två gånger igen samtidigt på de två relaterade väljpå indikatorn (3). touchknapparna (4).

Energisparfunktion (beroende på modell)

Vissa modeller är utrustade med en effektbegränsningsfunktion. Denna funktion möjliggör att ställa in hållens totala genererade effekt på olika värden valda av användaren. För att göra detta, för der första minuten efter att ha anslutet hållen till strömuttaget, är det möjligt att gå till menyn effektbegränsning.

1 Tryck på touchknappen ⓘ i tre sekunder. Bokstäverna PL visas på klockan ⚫ (6), om modellen har en timer eller på indikatorerna för kokplattan (om den inte är utrustad med en sådan).
2 Tryck på lås touchknappen (8). De olika effektvärdena med vilka hällen kan begränsas visas och kan ändras med touchknapparna och
3 När en gång värdet har valts, tryck ige på läs touchknappen (8). Hällen begränsas till det valda effektvärdet.

Om du vill ändra värdet igen, måste du koppla från hällen och ansluta den igen efter några sekunder. Således är du åter i stånd att gå in i menyn effektbegränsning.

-Varje gång en kokplattas effektnivå ändras, kommer effektbegränsaren att beräkna den totala effekten som hällen ogenererar. Om du har uppnätt den totala effektgränsen, kommer touchkontrollen

Säkerhetsbrytarfunktion

Om på grund av ett fel på en eller flera värmezoner att de inte stänger av, kommer apparaten automatiskt att kopplas från efter en inställd tid (se tabell 1).

Tabell 1

n Vald effekt-nivå	MAX. FUNKTIONSTID(i timmar)
	Modeller med Fonduefunktion	Modeller utan Fonduefunktion
	8	-
1	8	8
2	5	8
3	4	5
4	4	4
5	3	4
6	3	3
7	2	2
8	2	2
9	1	1
n P	10 eller 5 min	*10 eller 5 min

* Beror på modell

När "säkerhetsbrytar" funktionen har triggats, visas ett 0 om temperaturen på glasytan inte är farlig för användaren eller ett H om det finns risk för brännskador.

Håll alltid kontrollpanelens områden rena och torra.

Ifall av funktionsproblem cidenter som inte nämns i denual, koppla från apparaten och ta TEKAs tekniska service.

Råd och rekommendationer

* Använd kastruller eller stekpannor med tjock, och helt platt botten.
* Kastruller/stekpannor med mindre diameter än det visade värmeområdet rekommenderas inte.
* Dra inte kastruller och stekpannor över glaset, eftersom de kan repa det.
* Även om glaset kan ta smällar från stora kastruller och stekpannor utan skarpa kanter, försök att inte stöta det.
* För att undvika att skada keramikglasytan, dra inte kastruller och stekpannor över glaset och håll undersidan på dem rena och i gott skick.

Försök att inte spilla socker eller produkter som innehåller socker på glaset eftersom när ytan är varm kan dessa skada det.

Rengöring och underhåll

För att hålla apparaten i gott skick, rengör den med lämpliga produkter och verktyg när den en gång har svalnat. Detta kommer att göra arbetet lättare och undvika att smuts byggs upp. Använd aldrig starka rengöringsmedel eller verktyg som kan repa ytan, eller utrustning driven med ånga.

Lätt smuts som inte fastnat på ytan kan rengöras med fuktig trasa och ett milt rengöringsmedel eller varmt tvålvatten. För djupare fläckar eller fett använd ett speciellt rengöringsmedel för keramiska värmeplattor och följ instruktionerna på flaskan. Smuts som har fastnat på grund av att det har bränts flera gånger kan tas bort med en skrapa med ett blad.

Små färgskiftningar orsakas av kastruller och stekpannor med torra kvarvarande fettrester undertill eller på grund av fett mellan glaset och kastrullen under tillagning. Dessa kan tas bort genom att använda ett nickelskurpulver med vatten eller ett speciellt rengöringsmedel för keramiska värmeplattor. Plastföremål, socker eller livsmedel som innehåller mycket socker som har smält på ytan måste tas bort omedelbart med en skrapa.

Metallsken orsakas av kastruller och stekpannor i metall har dragits över glaset. Dessa kan avlägsnas genom en noggrann rengöring med ett speciellt rengöringsmedel för keramiska

värmeplattor, även om du kanske behöver upprepa rengöringsprocessen flera gånger.

Varning:

Hantera glasskrapan var- samt. Bladen kan orsaka skada!
Om du använder skrapan felaktigt, kan bladet gå sönder och ett fragment kan fastna mellan omgivande kantsättning och glaset. Om detta inträffar, avlägsna det inte med händerna, använd försiktigt en pincett eller kniv med fin kant. c (Se fig. 3)

fig. 3 OK

Använd enbart skrapan på den keramiska ytan, undvik att skraphuset kommer i kontakt med glaset eftersom det kan repa det.
Använd blad i perfekt skick. Byt omgående bladet om det på något sätt är skadat.
När du är klar med skrapan dra tillbaka bladet och lås det. (Se fig.

fig. 4 Använda skrapan

Blad skyddat

Blad oskyddat

En kastrull eller stekpanna har fastnat på glaset orsakat av en produkt har smält mellan dem. Försök inte lyfta kastrullen medan värmezonen är kall! Detta kan bryta sönder glaset.

Stå inte på glaset eller luta dig inte på det eftersom det kan gå sönder och orsaka skada. Använd inte glaset som en yta att ställa föremål på.

TEKA INDUSTRIAL S.A. reserverar sig rätten att göra ändringar i den här manualen som den anser nödvändiga eller nyttiga, utan att påverka produktens viktigaste egenskaper.

Miljömässiga överväganden

Symbolen på produkten eller på dess förpackning betyder att den här produkten kan inte behandlas som vanligt hushållsavfall. Denna produkt måste föras till en återvinningsstation för elektriska och elektroniska apparater. Genom att säkerställa att produkten avyttras på rätt sätt, kommer du att undvika att skada miljön och människors hälsa som skulle kunna hända om produkten inte hanteras på rätt sätt. För mer detaljerad information om återvinning av produkten, kontakta din kommun, service för hushållsavfall eller butiken där du köpte produkten.

De förpackningsmaterial som används är miljövänligt och kan återvinnas helt. Plastkomponenter är märkta> PE <,> LD <,> EPS <, etc. Lämna förpackningsmaterial, som hushållsavfall, i din lokala behållare.

Uppfyllandet med Energieffektivitet av apparaten:

-Apparaten har testats enligt standarden EN 60.350-2 och det erhållna värdet i Wh/Kg, finns i typskylten.

Qm någonting inte fungerar

Innan du kontaktar service, utför kontrollerna beskrivna nedan.

Apparaten fungerar inte:

Säkerställ att strömkabeln är isatt.

Induktionszonen producerar ingen värme:

Behållaren är inte lämplig (den har inte en ferromagnetisk botten eller är för liten). Kontrollera om botten på behållaren drar till sig en magnet, eller använd en större behållare.

Ett surrande hörs när du börjar laga mat i induktionszoner:

Med behållare som inte är mycket tjocka eller inte i ett stycke, kommer surrandet från energitransmission direkt till behållarens botten. Surrandet är ingen defekt, men om du vill undvika det, sänk lätt effektnivån eller använd en annan behållare med tjoc-kare botten, och/eller i ett stycke.

Touchkontrollern tänds inte eller, trots belysning, så svarar den inte:

Ingen värmezon har valts. Se till att väl- ja värmezon innan du använder den. Det finns fuktighet på sensorerna, och/eller är dina fingrar våta. Håll touchkontrollytan och/eller dina fingrar rena och torra. Låsningsfunktionen är aktiverad. Lås upp kontrollerna.

Ett ljud av fläkt hörs medan du tillagar mat, som fortsätter även efter avslutad tillagning:

Induktionszonerna har en fläkt för att hålla elektroniken kall. Den fungerar enbart när den elektroniska kretsen har blivit varm. Den stannar igen när kretsen har svalnat vare sig hällen är påslagen eller inte.

Symbolen U visas på effektindikatorn av en kokplatta:

Induktionssystemet kan inte hitta en kastrull eller stekpanna på en kokplatta eller så är den av olämplig typ.

Kokplattan stängs av och meddelandet C81 eller C82 visas på indikatorerna:

Överdriven temperatur i elektroniken eller på glaset. Vänta en stund så att elektroniken kan svalna eller avlägsna kastrullen eller stekpannan så att glaset kan kallna.

C85 visas på indikatorn för en av kokplattorna:

Kastrullen eller stekpannan är inte av lämplig typ. Stäng av hällen, och slå på den igen och försök med en annan kastrull eller stekpanna.
