BRUKSANVISNING PondoCompact 800 Pontec

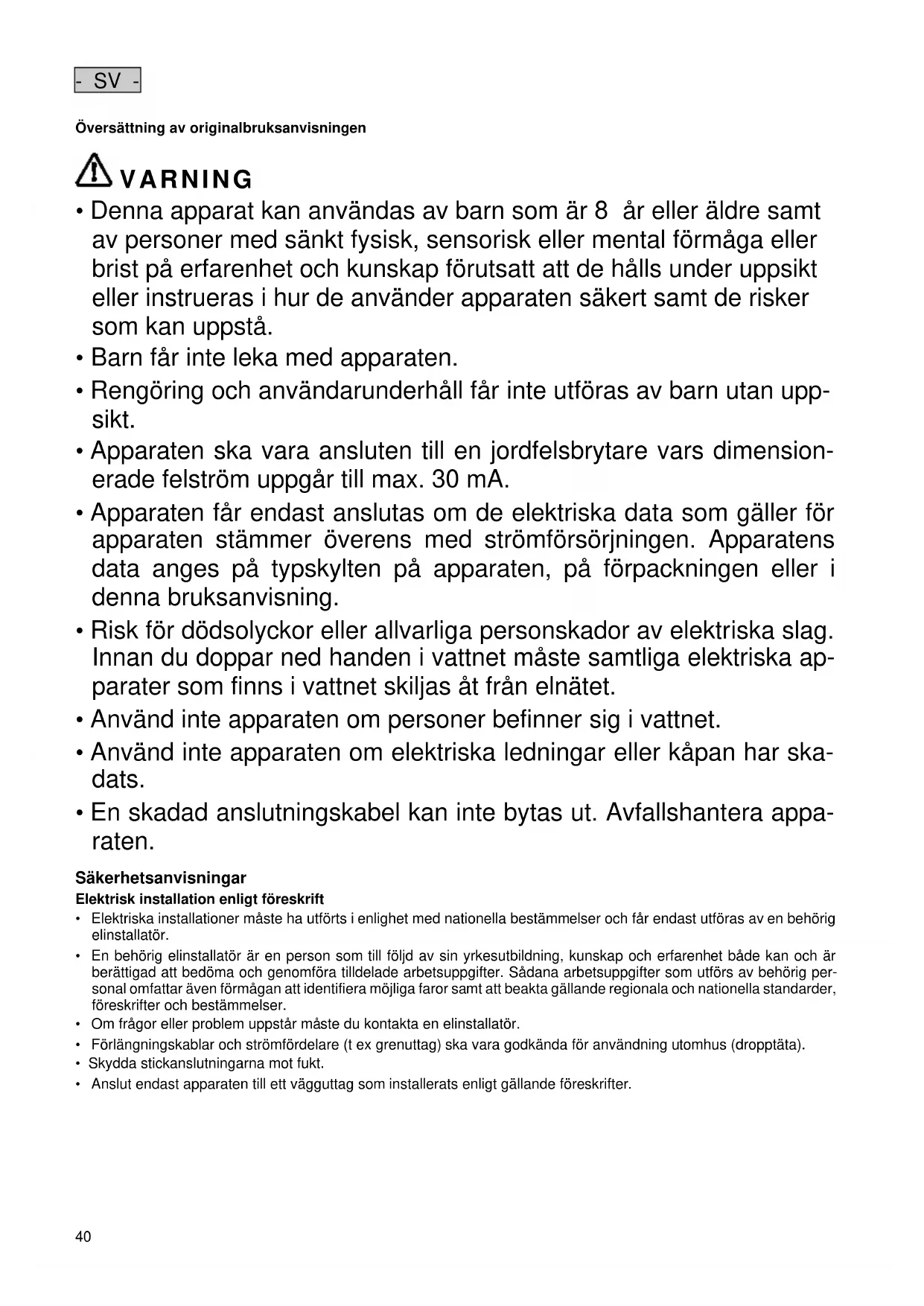

Översättning av originalbruksanvisningen

WARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
• Apparaten ska vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska apparater som finns i vattnet skiljas åt från elnätet.
• Använd inte apparaten om personer befinner sig i vattnet.
• Använd inte apparaten om elektriska ledningar eller käpan har skadats.
• En skadad anslutningskabel kan inte bytas ut. Avfallshantera appa-raten.

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda stickanslutningarna mot fukt.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Säker drift

• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantat och magnet.
• Se till att uttaget och stickkontakten alltid hålls torra.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.
• Gör aldrig några tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.
• Använd endast originalreservdelar och -tillbehör till apparaten.

Information om denna bruksanvisning

Med din nya produkt PondoCompact har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Varningsanvisningar i denna bruksanvisning

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

WARNING

• Beskriver en möjligtvis farlig situation.
• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

OBS!

• Beskriver en möjligtvis farlig situation.
• Om detta inte beaktas finns det risk för lätta eller mindre personskador.

ANVISNING

Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

5 A Referens till en bild, t ex bild A.

→ Referens till ett annat kapitel.

Produktbeskrivning

PondoCompact är pumpar avsedda för vattenspel.

• PondoCompact 500i: För användning inomhus, 13 mm (½") slanganslutning.
• PondoCompact 800i: För användning inomhus, 19 mm ( ^3/4 ") slanganslutning.
• PondoCompact 1200i: För användning inomhus, 19 mm ( ^3/4 ") slanganslutning.
• PondoCompact 600: För användning inomhus och utomhus, 13 mm (½") slanganslutning.
• PondoCompact 800: För användning inomhus och utomhus, 19 mm ( ^3/4 ") slanganslutning.
• PondoCompact 1200: För användning inomhus och utomhus, 19 mm ( ^3/4 ") slanganslutning.
• Enkel reglering av vattenmängden.

Leveransomfattning och enhetsuppbyggnad

5 A	PondoCompact			Beskrivning
	500i	600	800/800i/1200/1200i
	Antal	Antal	Antal
1	1	1	1	Motorkåpa
2	1	1	-	Pumphus med 13 mm ( 12 ") utgång
	-	-	1	Pumphus med 19 mm ( 34 ") utgång
3	2	4	4	Sugproppar

- SV -

Ändamålsenlig användning

PondoCompact, som här betecknas som apparat, får endast användas på följande sätt:

• För drift med rent vatten.
• Drift under iakttagande av tekniska data.

För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte för kommersiella eller industriella ändamål.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.

Installation och anslutning

WARNING

Dödsfall eller allvarliga personskador till följd av elektrisk spänning vid användning av denna apparat i en simbassång.

- Använd aldrig apparaten i en simbassäng.

Gör så här:

5 B

1. Ställa in flödesmängden:

– Vrid röret åt höger: Flödesmängden höjs.
– Vrid röret åt vänster: Flödesmängden sänks.

1. Sätt slangen på utgången.
   5 C
2. Installera pumpen komplett under vatten.

- Överskrid inte max. tillåtet nedsänkningsdjup 1 m.

- Dra nätkabeln till ett stickuttag med en ögla nedtill.

Driftstart

ANVISNING

Pumpen får inte gå torrt. Det gör att pumpen förstörs.

• Under driften måste pumpen alltid vara försörjd med vatten.
• Kontrollera vattennivån regelbundet.

- Sätta på enheten: Anslut stickkontakten till stickuttaget.

- Enheten startar direkt.

- Stänga av enheten: Dra ut stickkontakten.

Felavhjälpning

Störning	Orsak	Atgård
Apparaten startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Driftenheten är blockerad	Rengör
Otillräcklig fontänhöjd	Regleringsdonet har vridits åt för hårt	Ställ in regleringsdonet
	Filterhuset eller drivenheten nedsmutsad, slangen blockerad	Rengör
	Slangen defekt	Byt ut
	Slangen är vikt	Lägg slangen rakt
	Drivenheten är sliten	Byt ut drivenheten
Endast PondoCompact 1200i/1200: Apparaten stängs av efter kort tids drift	Filtret tilltäppt, apparaten slås ifrån vid överbelastning	RengörEfter att apparaten svalnat slås den på automatiskt igen.
	För hög vattentemperatur, apparaten slås ifrån vid överbelastning	Beakta max. tillåten vattentemperatur (→ Tekniska data)Efter att apparaten svalnat slås den på automatiskt igen.

Rengöring och underhåll

WARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.
• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

Rengör apparaten vid behov med rent vatten och en mjuk borste.

• Använd inga aggressiva rengöringsmedel eller kemiska lösningar då dessa kan angripa apparatens käpa eller leda till att apparatens funktion försämras.
• Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Åttiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör drivenheten

Gör så här:

5 D

1. Dra av pumphuset.
2. Dra ut drivenheten ur motorkåpan.
3. Montera samman pumpen i omvänd ordningsföljd.

Förvaring / Lagring under vintern

Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas.

Förvara apparaten så här:

• Rengör apparaten noggrant, kontrollera om den har skadats och byt ut skadade delar vid behov.
• Skydda elanslutningarna mot fukt och smuts.
• Förvara pumpen nedsänkt i vätska på frostfri plats.
• Skydda öppna kontaktdon mot fukt och smuts.

Slitagedelar

- Drivenhet

Avfallshantering

Denna apparat får inte kastas i hushållssoporna! Följ föreskrifterna för avfallshantering. Klipp av kabeln så att apparaten inte längre kan tas i drift.

Garantivillkor

Importören ger två års garanti från inköpsdatum på material- och fabrikationsfel som kan påvisas. Slitagedelar, t ex ljuskällor, täcks inte av garantin. En förutsättning för att garantin ska kunna tas i anspråk är att köpebevis uppvisas. Anspråk på garanti upphör att gälla vid olämplig hantering, elektriska eller mekaniska skador pga. felaktig användning samt vid ej ändamålsenliga reparationer som utförts av ej behöriga verkstäder. Reparationer får endast utföras av importören eller av verkstäder som godkänts av importören. Vid garantianspråk måste den reklamerade apparaten eller den defekta delen samt köpebevis och en beskrivning av felet skickas till inköpsstället eller importören. Inköpsstället/importören förbehåller sig rätten att debitera för monteringskostnader. Importören påtar sig inget ansvar för transportskador. Dessa måste genast anmälas till transportföretaget. Ytterligare anspråk, oavsett vilken typ, särskilt följdskador, är uteslutna. Denna garanti berör inte slutkonsumentens anspråk gentemot försäljaren.
