NÁVOD K OBSLUZE PondoCompact 800 Pontec

SK Návod na použitie

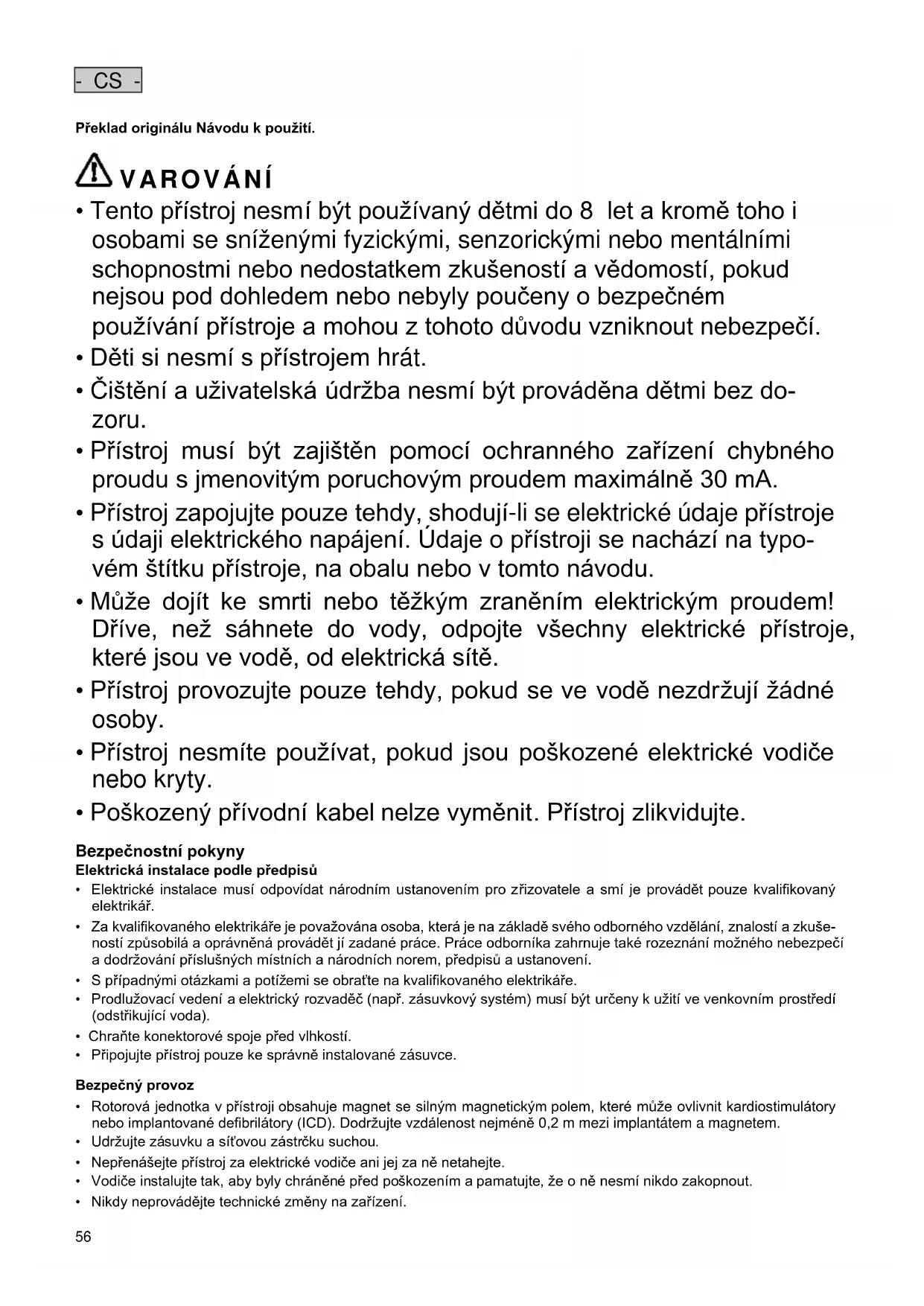

Překlad originálu Návodu k použití.

VAROVÁNÍ

• Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.
• Děti si nesmí s přístrojem hrát.
• Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.
• Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s jmenovitým poruchovým proudem maximálně 30 mA.
• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení. Údaje o přístroji se nachází na typovém štítku přístroje, na obalu nebo v tomto návodu.
• Může dojít ke smrti nebo těžkým zraněním elektrickým proudem! Dříve, než sáhnete do vody, odpojte všechny elektrické přístroje, které jsou ve vodě, od elektrická sítě.
• Přístroj provozujte pouze tehdy, pokud se ve vodě nezdržují žádné osoby.
• Přístroj nesmíte používat, pokud jsou poškozené elektrické vodiče nebo kryty.
• Poškozený přívodní kabel nelze vyměnit. Přístroj zlikvidujte.

Bezpečnostní pokyny

Elektrická instalace podle předpisů

• Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný elektrikář.
• Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkušeností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí a dodržování příslušných místních a národních norem, předpisů a ustanovení.
• S případnými otázkami a potížemi se obrat'te na kvalifikovaného elektrikáře.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte konektorové spoje před vlhkostí.
• Připojujte přístroj pouze ke správně instalované zásuvce.

Bezpečný provoz

• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte vzdálenost nejméně 0,2 m mezi implantátem a magnetem.
• Udržujte zásuvku a síťovou zástrčku suchou.
• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.
• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.

• Nikdy neprovádějte technické změny na zařízení.

• Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstranit, kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.

• Používejte pro přístroj pouze originální náhradní díly a příslušenství.

Pokyny k tomuto návodu k použití

Koupě tohoto výrobku PondoCompact byla dobrou volbou.

Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu.

Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání.

Tento návod k použití pečlivě uschovejte. Při změní vlastníka předejte i návod k použití.

Výstražná upozornění v tomto návodu

Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí.

VAROVÁNÍ

• Označuje možnou nebezpečnou situaci.
• Při nedodržení můžou být důsledkem smrt nebo těžká zranění.

OPATRNĚ

• Označuje možnou nebezpečnou situaci.
• Při nedodržení můžou být důsledkem lehká nebo nepatrné zranění.

UPOZORNĚNÍ

Informace, které slouží pro lepší pochopení nebo předcházení možným materiálním škodám nebo škodám na životním prostředí.

Upozornění v tomto návodu

5 A Odkaz na jeden z obrázků., např. obrázek A.

→ Odkaz k jiné kapitole.

Popis výrobku

PondoCompact jsou čerpadla pro vodní hry.

• PondoCompact 500i: Vhodné pro použití v interiérech, 13 mm (½") hadicová přípojka.
• PondoCompact 800i: Vhodné pro použití v interiérech, 19 mm ( ^3/4 ") hadicová přípojka.
• PondoCompact 1200i: Vhodné pro použití v interiérech, 19 mm ( ^3/4 ") hadicová přípojka.
• PondoCompact 600: Vhodné pro použití v interiérech i ve venkovním prostředí, 13 mm (½") hadicová přípojka.
• PondoCompact 800: Vhodné pro použití v interiérech i ve venkovním prostředí, 19 mm (¾") hadicová přípojka.
• PondoCompact 1200: Vhodné pro použití v interiérech i ve venkovním prostředí, 19 mm ( ^3/4 ") hadicová přípojka.
• Snadná regulace množství vody.

5 A	PondoCompact			Popis
	500i	600	800/800i/1200/1200i
	Počet	Počet	Počet
1	1	1	1	Těleso motoru
2	1	1	-	Těleso čerpadla s výstupem 13 mm ( 12 ")
	-	-	1	Těleso čerpadla s výstupem 19 mm ( 34 ")
3	2	4	4	Přísavné destičky

- CS -

Použití v souladu s určeným účelem

PondoCompact, dále jen „přístroj“, se smí používat výhradně podle níže uvedených pokynů:

• Pro provoz s čistou vodou.
- Provoz při dodržení technických údajů.

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívat pro komerční nebo průmyslové účely.
• Nenapojujte na domácí zásobování vodou.

- Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.

Instalace a připojení

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím při provozu přístroje v koupacím rybníku. - Přístroj nikdy neprovozujte v koupacím rybníku.

Postupujte následovně:

5 B

1. Nastavení průtočného množství:
   – Otáčení hrdlem doprava: Zvýšení průtočného množství.
   – Otáčení hrdlem doleva: Snížení průtočného množství.

2. Nasad'te hadici na výstup.

5 C

1. Čerpadlo nainstalujte tak, aby bylo úplně ponořené.

– Nepřekračujte maximálně přípustnou hloubku ponoru 1°m.

– Sít'ové vedení ved'te okem pod zásuvkou.

Uvedení do provozu

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. Jinak dojde ke zničení čerpadla.

- Během provozu musí být čerpadlo vždy ponořeno pod vodou.

- Pravidelně kontrolujte stav vody.

• Zapínání: Zasuňte zástrčku do zásuvky.
  – Přístroj se okamžitě zapne.
  • Vypínání: Vytáhněte vidlici ze zásuvky.

Odstraňování poruch

Porucha	Příčina	Odstranění
Přístroj se nerozběhne	Chybí síťové napětí	Zkontrolujte síťové napětí
	Jednotka rotoru blokována	Čištění
Nedostatečná výška fontány	Regulátor je příliš uzavřený	Nastavit regulátor
	Filtracní kryt nebo rotor znečištěný, hadice ucpaná	Čištění
	Hadice je vadná	Vyměnit
	Hadice je zlomená	Položit hadici rovně
	Rotor je opotřebovaný	Vyměňte rotor
Pouze PondoCompact 1200i/1200: Přístroj se po krátké době chodu vypne	Filtr je ucpaný, přístroj se s při přetížení vypne	ČištěníPo ochlazení se přístroj opět automaticky zapne
	Teplota vody příliš vysoká, přístroj se při přetížení vypne	Dodržujte maximální dovolenou teplotu vody (→ Technické údaje)Po ochlazení se přístroj opět automaticky zapne

Čištění a údržba

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Dříve než budete sahat do vody, vypněte veškerá zařízení nacházející se pod vodou, která jsou pod napětím.
• Než začnete pracovat se zařízením, odpojte síťové napětí.

V případě potřeby přístroj čistěte čistou vodou a měkkým kartáčem.

• Nepoužívejte agresivní čisticí prostředky ani chemická ředidla, neboť by mohly poškodit plást', nebo negativně ovlivnit funkce přístroje.
• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

Vyměňte jednotku oběžného kola

Postupujte následovně:

5 D

1. Těleso čerpadla stáhnout.
2. Rotor stáhnout z tělesa motoru.
3. Smontujte čerpadlo v obráceném pořadí.

Uložení/zazimování

Přístroj není odolný proti mrazu a pokud lze očekávat mrazivé počasí, musí být odinstalován a uložen.

Správné uskladnění přístroje:

• Přístroj důkladně vyčistěte, zkontrolujte, zda není poškozený a poškozené části vyměňte.
• Chraňte elektrické přípojky před vlhkem a znečištěním.
• Čerpadlo skladujte ponořené a bez mrazu.
• Chraňte otevřené přípojky před vlhkostí a znečištěním.

Toto zařízení nesmí být likvidováno společně s komunálním odpadem! Využijte k tomu prosím určený systém odběru. Předtím znemožněte další použitelnost zařízení odříznutím kabelů.

Záruční podmínky

PfG poskytuje záruku 2 roky od data prodeje na prokazatelné materiálové a výrobní vady. Záruka se nevztahuje na díly podléhající opotrebení, jako jsou např. osvětlovací prostředky atd. Předpokladem pro záruční plnění je předložení dokladu o koupi. Nárok na záruku zaniká při nesprávné manipulaci, elektrickém nebo mechanickém poškození nesprávným používáním a při neodborných opravách, prováděných neautorizovanými dílnami. Opravy smějí být prováděny jen firmou PfG nebo firmou PfG autorizovanými opravnami. Při uplatnění záručního nároku zašlete reklamovaný přístroj nebo defektní součástku s popisem závady a dokladem o koupi na vlastní náklady firmě PfG. PfG si vyhrazuje právo účtovat montážní náklady. PfG neručí za škody vzniklé při transportu. Tyto musí být neprodleně uplatněny vůči dopravci. Další nároky jakéhokoli druhu, zvláště následné škody, jsou vyloučeny. Touto zárukou nejsou dotčeny nároky konečného zákazníka vůči prodejci.

Preklad originálu Návodu na použitie

VÝSTRAHA

Tento návod na použitie starostlivo uschovajte. Pri zmene vlastníka, prosím odovzdajte d'alej aj návod na použitie.

Odkazy v tomto návode

Postupujte nasledovne:

5 B

1. Nastavenie prietokového množstva:
   – Otočenie hrdla doprava: zvýšenie prietokového množstva.
   – Otočenie hrdla doľava: zníženie prietokového množstva.

2. Hadicu zasuňte na výstup.

5 C

– Sietové vedenie vedte so slučkou zdola k zásuvke.

Postupujte nasledovne:

5 D

1. Odnímte teleso čerpadla.
2. Obežnú jednotku vytiahnite z telesa motora.
3. Čerpadlo poskladajte v opačnom poradí.

Uloženie/prezimovanie
