BEDIENUNGSANLEITUNG PondoCompact 800 Pontec

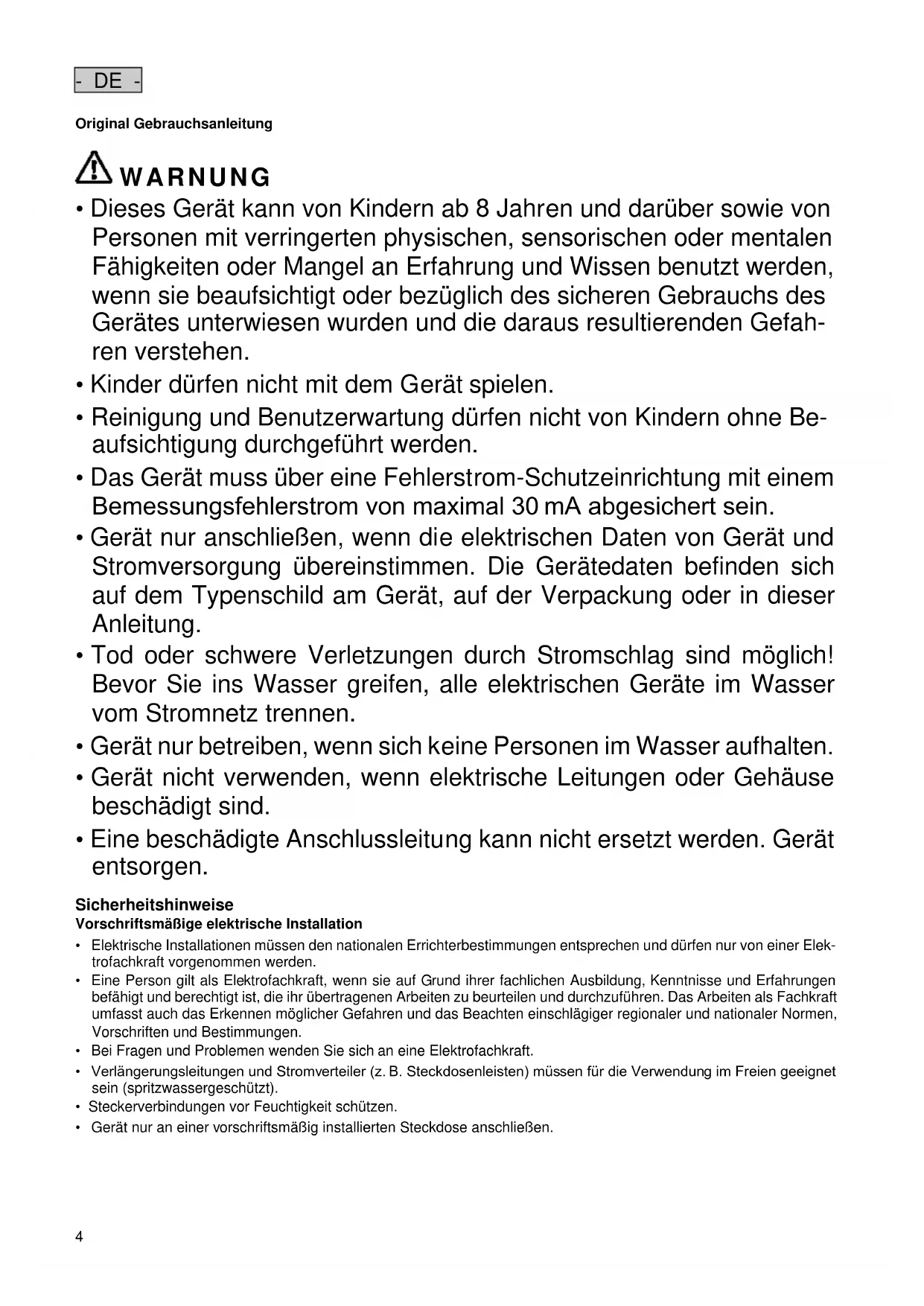

- DE - Original Gebrauchsanleitung WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be- aufsichtigung durchgeführt werden.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.

• Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät entsorgen. Sicherheitshinweise Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek- trofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.- DE -

• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.

• Halten Sie die Steckdose und den Netzstecker trocken.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Niemals technische Änderungen am Gerät vornehmen.

• Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden. Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts PondoCompact haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. WARNUNG

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. VORSICHT

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein. HINWEIS Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung 5 A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel. Produktbeschreibung PondoCompact sind Pumpen für Wasserspiele.

• PondoCompact 500i: Geeignet für den Einsatz in Räumen, 13 mm (½ '') Schlauchanschluss.

• PondoCompact 800i: Geeignet für den Einsatz in Räumen, 19 mm (¾ '') Schlauchanschluss.

• PondoCompact 1200i: Geeignet für den Einsatz in Räumen, 19 mm (¾ '') Schlauchanschluss.

• PondoCompact 600: Geeignet für den Einsatz in Räumen und im Außenbereich, 13 mm (½ '') Schlauchanschluss.

• PondoCompact 800: Geeignet für den Einsatz in Räumen und im Außenbereich, 19 mm (¾ '') Schlauchanschluss.

• PondoCompact 1200: Geeignet für den Einsatz in Räumen und im Außenbereich, 19 mm (¾ '') Schlauchanschluss.

• Einfache Regulierung der Wassermenge. Lieferumfang und Geräteaufbau 5 A PondoCompact Beschreibung 500i

800/800i/1200/1200i Anzahl Anzahl Anzahl

Pumpengehäuse mit 13 mm (½ '') Ausgang

Pumpengehäuse mit 19 mm (¾ '') Ausgang

Bestimmungsgemäße Verwendung PondoCompact, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zum Betrieb mit sauberem Wasser.

• Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht für gewerbliche oder industrielle Zwecke verwenden.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

• Nicht an die Hauswasserversorgung anschließen. Aufstellen und Anschließen WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung beim Betrieb des Geräts in einem Schwimmteich.

• Gerät niemals in einem Schwimmteich betreiben. So gehen Sie vor: 5 B

1. Die Durchflussmenge einstellen:

– Stutzen nach rechts drehen: Durchflussmenge erhöhen. – Stutzen nach links drehen: Durchflussmenge verringern.

2. Den Schlauch auf den Ausgang stecken.

3. Die Pumpe vollständig getaucht aufstellen.

– Maximal zulässige Tauchtiefe von 1 m nicht überschreiten. – Die Netzleitung mit einer Schlaufe von unten zur Steckdose führen. Inbetriebnahme HINWEIS Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

• Während des Betriebs muss die Pumpe stets geflutet sein.

• Regelmäßig den Wasserstand kontrollieren.

• Einschalten: Netzstecker in die Steckdose stecken. – Das Gerät schaltet sich sofort ein.

• Ausschalten: Netzstecker ziehen. Störungsbeseitigung Störung Ursache Abhilfe Das Gerät läuft nicht an Netzspannung fehlt Netzspannung überprüfen Laufeinheit blockiert Reinigen Fontänenhöhe ungenügend Regler zu weit gedreht Regler einstellen Filtergehäuse oder Laufeinhei verschmutzt, Schlauch verstopft Reinigen Schlauch defekt Ersetzen Schlauch geknickt Schlauch gerade verlegen Laufeinheit verschlissen Laufeinheit austauschen Nur PondoCompact 1200i/1200: Gerät schaltet nach kurzer Laufzeit ab Filter verstopft, Gerät schaltet bei Überlastung

Reinigen Nach Abkühlung schaltet das Gerät automa- tisch wieder ein Wassertemperatur zu hoch, Gerät schaltet bei Überlastung ab Maximal erlaubte Wassertemperatur einhalten (→ Technische Daten) Nach Abkühlung schaltet das Gerät automa- tisch wieder ein- DE -

Reinigung und Wartung WARNUNG Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

• Vor Arbeiten am Gerät Netzspannung abschalten. Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.

• Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder die Funktion des Geräts beeinträchtigen können.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Essig- und chlorfreien Haushaltsreiniger.

• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. Laufeinheit ersetzen So gehen Sie vor: 5 D

1. Das Pumpengehäuse abziehen.

2. Die Laufeinheit aus dem Motorgehäuse ziehen.

3. Die Pumpe in umgekehrter Reihenfolge zusammenbauen.

Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig:

• Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.

• Elektrische Anschlüsse vor Feuchtigkeit und Verschmutzung schützen.

• Pumpe getaucht und frostfrei lagern.

• Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Verschleißteile

• Laufeinheit Entsorgung Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahmesystem. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar. Garantiebedingungen PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht Bestandteile der Garantie. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werk- stätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmel- dung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.- EN -

Typ Bemessungsspan- nung Leistungsauf- nahme Förderleistung Wassersäule Tauchtiefe Kabellänge Abmessungen Gewicht Wassertemperatur

Wasserdicht bis 1 m/4 m Tiefe. Bei Frost das Gerät deinstallie- ren. Mögliche Gefahren für Personen mit Herzschritt-machern! Vor direkter Sonneneinstrahlung schüt- zen. Lesen Sie die Gebrauchsanleitung.
