BRUKSANVISNING VideoScope XL Laserliner

Läsigenom hela bruksanvisningen, det medfoljande höftet "Garanti- och tillaggsanvisninger" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag skasparas och medfolja,enheten om den lämnas vidare.

Funktion / Användning

Med hjälp av en mikrokamera sander VideoScope XL videobilder i fãrg till LC-displayen for kontroll av svårtillgangliga ställen, till exempl ihåligheter, kanaler, murverk ell er inuti fordon.

• Användenhetenuteslutande på avsett satt inomspecifikationerna.
• Mätinstrumenten ar inga leksaker for barn. Förvara dem öåtkomligt for barn.
• Det ar inte tillatet att forandra enchetens konstruktion.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten fär inte langre användas om en eller flera Funktioner upphör att fungera eller batteriets laddning ar svag.
• LC-displayenheten fär inte doppas ned i vatten. Basenheten fär inte komma i kontakt med vätska.
• Kamerahuvudet ar varken syrabeständigt aller brandtätig.
• Se till att VideoScope XL intekommen i kontakt med kemikalier, spanning ller foremal som ar rroliga eller heta. Det skulle kunna leda till att saval encheten som anvandaren skadas.
  VideoScope XL fär inte användas for medicinska undersökningar eller personundersökningar.
• Beakta forebyggande sakerhetsatgärder fran lokala resp. nationella myndigheter gallande avsedd användning av apparaten.
• Enheten ar inte lamylig att anvanda for matninger i narheten av farlig spanning. Var daffor alltid vid matninger i narheten av elektriska anlaggninger noga med att ledningarna ar spanningsfria. Det maste genom lamyliga atgarden vara sakerstallt, att spanningsfiher rader och att strommen inte kan slas pa oavsiktligt igen.

Sakerhetsforeskrifter

Använding med artificiell optisk strälning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enigt gallande normer for fotobiologisk sakerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i er aktuella fattningar.
• Den aktuella strålningen是从 LEDerna ár vid avsedd användning och under förnuftiga och Förutsägbara betingelser ofarlig for ögonen och huden.

Sakerhetsforeskrifter

Kontakt med elektromagnetisk strälning

• Matapparaten uppfyller foreskrifter och gransvarden for elektromagnetisk kompatilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränningsar, t.ex. på sjukhus, flygplan, bensinstationer eller i narheten av personer med pacemaker ska beaktas. Det är möjlg att det kan ha en farlig påverkan på eller störa elektroniska apparater.

1 LC-display

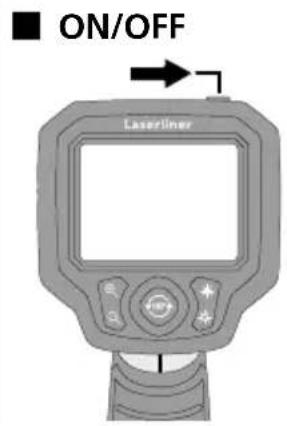

2 ON/OFF

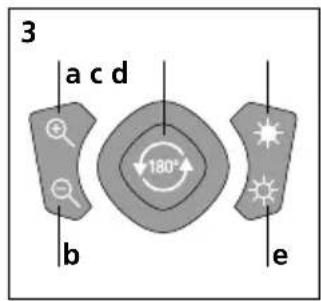

3 Direktknappar
4 Driftsindicator

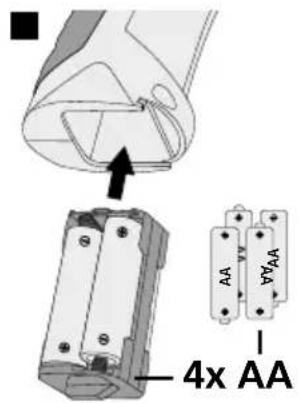

5 Batterifack
6 Kamerahuvud
7 Lysdioder
8 Lins

a Zoom +
b Zoom -
Rotation 180^ / Spegling

d Lysdiodsbelysning +
e Lysdiodsbelysning -

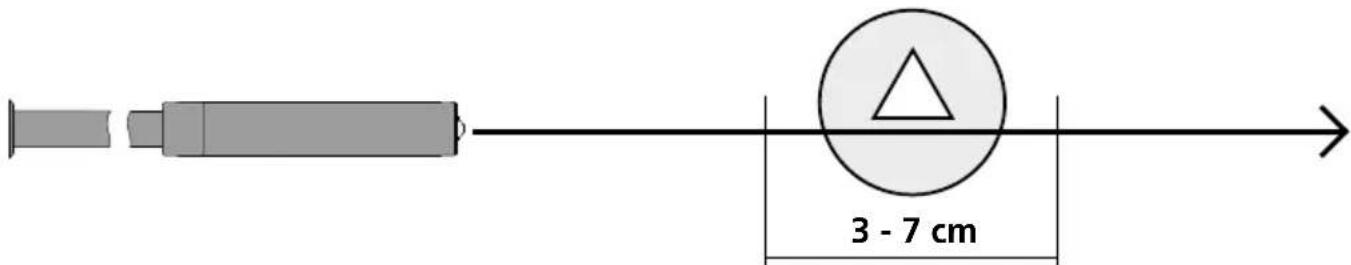

ANVISNING: VideoScope XL levererar skarpa bildernom omraret 3 - 7 cm framfor kamerahuvudet. Objekt utanfor det avstandet kan bl oskarpa.

LC-display

a Batteriladdningsniva
bZooma-lage
c Lysdiodsbelysningens intensitet (5 Ijusstyrkesteg)

Ta i drift

Funktioner under bildoverföring

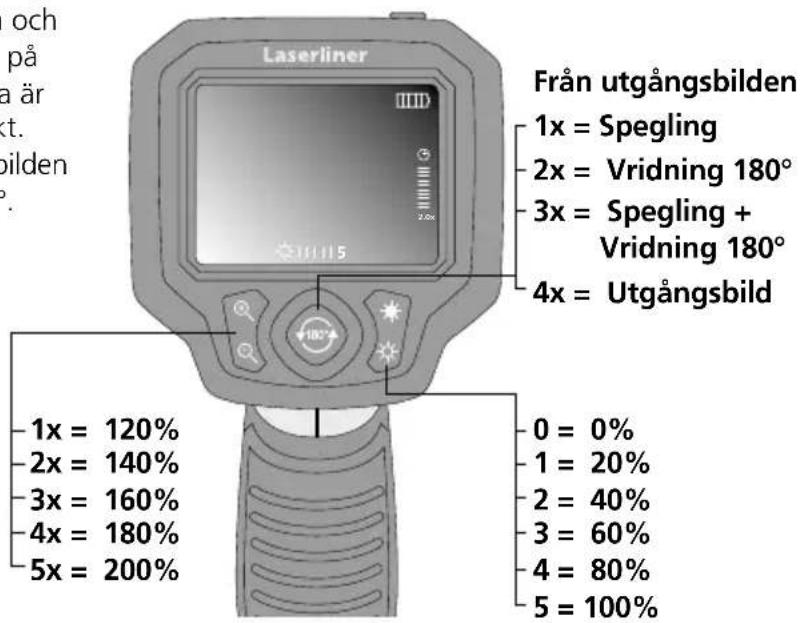

Justera in kamerahuvudet pa fl exslangen och placera det i den onskade positionen. Sla pa lysdiodsbelysningen, om Ijusforhallandena ar dalgiga. Zooma in avlagsna eller sma objekt. Genom den manuella bildrotationen kan bilden pa displayen spegelvandas och vridas 180^

Kamerahuvud / fokus

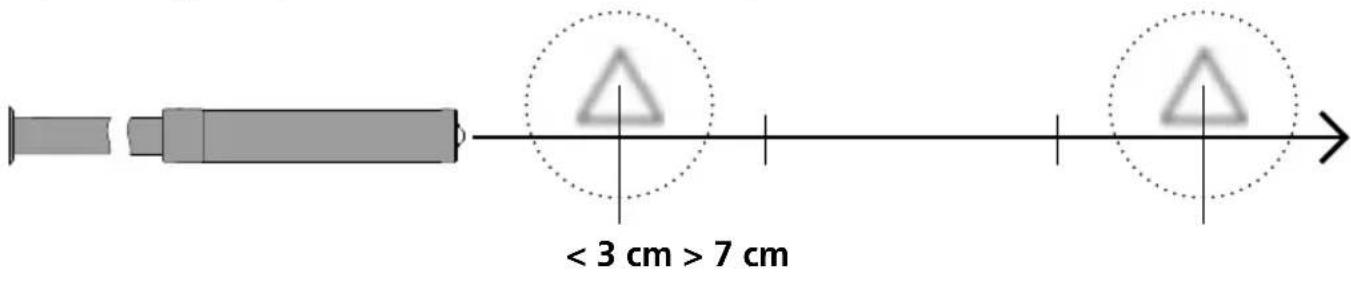

VideoScope XL levererakar skarpa Bilder inom omradet 3 - 7 cm framfor kamerahuvudet.

Objekt som ligger langtutanfor det avstandet kan bli oskarpa.

Anvisningar for underhäll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och Lossningsmedel. Ta ur batterierna före langre forvaring. Förvara apparaten på en ren och torr plats.

Tekniska data
Kamerahuvud ø 9 mm, vattenbeständig, IP 68
Kamerans fokus F3 cm - F7 cm
Typ av display 3,5" TFT fãrgdisplay
Upplösning display 320 x 240 pixlar
Upplösning kamera 640 x 480 pixlar
Lysdioder 5 lusstyrkesteg
Zoom 2 digitalzoom i steg om 20%
Flexlangens langd 3,5 m
Strömförsörjning 4 x AA-batterier, 1,5 V
Arbetsbetingelser	0°C ... 45°C, Luftfuktigkeit max. 20 ... 85% rH, iche-kondenserande, Arbetshöjd max. 4 000 m über havet
Förvaringsbetingelser -10°C ... 60°C, Luftfuktigkeit max. 80% rH
Vikt inklusive batterier 745 g

EU-bestämmlser och kassering

Apparaten uppfyller alla nodvändiga normer for fri handel av varor inom EU.

Den harprodukten ar en elektrisk apparat och den maste sopsorderas enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar pa: http://laserliner.com/info?an=AGP

！
