BEDIENUNGSANLEITUNG VideoScope XL Laserliner

Funktion / Verwendung Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ. Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

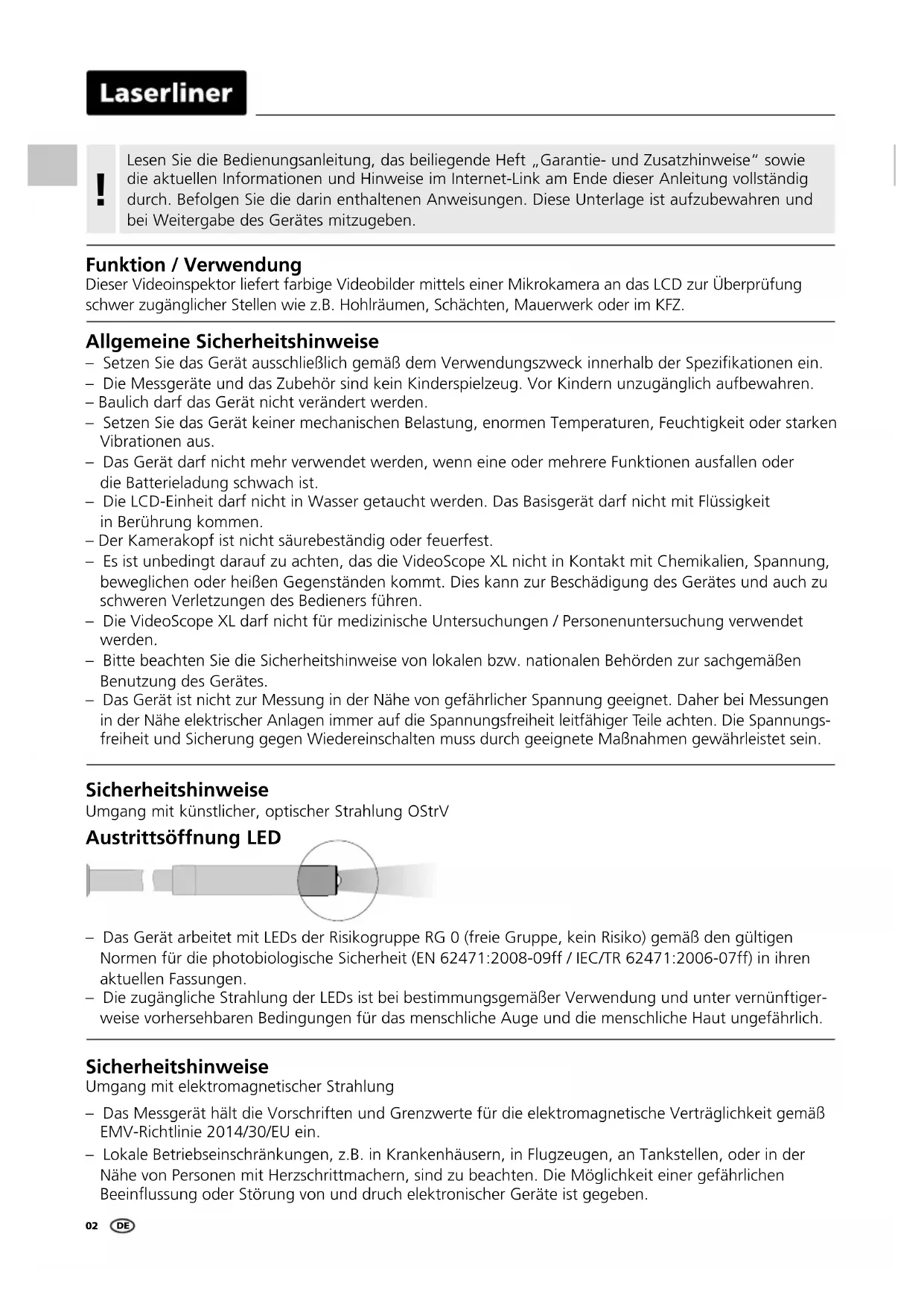

Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Baulich darf das Gerät nicht verändert werden. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen. – Der Kamerakopf ist nicht säurebeständig oder feuerfest. – Es ist unbedingt darauf zu achten, das die VideoScope XL nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen. – Die VideoScope XL darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes. – Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungs- freiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein. – Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen. – Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftiger- weise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und druch elektronischer Geräte ist gegeben. Sicherheitshinweise Umgang mit künstlicher, optischer Strahlung OStrV Austrittsöffnung LEDVideoScope XL

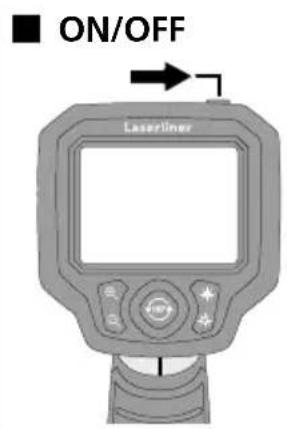

ON/OFF Inbetriebnahme

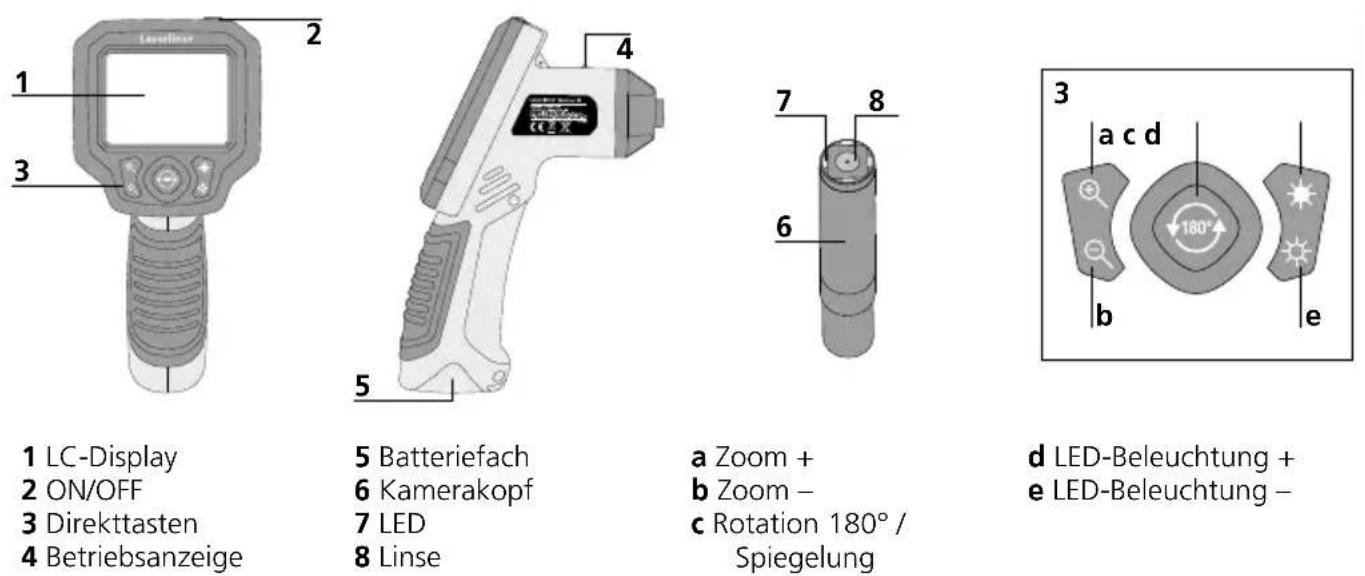

LC-Display a Batteriestatus b Zoom-Stufe c Intensität LED-Beleuchtung (5 Helligkeitsstufen) 1 LC-Display 2 ON/OFF 3 Direkttasten 4 Betriebsanzeige a Zoom + b Zoom – c Rotation 180° / Spiegelung d LED-Beleuchtung + e LED-Beleuchtung – 5 Batteriefach 6 Kamerakopf 7 LED 8 Linse

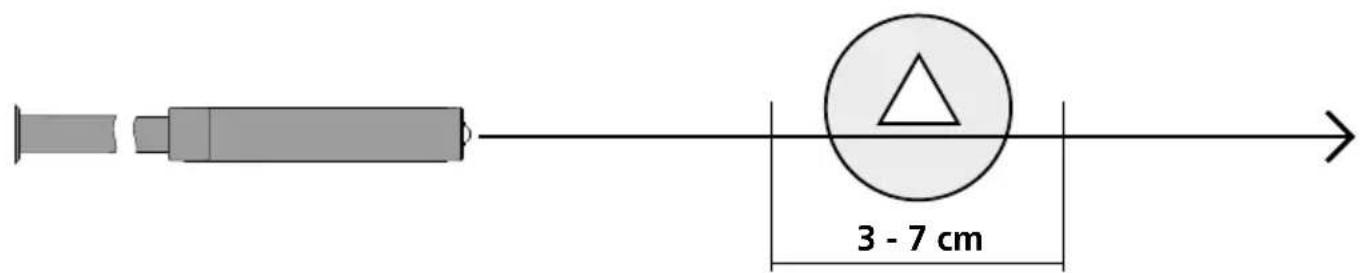

HINWEIS: Die VideoScope XL liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe Bilder. Objekte außerhalb dieses Bereichs können unscharf erscheinen.

cvom Ausgangsbild 1x = Spiegelung 2x = Drehung 180° 3x = Spiegelung + Drehung 180° 4x = Ausgangsbild

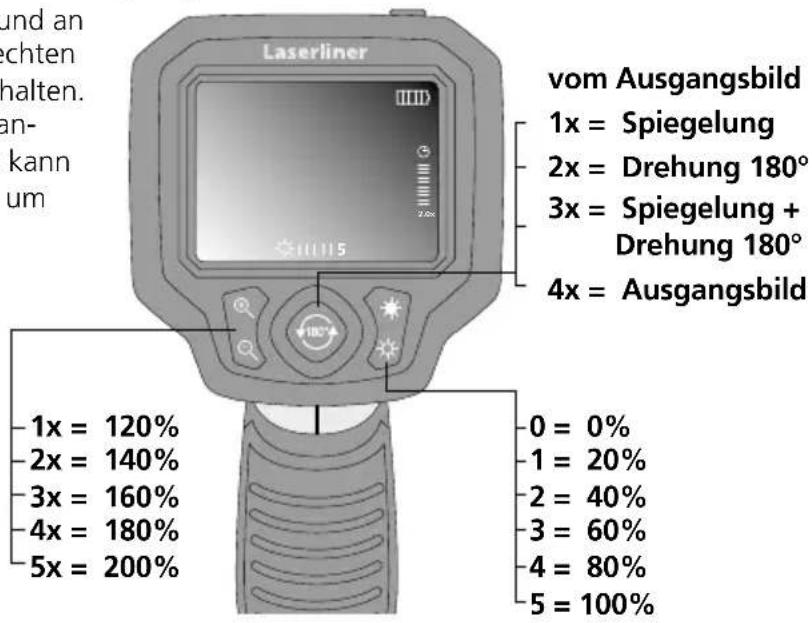

Funktionen während der Bildübertragung Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heran- zoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor gespiegelt und um 180° gedreht werden.

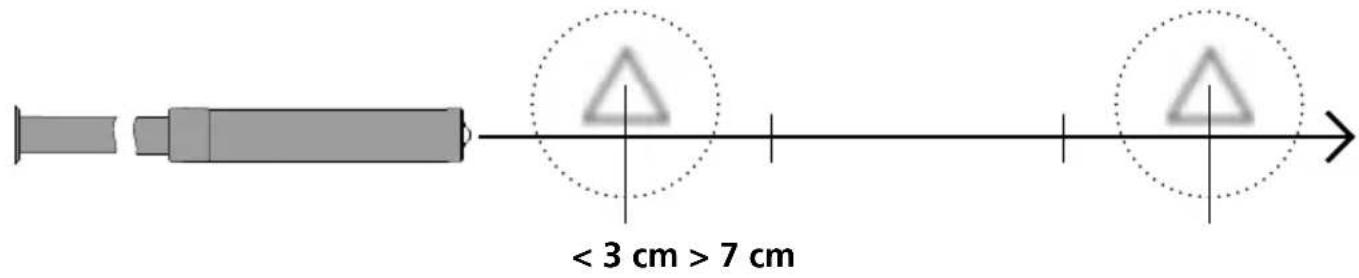

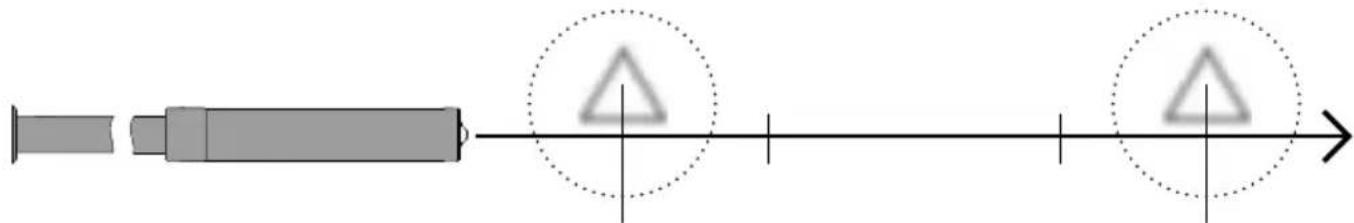

< 3 cm > 7 cm Kamerakopf / Fokus Die VideoScope XL liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe Bilder. Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen. Hinweise zur Wartung und Pege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.VideoScope XL

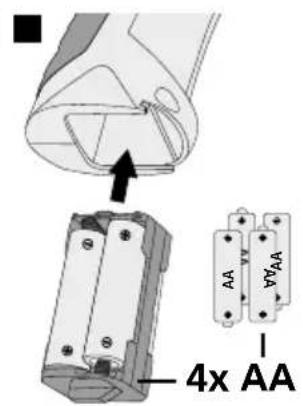

Technische Daten Technische Änderungen vorbehalten. 18W44 Kamerakopf ø 9 mm, wasserbeständig, IP 68 Kamerafokus F3 cm - F7 cm Bildschirmtyp 3,5” TFT Farbdisplay Auflösung Display 320 x 240 Pixel Auflösung Kamera 640 x 480 Pixel LED 5 Helligkeitsstufen Zoom 2-fach Digitalzoom in 20% Schritten Länge Flexschlauch 3,5 m Stromversorgung 4 x AA 1,5 Volt Batterien Arbeitsbedingungen 0°C … 45°C, Luftfeuchtigkeit max. 20 … 85% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C … 60°C, Luftfeuchtigkeit max. 80% rH Gewicht inkl. Batterien 745 g EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AGPFunction / Application This inspection camera features a micro-camera which sends colour video images to the LCD so that areas which are difcult to access (cavities, shafts, masonry or inside cars, for example) can be checked.
