MANUALE UTENTE VideoScope XL Laserliner

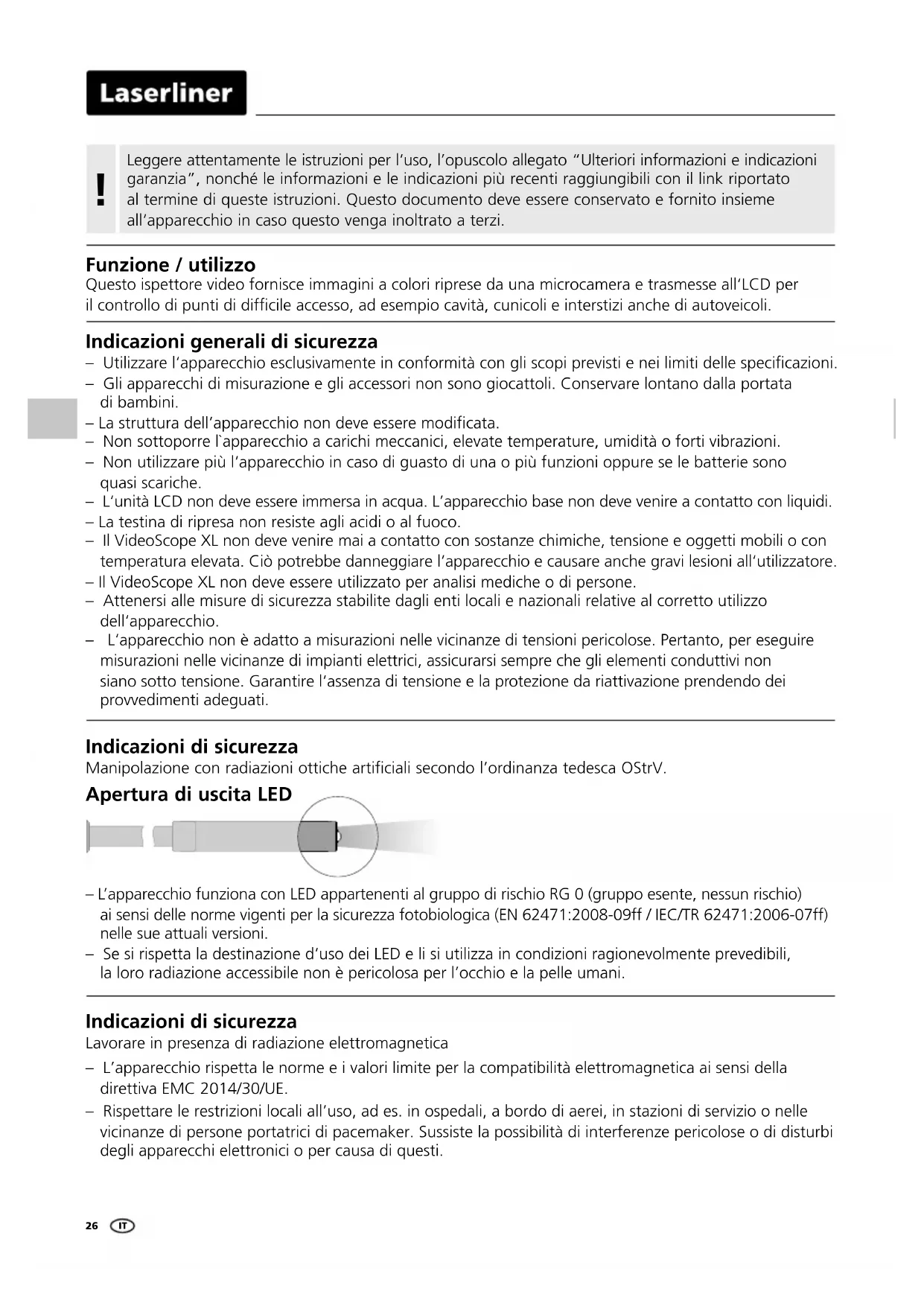

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termini di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione /utilizzo

Questo ispettore video fornisce immagini a colori riprese da una microcamera e trasmesse all'LCD per il controllo di punti di difficoltà accesso, ad esempio cavità, cunicoli e interstizianche di autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
  -La testina di ripresa non resiste agli acidi o al fuoco.
• Il VideoScope XL non deve venire mai a contatto con sostanze chimiche, tensione e oggetti mobili o con temperatura elevata. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesioni all'utilizzatore.
• Il VideoScope XL non deve essere utilizzato per analisi mediche o di persona.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitti non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provedimenti adeguati.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Indicatore di funzionamento

5 Vano batterie

6 Testina di ripresa

7 LED

8 Lente

a Zoom +
b Zoom -
c Rotazione 180^ / Speculare

d LED di illuminazione +
e LED di illuminazione -

NOTA: il VideoScope XL fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un Campo compreso tra 3 e 7 cm. Le immagini degli oggetti a distance maggiore o minore possono essere sfocate.

Display LC

a Stato delle batterie
b Zoom
c Intensità LED di illuminazione (5 livelli di luminosità)

Messa in servizio

Funzioni durante la trasmissione immagini

Posizione are la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzato lo zoom per ingrandire oggetti piccoli o lontani. La rotazione manuale dell'immagine consente di riflettere e di ruotare di 180^ I'immagine sul monitor.

Testina di ripresa / distanza foscale

La VideoScope XL fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un Campo compreso tra 3 e 7 cm.

Le immagini degli oggetti a distance maggiore o minore possono essere sfocate.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici	Con riserva di modifiche tecniche. 18W44
Testina di ripresa ø 9 mm, resistente all'acqua, IP 68
Distanza fiscale F3 cm - F7 cm
Tipodi display display a colori TFT da 3,5'
Risoluzione del display 320 x 240 pixel
Risoluzione telecamera 640 x 480 pixel
LED 5 livelli di luminosità
Zoom zoom digitale 2x a incrementi del 20%
Lunghezza tubo flessibile 3,5 m
Alimentazione elettrica 4 batterie AA da	1,5 V
Condizioni di lavoro	da 0 °C a 45 °C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio da -10 °C a 60 °C, umidità dell'aria max. 80% rH
Peso con batterie 745 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza: http://laserliner.com/info?an AGP

！
