KÄYTTÖOHJE VideoScope XL Laserliner

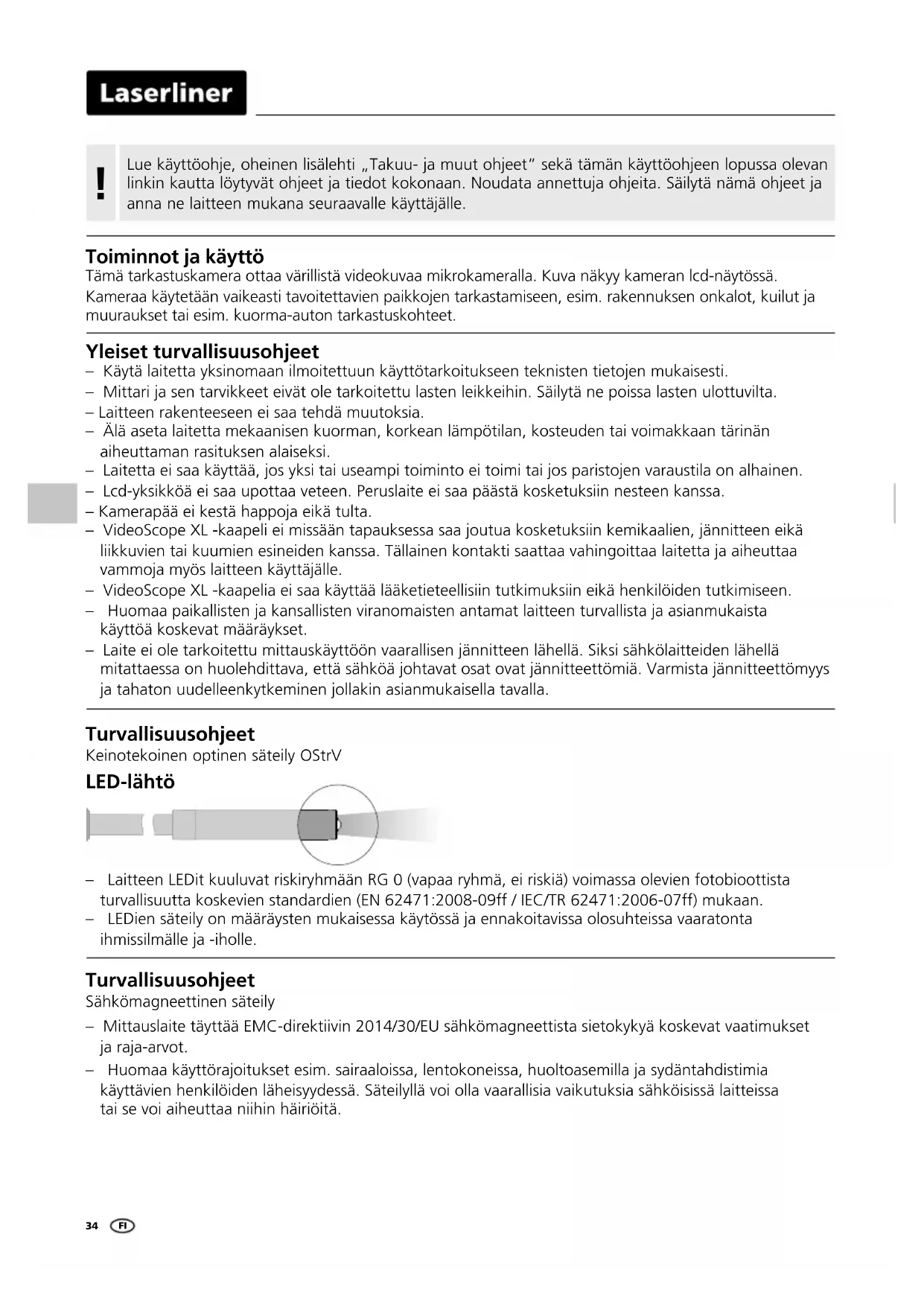

Toiminnot ja käyttö Tämä tarkastuskamera ottaa värillistä videokuvaa mikrokameralla. Kuva näkyy kameran lcd-näytössä. Kameraa käytetään vaikeasti tavoitettavien paikkojen tarkastamiseen, esim. rakennuksen onkalot, kuilut ja muuraukset tai esim. kuorma-auton tarkastuskohteet. Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Laitteen rakenteeseen ei saa tehdä muutoksia. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen. – Lcd-yksikköä ei saa upottaa veteen. Peruslaite ei saa päästä kosketuksiin nesteen kanssa. – Kamerapää ei kestä happoja eikä tulta. – VideoScope XL -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle. – VideoScope XL -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset. – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla. – Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan. – LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle. Turvallisuusohjeet Sähkömagneettinen säteily – Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. Turvallisuusohjeet Keinotekoinen optinen säteily OStrV LED-lähtöVideoScope XL

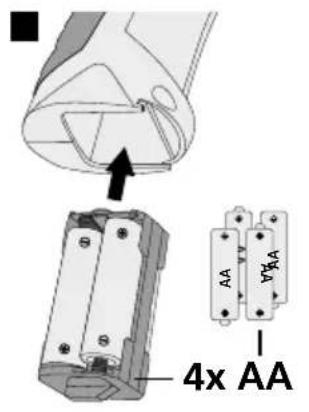

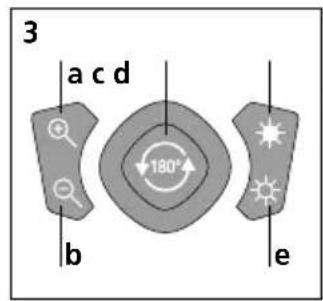

LC-näyttö a paristojen varaustila b zoomaus c led-valon voimakkuus (5 kirkkausastetta) ON/OFF Käyttöönotto 1 lc-näyttö 2 ON/OFF 3 pikavalintanäppäimet 4 toiminnan a + zoomaus b – zoomaus c kierto (180 °) / peilikuva d led-valo + e led-valo – 5 paristolokero 6 kamerapää 7 led-valo 8 linssi

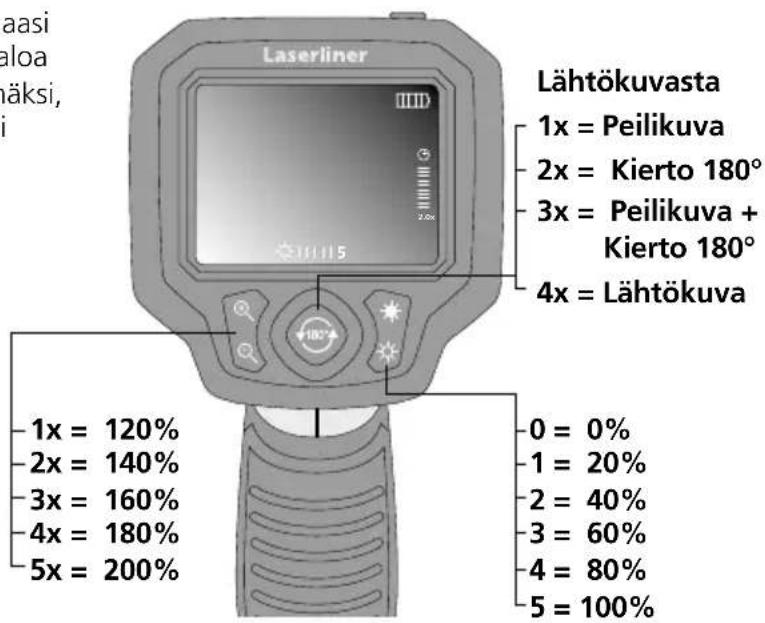

HUOMAA: VideoScope XL ottaa tarkkoja kuvia 3 - 7 cm matkalta kamerapään edestä. Kaukana muulla etäisyydellä olevat kohteet saattavat näkyä epätarkkoina.Lähtökuvasta 1x = Peilikuva 2x = Kierto 180° 3x = Peilikuva + Kierto 180° 4x = Lähtökuva

Toiminnot kuvansiirron aikana Suorista kaapeli ja vie kamerapää haluamaasi kohteeseen. Käytä led-valoa apuna, jos valoa ei ole muuten riittävästi. Zoomaa lähemmäksi, jos kohde on kaukana tai pieni. Kuvaa voi kiertää näytössä manuaalisesti 180° ja se voidaan peilata.

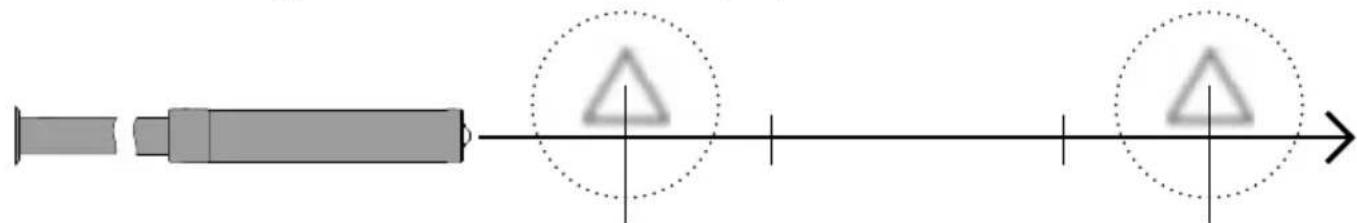

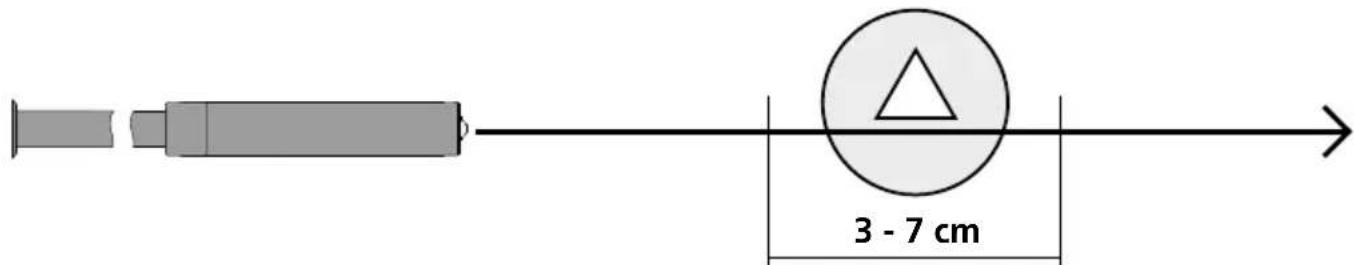

< 3 cm > 7 cm Kamerapää ja kuvan tarkkuus VideoScope XL ottaa tarkkoja kuvia 3 - 7 cm matkalta kamerapään edestä. Kaukana muulla etäisyydellä olevat kohteet saattavat näkyä epätarkkoina. Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.VideoScope XL

Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. 18W44 Kamerapää ø 9 mm, vedenkestävä, IP 68 Kamerapään tarkennus F3 cm - F7 cm Näyttö 3,5” TFT-värinäyttö Näytön tarkkuus 320 x 240 pikseliä Kameran tarkkuus 640 x 480 pikseliä Led-valo 5 kirkkausastetta Zoomaus 2-kertainen digitaalinen zoomaus 20 % portain Taipuisan kaapelin pituus 3,5 m Virtalähde 4 x AA 1,5 V paristot Käyttöympäristö 0°C … 45°C, Ilmankosteus maks. 20 … 85% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta Varastointiolosuhteet -10°C … 60°C, Ilmankosteus maks. 80% rH Paino sis. paristot 745 g EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AGPFunção / Utilização Este inspetor de vídeo emite imagens de vídeo a cores, através de uma microcâmara, para o LCD, com a nalidade de vericar pontos de acesso difícil como vãos, poços, muros ou dentro de veículos. Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.
