KULLANIM KILAVUZU VideoScope XL Laserliner

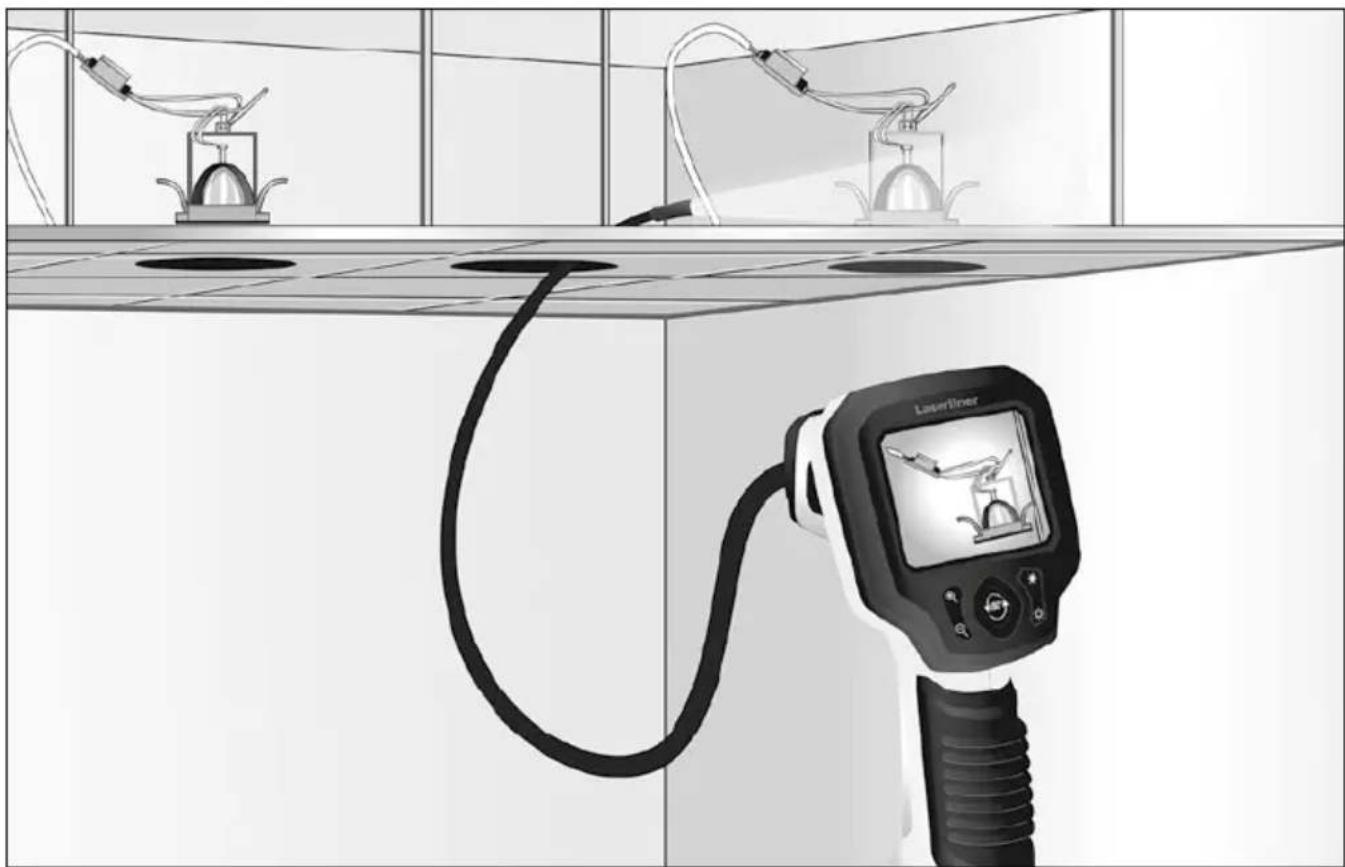

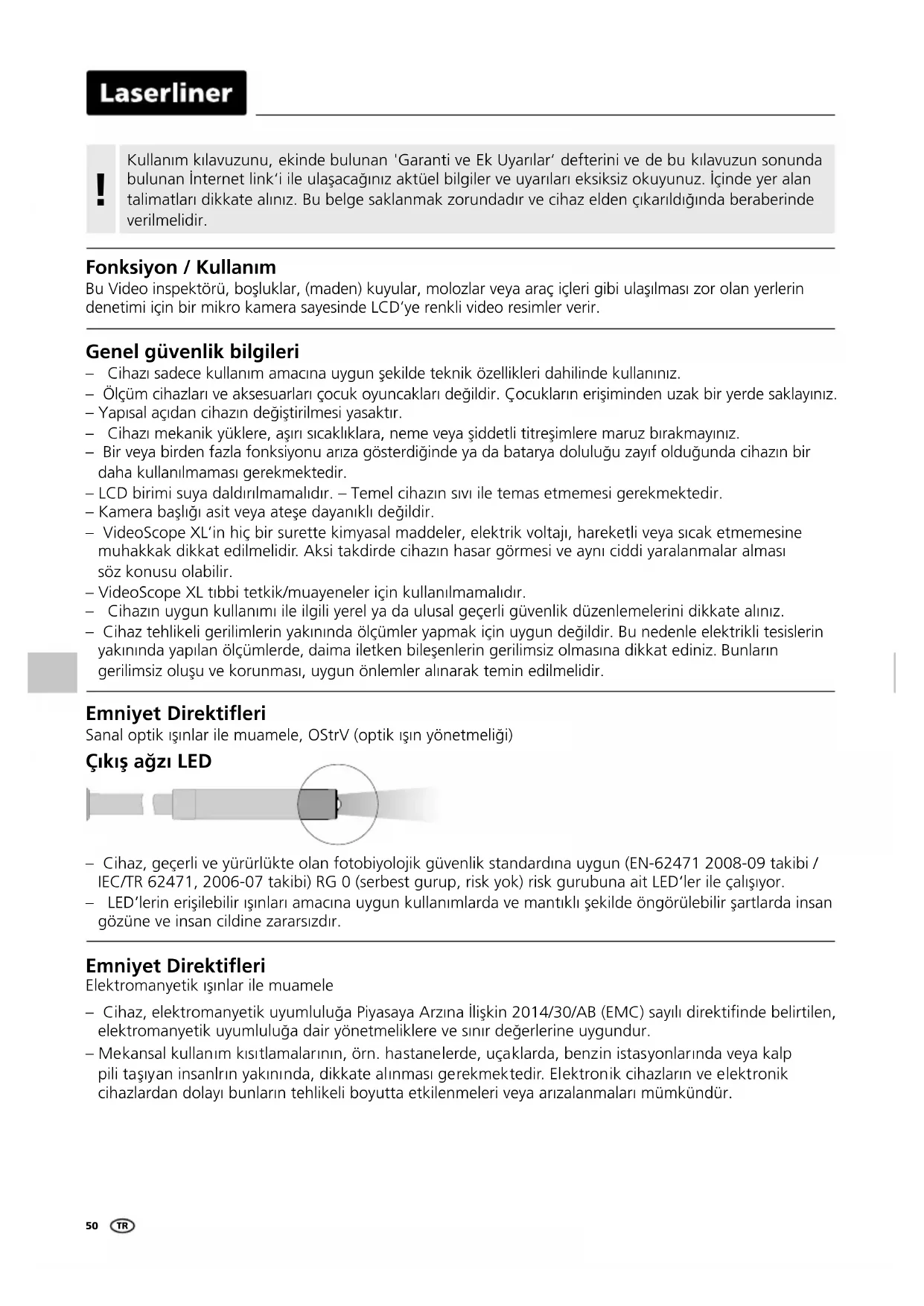

Fonksiyon / Kullanım Bu Video inspektörü, boşluklar, (maden) kuyular, molozlar veya araç içleri gibi ulaşılması zor olan yerlerin denetimi için bir mikro kamera sayesinde LCD’ye renkli video resimler verir. Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar‘ defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Genel güvenlik bilgileri – Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. – Yapısal açıdan cihazın değiştirilmesi yasaktır. – Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız. – Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir. – LCD birimi suya daldırılmamalıdır. – Temel cihazın sıvı ile temas etmemesi gerekmektedir. – Kamera başlığı asit veya ateşe dayanıklı değildir. – VideoScope XL’in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir. – VideoScope XL tıbbi tetkik/muayeneler için kullanılmamalıdır. – Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız. – Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir. – Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED‘ler ile çalışıyor. – LED‘lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır. Emniyet Direktieri Elektromanyetik ışınlar ile muamele – Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur. – Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür. Emniyet Direktifleri Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği) Çıkış ağzı LEDVideoScope XL

LC Ekran a Pil/Bateri durumu b Zoom derecesi c LED ışıklandırması yoğunluğu (5 çeşit aydınlık derecesi)

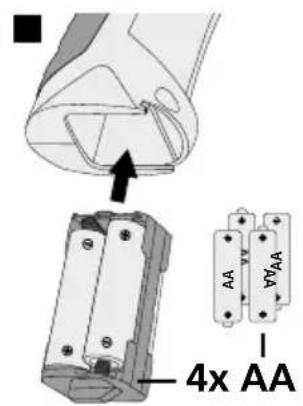

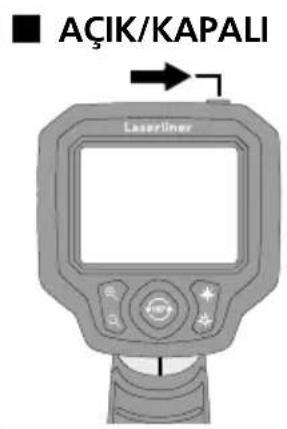

Çalıştırma 1 LC Ekran

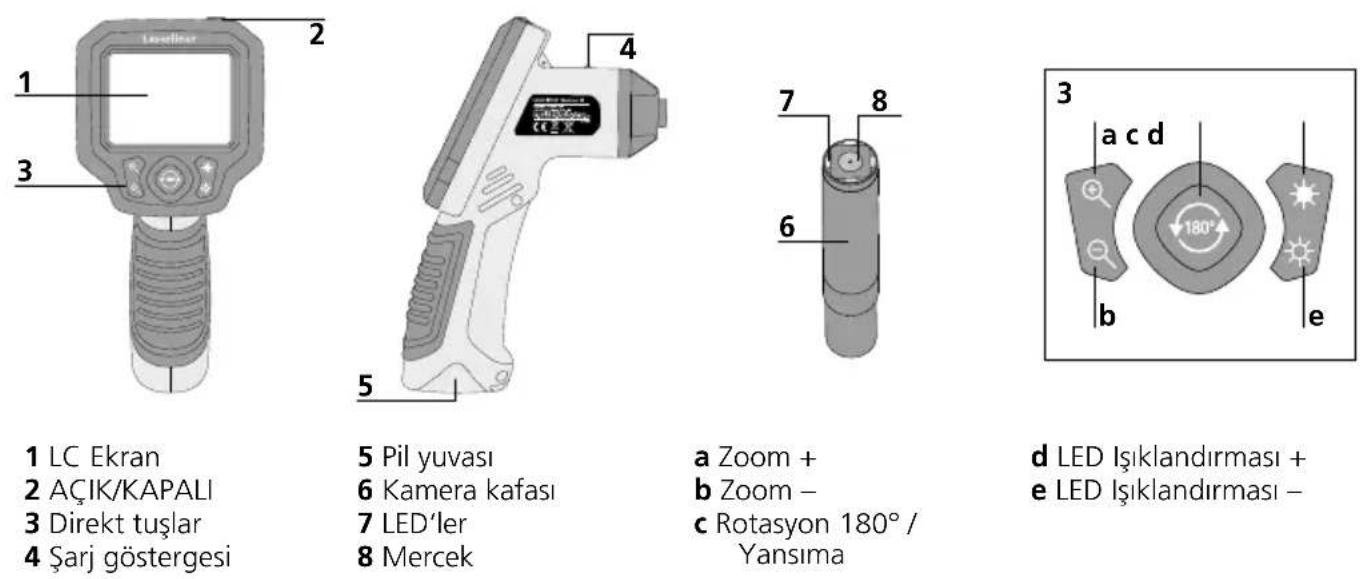

3 Direkt tuşlar 4 Şarj göstergesi a Zoom + b Zoom – c Rotasyon 180° / Yansıma d LED Işıklandırması + e LED Işıklandırması – 5 Pil yuvası 6 Kamera kafası 7 LED‘ler 8 Mercek

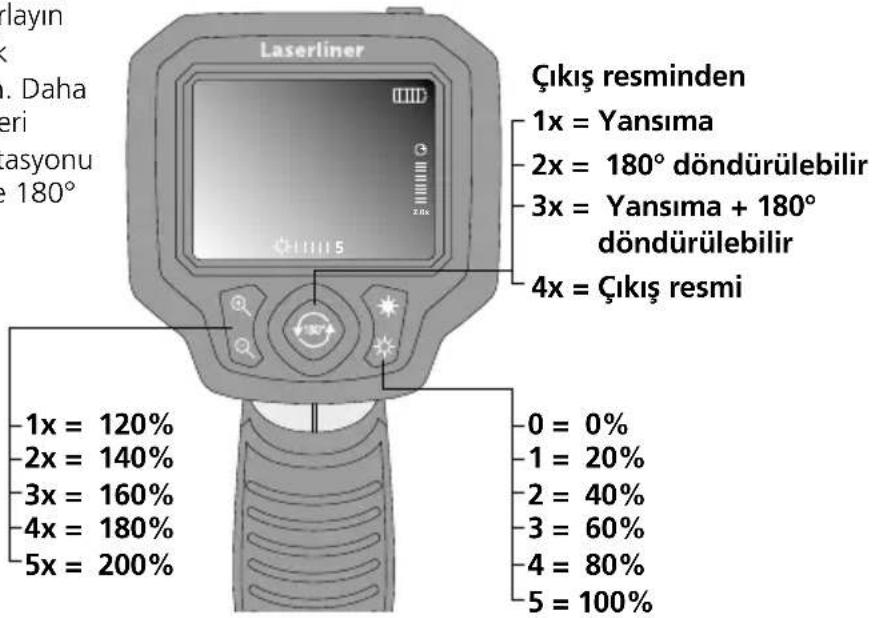

UYARI: VideoScope XL, kamera kafasının 3 - 7 cm önündeki alanda keskin resimler verir. Bu alanın dışındaki objeler bulanık görünebilirler.Çıkış resminden 1x = Yansıma 2x = 180° döndürülebilir 3x = Yansıma + 180° döndürülebilir 4x = Çıkış resmi

Telefotogra esnasında fonksiyonlar Kamera kafasını eks hortumdan ayarlayın ve istenilen pozisyona getirin. Kötü ışık durumlarında LED ışıklandırmasını açın. Daha uzakta bulunan veya küçük olan objeleri yakına zoomlayın. Manuel görüntü rotasyonu ile görüntü ekrana yansıtılabilmekte ve 180° döndürülebilmektedir.

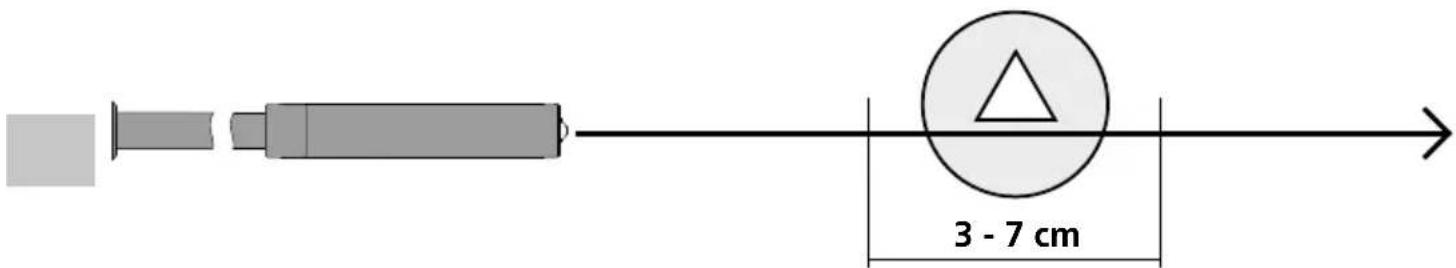

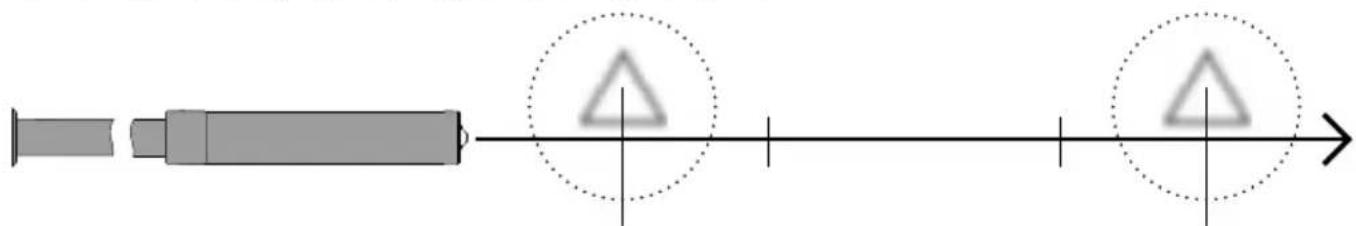

< 3 cm > 7 cm Kamera kafası / Fokus VideoScope XL, kamera kafasının 3 - 7 cm önündeki alanda keskin resimler verir. Bu alanın çok fazla dışında kalan objeler bulanık görünebilirler. Bakıma koruma işlemlerine ilişkin bilgiler Tüm bileşenleri hafçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.VideoScope XL

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 18W44 Kamera kafası ø 9 mm, suya dayanıklı, IP 68 Kamera fokusu F3 cm - F7 cm Ekran türü 3,5” renkli TFT gösterge Ekran çözülümü 320 x 240 pixel Kamera çözünürlüğü 640 x 480 pixel LED‘ler 5 çeşit aydınlık derecesi Zoom %20 kademeli 2-kat dijital zoom Fleks hortum uzunluğu 3,5 m Elektrik beslemesi 4 x AA 1,5 Volt’luk piller Çalıştırma şartları 0°C … 45°C, Hava nemi maks. 20 … 85% rH, yoğuşmasız, Çalışma yükseklik maks. 4000 m normal sıfır üzeri Saklama koşulları -10°C … 60°C, Hava nemi maks. 80% rH Ağırlık (piller dahil) 745 g AB Düzenlemeleri ve Atık Arıtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=AGP54VideoScope XL 55VideoScope XL SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com Rev18W44
