GEBRUIKSAANWIJZING VideoScope XL Laserliner

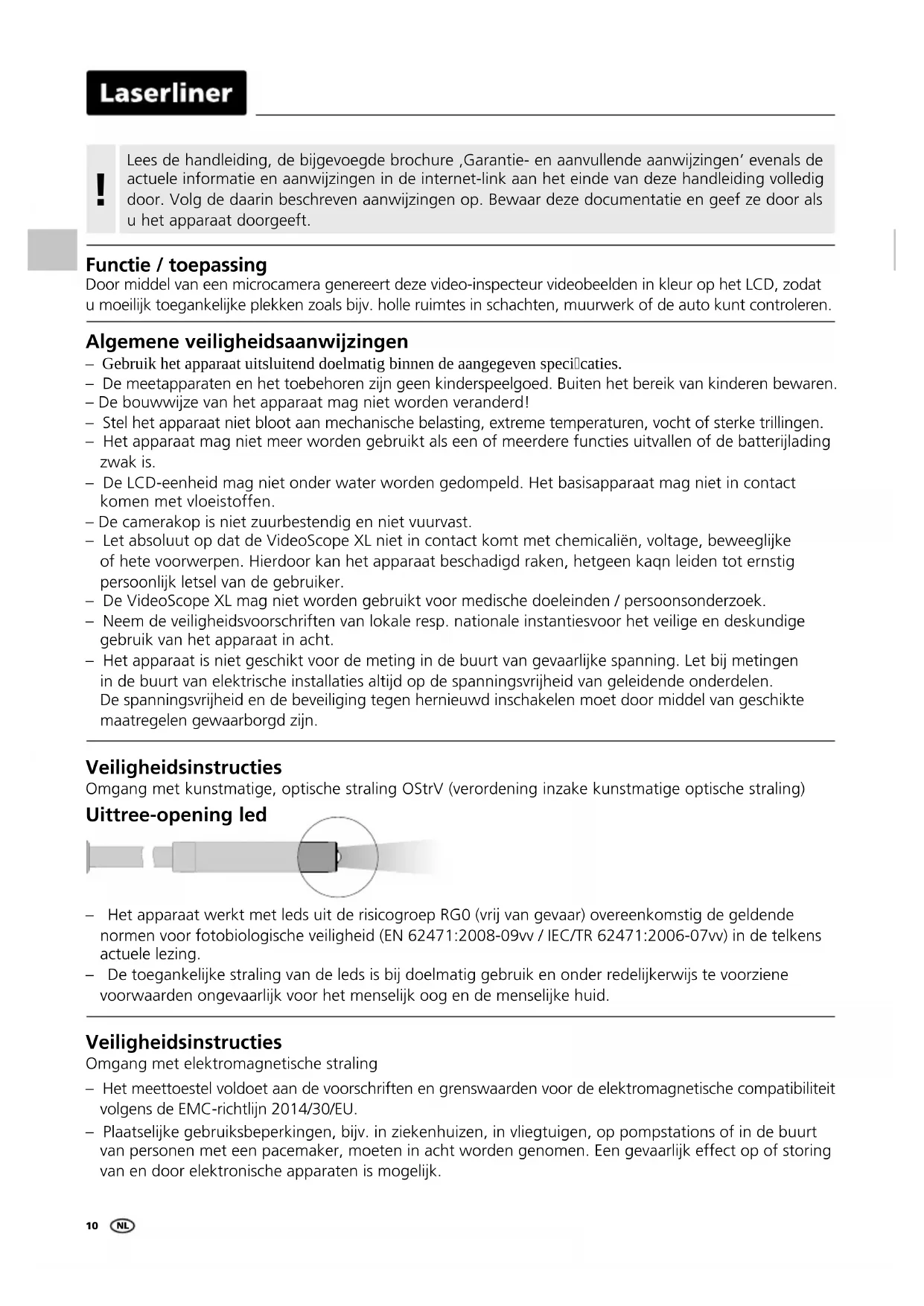

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Door middel van een microcamera genereert deze video-inspecteur videobeelden in kleur op het LCD, zodat u moeilijk toegankelijkke plekken zoals bijv. holle ruimtes in schachten, muurwerk of de auto kurz controleren.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speci'caties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meertere functies uittvallen of de batterijlading zwak is.
• De LCD-eenheid mag Niet onder water worden gedompeld. Het basisapparaat mag Niet in contact komen met vloeistoffen.
• De camerakop is nicht zuurbestendig en nicht vuurvast.
• Let absolutut op dat de VideoScope XL Niet in contact kommt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoScope XL mag Niet worden gezruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is Niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties algijd op de spanningsvrijheid van geleidende onderdelen.

De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd�.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische verilgheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijk huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去 in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

1 LC-display
2 ON/OFF
3 Direkte toetsen
4 Bedrijfsindicator

5 Batterijvakje
6 Camerakop
7 Leds
8 Lens

a + zoom
b-zoom
C Rotatie 180^

Spiegeling

d LED-verlichting +
e LED-verlichting -

OPMERKING: De VideoScope XL levert scherpe beelden in het bereik van 3 - 7 cm vór de camera. Objecten buiten dit bereik konnen onschemp worden weergegeven.

LC-display

a Batterijstatus
b Zoom-stand
c Intensiteit LED-verlichting (5 helderheitsstanden)

Ingebruikname

5 Functieijdens de beeldtransmissie

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem verwolgensaar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in.U kuntkleine objecten of objecten op afstanddichterbij halen (zoomen).Het beeld op de monitor kan met behulp van de handmatige beeldrotatie gespiegeld en 180^ gedraaid worden.

Camerakop / focus

De VideoScope XL levert scherpe beelden in het bereik van 3 - 7 cm vór de camera.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermiid het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens Technische wizzigingen voorbehonden. 18W44
Camerakop ø 9 mm, waterbestendig, IP 68
Camerafocus F3 cm - F7 cm
Beeldschermtype 3,5" TFT-kleurendisplay
Resolutie display 320 x 240 pixel
Resolutie camera 640 x 480 pixel
Leds 5 holderheitsstanden
Zoom 2-voudige digitale zoom in stappen	van 20%
Lengte flexibele slang 3,5 m
Voeding 4 x AA 1,5 Volt batterijen
Werkomstandigheden	0°C ... 45°C, Luchtvochtigkeit max. 20 ... 85% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -10°C ... 60°C, Lucht	tvochtigkeit max. 80% rH
Gewicht incl. batterijen 745 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatusur geschende verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AGP

！
