BRUKSANVISNING LaserRangeMaster i3 Laserliner

Omgang med lasere i klasse 2

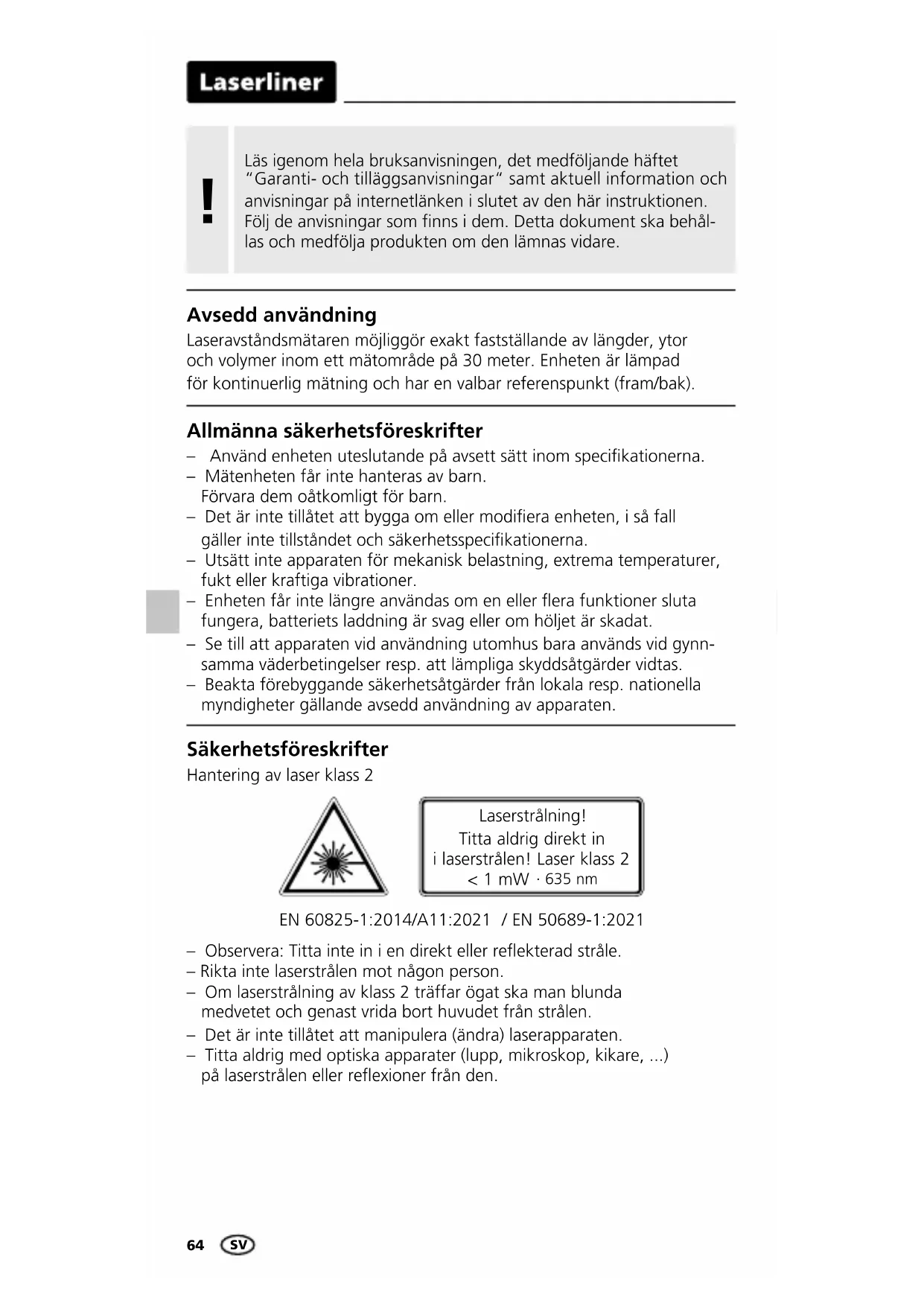

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Detta dokument ska behållas och medfölja produkten om den lämnas vidare.

Avsedd användning

Laseravständsmätaren möjliggör exakt fastställande av längder, ytor och volymer inom ett mätområde på 30 meter. Enheten är lämpad för kontinuerlig mätning och har en valbar referenspunkt (fram/bak).

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätenheten får inte hanteras av barn.
  Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.
• Se till att apparaten vid användning utomhus bara används vid gynn-samma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Det är inte tillåtet att manipulera (ändra) laserapparaten.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Sätt i batterierna

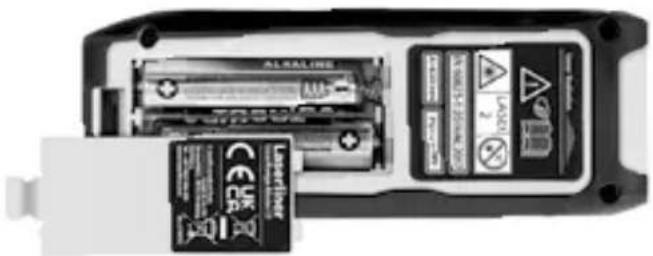

Öppna batterifacket och lägg i batterier (2 x 1,5V LR03 (AAA)) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

a Måttplan (referens) Bak / Fram
b Visning Längd / Yta / Volym
c Mätvärden / Mätresultat / Enhet m
d Mellanvärden / min/max-värden
e Batterisymbol
f Mätning min./max.
g Felfunktion/service krävs

Knappsats:

1. På / Mät / Av
2. Längd, Yta, Volym, Mätning min./max.
   Måttplan (referens) Bak / Fram

Laserliner

Påslagning, mätning och avstängning:

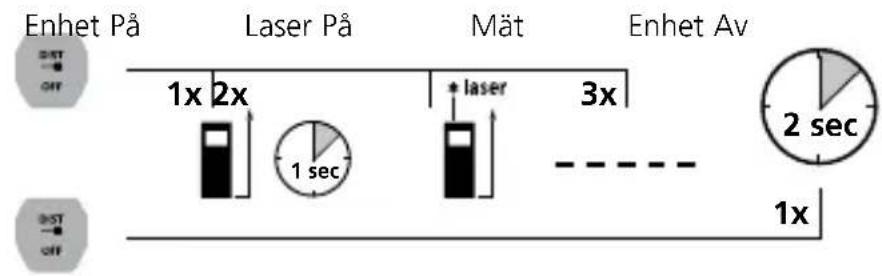

Enhet På Laser På Mät Enhet Av 1x 2x 1 sec + laser 3x 2 sec 1x

Omkoppling av mätfunktioner:

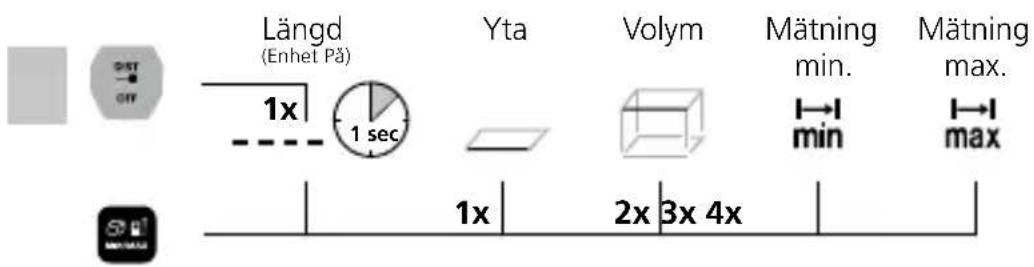

Längd (Enhet på) 1x 1 sec Yta Volym Mätning min. Mätning max. 1x 2x 3x 4x max

Längdmätning:

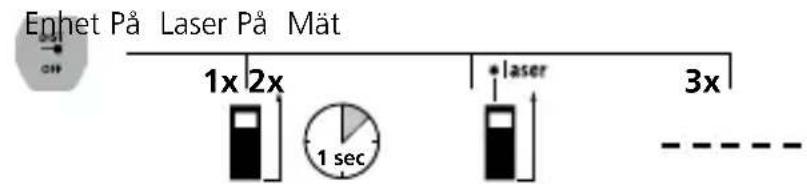

Enhet på Laser på Mät 1x 2x * laser 3x 1 sec - - - - - -

Ytmätning:

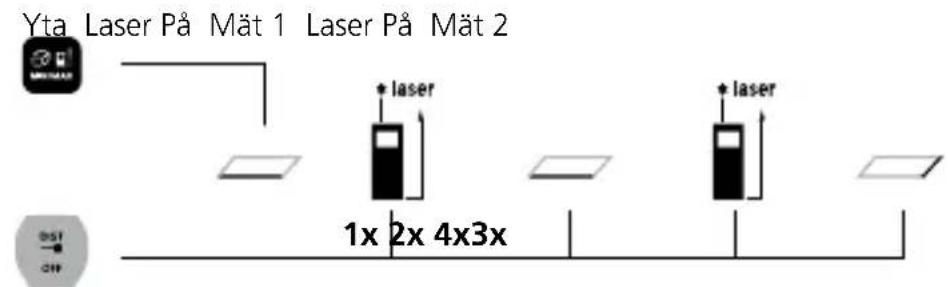

Yta Laser På Mät 1 Laser På Mät 2 * laser 1x 2x 4x3x * laser

Volymmätning:

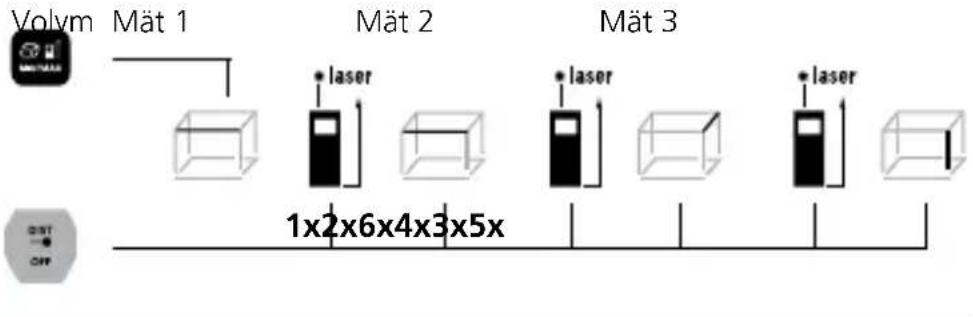

Volvm Mät 1 Mät 2 Mät 3 1x2x6x4x3x5x * laser * laser * laser

Mätning min./max.:

Mätning Laser På Mät Sluta min/max.

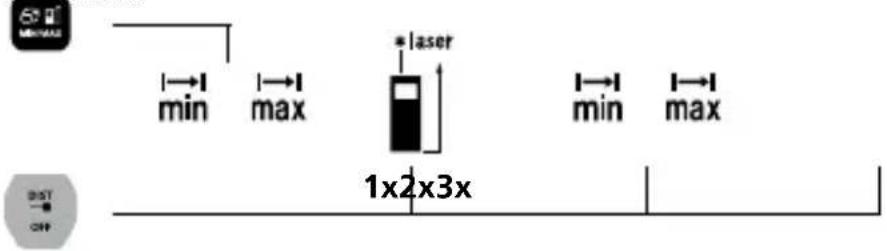

min max * laser min max 1x2x3x

Mätning min.

LC-displayen visar det minsta värdet (min) och det aktuella värdet.

Mätning max.

LC-displayen visar det minsta värdet (max) och det aktuella värdet.

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förfi yttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Laserliner

Felkod:

Err15: Utanför mätområdet

Err16: Den mottagna signalen är för svag

Err26: Värde utanför visningsområdet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring.

Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings-intervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Tekniska data (Med reservation för tekniska ändringar. 24W06)

Noggrannhet (normal)* ± 2 mm
Mätområde (inomhus)** 0,3 m - 30 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laservågslängd 635 nm
Automatisk avstängning 30 s	lasern / 3 min enheten
Strömförsörjning 2 x 1,5V LR03 (AAA)
Arbetsbetingelser	-10°C ... 40°C, luftfuktighet max.20 ... 85% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,luftfuktighet max. 80% rH
Mätt (B x H x Dj) 40 x 110 x 24 mm
Strömförsörjning 90 g (inklusive batterier)

* upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m.
** vid max. 5000 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst.

Batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:

Omgang med laser klasse 2

Laserstråling! Ikke se inn i strålen!

Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021
