Caractéristiques techniques	Télémètre Laser, précision de mesure jusqu'à 1,5 mm, portée jusqu'à 30 m, affichage numérique.
Utilisation	Idéal pour les mesures de distance, de surface et de volume dans les travaux de construction et de rénovation.
Maintenance et réparation	Nettoyer régulièrement l'objectif avec un chiffon doux, vérifier les piles et remplacer si nécessaire.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation, éviter de diriger le faisceau laser vers les yeux.
Informations générales	Compact et léger, fonctionne avec des piles, livré avec un manuel d'utilisation détaillé.

FOIRE AUX QUESTIONS - LaserRangeMaster i3 Laserliner

Comment allumer le LaserRangeMaster i3 ?

Pour allumer le LaserRangeMaster i3, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Pourquoi le télémètre ne mesure pas les distances correctement ?

Assurez-vous que l'objectif est propre et que vous visez une surface solide et réfléchissante. Évitez les surfaces en verre ou très brillantes.

Comment changer les unités de mesure sur le LaserRangeMaster i3 ?

Pour changer les unités de mesure, maintenez enfoncé le bouton de mode pendant quelques secondes jusqu'à ce que l'affichage change d'unités.

Le LaserRangeMaster i3 ne s'allume pas, que faire ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas épuisées. Remplacez-les si nécessaire.

Comment effectuer une mesure continue avec le LaserRangeMaster i3 ?

Pour effectuer une mesure continue, appuyez et maintenez le bouton de mesure jusqu'à ce que vous atteigniez la distance souhaitée.

Que faire si l'affichage est flou ou illisible ?

Nettoyez l'objectif avec un chiffon doux pour enlever la poussière ou les traces. Vérifiez également que l'appareil n'est pas endommagé.

Comment réinitialiser le LaserRangeMaster i3 ?

Pour réinitialiser l'appareil, retirez les piles, attendez quelques secondes, puis réinsérez-les.

Le télémètre ne capte pas les distances, que faire ?

Assurez-vous que la distance mesurée est dans la plage de fonctionnement de l'appareil. Évitez les obstacles qui pourraient obstruer le faisceau laser.

Comment utiliser la fonction de mesure indirecte ?

Pour utiliser la fonction de mesure indirecte, suivez les instructions du manuel pour effectuer des mesures triangulaires en utilisant le télémètre.

Où puis-je trouver le manuel d'utilisation du LaserRangeMaster i3 ?

Le manuel d'utilisation est disponible sur le site officiel de Laserliner dans la section support ou téléchargement.

MODE D'EMPLOI LaserRangeMaster i3 Laserliner

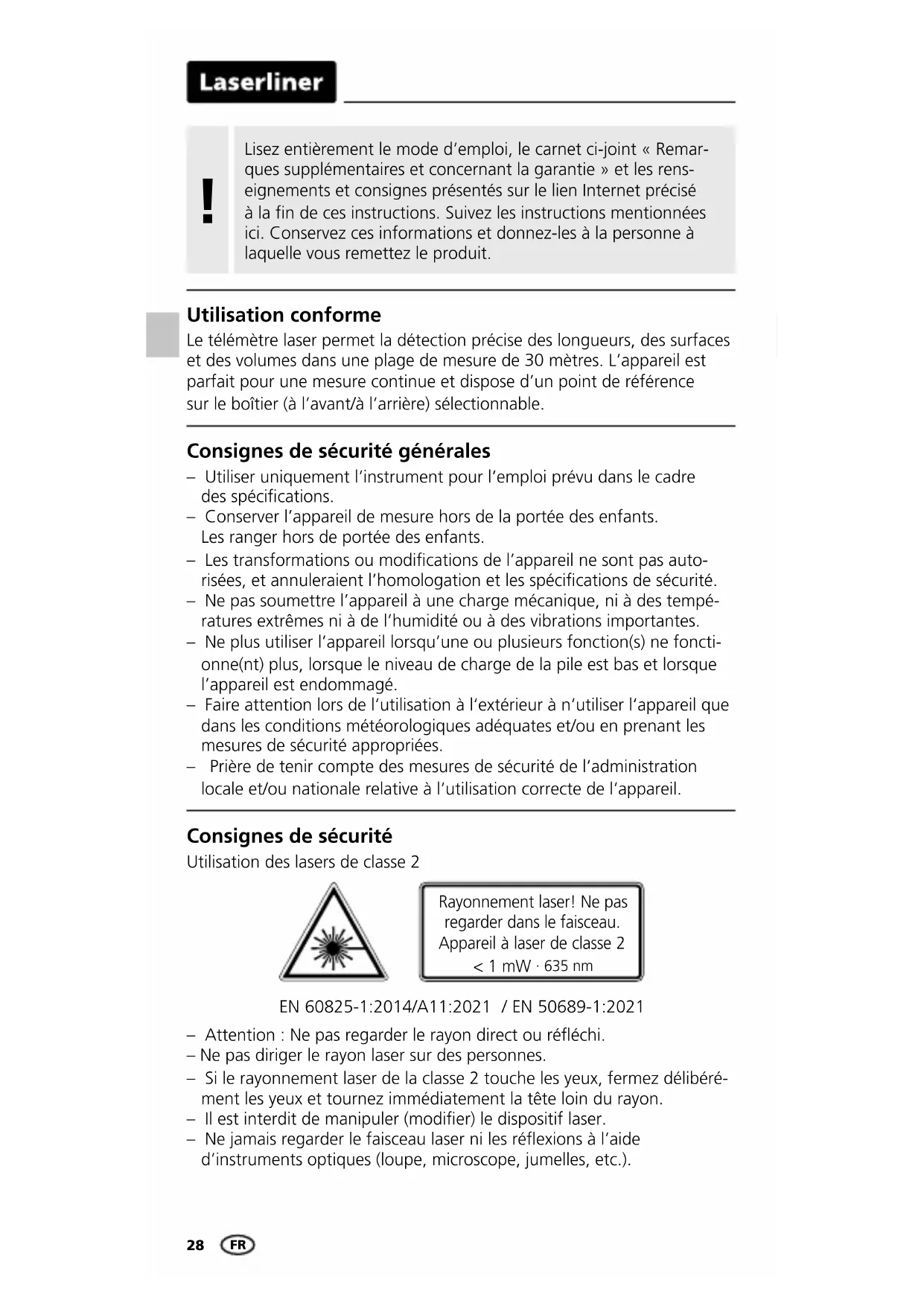

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Le télémètre laser permet la détection précise des longueurs, des surfaces et des volumes dans une plage de mesure de 30 mètres. L'appareil est parfait pour une mesure continue et dispose d'un point de référence sur le boîtier (à l'avant/à l'arrière) sélectionnable.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Conserver l'appareil de mesure hors de la portée des enfants. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus, lorsque le niveau de charge de la pile est bas et lorsque l'appareil est endommagé.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser! Ne pas regarder dans le faisceau.

Appareil à laser de classe 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

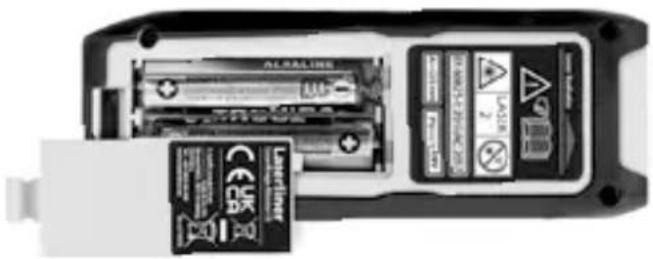

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 x 1,5V LR03 (AAA)) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

a Plan de mesure (référence) arrière / avant
b Affichage de la longueur / de la surface / du volume
c Valeurs mesurées / Résultats de mesure / Unité en m
d Valeurs intermédiaires / Valeurs mini./maxi.
e Symbole des piles
f Mesure Min./Max.
g Dysfonctionnement / Maintenance nécessaire

CLAVIER :

1. MARCHE / Mesurer / ARRÊT
2. Longueur, Surface, Volume, Mesure Min./Max.

Plan de mesure (référence) arrière / avant

Laserliner

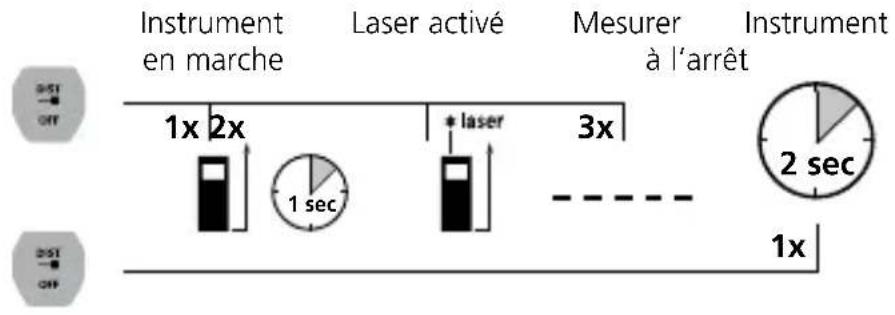

Mise en marche, mesure et arrêt :

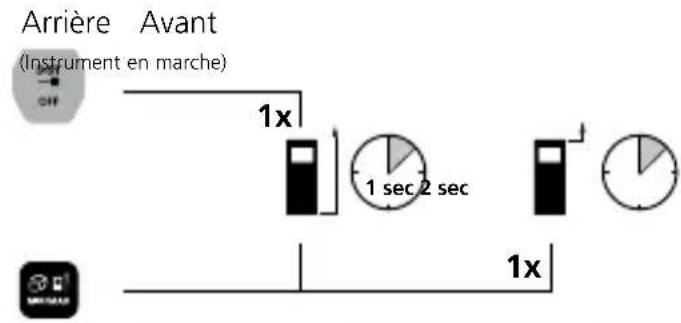

Commutation au plan de mesure (référence) :

Arrière Avant (Instrument en marche) 1x 1 sec 2 sec 1x

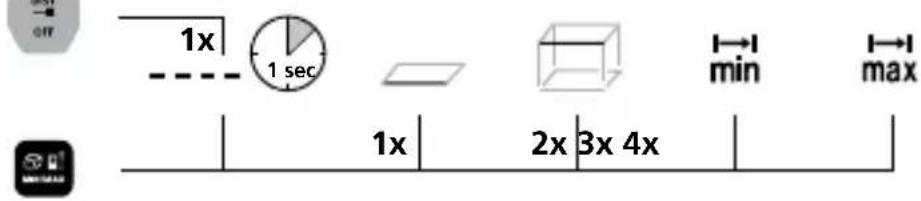

Changer de fonctions de mesure :

Longueur Surface Volume Mesure Mesure

(Instrument en marche) Min. Max.

1x 1 sec 1x 2x 3x 4x min max

Mesure de la longueur :

Instrument en marche Laser activé Mesure 1x 2x * laser 3x 1 sec

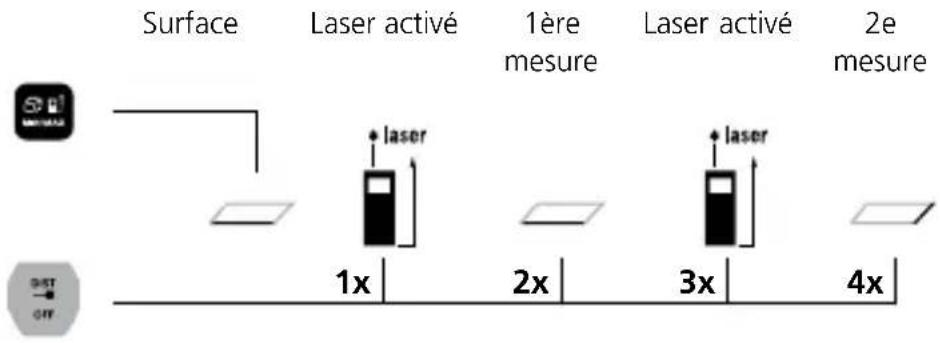

Mesure de la surface :

Surface Laser activé 1ère mesure Laser activé 2e mesure 1x 2x 3x 4x

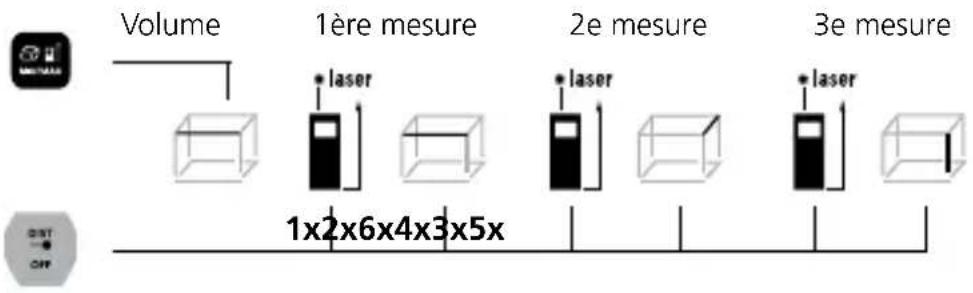

Mesure du volume :

Volume 1ère mesure 2e mesure 3e mesure 1x2x6x4x3x5x OPT OFF

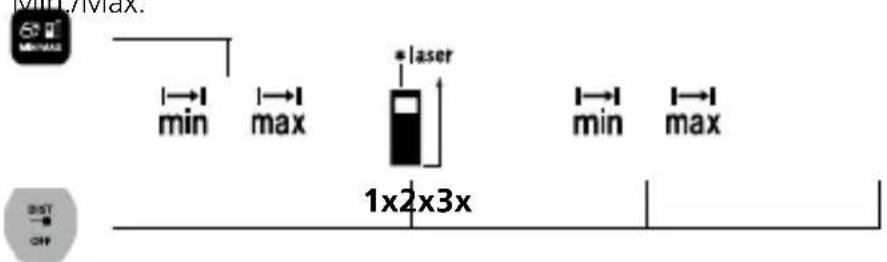

Mesure Min./Max.:

Mesure Laser activé Mesure Terminer Min./Max.

min/Max. | min | max *laser min | max 1x2x3x DIST CH

Mesure Min. L'écran à cristaux liquides indique la valeur minimale (min.) et la valeur actuelle.

Mesure Max. L'écran à cristaux liquides indique la valeur minimale (max.) et la valeur actuelle.

Remarques importantes

• Le laser affi che le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatique l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Laserliner

Code erreur :

Err15: En dehors de la plage de mesure

Err16: Le signal reçu est trop faible

Err26: Valeur en dehors de la plage d'affichage

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques (Sous réserve de modifications techniques. 24W06)

Précision (typique)* ± 2 mm
Plage de mesure à l'intérieur**	0,3 m - 30 m
Laser classer	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Longueur de l'onde laser 635 nm
Arrêt automatique 30 secondes laser / 3 min appareil
Alimentation électrique 2 x 1,5V LR03 (AAA)
Conditions de travail	-10°C ... 40°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 80% RH
Dimensions (L x H x P) 40 x 110 x 24 mm
Poids 90 g (piles incluse)

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de surfaces cibles à faible réflexion.
** à 5000 lx max.

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques, les batteries et l'emballage avec les ordures ménagères. Les consommateurs sont tenus de rapporter à un centre public de collecte les piles et les batteries usagées, à un lieu de vente ou au service aprèsvente technique où elles sont récupérées à titre gratuit. Il faut enlever la pile de l'appareil en faisant attention à ne pas endommager l'appareil en utilisant un outil disponible dans le commerce et la jeter dans une collecte séparée avant de mettre l'appareil au rebut. Pour toute question concernant le retrait de la pile, veuillez contacter le service après-vente de la société UMAREX-LASERLINER. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/aou/in
