Produkttype	Lasermåler
Merke	Laserliner
Modell	LaserRangeMaster i3
Mål (L x H x D)	40 x 110 x 24 mm
Vekt (batterier inkludert)	90 g
Strømforsyning	2 batterier 1,5 V LR03 (AAA)
Nøyaktighet (typisk)	± 2 mm (opptil 10 m)
Måleområde (innendørs)	0,3 m til 30 m
Lasertype / Klasse	635 nm / Klasse 2 (< 1 mW)
Målefunksjoner	Lengde, areal, volum, min/maks-måling, kontinuerlig måling
Referansepunkt	Valgbar: foran eller bak
Automatisk avstengning	Laser: 30 s, Enhet: 3 min
Arbeidstemperatur	-10 °C til 40 °C
Arbeidsfuktighet	20 % til 85 % RF (uten kondens)
Lagringstemperatur	-20 °C til 70 °C
Vedlikehold	Rengjør med en lett fuktig klut; fjern batterier ved langvarig lagring
Sikkerhet	Laser klasse 2: ikke se inn i strålen, ikke rett mot personer
Anbefalt kalibrering	Hvert 1. til 2. år
Medfølgende tilbehør	Bruksanvisning, batterier

Ofte stilte spørsmål - LaserRangeMaster i3 Laserliner

Hvordan slår jeg på lasermåleren LaserRangeMaster i3?

Trykk på PÅ-knappen (på/av) for å slå på enheten. Laseren aktiveres automatisk.

Hvordan utfører jeg en lengdemåling?

Slå på enheten, sikt mot målet med laseren og trykk på Mål-knappen. Avstanden vises på skjermen.

Hvordan endrer jeg måleenheten?

Standard enhet er meter. For å bytte mellom m, cm, ft, trykk og hold Enhet-knappen (ikke spesifisert i bruksanvisningen, men tilgjengelig på noen modeller).

Hvordan måler jeg areal eller volum?

Trykk flere ganger på Funksjon-knappen for å velge areal eller volum. Utfør nødvendige målinger (2 for areal, 3 for volum).

Hva betyr feilkoden Err15?

Err15 indikerer at målingen er utenfor måleområdet (0,3 m til 30 m). Kom nærmere målet.

Hvordan bruker jeg Min./Maks. målefunksjon?

Trykk på Min./Maks.-knappen (hold i 1 sekund). Målingen starter, skjermen viser minste og største verdi i sanntid. Trykk igjen for å stoppe.

Hvilken type batterier skal jeg bruke?

Bruk 2 alkaliske batterier 1,5 V LR03 (AAA). Følg polariteten som er angitt i batterirommet.

Enheten slår seg ikke på, hva gjør jeg?

Sjekk batteriene. Hvis de er oppbrukt, bytt dem. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke lasermåleren utendørs?

Ja, men bruken begrenses av sollys og værforhold. Unngå sterkt sollys, regn, tåke og snø.

Hvordan rengjør jeg enheten?

Bruk en lett fuktig klut (ingen sterke produkter). Unngå at vann kommer inn i huset. Fjern batteriene før langvarig lagring.

BRUKSANVISNING LaserRangeMaster i3 Laserliner

Err15: Uden for måleområdet

Err16: Modtaget signal for svagt

EU- og UK-bestemmelser og bortskaffelse

Hantering av laser klass 2

Laserstrålning! Titta aldrig direkt in i laserstrålen! Laser klass 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

Omkoppling av måttplan (referens):

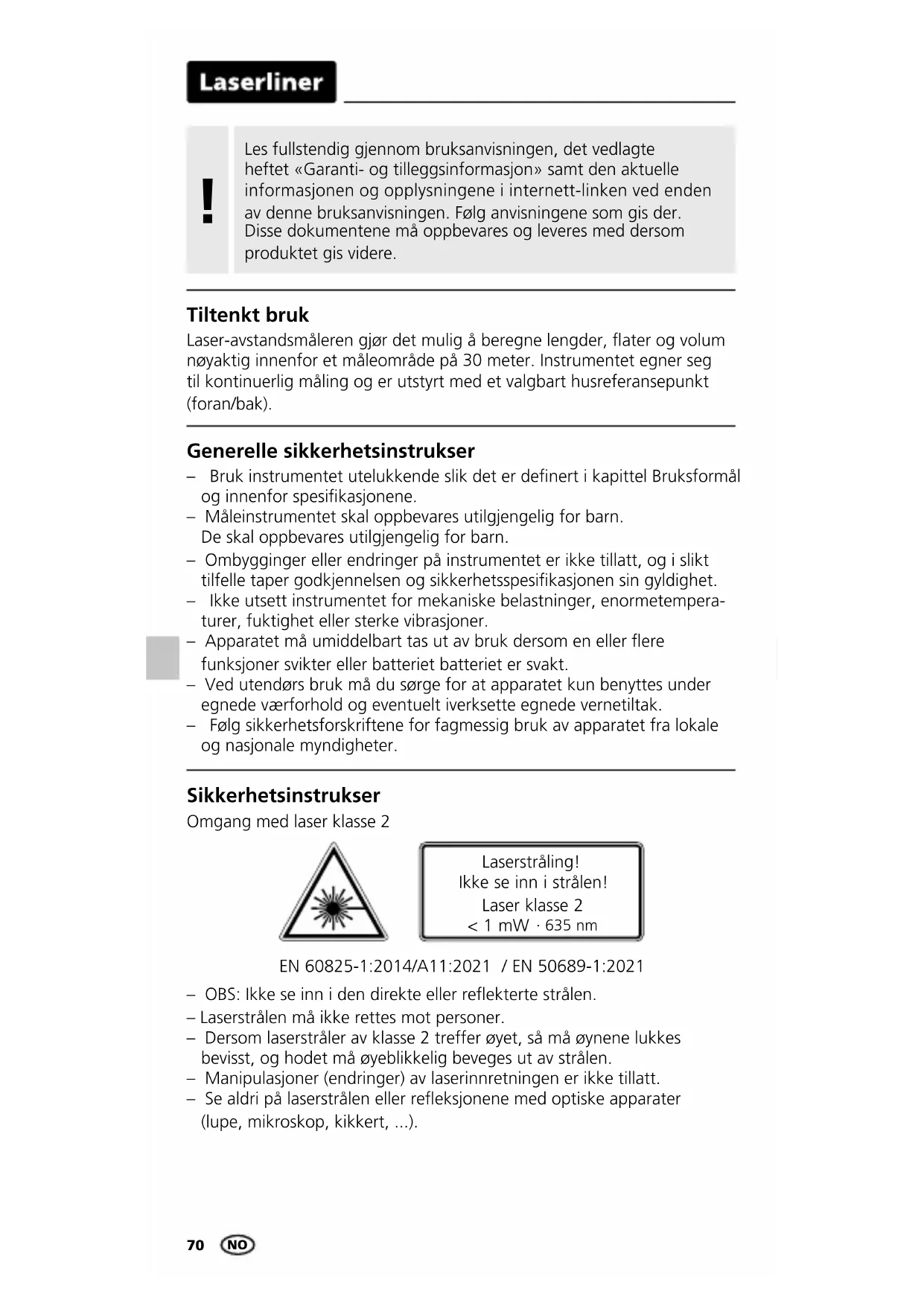

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Disse dokumentene må oppbevares og leveres med dersom produktet gis videre.

Tiltenkt bruk

Laser-avstandsmåleren gjør det mulig å beregne lengder, flater og volum nøyaktig innenfor et måleområde på 30 meter. Instrumentet egner seg til kontinuerlig måling og er utstyrt med et valgbart husreferansepunkt (foran/bak).

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentet skal oppbevares utilgjengelig for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk dersom en eller flere funksjoner svikter eller batteriet batteriet er svakt.
• Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
• Følg sikkerhetsforskriftene for fagmessig bruk av apparatet fra lokale og nasjonale myndigheter.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Manipulasjoner (endringer) av laserinnretningen er ikke tillatt.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
• Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

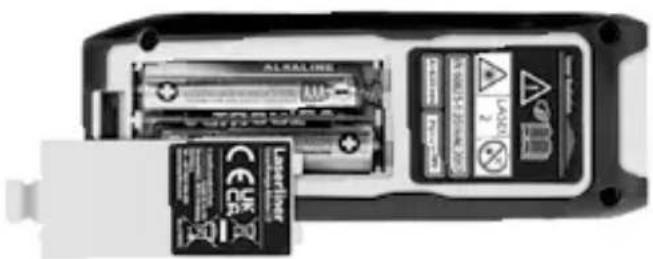

Innlegging av batterier

Åpne batterirommet og sett inn batteriene (2 x 1,5V LR03 (AAA)) ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

1. PÅ/Måling/AV
2. Lengde, flate, volum, måling min. / maks. Målenivå (referanse) bak / foran

Laserliner

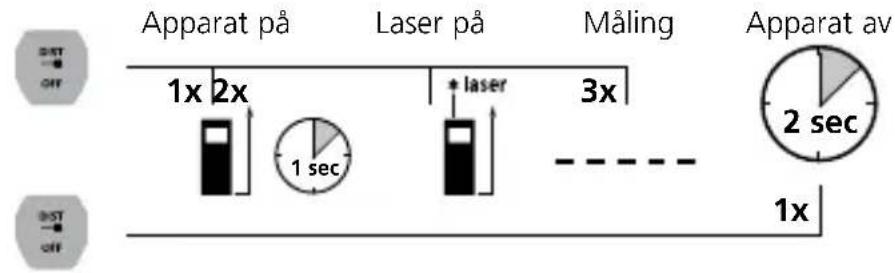

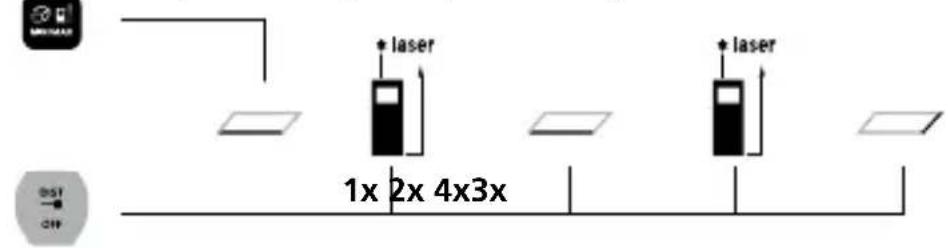

Innkopling, måling og utkopling:

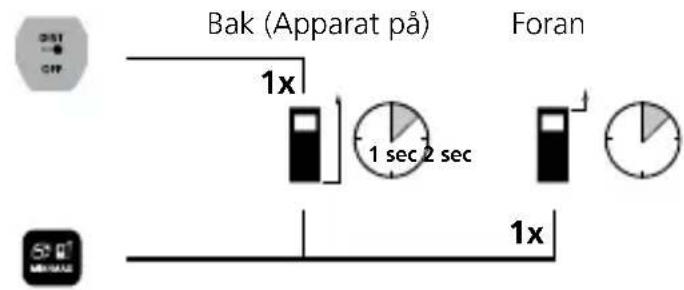

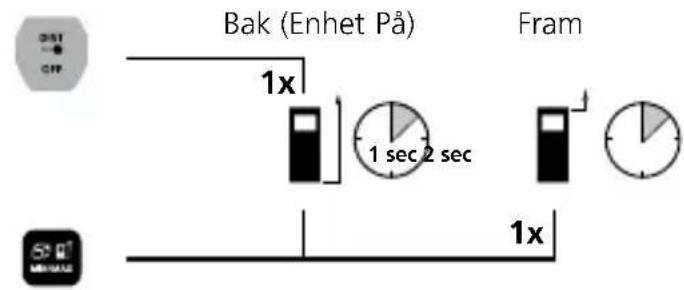

Veksling av målenivå (referanse):

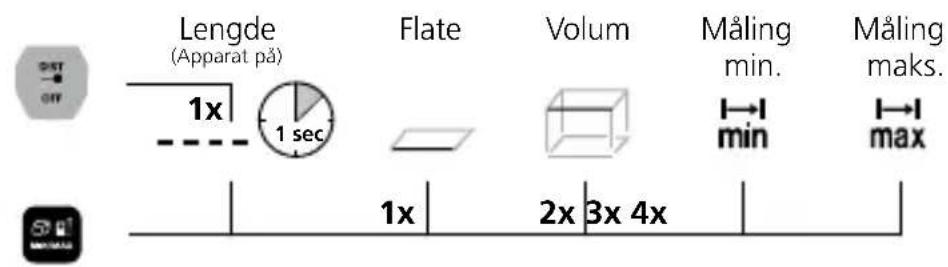

Veksling av målefunksjoner:

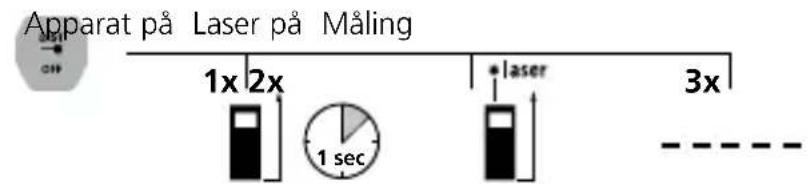

Lengdemåling:

Flatemåling:

Flate Laser på 1. Måling Laser på 2. Måling

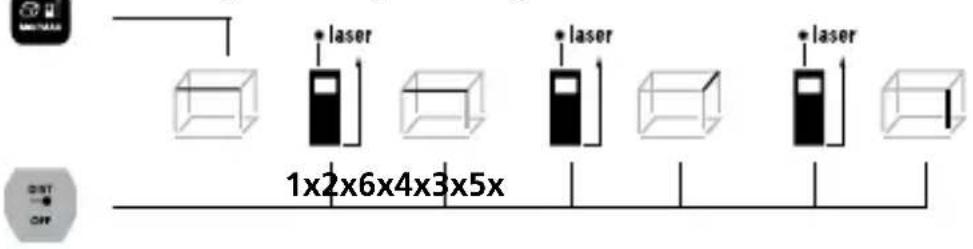

Volummåling:

Volum 1. Måling 2. Måling 3. Måling

• Laseren indikerer målepunktet som det skal måles til. Det ikke rage inn gjenstander i laserstrålen.
• Instrumentet kompenserer forskjellige romtemperaturer under målingen. Sørg derfor for en kort tilpasningstid dersom instrumentet skifter til et annet sted og dette medfører store temperaturforskjeller.
• Apparatet er kun begrenset anvendbart utendørs og kan ikke anvendes ved sterk solinnstråling.
• Ved målinger utendørs kan regn, tåke og snø innvirke eller forfalske måleresultatene.
• Dersom forholdene er ugunstige, som f.eks. ved dårlig reflekterende overflater kan maks. avvik være større enn 3 mm.
• Tepper, polstringer eller gardiner reflekterer ikke laseren optimalt. Bruk glatte overflater.
• Ved målinger gjennom glass (vindusruter) kan måleresultatene bli forfalsket.
• En energisparefunksjon slår apparatet av automatisk.
• Rengjør instrumentet med en myk klut. Det må ikke trenge vann inn i instrumenthuset.

Laserliner

Feilkode:

Err15: Utenfor måleområdet

Err26: Verdi utenfor visningsområdet

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring.

Oppbevar apparatet på et rent og tørt sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2 år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Tekniske data (Med forbehold om tekniske endringer. 24W06)

Nøyaktighet (typisk)* ± 2 mm
Måleområde (innenfor)** 0,3	m - 30 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserbølgelengde 635 nm
Automatisk utkobling 30 s laser / 3 min instrument
Strømforsyning 2 x 1,5V LR03 (AAA)
Arbeidsbetingelser	-10°C ... 40°C, luftfuktighet maks.20 ... 85% rH, ikke kondenserende, arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-20°C ... 70°C, luftfuktighet maks. 80% rH
Mål (B x H x D) 40 x 110 x 24 mm
Vekt 90 g (inkl. batterier)

* til 10 m måleavstand ved godt reflekterende måloverflate og romtemperatur. Ved svakt reflekterende måloverflater kan målavviket stige ± 0,2 mm/m.
** ved maks. 5000 lux

Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK.

Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje, må resirkuleres på en miljømessig forsvarlig måte for å gjenvinne verdifulle råvarer. Elektriske apparater, batterier og emballasje skal ikke kastes i husholdningsavfallet. Forbrukere er lovpålagt å levere inn brukte batterier og akkumulatorer gratis på et offentlig innsamlingssted, på et salgssted eller til teknisk kundeservice. Batteriet skal tas ut av apparatet med verktøy som er vanlig i handelen uten at det ødelegges og tilføres et kildesorteringsanlegg, før du returnerer apparatet til avfallshåndtering. Ved spørsmål om å ta ut batteriet, kan serviceavdelingen til UMAREX-LASERLINER kontaktes.

Ta kontakt med din kommune for å få informasjon om egnede avfallshåndteringssteder og følg de respektive avfallshåndterings- og sikkerhetsinstruksene på innsamlingsstedene.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:
