LaserRangeMaster i3 - Entfernungsmesser Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser
Marke	Laserliner
Modell	LaserRangeMaster i3
Abmessungen (L x H x T)	40 x 110 x 24 mm
Gewicht (inkl. Batterien)	90 g
Stromversorgung	2 Batterien 1,5 V LR03 (AAA)
Genauigkeit (typisch)	± 2 mm (bis 10 m)
Messbereich (innen)	0,3 m bis 30 m
Lasertyp / Klasse	635 nm / Klasse 2 (< 1 mW)
Messfunktionen	Länge, Fläche, Volumen, Min/Max-Messung, Dauermessung
Referenzpunkt	Wählbar: vorne oder hinten
Automatische Abschaltung	Laser: 30 s, Gerät: 3 min
Betriebstemperatur	-10 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 85 % rF (ohne Kondensation)
Lagertemperatur	-20 °C bis 70 °C
Wartung	Mit einem leicht feuchten Tuch reinigen; Batterien bei längerer Lagerung entfernen
Sicherheit	Laser Klasse 2: Nicht in den Strahl blicken, nicht auf Personen richten
Empfohlene Kalibrierung	Alle 1 bis 2 Jahre
Mitgeliefertes Zubehör	Bedienungsanleitung, Batterien

Häufig gestellte Fragen - LaserRangeMaster i3 Laserliner

Wie schalte ich den Laser-Entfernungsmesser LaserRangeMaster i3 ein?

Drücken Sie die EIN-Taste (Ein/Aus), um das Gerät einzuschalten. Der Laser aktiviert sich automatisch.

Wie führe ich eine Längenmessung durch?

Schalten Sie das Gerät ein, zielen Sie mit dem Laser auf das Ziel und drücken Sie die Messen-Taste. Die Entfernung wird auf dem Display angezeigt.

Wie ändere ich die Maßeinheit?

Die Standardeinheit ist Meter. Um zwischen m, cm, ft umzuschalten, drücken Sie lange auf die Einheit-Taste (nicht in der Anleitung angegeben, aber bei einigen Modellen verfügbar).

Wie messe ich eine Fläche oder ein Volumen?

Drücken Sie mehrmals die Funktion-Taste, um Fläche oder Volumen auszuwählen. Führen Sie die erforderlichen Messungen durch (2 für Fläche, 3 für Volumen).

Was bedeutet der Fehlercode Err15?

Err15 zeigt an, dass die Messung außerhalb des Messbereichs (0,3 m bis 30 m) liegt. Nähern Sie sich dem Ziel.

Wie verwende ich die Min./Max.-Messfunktion?

Drücken Sie die Min./Max.-Taste (1 Sekunde gedrückt halten). Die Messung startet, das Display zeigt den minimalen und maximalen Wert in Echtzeit an. Drücken Sie erneut zum Stoppen.

Welchen Batterietyp verwenden?

Verwenden Sie 2 Alkaline-Batterien 1,5 V LR03 (AAA). Beachten Sie die im Fach angegebene Polarität.

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie die Batterien. Wenn sie verbraucht sind, ersetzen Sie sie. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich den Entfernungsmesser im Freien verwenden?

Ja, aber die Verwendung wird durch Sonnenlicht und Wetterbedingungen eingeschränkt. Vermeiden Sie starke Sonneneinstrahlung, Regen, Nebel und Schnee.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch (keine aggressiven Reinigungsmittel). Vermeiden Sie, dass Wasser in das Gehäuse eindringt. Entfernen Sie die Batterien vor längerer Lagerung.

BEDIENUNGSANLEITUNG LaserRangeMaster i3 Laserliner

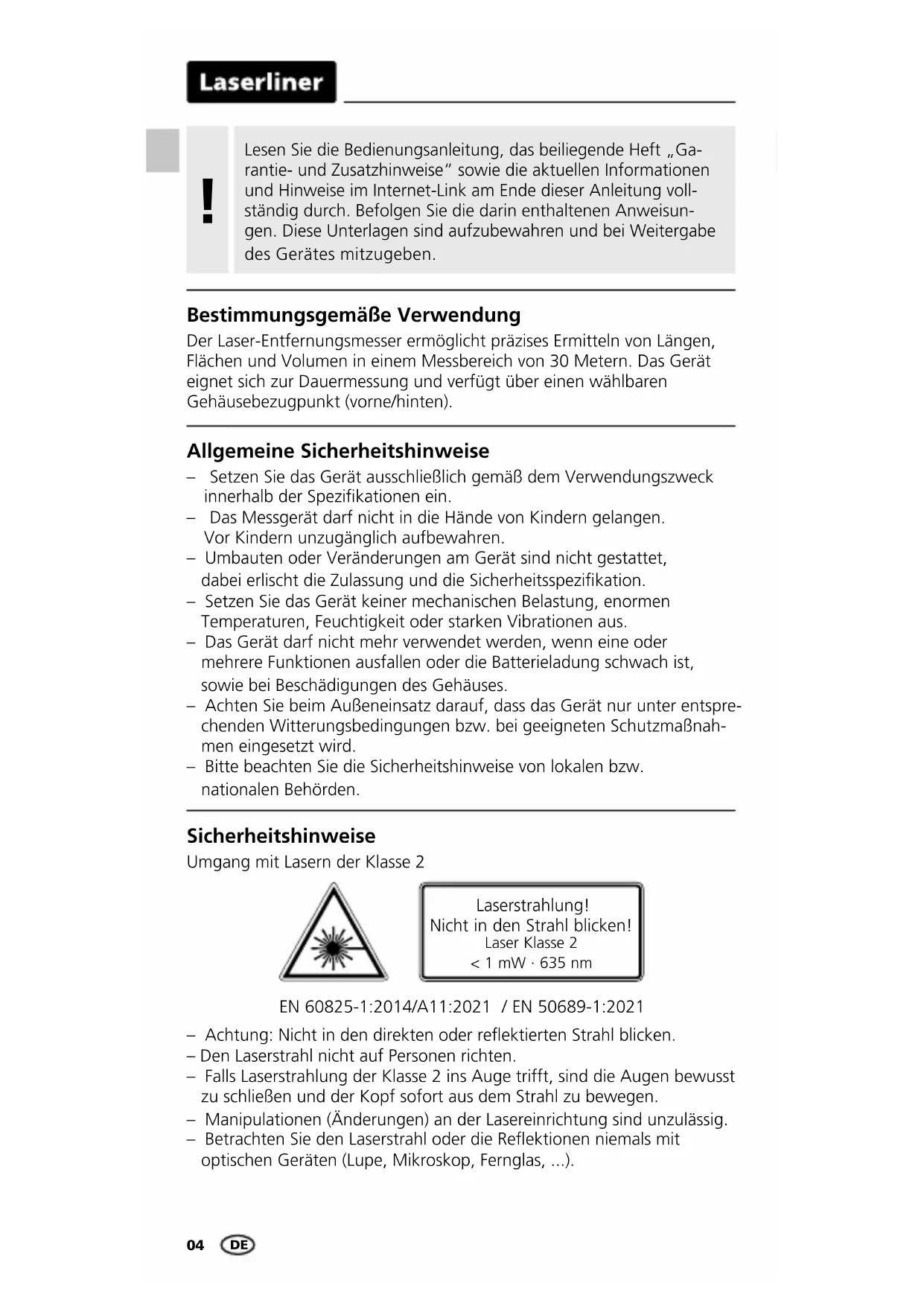

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Der Laser-Entfernungsmesser ermöglicht präzises Ermitteln von Längen, Flächen und Volumen in einem Messbereich von 30 Metern. Das Gerät eignet sich zur Dauermessung und verfügt über einen wählbaren Gehäusebezugpunkt (vorne/hinten).

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

- Das Messgerät darf nicht in die Hände von Kindern gelangen. Vor Kindern unzugänglich aufbewahren.

- Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.

- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.

- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

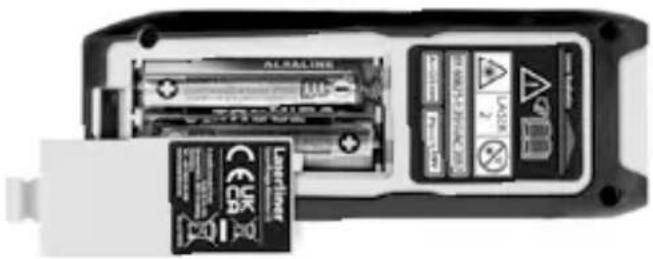

Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x 1,5V LR03 (AAA)) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

a Messebene (Referenz) hinten / vorne
b Anzeige Länge / Fläche / Volumen
c Messwerte / Messergebnisse Einheit m
d Zwischenwerte / min/max-Werte
e Batteriesymbol
f Messung Min./Max.
g Fehlfunktion / Service erforderlich

TASTATUR:

1. AN / Messen / AUS
2. Länge, Fläche, Volumen, Messung Min./Max. Messebene (Referenz) hinten / vorne

Laserliner

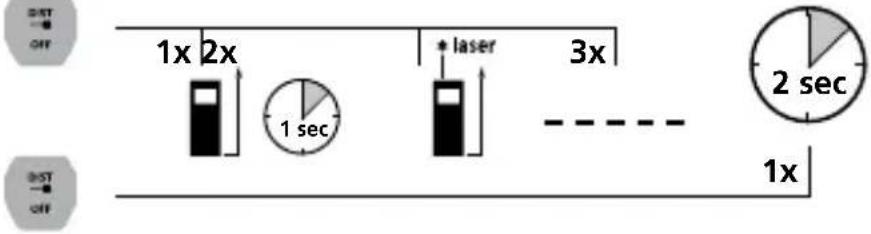

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

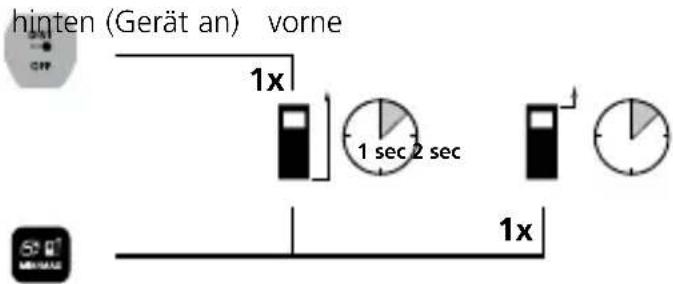

Messebene (Referenz) umschalten:

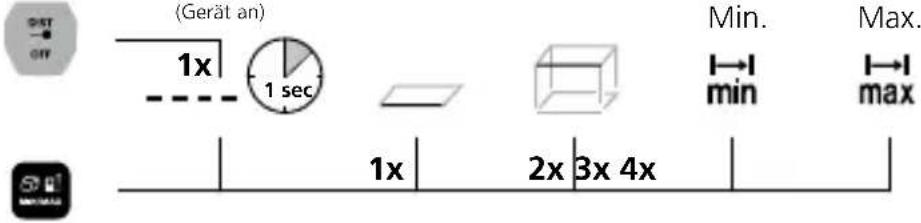

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

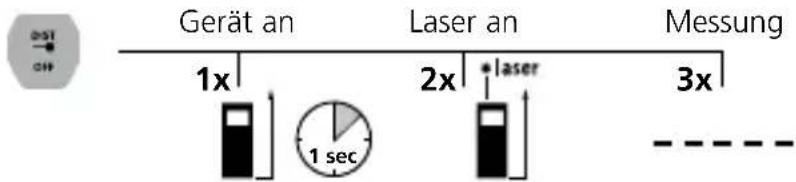

Längenmessung:

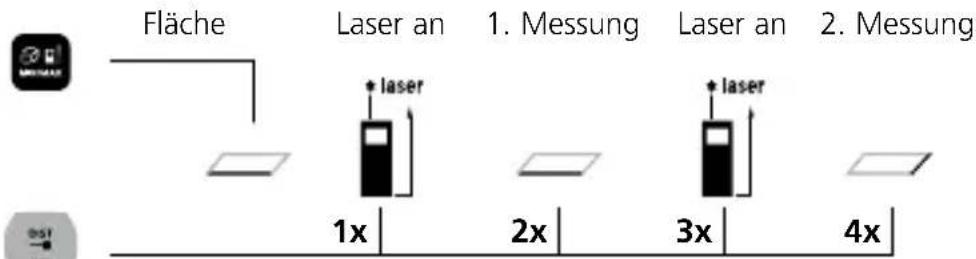

Flächenmessung:

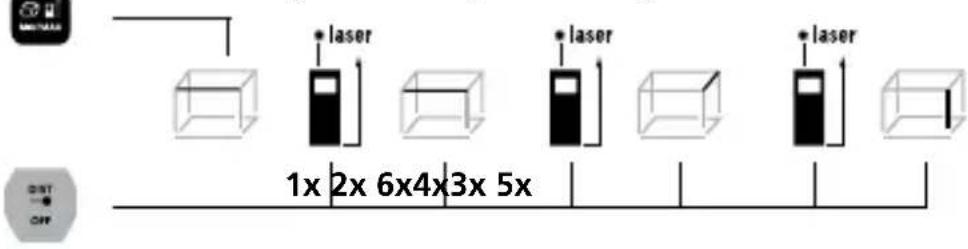

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

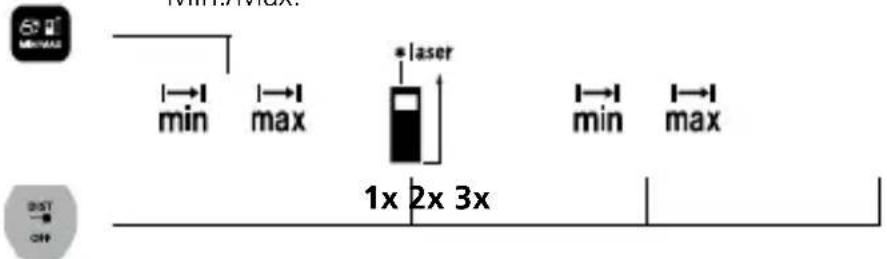

Messung Min./Max.:

Messung Laser an Messung Beenden Min./Max.

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an.

Messung Max.

Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Laserliner

Fehlercode:

Err15: Außerhalb des Messbereichs

Err16: Empfangenes Signal zu schwach

Err26: Wert außerhalb des Anzeigebereichs

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 24W05)

Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,3 m	- 30 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserwellenlänge 635 nm
Automatische Abschaltung 30	Sek. Laser / 3 Min. Gerät
Stromversorgung 2 x 1,5V LR03 (AAA)
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 40 x	110 x 24 mm
Gewicht 90 g (inkl. Batterien)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5000 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:
