BRUGSANVISNING LaserRangeMaster i3 Laserliner

Skift af måleplan (reference):

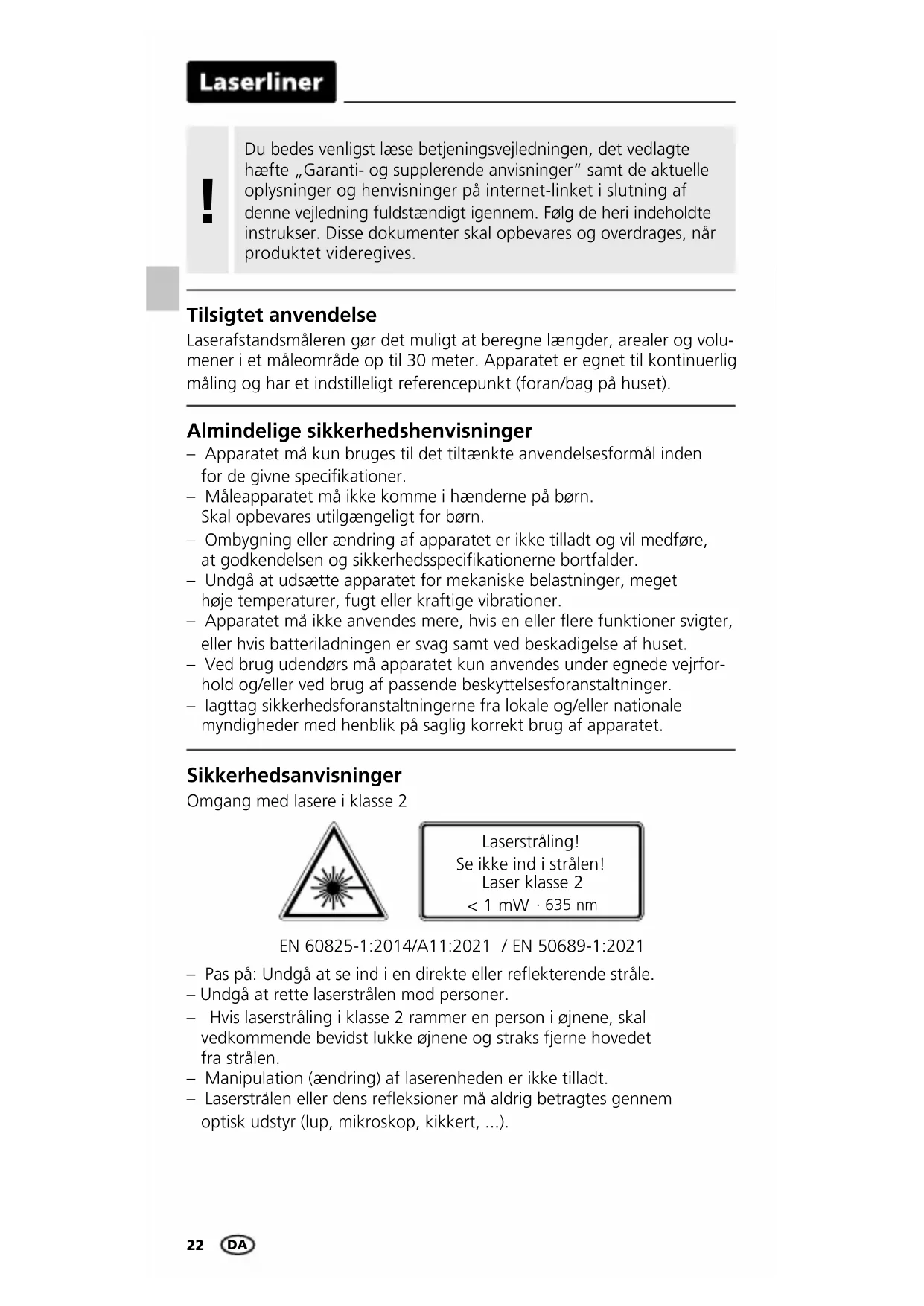

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, når produktet videregives.

Tilsigtet anvendelse

Laserafstandsmåleren gør det muligt at beregne længder, arealer og volumener i et måleområde op til 30 meter. Apparatet er egnet til kontinuerlig måling og har et indstilleligt referencepunkt (foran/bag på huset).

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparatet må ikke komme i hænderne på børn. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag samt ved beskadigelse af huset.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

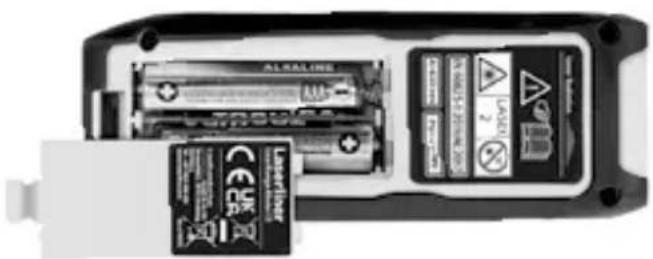

Isætning af batterier

Åbn batterihuset og læg batterierne (2 x 1,5V LR03 (AAA)) i. Vær opmærksom på de angivne poler.

a Måleplan (reference) bag / foran
b Visning Længde / Flade / Rumfang
c Måleværdier / Måleresultater Enhed i m
d Mellemværdier / min/max-værdier
e Batterisymbol
f Måling min/max
g Fejlfunktion / kræver service

TASTATUR:

1. TÆND / Måling / SLUK
2. Længde, Flade, Rumfang, Måling min/max
   Måleplan (reference) bag / foran

Laserliner

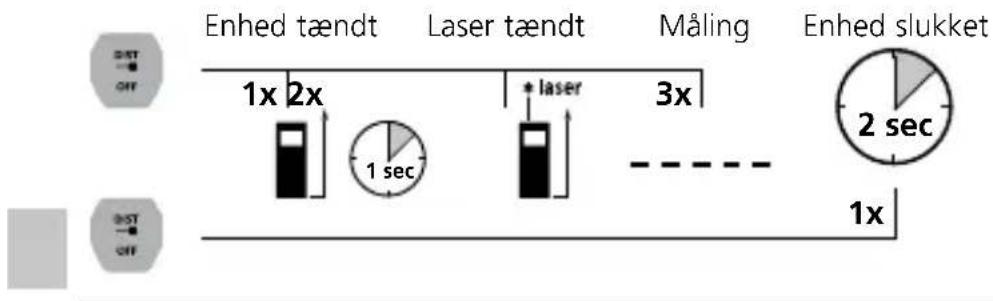

Tænding, måling og slukning:


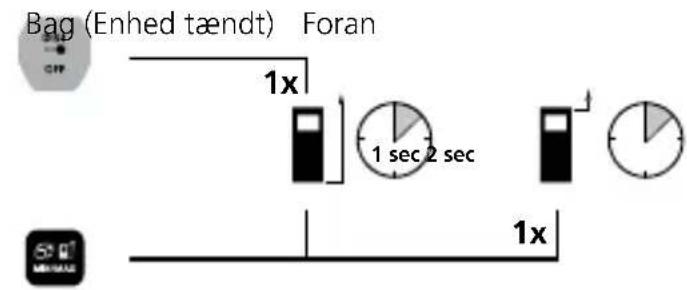

Skift af måleplan (reference):

Bag (Enhed tændt) Foran 1x 1 sec 2 sec 1x

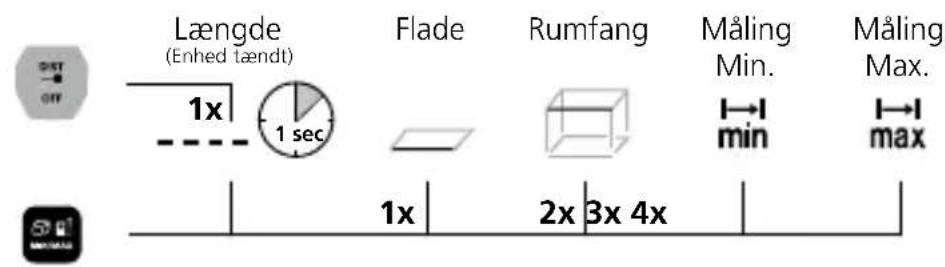

Skift af målefunktion:

Længde (Enhed tændt) Flade Rumfang Måling Min. Måling Max. 1x 1 sec 1x 2x 3x 4x I→I min I→I max

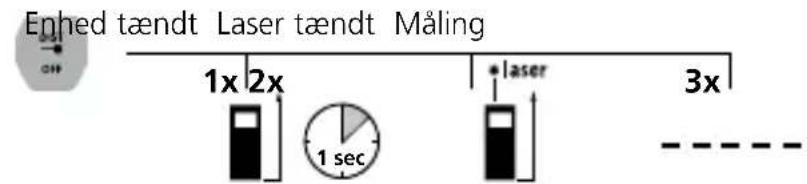

Længdemåling:

Enhed tændt Laser tændt Måling 1x 2x * laser 3x 1 sec ---

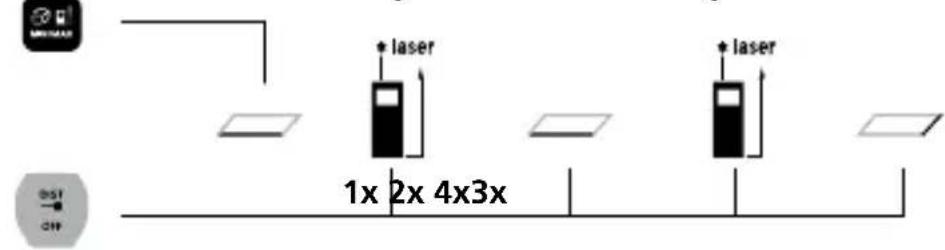

Flademåling:

Flade Laser tændt 1. måling Laser tændt 2. måling

1x 2x 4x3x * laser * laser

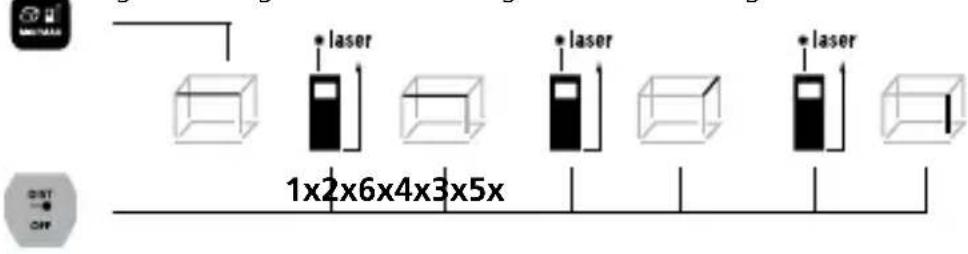

Rumfangsmåling:

Rumfang 1. måling

1. måling

2. måling

1x2x6x4x3x5x * laser * laser * laser

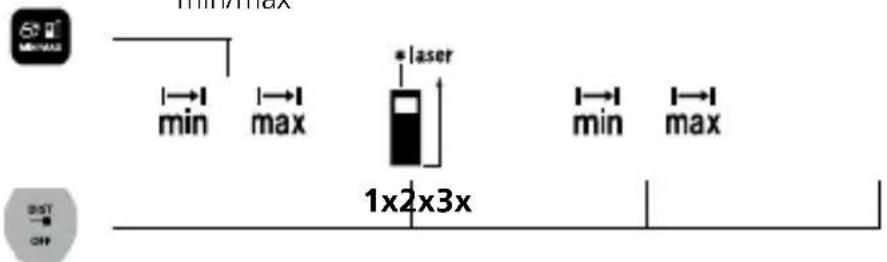

Måling min/max:

Måling Laser tændt Måling Afslut min/max

1min/Max ←→→ min ←→→ max *| aser ←→→ min ←→→ max 1x2x3x DIST ←→ OFF

Måling min

På LC-displayet vises den mindste værdi (min) og den aktuelle værdi.

Måling max

På LC-displayet vises den mindste værdi (max) og den aktuelle værdi.

Vigtigt

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Laserliner

Fejlkode:

Err26: Værdi uden for visningsområde

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på 1-2 år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret til ændringer forbeholdt. 24W06)

Nøjagtighed (typisk)* ± 2 mm
Måleområde (indendørs)** 0,3 m - 30 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserbølgelængde 635 nm
Automatisk slukning 30 sek. laser / 3 min. apparat
Strømforsyning 2 x 1,5V LR03 (AAA)
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks.20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 80% rH
Mål (B x H x D) 40 x 110 x 24 mm
Vægt 90 g (inkl. batterier)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved svagt reflekterende måloverflader, kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 5000 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med almindeligt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:
