MANUALE UTENTE LaserRangeMaster i3 Laserliner

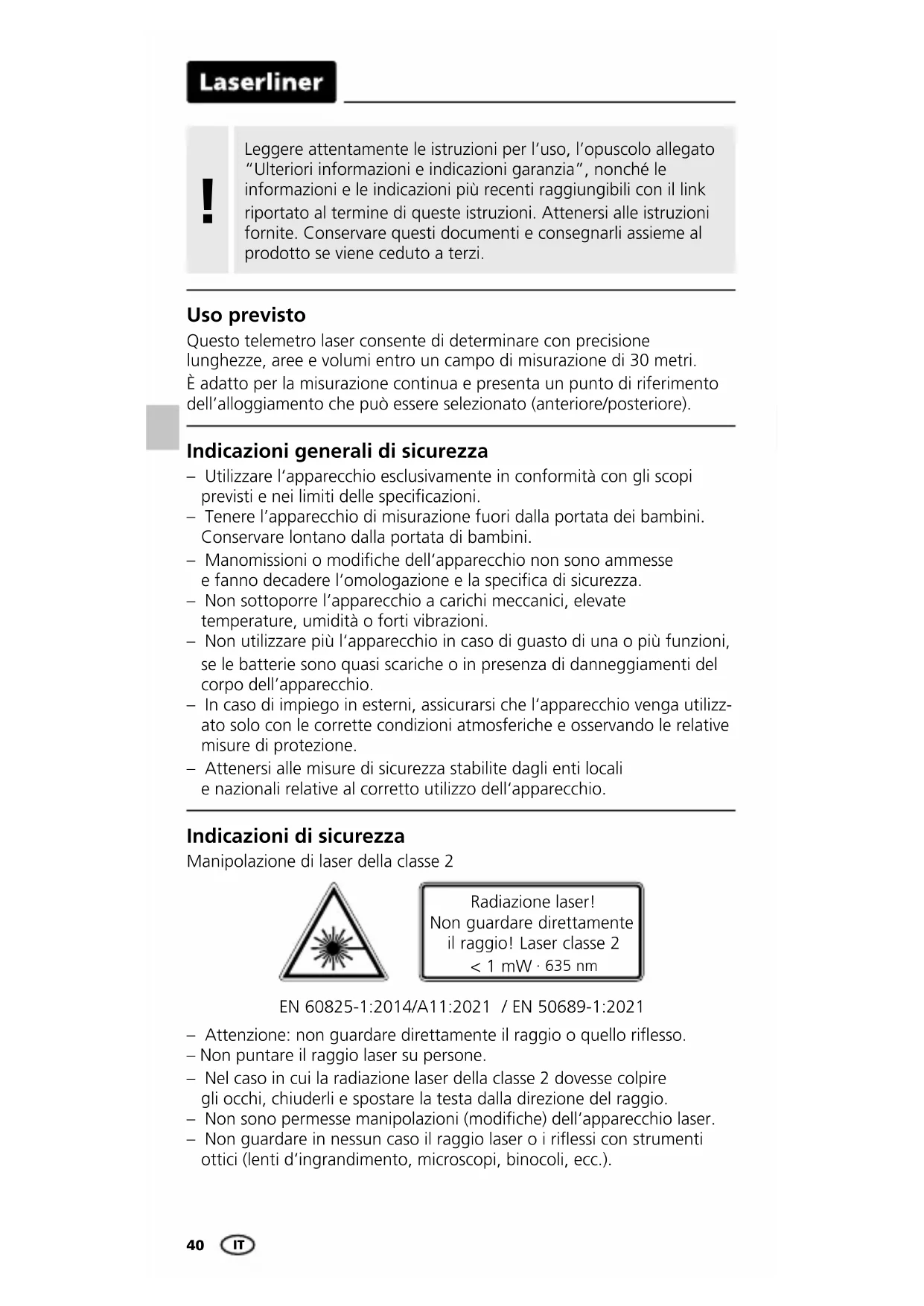

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Conservare questi documenti e consegnarli assieme al prodotto se viene ceduto a terzi.

Uso previsto

Questo telemetro laser consente di determinare con precisione lunghezze, aree e volumi entro un campo di misurazione di 30 metri. È adatto per la misurazione continua e presenta un punto di riferimento dell'alloggiamento che può essere selezionato (anteriore/posteriore).

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Tenere l'apparecchio di misurazione fuori dalla portata dei bambini. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.
• In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non guardare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

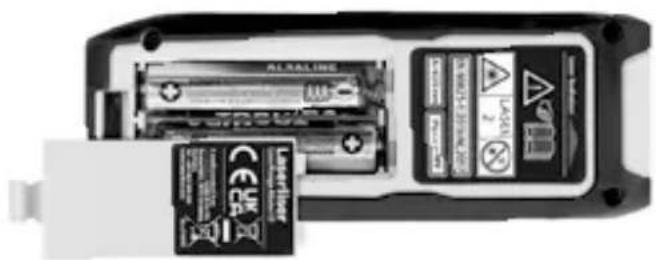

Aprire il vano batterie e introdurre le batterie (2 x 1,5V LR03 (AAA)) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

a Piano di misura (riferimento) posteriore / anteriore
b Indicatore lunghezza / area / volume
c Valori misurati / risultati di misura / Unità di misura m
d Valori intermedi / valori min/max
e Simbolo della pila
f Misurazione min./max.
g Funzionamento scorretto / Necessario servizio assistenza

TASTIERA:

1. ON / misura / OFF
2. Lunghezza, area, volume, misurazione min./max. Piano di misura (riferimento) posteriore / anteriore

Laserliner

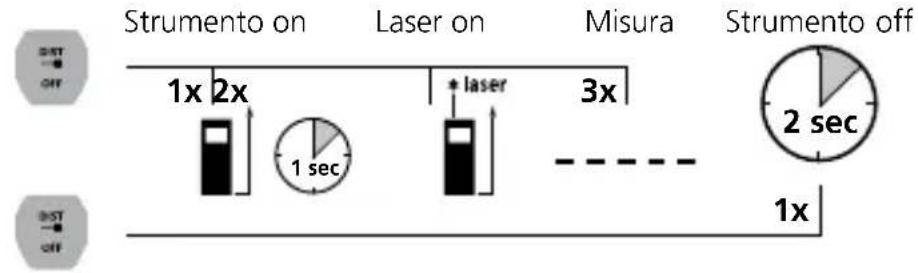

Accensione, misura e spegnimento:

Commutazione del piano di misura (riferimento):

Posteriore (Strumento on) 1x 1 sec 2 sec Anteriore 1x 5:01 MENIANCE

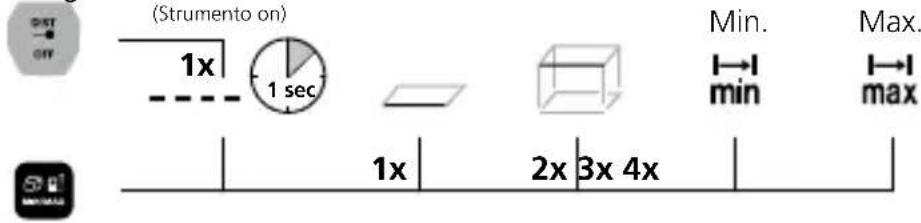

Cambio delle funzioni di misura:

Lunghezza Area Volume Misura Misura

(Strumento on) 1x 1 sec Min. → min Max. 1x 2x 3x 4x

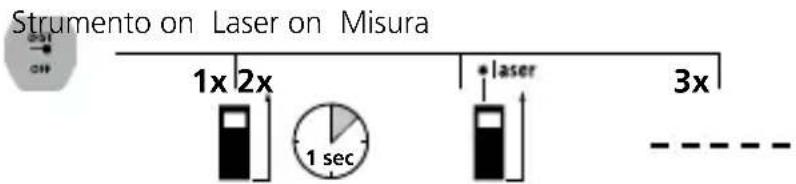

Misura della lunghezza:

Strumento on Laser on Misura 1x 2x * laser 3x 1 sec - - - - - -

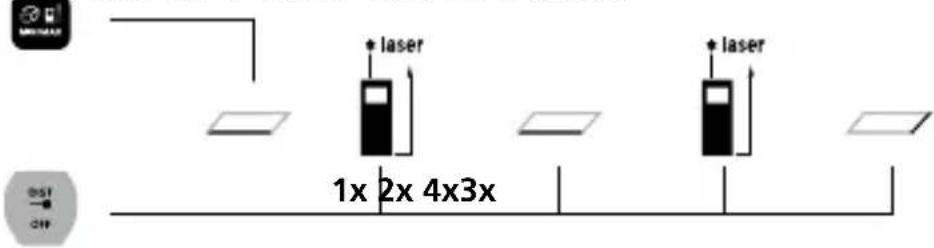

Misura dell'area:

Area Laser on 1 ^a misura Laser on 2 ^a misura

MINT-MAZ + laser 1x 2x 4x3x + laser

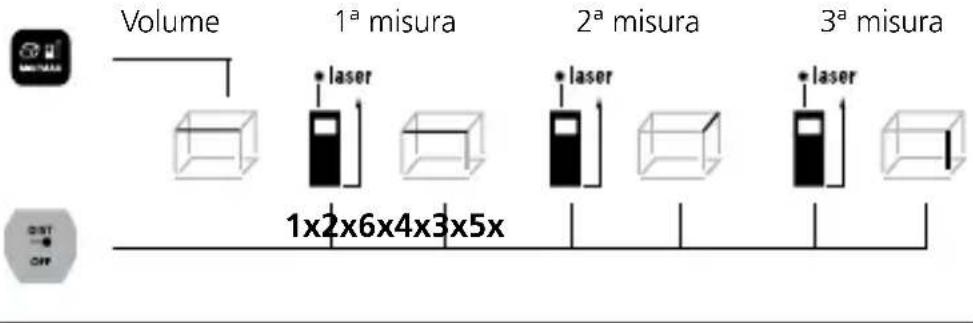

Misura del volume:

Volume 1a misura 2a misura 3a misura 1x2x6x4x3x5x DIST OFF

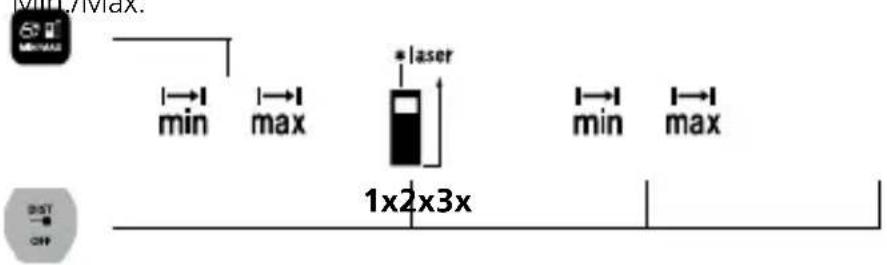

Misurazione min./max.:

Misura Laser on Misura Fine Min./Max.

min/Max. | max | aser | min | max 1x2x3x | DST - OFF

Misurazione min.

Sul display LC vengono visualizzati il valore minimo (min.) e il valore attuale.

Misurazione max.

Sul display LC vengono visualizzati il valore minimo (max.) e il valore attuale.

Avvertenze importanti

• Il laser indica il punto fi no al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Limpieza con un paño suave. No debe penetrar agua en la caja.

Laserliner

Codici di guasto:

Err15: fuori dal campo di misura

Err16: segnale ricevuto troppo debole

Err26: valore al di fuori del campo di lettura

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento.

Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (con riserva di modifiche tecniche.. 24W06)

Precisione (tipica)* ± 2 mm
Campo di misura interno** 0,3 m - 30 m
Classe laser	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Lunghezza delle onde laser 635 nm
Spegnimento automatico 30 sec laser / 3 min strumento
Alimentazione elettrica 2 x 1,5V LR03 (AAA)
Condizioni di lavoro	Da -10 °C a 40 °C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	da -20 °C a 70 °C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 40 x 110 x 24 mm
Peso 90 g (con pile)

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.
** con max. 5000 lux
